电缆耐压试验

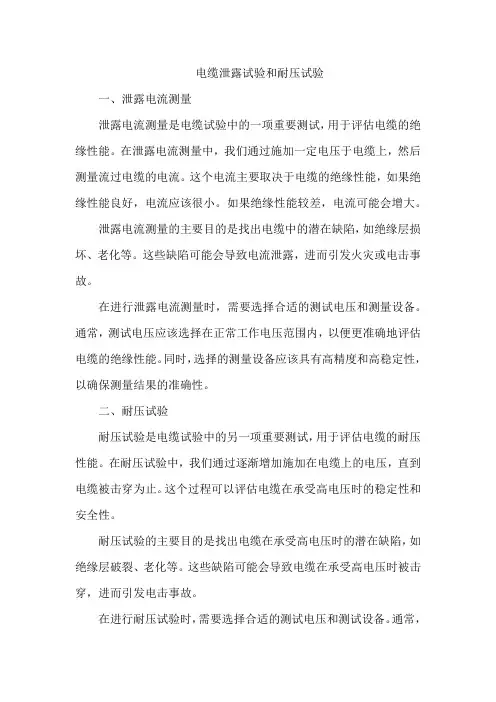

电缆泄露试验和耐压试验一、泄露电流测量泄露电流测量是电缆试验中的一项重要测试，用于评估电缆的绝缘性能。

在泄露电流测量中，我们通过施加一定电压于电缆上，然后测量流过电缆的电流。

这个电流主要取决于电缆的绝缘性能，如果绝缘性能良好，电流应该很小。

如果绝缘性能较差，电流可能会增大。

泄露电流测量的主要目的是找出电缆中的潜在缺陷，如绝缘层损坏、老化等。

这些缺陷可能会导致电流泄露，进而引发火灾或电击事故。

在进行泄露电流测量时，需要选择合适的测试电压和测量设备。

通常，测试电压应该选择在正常工作电压范围内，以便更准确地评估电缆的绝缘性能。

同时，选择的测量设备应该具有高精度和高稳定性，以确保测量结果的准确性。

二、耐压试验耐压试验是电缆试验中的另一项重要测试，用于评估电缆的耐压性能。

在耐压试验中，我们通过逐渐增加施加在电缆上的电压，直到电缆被击穿为止。

这个过程可以评估电缆在承受高电压时的稳定性和安全性。

耐压试验的主要目的是找出电缆在承受高电压时的潜在缺陷，如绝缘层破裂、老化等。

这些缺陷可能会导致电缆在承受高电压时被击穿，进而引发电击事故。

在进行耐压试验时，需要选择合适的测试电压和测试设备。

通常，测试电压应该选择在正常工作电压范围的两倍以上，以便更准确地评估电缆的耐压性能。

同时，选择的测试设备应该具有高精度和高稳定性，以确保测试结果的准确性。

此外，在进行耐压试验时还需要注意以下几点：1.测试前应对电缆进行充分的放电处理，以避免电荷积累对测试结果的影响。

2.测试过程中应保持稳定的电压和电流，避免突然的电压或电流变化对测试结果的影响。

3.测试结束后应对电缆进行仔细的检查，以找出潜在的缺陷并采取相应的措施进行修复。

总之，电缆泄露试验和耐压试验是评估电缆性能的重要手段。

通过这些测试可以找出电缆中的潜在缺陷并采取相应的措施进行修复，确保电缆的安全性和稳定性。

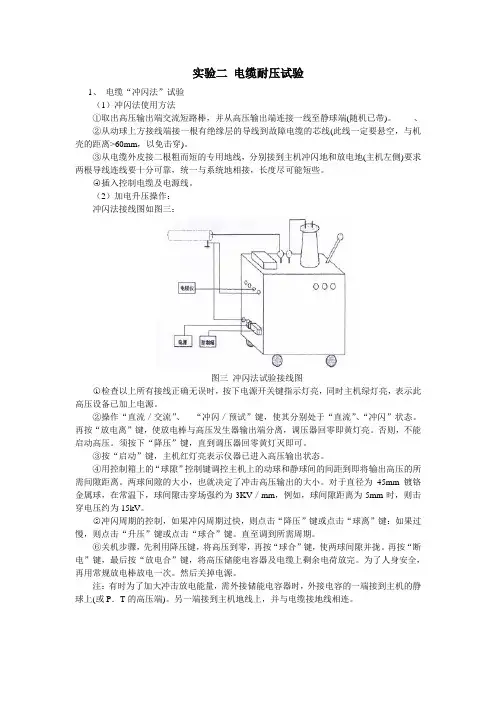

实验二电缆耐压试验1、电缆“冲闪法”试验（1）冲闪法使用方法①取出高压输出端交流短路棒，并从高压输出端连接一线至静球端(随机已带)。

、②从动球上方接线端接一根有绝缘层的导线到故障电缆的芯线(此线一定要悬空，与机壳的距离>60mm，以免击穿)。

③从电缆外皮接二根粗而短的专用地线，分别接到主机冲闪地和放电地(主机左侧)要求两根导线连线要十分可靠，统一与系统地相接，长度尽可能短些。

○4插入控制电缆及电源线。

（2）加电升压操作：冲闪法接线图如图三：图三冲闪法试验接线图○1检查以上所有接线正确无误时，按下电源开关键指示灯亮，同时主机绿灯亮，表示此高压设备已加上电源。

②操作“直流／交流”、“冲闪／预试”键，使其分别处于“直流”、“冲闪”状态。

再按“放电离”键，使放电棒与高压发生器输出端分离，调压器回零即黄灯亮。

否则，不能启动高压。

须按下“降压”键，直到调压器回零黄灯灭即可。

③按“启动”键，主机红灯亮表示仪器已进入高压输出状态。

④用控制箱上的“球隙”控制键调控主机上的动球和静球间的间距到即将输出高压的所需间隙距离。

两球间隙的大小，也就决定了冲击高压输出的大小。

对于直径为45mm镀铬金属球，在常温下，球间隙击穿场强约为3KV／mm，例如，球间隙距离为5mm时，则击穿电压约为15kV。

○5冲闪周期的控制，如果冲闪周期过快，则点击“降压”键或点击“球离”键：如果过慢，则点击“升压”键或点击“球合”键。

直至调到所需周期。

⑥关机步骤，先利用降压键，将高压到零，再按“球合”键，使两球间隙并拢。

再按“断电”键，最后按“放电合”键，将高压储能电容器及电缆上剩余电荷放完。

为了人身安全，再用常规放电棒放电一次。

然后关掉电源。

注：有时为了加大冲击放电能量，需外接储能电容器时，外接电容的一端接到主机的静球上(或P．T的高压端)。

另一端接到主机地线上，并与电缆接地线相连。

实验现象：2、直流高压预试（1）接线如下图所示图四直流耐压试验接线图○1取出P．T的交流短路棒，将微安表头串接在高压输出端与被试品之间。

电缆耐压试验
耐压试验也是测试电缆绝缘性能的，主要分为耐压试验和击穿试验，主要设备是试验变压器（能调节电压逐步升高的变压器）试验时应注意以下几点：
1）试验电压应按标准规定进行，耐压试验的电压一般为额定电压的3倍左右，加压时间为15min。

2）击穿试验应逐级升压，一般为0.5、1.0、2.0、3.0、4.0倍额定电压，并保持相应的时间（2h、4h、6h、12h、24h），使其受热击穿。

3）试验完成后，应逐级降压，低于0.4U。

后才能关掉电源，级与级间应有不少于30s的间隙。

4）耐压试验使用的电压互感器、电压表的精度等级不得小于1.0。

5）试验中试品被击穿后，应将击穿部位割掉，重新进行试验。

6）耐压试验的安全性是最重要的，任何人不得掉以轻心。

因此，试验现场应有对应的防护措施及安全措施。

电力电缆线路耐压试验标准电力电缆线路耐压试验标准本文介绍电力电缆线路的耐压试验标准，包括纸绝缘电缆直流耐压试验电压、橡塑电缆20～300Hz交流耐压试验电压和时间、充油绝缘电缆直流耐压试验电压以及雷电冲击耐受电压等内容。

一、纸绝缘电缆直流耐压试验电压(kV)对于电缆额定电压U0/U为1.8/3、2.6/3、3.6/6、6/6、8.7/10、21/35、26/35、64/110、76/132、127/220、220/220、290/500、500/500kV及以下电压等级的橡塑绝缘电缆，直流试验电压应按下式计算：Ut=4×U。

二、橡塑电缆20～300Hz交流耐压试验电压和时间对于额定电压U/U为18/30及以下的电缆，试验电压时间为5分钟，试验电压为2.5U或2U；对于额定电压U/U为21/35～64/110的电缆，试验电压时间为60分钟，试验电压为2U；对于额定电压U/U为127/220的电缆，试验电压时间为60分钟，试验电压为1.7U或1.4U；对于额定电压U/U为190/330的电缆，试验电压时间为60分钟，试验电压为1.7U 或1.3U；对于额定电压U/U为290/500的电缆，试验电压时间为60分钟，试验电压为1.7U或1.1U。

三、充油绝缘电缆直流耐压试验电压(kV)对于电缆额定电压U/U为48/66、64/110、127/220、190/330、290/500kV的充油绝缘电缆，直流试验电压分别为450、550、850、195、1175、1300、1425、1550、1675kV。

四、雷电冲击耐受电压对于电缆额定电压U/U为1.8/3、2.6/3、3.6/6、6/6、8.7/10、21/35、26/35、64/110、76/132、127/220、220/220、290/500、500/500kV及以下电压等级的橡塑绝缘电缆，雷电冲击耐受电压分别为325、350、165、175、225、275、425、475、510、585、650、710、775kV。

电缆耐压温升实验一、实验目的电缆耐压温升实验的主要目的是：1. 测试电缆的绝缘耐压性能，判断其是否符合标准要求；2. 测试电缆在正常工作条件下产生的温升情况，评估其耐热性能；3. 为电缆的选型和使用提供参考数据，确保电力系统的安全运行。

二、实验原理电缆耐压温升实验一般分为耐压实验和温升实验两部分。

耐压实验是通过施加高压使电缆绝缘受到电场的考验，观察是否发生击穿现象；温升实验则是通过施加额定电流，测量电缆的温升情况。

1. 耐压实验原理：在耐压实验中，将电缆放入水中进行试验，通过施加高压，检查电缆绝缘是否有漏电现象。

实验中会记录电压值和漏电流值，通过计算绝缘电阻来评估电缆的绝缘性能。

2. 温升实验原理：在温升实验中，根据电缆的额定电流和额定电压，在实验箱内设置相应的电流和电压值，测量电缆的表面温度升高情况，从而评估其耐热性能。

实验过程中会记录电流值、电压值以及温升情况，并根据实验结果评估电缆的耐热性能。

三、实验步骤电缆耐压温升实验一般需要按照以下步骤进行：1. 准备实验设备：实验箱、电缆、电流表、电压表、温度计等设备。

2. 连接电缆：将电缆连接到实验箱中，并确保连接牢固。

3. 进行耐压实验：施加高压，观察是否发生击穿现象，记录电压值和漏电流值。

4. 进行温升实验：设置额定电流和电压值，测量电缆的温升情况，记录电流值、电压值和温升情况。

5. 数据处理：根据实验结果计算电缆的绝缘电阻、温升情况等参数，评估电缆的性能。

6. 结果分析：根据实验结果评估电缆是否符合标准要求，提出改进意见。

四、实验注意事项在进行电缆耐压温升实验时，需要注意以下事项：1. 实验操作人员应严格按照操作规程进行，确保实验过程安全可靠。

2. 实验箱内应保持清洁干燥，避免发生漏电和其他安全隐患。

3. 电缆连接应牢固可靠，避免发生短路或其他意外。

4. 在实验过程中应密切观察电缆的情况，及时处理异常情况。

5. 实验结束后应对设备进行清洁、维护和保养，确保设备的长期可靠运行。

电缆耐压试验记录一、实验目的：通过对电缆进行耐压试验，验证其在特定压力下的耐压性能，确保电缆能够正常运行。

二、实验材料与设备：1.电缆样品：型号为XXX，规格为XXX；2.耐压试验设备：包括高压盒、高压电源、测试仪器等；3.安全防护设备：绝缘手套、绝缘靴等。

三、实验步骤：1.检查耐压试验设备的工作状态，确保设备正常运行。

2.启动高压电源，将电压逐渐升至设定值，使其达到耐压测试所需的压力。

3.耐压过程中，应每隔一段时间记录电压、电流、时间等数据，并观察电缆的外观是否发生异常。

4.当电压升至设定值后，保持该电压持续一段时间，通常为30分钟。

5.在耐压试验结束后，逐渐降压并关闭高压电源。

6.检查电缆的外观，判断是否有绝缘层破损、气泡等现象。

四、实验结果：经过耐压试验，电缆表现出良好的耐压性能，未发现绝缘层破损、气泡等现象。

实验数据如下：-电压：设定值为XXXV，实际值稳定在XXXV；-电流：实验过程中电流持续稳定在XXXA；-时间：耐压试验持续了30分钟。

五、实验分析：根据实验结果，电缆在所设定的压力下表现出良好的耐压性能。

绝缘层未发生破损、气泡等现象，表明该电缆具有较好的密封性和耐压性。

六、实验结论：经过耐压试验，证明了该型号电缆在特定压力下具有良好的耐压性能，能够满足其正常运行的要求。

此次实验结果可作为判断该电缆型号是否适用于特定应用环境的依据。

七、存在问题与改进措施：未发现明显问题，仪器设备运行正常。

在以后的实验中，可以增加对电缆更多细节的观察，如外观变化、温度等，并记录更详细的数据以便进一步分析。

以上为电缆耐压试验记录，共计XXX字。

电缆耐压试验标准
电缆耐压试验是电缆生产过程中必不可少的一个测试过程，它是评估电缆抗电压冲击性能的重要标准之一。

电缆耐压试验是验证电缆是否符合国家标准的一个重要环节。

电缆耐压试验是通过在电缆上施加高压来进行测试，以检查电缆是否能够承受高压电流的能力。

它是对电缆抗电压冲击能力的一项重要的评估。

当电缆在施加高压电流的情况下保持稳定，耐受压力，不受影响时，就表明电缆的抗静电、抗电强度、抗绝缘性能良好。

电缆的耐压试验标准可以根据电缆的不同类型和用途进行调整，一般情况下，电缆的耐压应达到国家标准规定的值，比如现行的国家标准中，一般电缆的耐压应达到3.5KV/5min。

电缆耐压试验是检测电缆质量的重要方法，它可以有效验证电缆的抗电压冲击性能，确保电缆的安全性和可靠性。

因此，在电缆生产中，必须严格按照国家的耐压试验标准来进行测试，以确保电缆的质量。

电缆耐压试验原理1电缆耐压试验的概述电缆耐压试验是检测电缆是否能够承受压力和电压的关键测试之一。

在实际应用中，电缆需要承受各种压力，并在正常工作时接收一定的电压。

如果电缆无法承受这些压力和电压，将会给电力系统带来危险和损失。

因此，对电缆进行耐压试验是必须的。

本文将介绍电缆耐压试验的原理和测试方法。

2电缆耐压测试的原理电缆耐压试验主要是对电缆的介质强度进行测试。

在正常工作时，电缆的介质主要是绝缘材料，它的强度需要被测试。

电缆耐压试验的主要原理是将电缆置于高压电场中，模拟正常工作条件下的电压应力。

此时，如果电缆的介质强度较强，电缆就能够承受这样的电压应力，被视为合格。

3电缆耐压试验的测试方法电缆耐压试验的测试方法通常有两种：直流耐压试验和交流耐压试验。

直流耐压试验是将电缆在一定的温度和湿度条件下，置于高电压下进行测试，通常测试电压为1.5Uo（Uo为电缆的额定电压）。

测试期间需要记录电流和时间等参数，以便对电缆的表现进行详细的分析和评估。

交流耐压试验是将电缆置于频率为50Hz或60Hz的电场中进行测试。

测试的电压也是1.5Uo。

同时，测试过程中需要记录电流和时间等参数。

4电缆耐压试验的检测标准电缆耐压试验的检测标准通常分为国家标准和行业标准。

其中，国家标准是指由国家正式发布的标准文件，主要对电缆的耐压能力、绝缘电阻、铠装、引出接头等进行详细规定。

行业标准则是由行业协会或企业和公共机构联合制定的标准文件，主要针对特定行业领域的电缆进行规范。

5电缆耐压试验的意义对电缆进行耐压试验可以对电缆的安全性进行评估，保证电力系统的安全运行。

同时，测试结果还可以提供电缆的质量信息，以便更好地选择和使用电缆。

总之，电缆耐压试验是电力系统中必不可少的一项测试检测，可以保障电缆的可靠性和安全性。

35kv电缆耐压试验标准
35kV电缆的交流耐压试验标准根据GB/T12706-2008标准要求，有两种不同的试验方案：
1.例行耐压试验：
●施加交流电压65kV/30min或91kV/5min。

2.出厂试验：
●施加交流电压65kV/30min或91kV/5min。

此外，除了耐压试验，35kV和10kV电缆还需要进行局部放电试验，这个试验通常由电缆生产厂家或专业检测机构进行。

在进行耐压试验时，应注意以下几点：
◆使用合适的实验变压器，容量应大于50kVA。

◆电压等级至少应大于额定电压的3倍。

◆配备4倍额定电压的高压硅堆。

◆电缆头硬外皮应拨开，长度大于500mm，并固定高于地面一米。

◆使用无水酒精或四氯化碳清洁电缆表面。

◆试验过程中应使用放电电阻对电缆进行放电。

110kv电缆直流耐压试验国标号摘要：1.110kv 电缆直流耐压试验的概述2.110kv 电缆直流耐压试验的国标号3.110kv 电缆直流耐压试验的具体步骤4.110kv 电缆直流耐压试验的注意事项正文：一、110kv 电缆直流耐压试验的概述110kv 电缆直流耐压试验是指在直流电压下，对110kv 电缆的绝缘材料进行电气强度试验，以检测电缆绝缘是否符合标准要求。

这项试验是电力系统中重要的安全检测手段，可以确保电缆在正常运行和故障情况下都能保持良好的绝缘性能。

二、110kv 电缆直流耐压试验的国标号根据我国国家标准《电力设备预防性试验规程》(GB/T 50150-2016)，110kv 电缆直流耐压试验的国标号为GB/T 16927.1-2011。

这个标准规定了110kv 电缆直流耐压试验的具体要求、试验方法、试验设备和试验结果的判断等内容。

三、110kv 电缆直流耐压试验的具体步骤1.试验前准备：检查试验设备是否完好，准备试验所需的工具和材料，对试验场地进行安全防护。

2.试验接线：将试验设备与电缆正确连接，确保试验电路的正确性。

3.试验操作：按照试验标准和操作规程进行试验，记录试验过程和试验数据。

4.试验结果分析：对试验数据进行分析，判断电缆绝缘是否符合标准要求。

5.试验报告编写：编写试验报告，记录试验过程、试验数据和试验结果。

四、110kv 电缆直流耐压试验的注意事项1.试验前要确保电缆和试验设备的安全，避免试验过程中发生意外事故。

2.试验过程中要严格按照试验标准和操作规程进行，确保试验数据的准确性。

3.试验结果要进行认真分析，对不符合标准要求的电缆要及时进行维修或更换。

电缆直流耐压试验标准一、引言。

电缆是电力系统中不可或缺的重要组成部分，其正常运行对电力系统的安全和稳定具有重要意义。

而电缆在运行中所承受的电压和电流等因素往往会对其性能产生影响，因此有必要对电缆进行直流耐压试验，以保证其在实际运行中能够安全可靠地工作。

本文将介绍电缆直流耐压试验的标准和要求。

二、试验范围。

电缆直流耐压试验的范围包括各种类型的电力电缆，例如交联聚乙烯绝缘电力电缆、交联聚乙烯绝缘控制电缆、交联聚乙烯绝缘通信电缆等。

试验标准适用于额定电压高于1kV的电缆，试验应在实验室或者特定的试验场所进行。

三、试验目的。

电缆直流耐压试验的主要目的是检验电缆在额定电压下的绝缘性能，以及其耐受外部电压应力的能力。

通过试验可以评估电缆的绝缘质量，为电缆的安全运行提供保障。

四、试验方法。

1. 试验电压。

试验电压应根据电缆的额定电压确定，一般为1.5倍的额定电压加500V。

试验电压的升降应平稳进行，以免损坏电缆绝缘。

2. 试验时间。

试验时间应按照规定进行，一般为15分钟。

在试验过程中应观察电缆表面是否有放电现象，以及试验结束后绝缘电阻是否符合要求。

3. 试验温度。

试验温度一般为20℃，如果需要在其他温度下进行试验，应在试验报告中注明试验温度。

4. 试验设备。

试验设备应符合国家标准要求，保证试验的准确性和可靠性。

试验设备的校准和维护也是非常重要的，以确保试验结果的可信度。

五、试验要求。

1. 试验结束后，电缆绝缘电阻应符合规定的要求，以确保电缆的绝缘性能良好。

2. 试验过程中不得出现放电现象，否则应视为试验不合格。

3. 试验报告应详细记录试验过程中的各项参数和观察结果，以及试验设备的校准和维护情况。

六、结论。

电缆直流耐压试验是保证电缆安全可靠运行的重要手段，试验标准和要求的严格执行对于电缆的质量和可靠性具有重要意义。

只有通过严格的试验，才能保证电缆在实际运行中能够安全稳定地工作，为电力系统的正常运行提供保障。

35kv电缆交流耐压试验标准35kv电缆是电力系统中常见的一种电缆，其在输电过程中承担着重要的作用。

为了确保35kv电缆的质量和安全性能，进行交流耐压试验是非常必要的。

本文将介绍35kv电缆交流耐压试验的标准和要求，以便相关人员能够准确、规范地进行测试工作。

一、试验目的。

35kv电缆交流耐压试验的主要目的是检验电缆在额定交流电压下的绝缘性能和耐压能力，以确保其在运行过程中不会发生击穿和其他安全隐患。

二、试验条件。

1. 试验环境温度，20℃±5℃。

2. 相对湿度，≤80%。

3. 试验电压波形，正弦波。

4. 试验时间，按照标准规定的时间进行持续试验。

三、试验步骤。

1. 试验前准备工作，检查试验设备和仪器是否正常，确认试验电压和试验时间是否符合标准要求。

2. 试验样品准备，将35kv电缆样品进行必要的预处理，确保样品表面清洁干燥，去除可能影响试验结果的外部因素。

3. 试验操作，将试验电压逐渐升高到规定数值，保持一定时间后逐渐降低至零，观察试验过程中是否出现异常情况。

4. 试验结果记录，记录试验过程中的电压、时间、试验样品状态等相关数据，并进行分析和总结。

四、试验标准。

35kv电缆交流耐压试验的标准主要包括国家标准、行业标准和企业标准。

在进行试验时，应严格按照相关标准的要求进行操作，确保测试结果的准确性和可靠性。

五、试验结果评定。

根据35kv电缆交流耐压试验的标准要求，对试验结果进行评定。

主要包括试验样品是否发生击穿、试验过程中是否出现异常情况、试验数据是否符合标准要求等方面的评定。

六、试验注意事项。

1. 试验操作人员应具备相关的电气知识和试验操作经验，确保试验过程的安全性和准确性。

2. 试验设备和仪器应定期进行检验和校准，确保其工作状态良好。

3. 试验样品的选取和准备应符合标准要求，确保试验结果的可靠性和可重复性。

七、结论。

35kv电缆交流耐压试验是保证电缆质量和安全性能的重要手段，对于电力系统的安全运行具有重要意义。

10kv耐压试验标准
10kV电缆耐压试验标准主要包括以下几点：
1. 10kV电缆直流耐压试验：电压为40kV，试验时间为1分钟。

此试验用于检验电缆的绝缘强度。

2. 交流工频耐压试验：电压为额定电压的2.5倍，试验时间为1分钟。

这是一种破坏性试验，用于评估设备在正常运行电压下的绝缘性能。

3. 不同类型设备的耐压试验时间：
- 以瓷和液体为主要绝缘的设备：1分钟。

- 以有机固体为主要绝缘的设备：5分钟。

- 电压互感器：3分钟。

- 油浸电力电缆：10分钟。

4. 交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。

5. 交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，有利于保证电力设备的安全运行。

在实际操作中，还需根据具体设备和电缆的参数、类型以及使用环境等因素，遵循相应的试验规程和标准进行耐压试验。

同时，在进行试验时，需确保试验设备、试验环境和安全措施符合相关规定，以确保试验的有效性和安全性。

常用电缆耐压试验方法
电缆的耐压特性是衡量电缆抗电击穿能力的指标，在电缆安装和运行过程中，必须进行耐压试验，以确保电缆的安全可靠性，防止设备损坏、事故发生和人身安全事故的发生。

以下是常用的电缆耐压试验方法：
1.直流耐压试验法：这是一种基本、简单的耐压试验方法，适用于所有额定电压等级的电缆。

测试中，将一端接地，另一端按额定电压升压至1.5倍电压，耐压时间为15分钟。

2.交流耐压试验法：这是一种更广泛使用的试验方法。

通过交流高压电源，将电缆放在高电压、低电压交替加载的条件下，耐压试验一般按照如下步骤进行：
充电试验：升压至1.5倍额定电压，保持30s，卸压，重复三次。

倍频试验：升压至2.5倍额定电压，保持1min，卸压，重复三次。

长时间升压试验：升压至1.5倍额定电压，保持1h，卸压。

额定电流法：又被称为电流挑战法，是一种体积小、耐压能力大、使用灵活的电缆耐压试验方法。

测试中，利用可调式电流源，将电缆连接在电流源输出端，按照规定的载流电流进行试验，维持2分钟到5分钟即可。

此外，还有0.1Hz超低频交流耐压试验法和变频串联谐振耐压试验法等，具体选择哪种方法应根据实际情况来确定。

无论使用哪种耐压试验方法，都需要在严格的条件下进行。

试验前，必须保证系统处于安全状态；试验中，对试验现场应严格监控和操作；试验后，对设备进行检查和处理。

这些措施都是为了确保试验的安全和准确性，及保障电缆的性能和质量。

YJV电缆交流耐压试验标准
1.试验目的：交流耐压试验旨在评估电缆的耐压性能，确保其在额定工作电压下的可靠性和安全性。

2.试验设备：交流耐压试验常用的设备有高压发生器、电流表、电压表、容量补偿器等。

3.试验条件：交流耐压试验应在适当的环境条件下进行。

试验设备应经过校验和保养，并具备合格证明。

试验时应注意防止触电和其它安全事故的发生。

4.试验过程：
a.将电缆连接到试验设备，并确保连接可靠。

b.逐步加压，每次增加到额定电压的20%，并保持1分钟。

c.观察电缆是否有泄漏、放电、击穿等异常情况。

d.持续加压，每次增加到额定电压的10%，直到达到预定试验时间。

e.在试验结束后，逐步减压直到零，将电缆拆除。

5.试验准则：
a.试验过程中不得出现放电、击穿现象。

b.试验电压在额定电压下应持续15分钟以上，以确保电缆的耐压性能。

c.在试验结束后，电缆的外观应无明显损坏。

6.试验报告：
a.试验报告应清楚记录试验设备、试验条件、试验过程和结果。

b.如发现异常情况，应详细描述并提供相应的分析和建议。

YJV电缆交流耐压试验是评估电缆可靠性和安全性的重要手段，通过
该试验可以及时发现潜在的缺陷和问题，确保电缆在运行过程中的可靠性
和稳定性。

在进行测试时，应始终注意安全，确保操作人员和设备的安全。

同时，及时记录并报告测试结果，以便进一步的分析和改进。

电力电缆通电前耐压试验
电力电缆通电前进行的耐压试验是指在电力电缆安装之前，对其绝缘性能进行的一项重要测试。

该测试目的是确保电缆在正常工作电压下能够正常工作，并且在发生过电压或其他异常情况时能够保持其绝缘性能，避免发生电击、火灾等安全事故。

耐压试验的具体步骤如下：
1、准备测试仪器，包括高压发生器、绝缘电阻仪等设备。

2、将电力电缆的两端连接到测试仪器上。

3、开始测试，将测试仪器产生的高电压施加到电缆上，通常测试电压为电缆额定电压的1.5倍。

4、在一定时间内持续施加高电压，通常为15分钟至1小时。

5、观察电缆绝缘的情况，包括是否有放电现象、电缆外皮是否有击穿、绝缘电阻是否稳定等。

6、根据测试结果判断电缆的耐压性能是否符合要求，如果符合则可安装和使用，如果不符合则需要修复或更换电缆。

这一耐压试验是电力电缆安装前的必要工作，能有效保障电力系统的安全稳定运行。

- 1 -。

电缆主绝缘直流耐压试验方法一、试验前准备1.确定试验电压：根据电缆的额定电压和试验电压与额定电压之间的比值，确定试验电压大小。

一般情况下，试验电压应为电缆额定电压的1.5倍。

2.试验设备准备：配备具有足够的电压源、稳定器、电阻柜等设备。

3.试验前检查：对试验设备进行检查，确保设备正常运行，试验电压稳定。

二、试验操作步骤1.试验连接(1)将电缆两端的主绝缘剥掉一定长度，露出合适的导体长度。

(2)用导体夹将试验电缆的两端与电源连接好，并确认导体夹接触良好，无松动。

2.试验过程(1)补偿线路接法a.将补偿电阻箱连接到试验导线的一端，另一端接地。

补偿电阻箱中的电阻应选取合适的数值，以保证试验电压在稳定范围内。

b.将补偿电压与试验电压之间的电阻柜调整为“接”位。

(2)电压升降及保持时间a.缓慢升压：将电源电压缓慢调节，使试验电压逐渐升高到预定值。

初始升压速度应小于试验电压的1/3b.保持电压：当试验电压达到预定值后，保持一段时间以稳定试验电压。

保持时间一般为1分钟。

c.缓慢降压：在保持时间到达后，将电源电压缓慢降低到零，试验结束。

3.试验结果判定(1)试验结束后，将试验导线与电缆两端拆除。

(2)对试验导线进行绝缘电阻测试，确保试验导线无损伤，可以重复使用。

三、注意事项1.在试验过程中，要对试验电压进行严格控制，防止试验电压过高损伤电缆。

2.试验中要保持设备的接地良好，以确保试验安全。

3.在试验过程中，要严格按照操作步骤进行，确保试验的准确性和可靠性。

4.试验结束后，要及时清除试验现场，保持设备的整洁和安全。

总之，电缆主绝缘直流耐压试验是一种重要的试验方法，通过对电缆主绝缘的耐压性能进行检测，可以确保电缆在正常运行过程中的安全可靠性。

在进行试验时，需要严格按照操作步骤进行，确保试验结果的准确性和可靠性。

同时，在试验中要注意安全操作，保障人身安全及设备完好。

10kv电缆的耐压试验方法
10kv电缆的耐压试验方法主要有以下几种：
1. 直流耐压试验：直流耐压试验是一种常用的测试方法，可以检测电缆是否存在绝缘击穿现象。

测试时，需要使用高压直流发生器对电缆进行加压，并通过测试仪器记录电流和电压值。

如果在测试过程中出现异常，说明有可能存在绝缘击穿现象。

2. 交流耐压试验：交流耐压试验也是一种常用的测试方法。

与直流耐压试验不同，它可以检测出绝缘强度是否足够。

测试时，需要使用高压交流发生器对电缆进行加压，并通过测试仪器记录电流和电压值。

如果在测试过程中出现异常，说明有可能存在绝缘强度不足情况。

3. 雷击冲击试验：雷击冲击试验是一种较为严格的测试方法，可以检测出电缆是否具备抗雷击能力。

测试时，需要使用特殊的设备模拟雷击情况，并通过测试仪器记录电缆的响应情况。

如果在测试过程中出现异常，说明电缆的抗雷击能力不足。

4. 低温试验：低温试验是一种特殊的测试方法，可以检测出电缆在低温环境下是否具备正常的使用能力。

测试时，需要将电缆置于低温环境中，并通过特殊设备对其进行加压测试。

如果在测试过程中出现异常，说明电缆在低温环境下的使用能力不足。

请注意，以上方法仅供参考，具体操作请根据实际情况和相关安全规范进行。

电缆直流耐压试验标准一、引言。

电缆是输送电能的重要设备，在电力系统中起着至关重要的作用。

为了确保电缆的安全可靠运行，需要对其进行各种试验，其中直流耐压试验是电缆试验中的重要环节之一。

本文将对电缆直流耐压试验标准进行详细介绍，旨在为相关人员提供参考和指导。

二、试验目的。

电缆直流耐压试验的目的是检验电缆在额定电压下的耐压性能，以评定其绝缘结构和绝缘材料的质量。

通过试验可以发现电缆在高电压下的绝缘强度和耐受能力，为保证电缆的安全运行提供重要依据。

三、试验方法。

1. 试验电压。

电缆直流耐压试验的试验电压应按照国家标准或合同规定进行确定，一般为额定电压的1.5倍加50V。

试验电压应在5分钟内逐渐升高至规定值，然后保持1小时以上。

2. 试验条件。

试验应在干燥、通风、无腐蚀性气体的环境中进行。

试验时应避免电缆局部放电，以免影响试验结果。

3. 试验设备。

试验设备应符合国家标准的要求，保证试验电压的准确性和稳定性。

同时，试验设备的绝缘性能也应符合要求，以免对试验结果产生影响。

四、试验要求。

1. 试验前应对电缆进行外观检查，确保电缆表面无损伤、异物和污垢。

2. 试验过程中应注意监测试验电压和电流的波形和变化情况，及时发现异常情况并采取相应措施。

3. 试验结束后，应对电缆绝缘进行检查，确认是否存在击穿或损坏情况。

五、试验结果。

根据试验结果，电缆应符合国家标准或合同规定的要求。

若试验合格，则可进行下一步工艺流程；若试验不合格，则应对电缆进行处理或重新制造。

六、结论。

电缆直流耐压试验是保证电缆质量和安全运行的重要手段，试验标准的严格执行对于提高电缆的质量和可靠性具有重要意义。

相关企业和单位应严格按照标准要求进行试验，并及时处理试验结果，以确保电缆在运行过程中的安全可靠性。

七、参考文献。

1. 《电缆直流耐压试验标准》国家标准。

2. 《电力电缆质量检验技术规范》。

3. 《电缆试验方法与规范》。

八、附录。

1. 电缆直流耐压试验记录表。

电力电缆的耐压试验是为了验证电缆在额定电压下能够安全运行，并具备所需的绝缘性能。

以下是一般情况下电力电缆的耐压试验：
直流耐压试验（DC Withstand Test）：在此测试中，电缆通常会在额定电压的直流电压下进行测试。

测试时将电缆两端连接到直流高压电源，保持一定时间，通常为数分钟。

此测试旨在验证电缆绝缘系统的耐电压性能。

交流耐压试验（AC Withstand Test）：此测试中，电缆通常在额定电压的交流电压下进行测试。

测试时将电缆两端连接到交流高压电源，保持一定时间，通常为数分钟。

此测试用于验证电缆绝缘系统在交流电压下的耐压能力。

长时间耐压试验（Long Duration Test）：在某些情况下，可能需要进行长时间的耐压试验，持续时间可以达到数小时或更长时间。

此测试通常用于评估电缆在持续工作负荷下的耐压性能。

这些耐压试验可以帮助验证电力电缆的绝缘系统是否能够承受预定的电压，以确保电缆在正常运行条件下的安全性和可靠性。

测试结果应与适用的标准或规范进行比较，以确定电缆是否符合要求。
