三相电能表现场校验仪

三相电能表现场校验仪使用说明示例文章篇一：哎呀呀，同学们，今天我要给大家讲讲这个神奇的东西——三相电能表现场校验仪！你们知道吗？这个校验仪就像是电力世界的小侦探，专门来检查三相电能表有没有好好工作。

它的样子有点像一个小盒子，不过可别小瞧了它，它的本领可大着呢！当电工叔叔们带着它去工作的时候，那场面可有意思啦！比如说，有一次我看到电工叔叔拿着它来到一个工厂，那里的三相电能表好像有点“调皮”，不准了。

电工叔叔就打开这个校验仪，然后把一些线连到电能表上。

我好奇地问：“叔叔，这能行吗？”叔叔笑着说：“小朋友，你就瞧好吧！”然后，校验仪的屏幕上就出现了好多数字和线条。

叔叔一边看着，一边嘴里还念叨着：“嗯，这个电压有点低，电流好像也不太对。

”这时候，旁边的工厂老板着急地问：“师傅，到底咋回事啊？”叔叔说：“别着急，老板，咱们慢慢查。

”你们看，这个校验仪就像是医生的听诊器，能听出电能表的“毛病”。

它可以检测电压、电流、功率因数等等好多参数。

这就好比我们考试，要检查好多科目一样，语文、数学、英语都不能落下。

如果电压不正常，就好像我们跑步的时候腿使不上劲；电流不对呢，就像是喝水喝得太多或者太少，都不舒服。

而且哦，这个校验仪操作起来也不是特别难。

只要按照说明书上的步骤，一步一步来，就像我们做数学题，先算加法再算乘法，不能乱了顺序。

有了它，就能保证我们用电的准确和安全啦。

不然，如果电能表不准，那电费算错了可咋办？工厂的机器说不定还会出故障呢！所以说呀，三相电能表现场校验仪可真是个宝贝，能帮我们解决好多大问题！你们说是不是？示例文章篇二：哎呀呀，同学们，今天我要给大家讲讲三相电能表现场校验仪这个神奇的东西！你们知道吗？这玩意儿可厉害了！就好像我们的眼睛能帮我们看清世界一样，三相电能表现场校验仪能帮电工叔叔们“看清”电的情况。

先来说说它长啥样吧。

它不大不小，差不多有个小书包那么大，外壳是那种坚硬的材料，可结实啦，就像我们的头盔一样，能保护里面的“小心肝”。

产品技术规范书（图片仅供参考）设备名称：三相电能表现场校验仪型号：生产厂家：产品编码：品牌：一、基本功能1、同时计算全波、基波、谐波全部参数。

在校验界面，同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。

2、校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。

可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。

也可校验视在电能表的准确度。

3、可选任意一次谐波或多次谐波，计算合成的U、I、P、Q、VA和百分比，以及谐波有功电能。

4、可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值，显示51次谐波+PH、谐波-PH及占基波的百分比，以确定正反向谐波有功对计量的影响量。

5、全波无功为基波和各次谐波无功的代数和。

避免以往的90度移相法，在谐波下无功计量错误的情况。

可按被测电能表的测量带宽，选择谐波次数。

6、可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。

7、过载2.4倍，所有测量点保证0.05%的准确度，保证CT二次额定电流为1A时的测量指标。

500倍电流范围保证计量指标；8、500倍电流范围保证计量指标，10000倍电流显示范围。

最小1mA 启动电流。

高供高计时，空载也可识别接线。

9、电能累积功能可以校验没有电能脉冲输出的电能表。

10、显示矢量图、可识别三线48种，四线96种错误接线以及CT二次交叉接线。

11、采用7寸16:9 工业级TFT宽彩触摸屏。

仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。

让用户使用时一目了然。

12、仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果及更正系数。

三相电能表现场校验仪用户操作手册尊敬的顾客感谢您购买本公司YTC2089手持式三相电能表现场校验仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

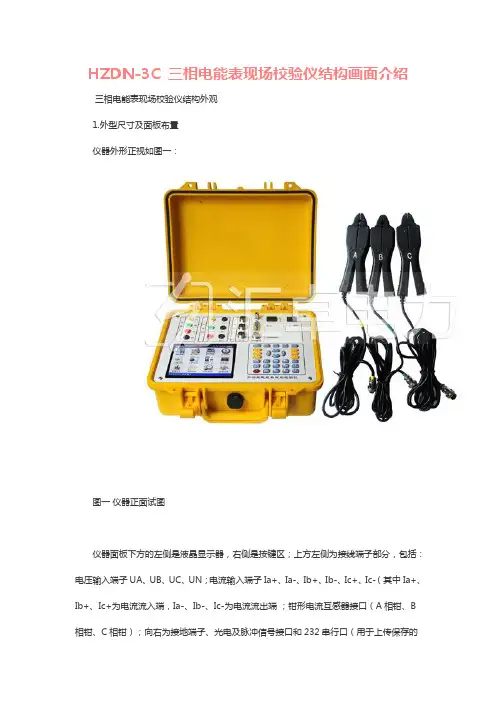

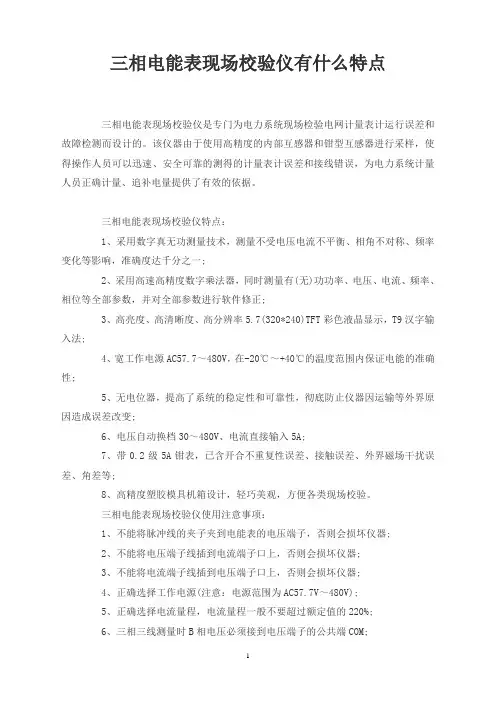

三相电能表现场校验仪有什么特点三相电能表现场校验仪是专门为电力系统现场检验电网计量表计运行误差和故障检测而设计的。

该仪器由于使用高精度的内部互感器和钳型互感器进行采样，使得操作人员可以迅速、安全可靠的测得的计量表计误差和接线错误，为电力系统计量人员正确计量、追补电量提供了有效的依据。

三相电能表现场校验仪特点：1、采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一;2、采用高速高精度数字乘法器，同时测量有(无)功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正;3、高亮度、高清晰度、高分辨率5.7(320*240)TFT彩色液晶显示，T9汉字输入法;4、宽工作电源AC57.7～480V，在-20℃～+40℃的温度范围内保证电能的准确性;5、无电位器，提高了系统的稳定性和可靠性，彻底防止仪器因运输等外界原因造成误差改变;6、电压自动换档30～480V、电流直接输入5A;7、带0.2级5A钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等;8、高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。

三相电能表现场校验仪使用注意事项：1、不能将脉冲线的夹子夹到电能表的电压端子，否则会损坏仪器;2、不能将电压端子线插到电流端子口上，否则会损坏仪器;3、不能将电流端子线插到电压端子口上，否则会损坏仪器;4、正确选择工作电源(注意：电源范围为AC57.7V～480V);5、正确选择电流量程，电流量程一般不要超过额定值的220%;6、三相三线测量时B相电压必须接到电压端子的公共端COM;7、每只钳表分正负端：“+”端表示电流进、“-”端表示电流出，不得接错;8、钳表颜色代表相别：黄-A相、绿-B相、红-C相;9、不同相的钳表不要互换使用，否则会影响测量精度;10、三相三线测量时，B相电压线、电流不要接到仪器上，以免影响测量准确性;11、由于内置仪器电源，能从电压端子上供电，校验台上使用仪器，请选择仪器的电池或外接电源供电，以免影响校验台电压输出。

三相电能表现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

目录一、概述 1二、主要功能和特点 2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 4一、概述在使用该设备之前，请详细阅读本使用说明书。

以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。

2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。

该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。

3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。

4、严禁在设备通电工作状态下用手去触摸面板上的各端子。

5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。

钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。

7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。

请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。

8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

CL3121 三相电能表现场校验仪一、主要特点●采用6.4'、640×480×16(颜色)点阵式LCD，汉字显示操作提示及各种测量数据。

●采用大容量锂电池供电，连续工作时间大于5小时。

●可显示每相的实时测量波形。

●可显示实时向量图，方便现场查线，具备自动接线识别功能。

可以识别经互感器测量和直接测量的各种三相四线接线方式和三相三线接线方式,报告识别结果，并给出电量纠正系数。

●能判断接线错误原因、计算差错电量，识别各种窃电手段。

●可对谐波进行实时测量及分析，能测量2-63次谐波含量和失真度。

●具有丰富的操作界面，可测量三相四线和三相三线的电压、电流、频率、相位、功率因数、有功功率、无功功率、视在功率等电参数。

●可现场校验单相有功电能表、三相三线有功电能表、三相四线有功电能表、单相无功电能表、三相三线无功电能表、三相四线无功电能表。

●可以同时检验主副电能表或同一只电能表的有功电能和无功电能。

●既可直接测量输入电流，也可通过钳形表不断开接线测量电流。

可同时配备四套钳表，范围在1～1000A内自选(标配5A，选配100A、500A、1000A钳表)，四套钳表具有独立的校准系数，可分开独立校准。

●能直接测量CT比差和角差。

●内含大容量FLASH ROM，可存储5000个电能表的测量数据，并可转存到与之配套的科陆电能表管理软件上。

●具有完善的自我保护措施，安全可靠，尽可放心使用。

●手持式工程塑料机箱，主机重量小于3kg，小巧轻便，便于现场携带。

●具备光电接口，支持DL645规约读取电能表数据。

二、主要技术指标(RD：读数 RG：量程)1. 电压测量电压测量范围：0～456V2. 电流测量电流直接测量：电流钳表测量：3. 有功功率测量直接测量：钳表测量：4. 无功功率测量直接测量：钳表测量：5. 相位测量相位测量范围： 0°～359.99°直接测量：钳表测量：6. 频率测量频率测量范围： 45Hz～65Hz频率测量准确度：0.01Hz频率测量分辨率：0.001Hz7. 功率因数测量功率因数测量范围： -1.0～0～+1.0直接测量：钳表测量：8. 有功电能测量直接测量：钳表测量：9. 无功电能测量直接测量：钳表测量：10. 电能脉冲输出电能输出脉冲常数（r/kwh）可设置，范围在：1～9999999999最高脉冲输出频率为72kHz11. 电能脉冲输入：被校电能表脉冲常数（r/kwh）设置范围在：1～9999999999校验脉冲数设置范围：1～9999999999最高能接收脉冲频率为50kHz12. 充电电源范围：AC220V±10%，100V±10%，功耗＜15W；13、工作环境温度：-5℃～55℃相对湿度：≤85%无腐蚀性气体14. 尺寸：257mm×176mm×67mm。

0.05级三相电能表现场校验仪技术规范1、适用范围本技术规范规定了0.05级三相电能表现场校验仪的功能、性能等技术要求，适用于广东电网公司云浮供电局0.05级三相电能表现场校验仪的评价、检测以及验收等，其他等级的电能表现场校验仪可参照使用。

2、应遵循的主要标准除本招标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求。

如果供方有自己的标准或规范，应提供标准或规范文本，但原则上采用更高要求的标准。

参照标准：DL/T826-2002 《交流电能表现场测试仪》JJF1055-1997 《交流电能表现场校准技术规范》DL/T 585-1995《电子式标准电能表技术条件》DL/T 645-1997《多功能电能表通信规约》DL/T 645-2007《多功能电能表通信协议》广东电网公司负荷管理终端通讯规约广东电网公司配变监测计量终端通讯规约电能计量装置现场检验作业指导书3、技术要求3.1 标准的电量值3.1.1 标准参比电压：三相：57.7，100，220，380V，可自动换档。

3.1.2 标准的基本电流： 1，5A。

3.1.3 额定输入电流（I）端子直接输入：0-5A 电能准确度：0.05%功率准确度：0.05%电流准确度：0.05%钳表标准配置：0-5A 电能准确度：0.2%功率准确度：0.2%电流准确度：0.2%钳表可选配：100A，500A，1000A3.2 功能要求3.2.1基本测量功能比较法校验电能表、终端的误差。

可以现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表。

可实现主副电能表误差同时校验。

多功能电能表的有功和无功误差同时校验，可通过485或红外接口抄读电表数据（电能读数、日期、时间等）并保存。

负荷管理终端、配变监测计量终端的有功和无功误差同时校验，可通过485或红外接口抄读终端数据（电能读数、日期、时间等）并保存。

三相电能表现场校验仪常见故障及解决方法前言三相电能表现场校验仪是用来校验电能表的一种专用仪器。

其紧要功能是模拟电能表的使用环境，在实际使用过程中，常常会显现各种故障情况。

本文将介绍三相电能表现场校验仪常见故障及解决方法。

故障一：电路板损坏电路板损坏是不可避开的故障现象之一、可能会导致电路板的部分线路短路或者开路，影响仪器的正常使用。

解决方法若干电路板存在损坏情况时，应当将受损电路板下架，检查损坏原因，再用同样型号的电路板进行替换。

在更换电路板时，务必保证连接件的坚固与连接正确。

故障二：显示屏无法显示三相电能表现场校验仪的显示屏无法正常显示，往往由于故障引起。

解决方法首先查看屏幕连接线是否接触良好。

假如连接良好，还需要进行检查是否屏幕损坏，假如是则需要替换显示屏。

对于屏幕连线损坏，需要将连接线重新焊接或者更换，确保连接良好。

故障三：电压测量不精准电能表的电压测量是其最紧要的功能之一，假如电压测量显现不精准的情况，则需要对该仪器进行调整及排出故障。

解决方法应当首先检查仪器的电压传感器，查看其是否能够正常工作。

假如传感器损坏，则需要进行更换。

另外，还需要对仪器进行校准及修正，以确保电压测量精准牢靠。

故障四：电流测量不精准除电压测量外，电能表另一紧要功能就是测量电流。

假如电流测量存在不精准的情况，就需要适时进行处理。

解决方法应当首先检查仪器的电流传感器，查看其是否能够正常工作。

假如传感器损坏，则需要进行更换。

假如传感器正常，但电流测量仍旧不精准，则需要进行校准及修正，以确保电流测量精准牢靠。

故障五：阻抗异常三相电能表现场校验仪的阻抗异常，可能会导致其无法正常工作。

此时，需要适时排出故障。

解决方法应当首先检查仪器的线圈及传感器，查看是否存在损坏。

假如线圈或传感器均正常，则需要进行调整及修正，以确保阻抗正常。

结语三相电能表现场校验仪是一种紧要的电力检测仪器，其在实际使用过程中，可能会显现各种故障情况。

为确保其正常工作，应当适时排出故障，保持其良好的工作状态。

三相电能表现场校验仪有什么特点随着工业化和城市化的快速发展，对电力质量的要求也越来越高。

为了确保电能计量的准确性和稳定性，对电能表的校准和检测就变得尤为重要。

而三相电能表现场校验仪就是一种用来检测三相电能表的设备，它有着以下几个特点。

1. 自动化程度高三相电能表现场校验仪采用先进的计算机控制技术和自动化校验程序，可以实现对电能表的全自动校验，大大提高了校验效率和准确性。

操作人员只需正确连接电能表和校验仪，并输入校验参数，整个校验过程就可以自动完成。

在校验结果准确度方面，相比于传统的人工校验方法，三相电能表现场校验仪具有更高的准确性和稳定性。

2. 可靠性高三相电能表现场校验仪采用高精度传感器和数字信号处理技术，能够对电能表的计量误差进行高精度检测，同时还能判断电能表运行过程中的故障。

在电能表的校验过程中，由于工作环境、人为误差等因素的存在，误差和漏检的情况经常发生。

而三相电能表现场校验仪可以通过内置的故障检测和自动纠错功能，保证校验结果的准确性和可靠性。

3. 多种功能齐全三相电能表现场校验仪不仅可以对电能表进行精确校验，还具有多种附加功能。

比如可以对电流互感器和电压互感器进行检测和校准，可以根据需求进行负荷测试和功率因数测试。

此外，三相电能表现场校验仪还可以实时监测和显示电能表的各项指标，包括电压、电流、功率因数、有功功率、无功功率和视在功率等。

4. 易操作性强三相电能表现场校验仪在设计上就考虑到了易操作性的问题。

操作面板简单明了，显示直观，具有友好的人机交互界面，即使对于未操作过此类设备的人员，也可以轻松上手。

此外，三相电能表现场校验仪还具有简便的电缆接插方式和移动式外壳设计，方便了设备的运输和现场的搭设。

5. 应用领域广泛三相电能表现场校验仪适用于各种电能表类型的校准和检测，包括电压型电能表、电流型电能表和电子式电能表等，可以广泛应用于电力公司、检测机构、电力设备生产厂家等单位。

在工业、建筑、交通等领域中，三相电能表现场校验仪也具有重要的应用价值。

FS5300三相电能表现场校验仪一、概述●可测量单相、三相交流电的电压、电流、用功功率、无功功率、相位、相序、功率因数、频率等诸多工频电参数。

●可直观显示三相电压、电流向量图，并智能判别三相四线96种、三相三线48种计量装置的接线结果。

●可以显示电压、电流的波形图，可测32次以内谐波含量及波形失真度。

●测量单、三相电能表误差及低压计量装置综合误差。

●可测量低压CT的变比、比差、角差●内置32MB Flash存储器，仪器可以看做是一个32MB的U盘。

●可以保存测试结果，包括电表信息、电压、电流、功率等电参数信息，电表误差、向量图、接线检查结果、32次谐波等计算结果。

可保存数据量多达3万条以上。

●采用3.2”TFT真彩320×240液晶屏，彩色图标全中文显示，操作直观、方便●内置高能锂离子电池技术指标●工作电源：1500mAh/7.4V锂电池●工作功耗：<3VA●电压量程：AC30～AC450V●电流（钳表）量程：5A、50A、500A、1500A可选，各量程的工作范围如下：●频率范围：45Hz～65Hz，准确度：±0.01Hz●相位测量：－180°～＋180°，准确度：±0.1°●测量精度：电压、电流、有功功率、有功电能 0.2级；无功功率、无功电能0.3级●输入阻抗：电压回路≥600kΩ，电流回路≤0.01Ω●输出标准电能常数：2000p/kw.h(5A)●工作温度：－20℃～＋50℃温度影响﹤±20ppm/℃●内置时间误差：24小时变差≤0.02%。
