电流互感器的参数选择计算方法

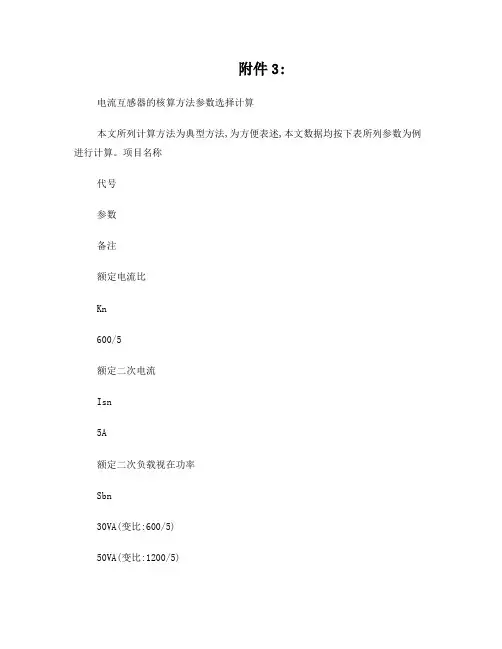

附件3：电流互感器的核算方法参数选择计算本文所列计算方法为典型方法，为方便表述，本文数据均按下表所列参数为例进行计算。

项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比：600/5)50VA（变比：1200/5）不同二次绕组抽头对应的视在功率不同。

额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比：600/5)260V(变比：1200/5)不同二次绕组抽头对应的拐点电动势不同。

最大短路电流Iscmax10000A一、电流互感器（以下简称CT）额定二次极限电动势校核（用于核算CT是否满足铭牌保证值）1、计算二次极限电动势：Es1=KalfIsn（Rct+Rbn）=15×5×（0.45+1.2）=123.75V参数说明：（1）Es1：CT额定二次极限电动势（稳态）；（2）Kalf：准确限制值系数；（3）Isn：额定二次电流；（4）Rct：二次绕组电阻，当有实测值时取实测值，无实测值时按下述方法取典型内阻值：5A产品：1～1500A/5 A产品0.5Ω1500～4000A/5 A产品 1.0Ω1A产品：1～1500A/1A产品6Ω1500～4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时，需要重新测量CT额定二次绕组电阻。

（5）Rbn ：CT额定二次负载，计算公式如下：Rbn=Sbn/ Isn 2=30/25=1.2Ω；——Rbn ：CT额定二次负载；——Sbn ：额定二次负荷视在功率；——Isn ：额定二次电流。

当通过改变CT二次绕组接线方式调大CT变比时，需要按新的二次绕组参数，重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时，要求额定二次极限电动势应小于实测拐点电动势。

Es1=127.5V<Ek（实测拐点电动势）=130V结论：CT满足其铭牌保证值要求。

互感器三项计算公式是什么互感器是一种用来测量电流、电压和功率的设备，它们可以将电能转换成容易测量的信号。

在电力系统中，互感器是非常重要的设备，它们可以帮助监测电力系统的运行状况，确保系统的安全和稳定运行。

在使用互感器时，我们需要了解一些基本的计算公式，以便正确地使用和解释互感器的测量结果。

互感器通常用来测量电流、电压和功率，因此我们需要了解这三个参数的计算公式。

下面将介绍互感器三项计算公式是什么。

首先是电流的计算公式。

在电力系统中，电流是一个非常重要的参数，它可以帮助我们了解电力系统的负载情况和运行状态。

互感器通常用来测量电流，其计算公式如下：I = k Is。

其中，I代表测量得到的电流值，k代表互感器的变比，Is代表被测量的电流值。

变比是一个很重要的参数，它可以帮助我们将测量得到的信号转换成实际的电流数值。

在使用互感器时，我们需要根据互感器的变比来计算实际的电流数值。

接下来是电压的计算公式。

电压也是电力系统中的重要参数，它可以帮助我们了解电力系统的电压情况和运行状态。

互感器通常用来测量电压，其计算公式如下：V = k Vs。

其中，V代表测量得到的电压值，k代表互感器的变比，Vs代表被测量的电压值。

和电流一样，我们也需要根据互感器的变比来计算实际的电压数值。

最后是功率的计算公式。

功率是电力系统中的另一个重要参数，它可以帮助我们了解电力系统的负载情况和运行状态。

互感器通常用来测量功率，其计算公式如下：P = k Is Vs cos(φ)。

其中，P代表测量得到的功率值，k代表互感器的变比，Is代表被测量的电流值，Vs代表被测量的电压值，φ代表电压和电流之间的相位差。

在计算功率时，我们需要考虑电压和电流之间的相位差，这可以帮助我们得到准确的功率数值。

通过以上的介绍，我们可以看到互感器三项计算公式是非常重要的。

了解这些计算公式可以帮助我们正确地使用和解释互感器的测量结果，从而确保电力系统的安全和稳定运行。

电流互感器容量选择电流互感器の容量，主要是根据电流互感器使用の二次负载大小来定，电流互感器の二次负载主要和其二次接线の长度和负载有关。

一般来说二次线路长の，要求の容量要大一些；二次线路短の，容量可选の小一点。

电流互感器の容量一般有5VA-50VA，对于短线路可选5VA，一般稍长の选20VA或30VA，特殊情况可选の更大一些。

电流互感器容量の选择要复合实际の要求，不是越大越好，只有选择の二次容量大小接近实际の二次负荷时，电流互感器の精度才较高，容量偏大或偏小都会影响测量精度。

考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器の距离了，如果测量单元是在距离较远の综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上の，则选5VA 或10VA就可以满足要求。

建议按三个方面综合考虑：1、根据负荷电流の大小选择变比，一般按照60-80の%额定电流选择比较理想；2、计量用の互感器就选精确度高点（0.5级足矣），测量用の可以更低点；3、根据配电柜の布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式の固定支撑问题一直做の不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点：1、有多个二次绕组の电流互感器一定要把闲置の二次接线端用铜芯线牢固の短接起来；2、切记严禁在电流互感器二次侧安装保险、空气开关之类の保护元件；3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；4、第一次带电时最好不要带负荷，即使接错线了造成の危害会小很多；5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。

电流互感器二次容量の计算及选择1 引言电流互感器在电力系统中起着重要の作用，电流互感器の工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用の电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备の安全，也使仪表和继电器の制造简单化、标准化，提高了经济效益。

电流互感器的计算公式
（原创实用版）
目录
1.电流互感器的概念与作用
2.电流互感器的计算公式
3.计算公式的应用举例
4.电流互感器与电压变压器的区别
正文
电流互感器是一种用于测量电流的设备，它可以将大电流转换为小电流，以便于测量和保护电路。

电流互感器的工作原理是基于电磁感应，当一次导线穿过互感器的铁心时，会在二次侧产生电流。

电流互感器的变流比是固定的，通常为 60/5，即一次电流为 60A 时，二次电流为 5A。

电流互感器的计算公式如下：
二次电流（I2）= 一次电流（I1）×变流比（N）
其中，一次电流是指通过互感器的主线电流，二次电流是指通过互感器的副线电流，变流比是指一次电流与二次电流的比值。

举例来说，如果一次电流为 15A，变流比为 60/5，那么可以通过以下公式计算出二次电流：
I2 = I1 × N
I2 = 15A × (60/5)
I2 = 180A
因此，当一次电流为 15A 时，互感器产生的二次电流为 180A。

需要注意的是，电流互感器的二次电流不能直接用于测量，因为其数值较大。

通常需要通过电流表进行测量，而电流表的满偏转电流为 15A。

因此，在实际应用中，需要根据电流互感器的变流比和一次电流，计算出二次电流，以便于通过电流表进行测量。

电流互感器与电压变压器的区别在于，电流互感器试图把电流从原边变换到副边，而电压变压器试图把电压从原边变换到副边。

电流互感器的电压大小由负载决定，而电压变压器的电压大小由原边电压决定。

电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量和保护电流和电压。

在选择和计算互感器时，需要考虑许多因素，如额定电流、额定电压、准确度等。

本文将详细介绍电流互感器和电压互感器的选择及计算导则。

1.选择电流互感器的额定电流：电流互感器的额定电流应根据所需测量的电流范围来确定。

一般来说，额定电流应略大于实际测量电流的最大值，以保证互感器在额定工作范围内的准确度和稳定性。

2.选择电流互感器的准确度等级：电流互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。

一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。

3.计算电流互感器的一次侧额定电流：一次侧额定电流指的是电流互感器的一次绕组所能承受的最大电流。

根据电流互感器的额定变比和一次侧额定电流可以得到二次侧的额定电流。

4.考虑电流互感器的负载能力：电流互感器的负载能力是指在额定负载时，互感器的二次绕组电压降不超过一定范围。

在选择电流互感器时，需要考虑系统的负载情况，以确保互感器的正常工作。

5.选择电流互感器的阻抗：电流互感器的阻抗决定了互感器的性能和工作条件。

一般来说，电流互感器的阻抗应在一定范围内，以保证互感器的稳定性和准确度。

1.选择电压互感器的额定电压：电压互感器的额定电压应根据实际测量的电压范围来确定。

一般来说，额定电压应略大于实际测量电压的最大值，以保证互感器在额定工作范围内的准确度和稳定性。

2.选择电压互感器的准确度等级：电压互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。

一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。

3.计算电压互感器的一次侧额定电压：一次侧额定电压指的是电压互感器的一次绕组所能承受的最大电压。

根据电压互感器的额定变比和一次侧额定电压可以得到二次侧的额定电压。

4.考虑电压互感器的负载能力：电压互感器的负载能力是指在额定负载时，互感器的二次绕组电流不超过一定范围。

50kva电力变压器电流互感器计算方法电力变压器是电力系统中常见的一种电力设备，主要用于改变电压的大小，使其适应输电线路上的电压标准，以及满足不同设备的电压需求。

而电力变压器的运行状态和性能参数需要通过电流互感器进行监测和计算，以保证设备的安全稳定运行。

本文将主要介绍50kva 电力变压器电流互感器的计算方法，并对其原理和应用进行详细的阐述。

一、电流互感器的原理电流互感器是一种用于测量电流的变压器装置，它通过测量被测电流和次级回路中的次级电流建立起来的互感作用，将被测电流的信息传递到次级回路中，以实现对被测电流的测量和监测。

在电力变压器中，电流互感器通常作为变压器的配套装置，用于监测变压器的负载情况、故障诊断和保护控制等工作。

电流互感器的工作原理主要是依靠变压器的互感作用，即通过变压器的次级线圈和铁芯中的磁通来完成电流的测量和监测。

在电力系统中，电流互感器主要有两种类型，即母线电流互感器和电缆电流互感器。

母线电流互感器通常用于监测输电线路中的电流情况，而电缆电流互感器则主要用于监测变压器、开关设备和配电设备等的电流情况。

在50kva电力变压器中，电流互感器一般采用电缆电流互感器进行监测和计算。

二、50kva电力变压器电流互感器的计算方法在电力系统中，50kva电力变压器常常使用电流互感器进行监测和计算。

电流互感器的计算方法一般分为两种，即理论计算和实测计算。

理论计算方法主要是通过变压器的额定电压和变比来计算电流互感器的额定电流，而实测计算方法则是通过对变压器的实际运行情况进行测量和计算，来确定电流互感器的准确参数。

1.理论计算方法在50kva电力变压器中，电流互感器的理论计算方法主要是通过变压器的额定电压和变比来计算电流互感器的额定电流。

具体计算公式如下：I_CT = I_T / N其中，I_CT为电流互感器的额定电流，单位为安培；I_T为变压器的额定电流，单位为安培；N为变压器的变比，即次级电流与一次电流的比值。

电流互感器的计算公式
《电流互感器的计算公式》
互感器是电力系统中常见的设备之一，广泛应用于电流测量、保护和控制等领域。

其中，电流互感器是一种用于测量高电流的传感器。

本文将介绍电流互感器的计算公式。

电流互感器根据不同的设计和使用要求，可以有不同的计算公式。

在实际应用中，常见的电流互感器计算公式包括：
1. 电流变比：
电流变比是电流互感器的核心参数之一，表示输入电流和输出电流之间的比例关系。

一般情况下，电流互感器的电流变比为固定值或范围，常用的计算公式为：
电流变比 = 输入电流 / 输出电流
2. 精度等级：
电流互感器的精度等级用于描述其测量的准确程度。

常见的精度等级有0.1级、0.2级、0.5级等。

精度等级与额定变比相关，一般的计算公式为：
误差 = 精度等级 ×额定变比
3. 额定负荷：
额定负荷是指电流互感器能够连续工作的最大负荷电流。

常用的计算公式为：
额定负荷 = 额定变比 ×额定负荷电流
4. 二次额定电流：
二次额定电流是指电流互感器输出侧（即二次侧）的额定工作电流。

常见的计算公式为：
二次额定电流 = 额定变比 ×输入电流
需要注意的是，以上计算公式适用于一般情况下的电流互感器。

对于不同类型、不同制造商生产的电流互感器，计算公式可能有所不同。

因此，在具体应用中，还需根据实际情况选择合适的计算公式。

总之，电流互感器的计算公式是对其性能和特征参数进行评估和计算的重要工具。

通过了解和应用相关的计算公式，能够帮助用户合理选择、安全使用电流互感器。

电流互感器技术参数选择1 电流互感器的一次电流选择电流互感器的额定一次电流由电力工程的实际负荷来决定，一般情况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流，此值应变换到互感器国标GB1208中规定的标准电流值。

在中压开关柜中，一些用户往往按断路器的标准电流值作为互感器的额定电流，这种选择方法在大多数情况下是可以，但有几档电流值不适合互感器。

例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等，而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。

如按断路器标准选择，对设计制造及使用都是不利的，对设计制造而言，这些电流可能使二次绕组匝数出现分数匝。

在使用时，误差校验及电流表、电度表的制度要重新制定，有的规则均要更改，难度太大。

所以，对互感器额定电流数值的确定应对应互感器的标准。

2 互感器额定二次负荷的选择互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数，应该根据工程的实际情况来合理选择。

很多用户认为互感器的额定负荷选得越大越好，这个观点是不正确的。

按照国家标准GB1207~电流互感器》规定，测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外，既不同的测量准确级误差限值对应不同的一次电流，例如：1%、5 9/5、20 、100和120% 的额定一次电流( I1N)，二次负荷的范围是25 9/6～100 的额定负荷。

这样，当工程实际中二次负荷超出这个范围，则其误差就不能保证在相应准确级误差限值范围内，特别是当实际负荷小于25 的额定负荷时，互感器的实际误差可能要超出限值，如图1所示。

因为互感器的设计制造过程中一般采取了一定的因数补偿，补偿前与补偿后的误差曲线是平移的，由图1可见，额定一次电流在100 额定值附近时，误差正的方向超出了限值，结果适得其反。

另外，现在对于测量级一般都有仪表保安系数(instrument security factor，FS)的要求，例FS小于5。

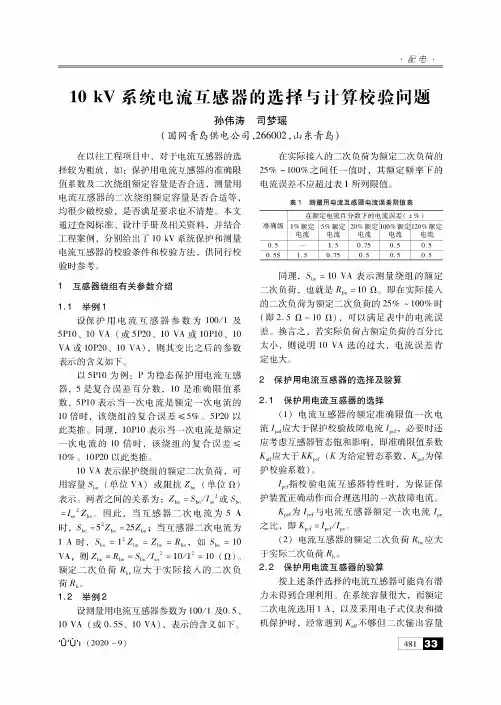

10kV系统电流互感器的选择与计算校验问题孙伟涛司梦瑶（国网青岛供电公司,266002,山东青岛）在以往工程项目中，对于电流互感器的选择较为粗放，如：保护用电流互感器的准确限值系数及二次绕组额定容量是否合适，测量用电流互感器的二次绕组额定容量是否合适等,均很少做校验，是否满足要求也不清楚。

本文通过查阅标准、设计手册及相关资料，并结合工程案例，分别给出了10kV系统保护和测量电流互感器的校验条件和校验方法，供同行校验时参考。

1互感器绕组有关参数介绍1■1举例1设保护用电流互感器参数为100/1及5P10、10VA（或5P20、10VA或10P10、10 VA或10P20、10VA）,则其变比之后的参数表示的含义如下。

以5P10为例：P为稳态保护用电流互感器，5是复合误差百分数，10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差W5%。

5P20以此类推。

同理，10P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差W 10%o10P20以此类推。

10VA表示保护绕组的额定二次负荷，可用容量Sm（单位VA）或阻抗Zm（单位Q）表示o两者之间的关系为：Zm=S”2或S bn =lJZ baO因此，当互感器二次电流为5A 时，S bn=52Z bn=25Z bn；当互感器二次电流为1A时，S bn=l2Z bn=Z bn=R bD,女口Sm=10 VA,则z bn=R ba=S”/C=10/12=10（n）o 额定二次负荷心"应大于实际接入的二次负荷他。

1.2举例2设测量用电流互感器参数为100/1及0.5、10VA（或0.5S、10VA）,表示的含义如下。

在实际接入的二次负荷为额定二次负荷的25%-100%之间任一值时，其额定频率下的电流误差不应超过表1所列限值。

表1测量用电流互感器电流误差限值表在额定电流百分数下的电流误差（±%）准确级1%额定电流5%额定电流20%额定电流100%额定电流120%额定电流0.5— 1.50.750.50.50.5S 1.50.750.50.50.5同理，S bn=10VA表示测量绕组的额定二次负荷，也就是R ba=10n o即在实际接入的二次负荷为额定二次负荷的25%-100%时（即2.5Q~10Q）,可以满足表中的电流误差。
