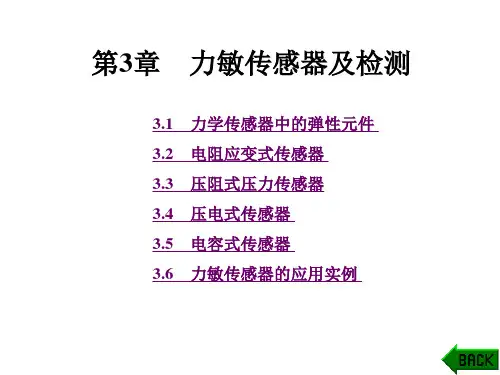

第3章 力敏传感器及检测(1)-金属应变片和半导体应变片

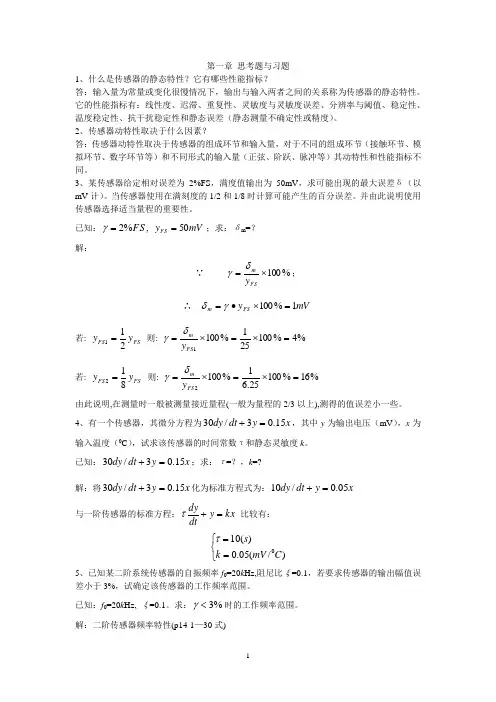

第一章 思考题与习题1、什么是传感器的静态特性？它有哪些性能指标？答：输入量为常量或变化很慢情况下，输出与输入两者之间的关系称为传感器的静态特性。

它的性能指标有：线性度、迟滞、重复性、灵敏度与灵敏度误差、分辨率与阈值、稳定性、温度稳定性、抗干扰稳定性和静态误差（静态测量不确定性或精度）。

2、传感器动特性取决于什么因素？答：传感器动特性取决于传感器的组成环节和输入量，对于不同的组成环节（接触环节、模拟环节、数字环节等）和不同形式的输入量（正弦、阶跃、脉冲等）其动特性和性能指标不同。

3、某传感器给定相对误差为2%FS ，满度值输出为50mV ，求可能出现的最大误差δ（以mV 计）。

当传感器使用在满刻度的1/2和1/8时计算可能产生的百分误差。

并由此说明使用传感器选择适当量程的重要性。

已知：FS %2=γ, mV y FS 50=；求：δm =？解：∵ %100⨯=FS my δγ；∴ mV y FS m 1%100=⨯∙=γδ若: FS FS y y 211= 则: %4%100251%1001=⨯=⨯=FS m y δγ 若: FS FS y y 812=则: %16%10025.61%1002=⨯=⨯=FS m y δγ 由此说明,在测量时一般被测量接近量程(一般为量程的2/3以上),测得的值误差小一些。

4、有一个传感器，其微分方程为x y dt dy 15.03/30=+，其中y 为输出电压（mV ），x 为输入温度（0C ），试求该传感器的时间常数τ和静态灵敏度k 。

已知：x y dt dy 15.03/30=+；求：τ=？，k =?解：将x y dt dy 15.03/30=+化为标准方程式为：x y dt dy 05.0/10=+ 与一阶传感器的标准方程：kx y dtdy =+τ 比较有： ⎩⎨⎧==)/(05.0)(100C mV k s τ 5、已知某二阶系统传感器的自振频率f 0=20k Hz,阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。

第1章 概述1.1 什么是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

1.2 传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

1.3 传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。

1.4 传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。

（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。

（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。

（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。

1.5 传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化 （5）传感器的微型化1.6改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4) 屏蔽、隔离与干扰抑制 (5) 稳定性处理第2章传感器的基本特性2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。

主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。

2.2 传感器输入-输出特性的线性化有什么意义？如何实现其线性化？答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。

常用的线性化方法是：切线或割线拟合，过零旋转拟合，端点平移来近似，多数情况下用最小二乘法来求出拟合直线。

第一章 传感器基础l。

检测系统由哪几部分组成? 说明各部分的作用。

答:一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息猎取、转换、显示和处理等功能。

固然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图.检测系统的组成框图传感器是把被测量转换成电学量的装置，显然,传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统猎取信息的质量往往是由传感器的性能确定的,因为检测系统的其它环节无法添加新的检测信息同时不易消除传感器所引入的误差.测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

依照需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作.显示记录装置是检测人员和检测系统联系的要紧环节,要紧作用是使人们了解被测量的大小或变化的过程。

2。

传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器） 被测量—转换原理—序号主称--传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记.见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记.见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变,仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等,（其中I、Q不用）.例：应变式位移传感器： C WY—YB-20;光纤压力传感器：C Y-GQ—2。

3。

测量稳压电源输出电压随负载变化的情况时,应当采纳何种测量方法? 如何进行？答:测定稳压电源输出电压随负载电阻变化的情况时，最好采纳微差式测量。

此刻输出电压认可表示为U，U=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。

假如采纳偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，那个小量造成的U的变化就很难测准.测量原理如下图所示:图中使用了高灵敏度电压表——毫伏表和电位差计，Rr和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和Rw表示电位差计的参数.在测量前调整R1使电位差计工作电流I1为标准值。

一选择题1、半导体应变片具有( A )等优点。

A.灵敏度高B.温度稳定性好C.可靠性高D.接口电路复杂2、常用于测量大位移的传感器有( A )A.感应同步器B.应变电阻式C.霍尔式D.涡流式3、将电阻应变片贴在( C )上，就可以分别做成测力、位移、加速度等参数的传感器。

A.质量块B.导体C.弹性元件D.机器组件4、半导体热敏电阻率随着温度上升，电阻率( B )A.上升B.迅速下降C.保持不变D.归零5、在以下几种传感器当中( C )属于自发电型传感器。

A、电容式B、电阻式C、压电式D、电感式6、( C )的数值越大,热电偶的输出热电势就越大。

A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率7、将超声波（机械振动波）转换成电信号是利用压电材料的( C )。

A、应变效应B、电涡流效应C、压电效应D、逆压电效应8、在电容传感器中，若采用调频法测量转换电路，则电路中( B )。

A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变9、在两片间隙为1mm的两块平行极板的间隙中插入( C )，可测得最大的容量。

A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片10、( D )热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响11、当石英晶体受压时，电荷产生在( B )。

A、Z面上B、X面上C、Y面上D、X、Y、Z面上12、汽车衡所用的测力弹性敏感元件是( C )。

A、悬臂梁B、弹簧管C、实心轴D、圆环13、在热电偶测温回路中经常使用补偿导线的最主要的目的是( C )。

A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度14、减小霍尔元件的输出不等位电势的办法是( C )。

A、减小激励电流B、减小磁感应强度C、使用电桥调零电位器15、发现某检测仪表机箱有麻电感,必须采取( B )措施。

自动检测技术第三章复习题（附答案）第三章压力及力检测一、选择题1、将超声波（机械振动波）转换成电信号是利用压电材料的（C）蜂鸣器中发出“嘀……嘀……”声的压电片发声原理是利用压电材料的（D）在电子打火机和煤气灶点火装置中，利用的是压电材料的（C）A.应变效应B.电涡流效应C.压电效应D.逆压电效应2、使用压电陶瓷制作的力或压力传感器可测量（C）。

A.人的体重B.车刀的压紧力C.车刀在切削时感受到的切削力的变化量D.自来水管中的水的压力3、应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择（ C ）测量转换电路。

A．单臂半桥 B．双臂半桥 C．四臂全桥4、以下几种传感器当中（ C ）属于自发电型传感器。

A、电容式B、电阻式C、压电式D、电感式5、属于四端元件的是( C )。

A、应变片B、压电晶片C、霍尔元件D、热敏电阻6、半导体薄片置于磁场中，当有电流流过是，在垂直于电流和磁场的方向上将产生电动势，这种现象称为（C）。

A、压电效应B、压磁效应C、霍尔效应D、电涡流效应二、填空题1、由于而引起导电材料变化的现象，叫应变效应。

（变形电阻）2、电容式传感器利用了将非电量的变化转换为电容的变化来实现对物理量的测量。

3、变极距型电容传感器做成差动结构后，灵敏度提高原来的 2 倍。

4、在电介质的极化方向上施加交变电场或电压，它会产生机械变形，当去掉外加电场时，电介质变形随之消失，这种现象称为逆压电效应。

5、压电式传感器的工作原理是以晶体的压电效应为理论依据。

6、电阻应变片的工作原理是基于金属的应变效应。

7、霍尔电势与半导体薄片的厚度成反比。

8、在压电晶片的机械轴上施加力，其电荷产生在X面9、霍尔元件采用恒流源激励是克服温漂10、电阻应变片的温度补偿方法通常有和两大类。

（线路补偿法应变片自补偿法）11、按工作原理的不同，电容式传感器可分为、、和三种类型。

第一种常用于测量，第二种常用于测量，第三种常用于测量。

传感器与自动检测技术一、填空题（每题3分）1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。

2、金属材料的应变效应是指金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。

3、半导体材料的压阻效应是半导体材料在受到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。

4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化。

5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。

6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。

7、固体受到作用力后电阻率要发生变化，这种现象称压阻效应。

8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。

9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。

10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。

11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。

12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。

13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。

14、要把微小应变引起的微小电阻变化精确地测量出来，需采用特别设计的测量电路，通常采用电桥电路。

第三章 常用传感器与敏感元件3-1 在机械式传感器中，影响线性度的主要因素是什么？可举例说明。

解答：主要因素是弹性敏感元件的蠕变、弹性后效等。

3-2 试举出你所熟悉的五种机械式传感器，并说明它们的变换原理。

解答：气压表、弹簧秤、双金属片温度传感器、液体温度传感器、毛发湿度计等。

3-3 电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。

电阻丝应变片主要优点是性能稳定，现行较好；主要缺点是灵敏度低，横向效应大。

半导体应变片主要优点是灵敏度高、机械滞后小、横向效应小；主要缺点是温度稳定性差、灵敏度离散度大、非线性大。

选用时要根据测量精度要求、现场条件、灵敏度要求等来选择。

3-4 有一电阻应变片（见图3-84），其灵敏度S g ＝2，R ＝120。

设工作时其应变为1000，问R ＝？设将此应变片接成如图所示的电路，试求：1）无应变时电流表示值；2）有应变时电流表示值；3）电流表指示值相对变化量；4）试分析这个变量能否从表中读出？解：根据应变效应表达式R /R =S g 得 R =S g R =2100010-6120= 1）I 1=R =120=0.0125A=2）I 2=(R +R )=(120+0.012475A= 3）=(I 2-I 1)/I 1100%=%4）电流变化量太小，很难从电流表中读出。

如果采用高灵敏度小量程的微安表，则量程不够，无法测量的电流；如果采用毫安表，无法分辨的电流变化。

一般需要电桥来测量，将无应变时的灵位电流平衡掉，只取有应变时的微小输出量，并可根据需要采用放大器放大。

3-5 电感传感器（自感型）的灵敏度与哪些因素有关？要提高灵敏度可采取哪些措施？采取这些措施会带来什么样后果？解答：以气隙变化式为例进行分析。

20022N A dLS d μδδ==- 又因为线圈阻抗Z =L ，所以灵敏度又可写成20022N A dZ S d μωδδ==-图3-84 题3-4图由上式可见，灵敏度与磁路横截面积A 0、线圈匝数N 、电源角频率、铁芯磁导率0，气隙等有关。

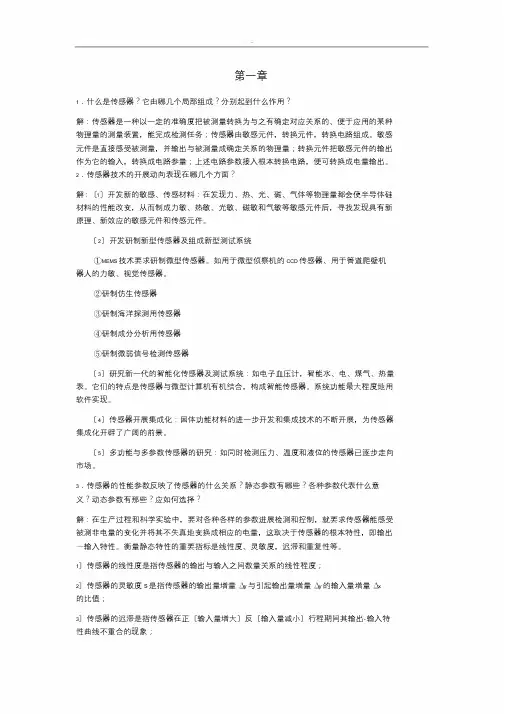

第一章1．什么是传感器？它由哪几个局部组成？分别起到什么作用？解：传感器是一种以一定的准确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入根本转换电路，便可转换成电量输出。

2．传感器技术的开展动向表现在哪几个方面？解：〔1〕开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

〔2〕开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器〔3〕研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

〔4〕传感器开展集成化：固体功能材料的进一步开发和集成技术的不断开展，为传感器集成化开辟了广阔的前景。

〔5〕多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进展检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的根本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1〕传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2〕传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值；3〕传感器的迟滞是指传感器在正〔输入量增大〕反〔输入量减小〕行程期间其输出-输入特性曲线不重合的现象；4〕传感器的重复性是指传感器在输入量按同一方向作全量程连续屡次变化时，所得特性曲线不一致的程度。

1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？答：绝对误差是测量结果与真值之差,即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示,即: 相对误差=绝对误差/测量值×100%引用误差是绝对误差与量程之比,以百分数表示,即: 引用误差=绝对误差/量程×100%1—3什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值减去被测量的真值。

测量误差的表示方法：绝对误差、实际相对误差、引用误差、基本误差、附加误差。

当被测量大小相同时，常用绝对误差来评定测量准确度；相对误差常用来表示和比较测量结果的准确度；引用误差是仪表中通用的一种误差表示方法，基本误差、附加误差适用于传感器或仪表中。

2－1：什么是传感器？它由哪几部分组成？它的作用及相互关系如何？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

通常，传感器由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

2—2：什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义？答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

灵敏度定义是输出量增量Δy与引起输出量增量Δy的相应输入量增量Δx 之比。

传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

输出与输入关系可分为线性特性和非线性特性。

传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象称为迟滞。

《传感器与自动检测技术》作业电信10—2班 马小龙 10061102133.3金属电阻式应变片和半导体电阻应变片在工作原理上有何不同？答：金属电阻式应变片是利用金属材料的电阻定律，应变片的结构尺寸变化时，电阻相应地变化，其电导率P 并未发生变化。

而半导体电阻应变片的工作原理基于材料的压阻效应。

压阻效应又是指当半导体材料的某一轴向受外力作用是，其电导率P 则发生变化的现象。

3.5如下图所示为一直流电桥，供电电源电动势E=3v ，R3=R4=100，R1和R2为相同型号的电阻应变片，其电阻值均为100，灵敏度系数K=2.0.两只应变片分别粘贴于等强度梁同一截面的正、反两面。

设等强度梁在变力后产生的应变为5000µε，试求此时电桥输出端电压Uo.解：此电桥为采用全桥工作方式，故5.7410532430=⨯⨯⨯==-U K U εmV 3.6哪些因素引起应变片的温度误差，写出相应误差表达式，并说明电路补偿的原理。

答：（1）由于测量现场环境温度的改变而给测量带来的附加误差 , 称为应变片的温度误差。

产生应变片温度误差的主要因素有 : a 、电阻温度系数的影响：:敏感栅的电阻丝阻值随温度变化的关系可用下式表示：当温度变化Δ t 时 , 电阻丝电阻的变化值为 ΔRt=Rt- R0= Ro α o Δ t ；b 、试件材料和电阻丝材料的线膨胀系数的影响 ：当试件与电阻丝材料的线膨胀系数相同时 , 不论环境温度如何变化 , 电阻丝的变形仍和自由状态一样 , 不会产生附加变形。

当试件和电阻丝线膨胀系数不同时 , 由于环境温度的变化 , 电阻丝会产生附加变形 , 从而产生附加电阻。

有：Δ R /Ro=αΔ t 。

(2)电阻应变片的温度补偿方法:电阻应变片的温度补偿方法通常有线路补偿法和应变片自补偿两大类。

1) 线路补偿法 :电桥补偿是最常用的且效果较好的线路补偿法。

图 3 - 4所示是电桥补偿法的原理图。

3.3 金属电阻式应变片和半导体电阻应变片在工作原理上有何不同?答：金属应变片的工作原理是基于金属的应变效应，利用的是金属材料的电阻定律，应变片的结构尺寸变化时，电阻相应地变化，其电阻率p并未发生变化。

半导体应变片的工作原理是基于半导体材料的压阻效应，压阻效应又是指当半导体材料的某一轴向受力作用，其电导率p则发生变化的现象。

3.5 题3.5图所示为一直流电桥，供电电源电动势E=3V R3 R4 100 Q ，R和R2为相同型号的电阻应变片，其电阻均为100Q，灵敏度系数K=2.0。

两只应变片分别粘贴等强度梁同一截面的正、反两面。

设等强度梁在受力后产生的应变为5000卩& ，试求此时电桥输出端电压U a。

题3.5图3解：此电桥为输出对称电桥，故U。

f 2 3 5 1015/mV2 23.6 哪些因素引起应变片的温度误差，写出相对误差表达式，并说明电路补偿法的原理。

答: (1)引起应变片的温度误差的因素：①由于电阻丝温度系数的存在，当温度改变时，应变片的标称电阻值发生变化。

②当试件与与电阻丝材料的线膨胀系数不同时，由于温度的变化而引起的附加变形，使应变片产生附加电阻(2)相对误差表达式：(3)电路补偿法的原理：图3.6为电路补偿法的原理图。

电桥输出电压U。

与桥臂参数的关系为:U 0 A( R i R4 R B R3) 0工程上，一般按R i R4 R B R3选取桥臂电阻。

当温度升高或降低t t t o时，两个应变片因温度而引起的电阻变化量相等，电桥仍处于平衡状态，则U 0 A[( R1 R1t ) R4 ( R B R Bt)R3)] 0R又有新的增量R i RKU o AR1R4K②变面积型电感传感器：这种传感器的铁芯和衔铁之间的相对覆盖面积（即磁通截面）随被测量的变化而改变，从而改变磁阻。

它的灵敏度为常数，线性度也很好。

③螺管插铁型电感传感器它由螺管线圈和与被测物体相连的柱型衔铁构成。
