华为实训 路由器动态路由协议RIP的配置

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。

二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。

（2）配置路由器基本参数，包括主机名、密码等。

（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。

2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。

（2）配置接口VLAN，实现不同VLAN之间的隔离。

（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。

3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。

（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。

4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。

（2）配置静态路由，实现特定网络之间的互通。

5. 动态路由配置（1）配置RIP协议，实现网络自动路由。

（2）配置OSPF协议，实现网络自动路由。

6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。

（2）配置策略路由，实现不同数据包的转发。

7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。

（2）配置NAT转换，实现内部网络访问外部网络。

8. 路由器安全配置（1）配置ACL，实现访问控制。

（2）配置IPsec VPN，实现远程访问。

（3）配置端口安全，防止未授权访问。

五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。

实现了不同网络之间的互通，满足了网络需求。

rip路由协议配置实验心得
1、通过本次实验，我学会了如何使用rip动态路由协议，收颇丰。

但是我认为自己的水平确实仍有不足，对于相应的配置也只是达到会用的阶段，只能根据网络的相关资料，照葫芦画瓢，还差十万八千里，所以课后自学我还得继续加油。

2、通过本次实验，我学习了华为路由器IP地址的配置、动态路由协议rip的配置、路由规划和网络测试，在完成rip动态路由配置后，最远两端能够ping通。

3、在配置交换机的RIP协议时，首次输入routerrip命令会出现“IProutingnotenabled”的报错提示，这是由于三层交换机默认不开启路由功能，因此使用iprouting来启动路由。

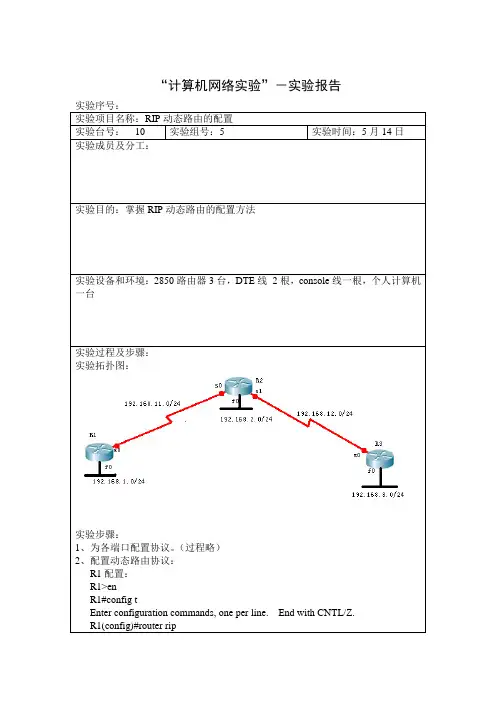

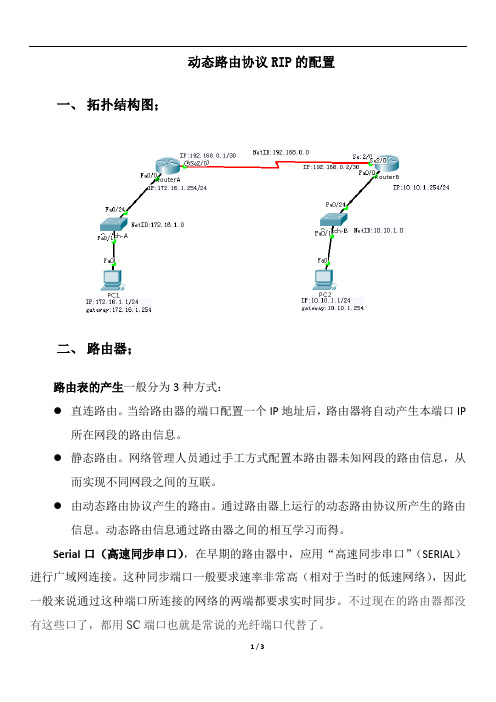

动态路由协议RIP的配置一、拓扑结构图；二、路由器；路由表的产生一般分为3种方式：●直连路由。

当给路由器的端口配置一个IP地址后，路由器将自动产生本端口IP所在网段的路由信息。

●静态路由。

网络管理人员通过手工方式配置本路由器未知网段的路由信息，从而实现不同网段之间的互联。

●由动态路由协议产生的路由。

通过路由器上运行的动态路由协议所产生的路由信息。

动态路由信息通过路由器之间的相互学习而得。

Serial口（高速同步串口），在早期的路由器中，应用“高速同步串口”（SERIAL）进行广域网连接。

这种同步端口一般要求速率非常高（相对于当时的低速网络），因此一般来说通过这种端口所连接的网络的两端都要求实时同步。

不过现在的路由器都没有这些口了，都用SC端口也就是常说的光纤端口代替了。

三、技术原理；RIP路由协议是以跳数作为度量值来计算路由的。

RIP v1不支持可变长度子网掩码，因此进行子网规划的网络需要设置RIP的版本号。

RIP的配置命令为：Router(config)# Router rip /*启动RIP路由协议。

Router(config-Router)# network 直连网络的网络地址/*发布路由器的直连网络。

Router(config-Router)# version 2 /*设置RIP路由协议的版本号。

Serial端口，必须进行时钟频率配置。

四、配置步骤；PC1的IP地址配置为：172.16.1.1，其子网掩码配置为：255.255.255.0，网关配置为：172.16.1.254；PC2的IP地址配置为：10.10.1.1，其子网掩码配置为：255.255.255.0，网关配置为：10.10.1.254；实验步骤：1．在路由器（RouterA和RouterB）上配置端口Fa 0/0的IP地址，端口Se 2/0的IP地址与时钟频率。

（此为路由器的基本配置）RouterA(config)#inter fast 0/0 /*进入RouterA的0模块0端口RouterA(config-if)#ip address 172.16.1.254 255.255.255.0/*将RouterA的0模块0端口的IP地址配置为：172.16.1.254，掩码：255.255.255.0RouterA(config-if)#no shutdown /*开启RouterA(config)#inter serial 2/0 /*进入RouterA的串口Serial 2/0RouterA(config-if)#ip address 192.168.0.1 255.255.255.252/*将RouterA的串口Serial 2/0的IP地址配置为：192.168.0.1，掩码：255.255.255.252RouterA(config-if)#clock rate 64000 /*配置Serial 2/0的时钟频率为64000RouterA(config-if)#no shutdown /*开启注意：RouterB的Serial 2/0就不用再配置时钟频率。

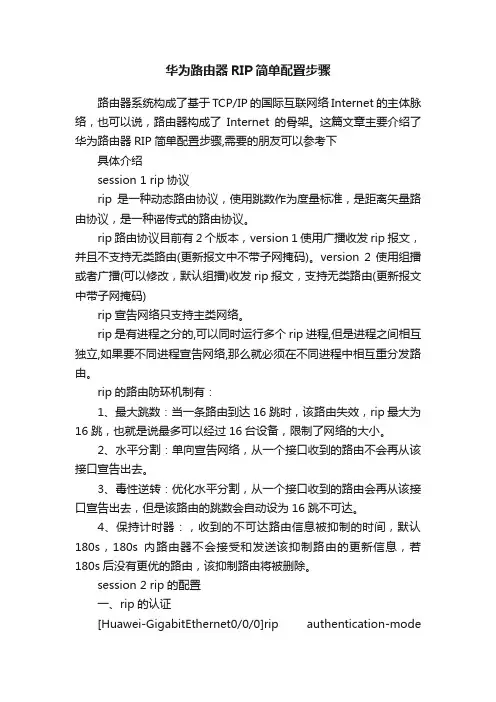

华为路由器RIP简单配置步骤路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。

这篇文章主要介绍了华为路由器RIP简单配置步骤,需要的朋友可以参考下具体介绍session 1 rip协议rip是一种动态路由协议，使用跳数作为度量标准，是距离矢量路由协议，是一种谣传式的路由协议。

rip路由协议目前有2个版本，version 1 使用广播收发rip报文，并且不支持无类路由(更新报文中不带子网掩码)。

version 2 使用组播或者广播(可以修改，默认组播)收发rip报文，支持无类路由(更新报文中带子网掩码)rip宣告网络只支持主类网络。

rip是有进程之分的,可以同时运行多个rip进程,但是进程之间相互独立,如果要不同进程宣告网络,那么就必须在不同进程中相互重分发路由。

rip的路由防环机制有：1、最大跳数：当一条路由到达16跳时，该路由失效，rip最大为16跳，也就是说最多可以经过16台设备，限制了网络的大小。

2、水平分割：单向宣告网络，从一个接口收到的路由不会再从该接口宣告出去。

3、毒性逆转：优化水平分割，从一个接口收到的路由会再从该接口宣告出去，但是该路由的跳数会自动设为16跳不可达。

4、保持计时器：，收到的不可达路由信息被抑制的时间，默认180s，180s内路由器不会接受和发送该抑制路由的更新信息，若180s后没有更优的路由，该抑制路由将被删除。

session 2 rip的配置一、rip的认证[Huawei-GigabitEthernet0/0/0]rip authentication-modemd5 usual cipher 123 在接口上做rip认证，MD5密文通用格式的加密，密码123(两端都需要配置)二、rip报文的单播发送和更新源检查1、单播发送rip报文，应用于NBMA非广播多路网络，如framerelay、ATM、X.25，解决了这些网络无法收发组播和广播报文的问题[Huawei]rip 1[Huawei-rip-1]peer 12.1.1.2 手动指定单播发送的rip邻居[Huawei-rip-1]quit2、rip检查更新源会检测对端接口是否和本端接口在同一个网段，在P2P网络中链路的两端ip地址属于不同的网段，必须取消报文源检测才能建立邻居关系[Huawei]rip 1[Huawei-rip-1]undo verify-source 关闭了更新源检测，默认情况下已开启[Huawei-rip-1]quit三、rip的发布聚合路由[Huawei]interface g0/0/0[Huawei-GigabitEthernet0/0/1]rip summary-address 192.168.0.0 255.255.0.0 avoid-feedback 向外宣告一条聚合路由，并且禁止从该接口学习到相同的聚合路由，以防止产生路由环路四、路由防环命令1、水平分割，开启水平分割功能，默认开启。

南华大学计算机科学与技术学院实验报告（2020－2021学年度第二学期）课程名称计算机网络原理实验名称路由器RIP动态路由配置姓名：学号：专业：班级：地点：教师：一、实验名称路由器RIP动态路由配置二、实验目的路由器RIP动态路由配置：1.掌握RIP协议的配置方法；2.掌握查看通过动态路由协议RIP学习产生的路由；3.熟悉广域网线缆的链接方式。

三、实验内容和要求假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。

现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。

为了简化网管的管理维护工作，学校决定采用RIPV2协议实现互通。

1.网络拓扑结构设计。

2.动态路由协议RIP配置。

3.验证配置结果是否符合设计要求。

四、实验环境1.运行 Windows 10操作系统的PC一台。

2.下载CISCO公司提供的Packet Tracer版本6.2。

五、操作方法与实验步骤1.新建packet tracer拓扑图;2.在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1；3.路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000；4.主机和交换机通过直连线，主机与路由器通过交叉线连接；5.在S3560上配置RIPV2路由协议；6.在路由器R1、R2上配置RIPV2路由协议；7.将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址；路由器R1配置：路由器R2配置：8.验证PC1、PC2主机之间可以互相同信。

六、实验数据记录和结果分析通过Ping命令测试pc机之间的连通性，得到如上数据，表名pc机之间是连通的，路由器配置成功。

七、实验体会、质疑和建议通过本次实验我掌握了路由器RIP协议的配置方法，以及如何查看通过动态路由协议RIP学习产生的路由，并熟悉广域网线缆的链接方式。

华为RIP路由配置教程有哪些命令路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。

这篇文章主要介绍了华为RIP路由配置教程,需要的朋友可以参考下一、RIP基础配置1、配置RIP进程全局进程[Huawei]rip 10VPN下的RIP进程[Huawei]rip vpn-instance 1RIP只在指定网段上的接口运行。

对于不在指定网段上的接口，RIP既不在它上面接收和发送路由，也不将它的接口路由转发出去。

因此，RIP启动后必须指定其工作网段。

2、配置RIP进程描述(可选)[Huawei-rip-10]description test3、禁止对RIP报文源地址检查(可选)[Huawei-rip-10]undo verify-source缺省情况下，使能了对收到的RIP路由更新报文进行源IP地址的检测，即检查发送报文的接口IP跟接收报文的IP地址是否在同一网段。

如果不同，则该RIP报文不被设备处理。

但当在P2P网络中链路两端的IP地址属于不同网络时，只有取消报文的源地址检查，才能建立起正常的邻居关系。

4、指定RIP生效的网段(即宣告网络)。

[Huawei-rip-10]network 172.16.0.0宣告时不带子网掩码，因为该地址必须是自然网段，不能是子网地址(与OSPF等不一样)，如果路由器连接了一个自然段的多个子网，也只需用一条对应自然网段的命令使能RIP。

一个接口只能与一个RIP 进程相关联。

5、指定RIP邻居的IP地址(可选，仅用于NBMA网络)[Huawei-rip-10]peer 172.16.0.1通常情况下，RIP使用广播或组播地址发送报文。

如果在不支持广播或组播报文的链路上运行RIP，则必须在链路两端手工相互指定RIP 的邻居，这样报文就会以单播形式发送到对端。

通常情况下不推荐使用该命令，因为会造成对端同时收到同一报文的组播(或广播)和单播两种形式。

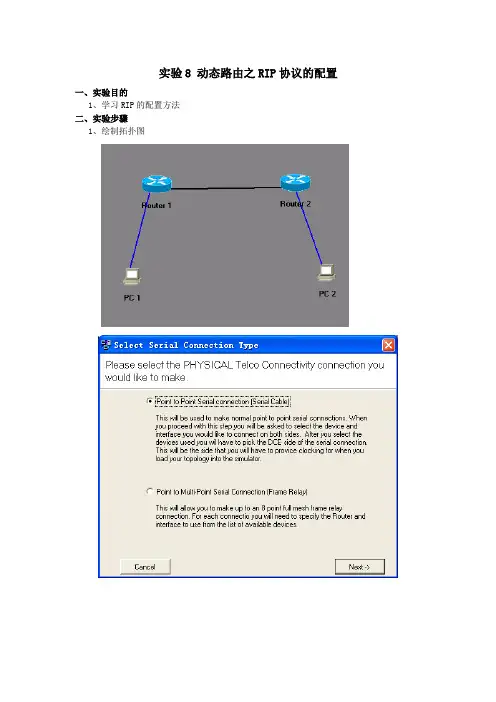

实验8 动态路由之RIP协议的配置一、实验目的1、学习RIP的配置方法二、实验步骤1、绘制拓扑图在绘图过程中，按照“够用为度”的原则，选择805型号路由器。

同时，在给两台路由器之间布线时要选择点到点类型，选择为DCE端的设备不要忘记配置时钟信号。

2、配置路由器（1）通过Boson NetSim中的工具栏按钮“eRouters”选择“R1”并按照下面的过程进行路由器进本参数的配置：Router>enableRouter#config tRouter(config)#hostname R1R1(config)#interface e0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shutR1(config-if)#interface s0R1(config-if)#ip add 10.0.0.1 255.0.0.0R1(config-if)#no shutR1(config-if)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 10.0.0.0R1(config-router)#endR1(config-router)#show run通过Boson NetSim中的工具栏按钮“eRouters”选择“R2”并按照下面的过程进行路由器进本参数的配置：Router>enableRouter#config tRouter(config)#hostname R2R2(config)#interface e0R2(config-if)#ip add 192.168.2.1 255.255.255.0R2(config-if)#no shutR2(config)#interface s0R2(config-if)#ip add 10.0.0.2 255.0.0.0R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#router ripR2(config-router)#network 10.0.0.0R2(config-router)#network 192.168.2.0R2(config-router)#endR2(config-router)#show run通过Boson NetSim中的工具栏按钮“eStations”选择“PC1”并按照下面的过程进行路由器进本参数的配置：C:>ipconfig /ip 192.168.1.2 255.255.255.0C:>ipconfig /dg 192.168.1.1通过Boson NetSim中的工具栏按钮“eStations”选择“PC2”并按照下面的过程进行路由器进本参数的配置：C:>ipconfig /ip 192.168.2.2 255.255.255.0C:>ipconfig /dg 192.168.2.13、测试在PC1下：Ping 192.168.2.2(可以ping通)4、检查配置在特权模式下，运行show ip protocols，观察显示信息在特权模式下，运行show ip route，查看路由信息在特权模式下，运行debug ip rip，查看rip收发情况。
