电工学简明教程

电工学简明教程_第三版_课后答案电工学简明教程（第三版）课后答案在学习电工学的过程中，课后习题的答案往往是我们检验自己知识掌握程度、巩固所学内容的重要参考。

下面，我将为大家详细呈现《电工学简明教程（第三版）》的课后答案，并对一些重点和难点问题进行解释和说明。

首先，让我们来看看电路部分的习题。

在第一章中，关于电路基本概念和定律的题目，答案的重点在于对电流、电压、电阻等基本物理量的理解和运用。

例如，在计算电路中的电流和电压时，我们需要熟练运用欧姆定律，即 I ＝ U ／ R 。

通过课后习题的练习，我们可以更好地掌握如何根据给定的电路参数求出未知量。

在第二章，我们学习了电路的分析方法。

对于复杂电路的分析，节点电压法和回路电流法是常用的工具。

在习题答案中，我们会看到如何正确地选择节点和回路，列出相应的方程，并求解出各支路的电流和电压。

这需要我们对电路的结构有清晰的认识，并且能够熟练运用数学方法进行求解。

接下来是第三章的暂态电路分析。

这部分的课后习题主要涉及到一阶电路的零输入响应、零状态响应和全响应。

答案中会详细展示如何利用初始值和时间常数来计算电路在不同时刻的电压和电流。

理解暂态过程的特点和规律对于解决这部分的习题至关重要。

在电机和变压器部分，第四章的习题答案围绕着直流电机和交流电机的工作原理、结构特点和性能参数展开。

我们需要了解电机的电磁关系、转矩方程和调速方法等内容。

例如，在计算电机的转速、转矩和功率时，要准确运用相应的公式。

第五章的变压器部分，课后答案重点解释了变压器的工作原理、变比关系和等效电路。

通过习题的练习，我们可以掌握如何计算变压器的电压、电流和功率变换，以及如何分析变压器的运行特性。

在电气控制部分，第六章的习题答案涵盖了各种电气控制电路的设计和分析。

我们需要学会读懂电路图，理解各种电器元件的作用和工作原理，例如接触器、继电器等。

同时，能够根据控制要求设计出合理的电气控制电路。

第七章的电工测量部分，课后答案主要涉及到各种电工测量仪器的使用和测量误差的分析。

目录•课程概述与教学目标•电路基础概念与定律•直流电路分析与应用•交流电路基本概念与性质•三相交流电路分析与计算•电机与变压器基本原理及应用•供电系统与安全用电常识•实验技能培养与操作规范课程概述与教学目标03适用范围适用于高职高专、成人教育等电气类专业教学01教材内容包括电路基础、电机与变压器、电气控制、可编程控制器等内容02教材特点简明扼要、重点突出、注重实践应用电工学简明教程第三版介绍1 2 3掌握电工学基本概念、基本原理和基本分析方法知识目标培养学生独立分析问题和解决问题的能力，提高实践技能能力目标培养学生工程意识和创新意识，提高综合素质素质目标教学目标与要求教学内容与方法教学内容根据教材内容和教学目标，合理安排各章节的教学内容和顺序教学方法采用讲授、讨论、案例分析、实验教学等多种教学方法，注重理论与实践相结合课程评估与反馈评估方式采用平时成绩、实验成绩、期末考试成绩等多种评估方式，全面评价学生学习效果反馈机制建立有效的学生反馈机制，及时了解学生学习情况和问题，调整教学策略和方法电路基础概念与定律电路组成及基本物理量电路组成电路由电源、负载、导线和开关等基本元件组成，形成闭合回路以传输电能。

基本物理量电流、电压、功率等是描述电路状态的基本物理量，其中电流表示电荷的流动速率，电压表示单位时间内通过导体的电荷数所产生的电势差，功率则表示单位时间内转换、使用或耗散的电能。

欧姆定律及其应用欧姆定律欧姆定律指出，在闭合电路中，电流与电压成正比，与电阻成反比，即I=U/R，其中I表示电流，U表示电压，R表示电阻。

应用欧姆定律是分析线性电阻电路的基本定律，可用于计算电路中的电流、电压和电阻等参数，还可推广至交流电路中的复数表示形式。

电阻串并联及等效变换电阻串联电阻串联时，总电阻等于各电阻之和，即R=R1+R2+...+Rn，串联电路中的电流处处相等。

电阻并联电阻并联时，总电阻的倒数等于各电阻倒数之和，即1/R=1/R1+1/R2+...+1/Rn，并联电路中的电压处处相等。

电工学简明教程第1章电路及其分析方法1.1电路的作用与组成部分1)组成;电源.负载.中间环节2)作用;实现电能的传输和转换1.2电路模型1)电路模型简称电路1.3电压和电流的参考方向1)在分析与计算电路时,常可任意选定某一方向作为电流的参考方向.所选的电流的参考方向并不一定与电流的实际方向一致2)在参考方向选定之后,电流之值才有正负之分1.4电源有载工作.开路与短路1)额定电压=U N 额定电流=I N 额定功率=R N2)电压.电流和功率的实际值不一定等于它们的额定值1.6电阻的串联和并联1)两个串联电阻可以用一个等效电阻R来代替,等效的条件是在同一电压U的作用下电流I保持不变.2)等效电阻等于各个串联电阻之和.R=R1+R23)两个并联电阻也可用一个等效电阻R来代替4) 等效电阻的倒数等于各个并联电阻的倒数之和1／R=1／R1+1／R2第2章正弦交流电路2.1正弦电压与电流1)正弦量变化一次所需的时间(秒)称为周期T.每秒内变化的次数称为频率F,它的单位是赫[兹](HZ)2)正弦量在任一瞬间的值称为瞬时值;用小写字母来表示,如ｉ,ｕ及ｅ分别表示电流,电压及电动势的瞬时值.瞬时值中最大的值称为幅值或最大值,用带下标ｍ的大写字母来表示,如Iｍ,Um及Em分别表示电流,电压及电动势的幅值.3)正弦电流,电压和电动势的大小往往不是用它们的幅值,是常用有效值(均方根值)来计量.4)t=0时的相位角称为初相位角或初相位5)两个同频率正弦量的相位角之差或初相位角之差,称为相位角差或相位差,用φ表示6)在电阻元件的交流电路中,电流和电压是同相的(相位差φ=0)7)在电感元件电路中，在相位上电流比电压滞后90°（相位差φ=+90°）8）在电容元件电路中，在相位上电流比电压超前90°（φ=-90°）9）在电阻元件电路中，电压的幅值（或有效值）与电流的幅值（或有效值）之比值，就是电阻R10）在电感元件电路中，电压的幅值（或有效值）与电流的幅值（或有效值）之比值为ωL它的单位为欧[姆]11）在电感元件电路中，电压的幅值（或有效值）与电流的幅值（或有效值）之比值为1／ωC它的单位为欧[姆]12)阻抗的实部为“阻”,虚部为“抗”13)对电感性电路(XL>XC),φ为正;对电容性电路(XL<XC),φ为负14)在交流电路中,平均功率一般不等于电压与电流的有效值的乘积,如将两者的有效值相乘,则得出所谓视在功率S,即S=UI=∣Z∣I²。

电工学简明教程习题答案电工学简明教程习题答案电工学是一门研究电流、电压、电场等电学现象的学科。

它在现代社会中扮演着重要的角色，无论是家庭用电、工业生产还是通信技术，都离不开电工学的知识。

为了帮助读者更好地理解和掌握电工学的基本概念和原理，本文提供了一些电工学习题的答案，希望能帮助读者加深对电工学的理解。

第一题：如何计算电流？电流是电荷通过导体单位时间内的流动量，通常用安培（A）来表示。

计算电流的公式为：I = Q/t，其中I表示电流，Q表示通过导体的电荷量，t表示通过导体的时间。

例如，如果通过一个导体的电荷量为10库仑（C），通过导体的时间为5秒（s），则电流为2安培（A）。

第二题：如何计算电阻？电阻是导体对电流流动的阻碍程度，通常用欧姆（Ω）来表示。

计算电阻的公式为：R = V/I，其中R表示电阻，V表示电压，I表示电流。

例如，如果电压为10伏特（V），电流为2安培（A），则电阻为5欧姆（Ω）。

第三题：如何计算电压？电压是电场力对电荷施加的作用力单位电荷量，通常用伏特（V）来表示。

计算电压的公式为：V = W/Q，其中V表示电压，W表示电场力对电荷所做的功，Q表示电荷量。

例如，如果电场力对电荷所做的功为20焦耳（J），电荷量为5库仑（C），则电压为4伏特（V）。

第四题：如何计算功率？功率是单位时间内所做的功，通常用瓦特（W）来表示。

计算功率的公式为：P= W/t，其中P表示功率，W表示做的功，t表示时间。

例如，如果做的功为100焦耳（J），时间为5秒（s），则功率为20瓦特（W）。

第五题：如何计算电能？电能是电流通过导体所做的功，通常用焦耳（J）来表示。

计算电能的公式为：E = P*t，其中E表示电能，P表示功率，t表示时间。

例如，如果功率为10瓦特（W），时间为2小时（h），则电能为20千焦耳（kJ）。

通过以上习题的解答，我们可以更好地理解电工学的基本概念和原理。

电流、电压、电阻、功率和电能是电工学中最基本的概念，它们相互之间存在着密切的关系。

电工学简明教程_第三版_课后答案电工学简明教程（第三版）课后答案在学习电工学这门课程时，课后答案对于我们巩固知识、检验学习成果以及解决疑惑起着至关重要的作用。

《电工学简明教程（第三版）》作为一本广泛使用的教材，其课后答案的准确性和完整性对于学习者来说更是意义重大。

首先，让我们来谈谈电路的基本概念和定律。

在这一部分的课后答案中，我们会遇到关于电流、电压、电阻等基本物理量的计算和理解。

例如，对于一个简单的串联电路，已知各个电阻的阻值和电源电压，通过欧姆定律就能计算出电路中的电流。

课后答案会给出详细的计算步骤和结果，帮助我们验证自己的计算是否正确。

同时，对于一些概念性的问题，如短路和断路的区别，答案也会给出清晰的解释，加深我们对这些概念的理解。

在电路分析方法方面，课后答案能够帮助我们熟练掌握基尔霍夫定律、支路电流法、节点电压法等。

以基尔霍夫定律为例，通过课后习题的练习和答案的参考，我们可以更加熟练地运用电流定律和电压定律来求解复杂电路中的未知量。

答案中会展示如何建立方程组、如何求解方程，以及如何对结果进行合理性的检验。

接下来是交流电路的部分。

在这一章节，我们会接触到正弦交流电的基本概念，如幅值、频率、初相位等。

课后答案会帮助我们理解这些概念在实际问题中的应用，比如通过已知的电压或电流表达式计算其有效值、平均值等。

对于交流电路中的阻抗、功率等问题，答案会给出详细的推导和计算过程，让我们明白如何进行功率因数的提高以及无功功率的计算。

在电机与电器部分，课后答案对于我们理解电动机、变压器等设备的工作原理和性能特点十分有帮助。

比如，对于一台异步电动机，通过课后习题的计算和答案的对照，我们可以了解到如何根据给定的参数计算其转速、转矩等重要性能指标。

对于变压器，我们可以通过答案掌握其变比、效率等的计算方法。

在电子技术基础部分，涉及到二极管、三极管、集成运放等元器件的特性和应用。

课后答案会帮助我们分析各种电路的工作原理和性能，例如，在放大电路中，答案会指导我们计算放大倍数、输入输出电阻等参数，让我们能够准确判断电路的性能是否满足设计要求。

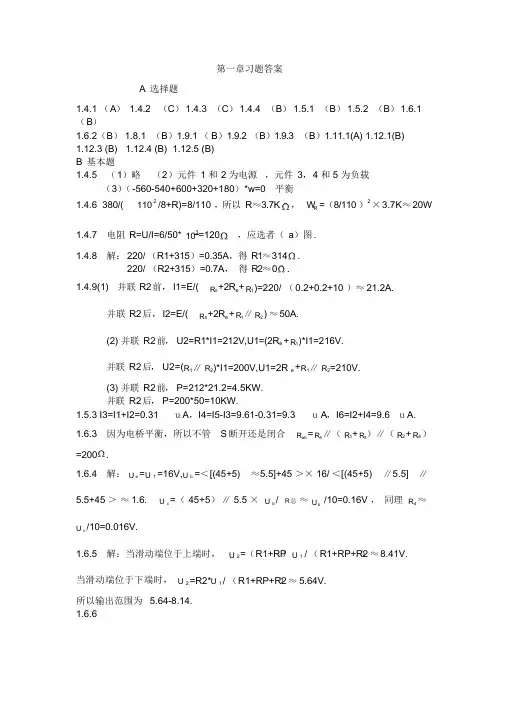

R第一章习题答案A 选择题1.4.1 （ A ） 1.4.2 （C ） 1.4.3 （C ） 1.4.4 （B ） 1.5.1 （B ） 1.5.2 （B ） 1.6.1 （ B ）1.6.2（B ） 1.8.1 （B ）1.9.1 （ B ）1.9.2 （B ）1.9.3 （B ）1.11.1(A) 1.12.1(B) 1.12.3 (B) 1.12.4 (B) 1.12.5 (B) B 基本题 1.4.5 （ 1）略 （2）元件 1 和 2 为电源 ，元件 3， 4 和 5 为负载（3）（ -560-540+600+320+180）*w=0 平衡 1.4.6 380/(110 2/8+R)=8/110 ，所以 R ≈3.7K ， W =（8/110 ）2× 3.7K ≈ 20W1.4.7 电阻 R=U/I=6/50* 103=120，应选者（ a ）图.1.4.8 解： 220/ （R1+315）=0.35A ，得 R1≈ 314 .220/ （R2+315）=0.7A ， 得 R2≈ 0 .1.4.9(1) 并联 R2 前， I1=E/(R 0 +2R e + R 1 )=220/ （0.2+0.2+10 ）≈ 21.2A.并联 R2 后， I2=E/(R 0 +2R e + R 1 ∥R 2 ) ≈ 50A.(2) 并联 R2 前， U2=R1*I1=212V,U1=(2R e + R 1 )*I1=216V.并联 R2 后， U2=(R 1∥ R 2)*I1=200V,U1=2R e +R 1∥ R 2=210V.(3) 并联 R2 前， P=212*21.2=4.5KW.并联 R2 后， P=200*50=10KW.1.5.3 I3=I1+I2=0.31 ｕA ，I4=I5-I3=9.61-0.31=9.3ｕ A ， I6=I2+I4=9.6 ｕA.1.6.3 因为电桥平衡，所以不管 S 断开还是闭合 =200 .R ab = R 5 ∥（R 1 + R 3 ）∥（ R 2 + R 4 ）1.6.4 解： U a =U 1 =16V,U b =＜ [(45+5) ≈5.5]+45 ＞× 16/ ＜[(45+5) ∥5.5] ∥5.5+45 ＞ ≈ 1.6.U c =（ 45+5） ∥ 5.5 × U b / R 总 ≈ U b /10=0.16V ， 同理 R d ≈U c /10=0.016V.1.6.5 解：当滑动端位于上端时， U 2=（R1+RP ） U 1 / （R1+RP+R ）2 ≈ 8.41V.当滑动端位于下端时， U 2 =R2*U 1 / （R1+RP+R ）2 ≈ 5.64V.所以输出范围为 5.64-8.14. 1.6.611.7.1 解：等效电路支路电流方程： IL=I1+I2E2-RO2*I2+RO1*I1-E1=0 RL*IL+RO2*I2-E2=0带入数据得 I1=I2=20A,IL=40A1.8.2 解：先利用叠加定理计算 R1 上的电流分成两个分电路 ① U 1 单独作用：解I ' R 1 (R U 1 2 //R 3 ) R 4 1 2 A 1 1 1 5 2II2 R I 1 3② I S 单独作用：分流'' R 411* 2 4 SAR 4 R 1(R 2 // R 3 ) 1 1 0.55所以 I 1' '' 113 6 A , 5I 30.5 * I 1A 51.9.4解：根据 KCL 得则I 3I 2 - I 12 - 1 1AU 1 R 1I 320* 1 20V, U 2U 1 R 2 I 220 10 * 2 40V1A 电流源吸收的功率 : P 1U 1I 120 * 1 20WP 22A 电流源吸收的功率 :-U 2 I 2 -40 * 2 -80WR 1电阻吸收功率 : P R1220* 1220WR 2 电阻吸收功率 : P RR 2 210* 2240W1.9.5解：将电流源转换成电压源，如下图则I11 2 1 1 (1//1)3 ,I35A1.9.6 解：将两个电压源转换成电流源再合并为一个2I稩 II8 - 21A 2 1 1 21.9.7 解：设E单独作用u ab’ = E/4 = 1/4 ×12 = 3V则两个电流源作用时u ab ’’= u ab - u ab ’=10-3=7V1.10.1 解：设1Ω电阻中的电流为I （从上到下）U oc =4×10－10 = 30VR eq=4ΩI=30/(4+1)=6A1.10.2解：先利用电源等效变换得下图：AU OC R eq 2 8 6V 4则IU OC R eq 21A1.10.3解：先利用网孔电流法解出 I 1, I 220 I 1 10 I 1 U OC 10I 2 150 14I 2 I 1 I 25 A 5 20 10I 1 1204 I 250VR eq0 IU OC R eq 105 A1.10.4解：先用网孔法求出I1(R3 I2R4) I1I 2 AR4 I2 U I 28I12 A2 I210I7A1 4U OC REQ U R2IR2 410 8 2该R1的电流从下到上为I11.10.5解：设有两个二端口网络等效为则（a）图等效为有U1=E1=4V（b）图等效为有I 1=2E1/2R1=4/R1=1A =>R1=4ΩI=4/4+1=4/5A1.11.4 解：V AV B VAV AV C V B1.12.9解：1. 开关第一次动作uc(0+)=uc(0-)=10v从1-72 后, uc(--)=0, t 放=RC=10ms Uc(t)=10exp(-100t)V(0<=t<= )Uc(t)=10exp(-1)v=3.68v2. 开关第二次动作Uc(t+)=uc(t-)=3.68vUc(--)=10, t 充=10/3msUc(t)=10-6.32exp(-300(t-0.01))vUc(2*10E-2s)=10-6.32exp(-3)v=9.68v3. 开关第三次动作Uc(0.02+)=uc(0.02-)=9.68vuc(--)=0 t=10msuc(t)=9.68exp(-100(t-0.02))1.12.10 解：i(0+)=i(0-)=-6/5AI(--)=6/5AT=i/R=9/5sI(t)=6/5-12/5exp(-5/9t)A利用叠加法得：i(t)=9/5-8/5exp(-5/9t)A1.11.2 解：S断开时，UA243 3.9X 20 12205.8V S闭合时，UA1223.9X 20 12 2V1.11.3 解：利用叠加定理计算1.50v单独作用VA' R2 // R3 X 50 100R1 (R2 // R3) 72. 50v单独作用VA'' R2 // R3 X ( 50) 200R2 ( R2 // R3) 7VA VA' VA'' 100 / 71.12.6 解：（a）i(0+)=i(0-)=0,i( )=3A（b）i(0+)= i(0-)=0,i( )=1.5A（c）i(0+)= i(0-)=6A,i( )=0（d）i(0+)= i(0-)=1.5A,i( )=1A1.12.7 解: uc(0+)=uc(0-)=R3I=60VUc( )=0=RC=[(R2//R3)+R1]C=10mSUc(t)=60e-100ti1(t)=Uc(t)/(R1+(R2//R3))=12e-100t mA1.12.8 解: uc(0+)=uc(0-)=54VUc( )=18v=RC=4mSUc(t)=36e-250t+181.9.9解: (1) 利用叠加定理求 I U1 单独作用 :I ’=U1/(R1+R)=5A IS 单独作用 :I ’ =R1/(R1+R) IS=1A I=6A(2) KCL: IR1=IS-I=-4AIR3=U1/R3=2A IU1=IR3-IR1=6A UIS=RI+R2IS=10V(3) PU1=60W PIS=20WPR3=20W PR1=16W PR2=8W PR=36 PU1+PIS=PR1+PR2+PR3+PR=8功0W 率电工学简明教程第二版（秦曾煌主编）习题 A 选择题第 2.2.2 题B 基本题2.2.3U=220V, 错误！未找到引用源。
