经纬仪怎么测垂直度

经纬仪的基本操作为:对中、整平、瞄准和读数。

（一）对中对中的目的是使仪器度盘中心与测站点标志中心位于同一铅垂线上。

操作步骤为：张开脚架,调节脚架腿，使其高度适宜，并通过目估使架头水平、架头中心大致对准测站点. 从箱中取出经纬仪安置于架头上，旋紧连接螺旋，并挂上锤球。

如锤球尖偏离测站点较远,则需移动三脚架，使锤球尖大致对准测站点,然后将脚架尖踩实。

略微松开连接螺旋，在架头上移动仪器，直至锤球尖准确对准测站点，最后再旋紧连接螺旋. （二）整平整平的目的是调节脚螺旋使水准管气泡居中，从而使经纬仪的竖轴竖直，水平度盘处于水平位置。

其操作步骤如下:1．旋转照准部，使水准管平行于任一对脚螺旋［如图 3—7A ］.转动这两个脚螺旋，使水准管气泡居中。

2．将照准部旋转90°，转动第三个脚螺旋，使水准管气泡居中[如图3—7B］图3-7 整平3．按以上步骤重复操作，直至水准管在这两个位置上气泡都居中为止.使用光学对中器进行对中、整平时，首先通过目估初步对中(也可利用锤球),旋转对中器目镜看清分划板上的刻划圆圈，再拉伸对中器的目镜筒,使地面标志点成像清晰。

转动脚螺旋使标志点的影像移至刻划圆圈中心.然后，通过伸缩三脚架腿，调节三脚架的长度，使经纬仪圆水准器气泡居中，再调节脚螺旋精确整平仪器。

接着通过对中器观察地面标志点,如偏刻划圆圈中心，可稍微松开连接螺旋,在架头移动仪器,使其精确对中，此时,如水准管气泡偏移,则再整平仪器，如此反复进行，直至对中、整平同时完成。

瞄准瞄准目标的步骤如下：1．目镜对光:将望远镜对向明亮背景，转动目镜对光螺旋，使十字丝成像清晰。

2．粗略瞄准：松开照准部制动螺旋与望远镜制动螺旋,转动照准部与望远镜,通过望远镜上的瞄准器对准目标，然后旋紧制动螺旋。

3．物镜对光:转动位于镜筒上的物镜对光螺旋，使目标成像清晰并检查有无视差存在，如果发现有视差存在,应重新进行对光，直至消除视差。

4．精确瞄准：旋转微动螺旋，使十字丝准确对准目标。

经纬仪及角度测量第一节 角度测量原理角度测量包括水平角测量和竖直角测量，是测量的三项基本工作之一。

角度测量最常用的仪器是经纬仪。

水平角测量用于计算点的平面位置，竖直角测量用于测定高差或将倾斜距离改算成水平距离。

一、水平角测量原理水平角是地面上一点到两目标的方向线投影到水平面上的夹角，也就是过这两方向线所作两竖直面间的二面角。

用β表示，角值范围0º～360 º。

如图3-1所示，设A 、B 、C 是任意三个位于地面上不同高程的点，B 1A 1、B 1C 1为空间直线BA 、BC 在水平面上的投影，B 1A 1与B 1C 1的夹角β就是为地面上BA 、BC 两方向之间的水平角。

为了测出水平角的大小，可以设想在B 点的上方水平地安置一个带有顺时针刻画、注记的圆盘，并使其圆心O 在过B 点的铅垂线上，有一刻度盘和在刻度盘上读数的指标。

观测水平角时，刻度盘中心应安放在过测站点的铅垂线上，直线BA 、BC 在水平圆盘上的投影是om 、on ，此时如果能读出om 、on 在水平圆盘上的读数m 和n ，那么水平角β就等于m 减去n ，即n m -=β。

因此，用于测量水平角的仪器必须有一个能读数的度盘，并能使之水平。

为了瞄准不同方向，该度盘应能沿水平方向转动，也能高低俯仰。

当度盘高低俯仰时，其视准独应划出一竖直面，这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。

经纬仪就是根据上述要求设计制造的一种测角仪器。

图3-1 水平角测量原理 图3-2 竖直角测量原理 二、竖直角测量原理竖直角是同一竖直面内视线与水平线间的夹角。

角值范围为-90°～+ 90°。

视线向上倾斜，竖直角为仰角，符号为正。

视线向下倾斜，竖直角为俯角，符号为负。

竖直角与水平角一样，其角值也是度盘上两个方向读数之差。

不同的是竖直角的两个方向中必有一个是水平方向。

任何类型的经纬仪，制作上都要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。

塔式起重机垂直度测量方法嘿，朋友们！今天咱就来聊聊塔式起重机垂直度测量方法。

你说这塔式起重机啊，就像个大巨人站在工地上，那可得站直了呀，不然多危险！那怎么知道它站直没站直呢？这就得靠测量垂直度啦！想象一下，这起重机就像个调皮的孩子，要是不时刻关注它，它就可能歪歪扭扭的。

那怎么测量它呢？首先呢，可以用经纬仪来测。

经纬仪就像是起重机的小裁判，能精准地看出它有没有站直。

把经纬仪架在合适的地方，然后对着起重机的塔身，就像我们照镜子一样，仔细观察它的状态。

还有一种方法呢，就是用铅垂线。

铅垂线就像是一根直直的小绳子，能给我们最直观的指引。

把铅垂线挂在起重机的顶部，然后看看它和塔身的距离，是不是从头到脚都保持一致呀。

咱可别小瞧了这测量垂直度，这可是关系到整个工程安全的大事呢！要是起重机歪了，那可不是闹着玩的。

就好比走路走不稳，那不得摔跟头啊！在测量的时候，可得认真仔细，不能有一点儿马虎。

就像给病人看病一样，得精确诊断。

要是测量错了，那后果不堪设想啊！这可不是开玩笑的，万一出了问题，那得造成多大的损失呀！而且啊，测量的时候环境也很重要呢。

不能有大风呀，大风一吹，起重机都晃悠了，还怎么测呀！就像你想看清东西，却有一阵风沙吹来，那能看清才怪呢。

还有啊，测量的人也得专业呀！不能随随便便找个人就来测，那能测得准吗？这得是有经验的师傅才行，他们就像老中医，一看就知道有没有问题。

总之啊，塔式起重机垂直度测量可不是一件简单的事儿。

这需要我们用心去对待，用专业的方法和工具去测量。

只有这样，才能保证起重机稳稳地站在工地上，为我们的工程建设贡献力量呀！咱可不能让这个大巨人站歪了，不然可就麻烦啦！大家说是不是这个理儿呀！。

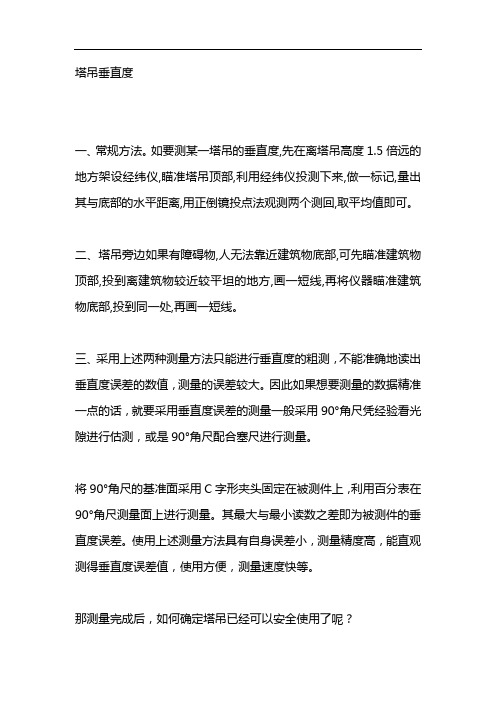

塔吊垂直度
一、常规方法。

如要测某一塔吊的垂直度,先在离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。

二、塔吊旁边如果有障碍物,人无法靠近建筑物底部,可先瞄准建筑物顶部,投到离建筑物较近较平坦的地方,画一短线,再将仪器瞄准建筑物底部,投到同一处,再画一短线。

三、采用上述两种测量方法只能进行垂直度的粗测，不能准确地读出垂直度误差的数值，测量的误差较大。

因此如果想要测量的数据精准一点的话，就要采用垂直度误差的测量一般采用90°角尺凭经验看光隙进行估测，或是90°角尺配合塞尺进行测量。

将90°角尺的基准面采用C字形夹头固定在被测件上，利用百分表在90°角尺测量面上进行测量。

其最大与最小读数之差即为被测件的垂直度误差。

使用上述测量方法具有自身误差小，测量精度高，能直观测得垂直度误差值，使用方便，测量速度快等。

那测量完成后，如何确定塔吊已经可以安全使用了呢？
根据JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30页对塔机垂直度要求规定如下:独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000；塔吊开始附墙之后，允许偏差值为3/1000。

另外，在测量塔吊垂直度时，需注意以下两点：
1、一般情况，施工现场的塔吊垂直度检测应该每月检测一次，但每次塔吊增加标准节升高时，也必须对其垂直度进行检测。

2、塔吊正在用着的时候，会摇晃，尽量避免这时候测量。

垂直角观测（三丝法）一、目的掌握三丝法观测垂直角的方法和记录计算。

二、要求１、弄清三角高程测量的原理和计算方法。

２、每人至少用三丝法测定二个方向一个测回垂直角和记录、计算。

三、实习方法和步骤观测方法有中丝法和三丝法两种，按规范规定，当采用中丝法观测时应测四测回，采用三丝法观测时应测二测回，所谓测回是盘左，盘右各照准目标一次。

中丝法是指用水平丝中丝照准目标读数，而三丝法则是指用上、中、下三根水平丝依次照准目标读数。

下面以TDJ2光学经纬仪采用三丝法为例，说明垂直角一测回的观测步骤：（１）、在实习场地上的控制点上安置仪器，同时量取仪器高。

（２）、首先打开自动补偿器锁紧手轮，盘左位置用水平丝上丝照准目标，一般是精确照准觇标的顶部，进行垂直度盘读数，得上丝盘左读数Ｌ上，转动竖直微动螺旋，用中丝照准觇标的顶部，进行垂直度盘读数，得中丝盘左读数Ｌ中，再转动垂直微动，用下丝照准觇标的顶部，进行垂直度盘读数，得下丝盘左读数Ｌ下。

（３）、纵转望远镜，用盘右位置按上、中、下方法照准读数，但记录要由下、中、上记录。

每次照准目标需用测微轮重合两次读数，读数记入观测手薄后，根据垂直角（天顶距）和指标差公式，进行计算，以指标差互差变动范围来衡量观测精度，并满足规范中相应的限差规定。

四、注意事项１、实习前要复习课本中有关内容，了解实习的目的和要求。

２、观测程序及记录要严守操作规程。

３、观测中要消除视差。

４、记录者向观测者回报后再记，记录中的计算部分应训练用心算进行。

五、上交资料每人上交一份二方向一测回的合格成果。

每组提交二方向六测回的合格成果。

六、仪器与工具每实习小组借用J2光学经纬仪一套，伞一把，记录板一块，自备铅笔、记录表格。

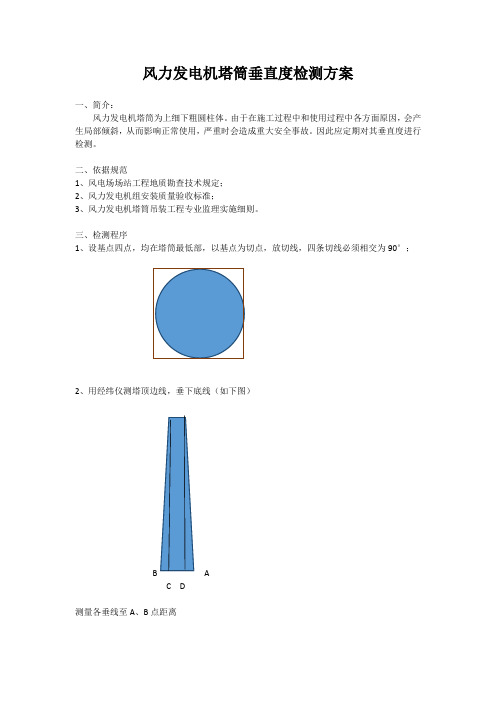

风力发电机塔筒垂直度检测方案
一、简介：
风力发电机塔筒为上细下粗圆柱体。

由于在施工过程中和使用过程中各方面原因，会产生局部倾斜，从而影响正常使用，严重时会造成重大安全事故。

因此应定期对其垂直度进行检测。

二、依据规范
1、风电场场站工程地质勘查技术规定；
2、风力发电机组安装质量验收标准；
3、风力发电机塔筒吊装工程专业监理实施细则。

三、检测程序
1、设基点四点，均在塔筒最低部，以基点为切点，放切线，四条切线必须相交为90°；
2、用经纬仪测塔顶边线，垂下底线（如下图）
A
C D
测量各垂线至A、B点距离
3、同方法确定其倾斜方向；
4、在倾斜方，用以上方法测出最大倾斜值；
5、经垂线判断是塔筒倾斜，或是基础倾斜，或是塔筒局部弯曲。

四、根据以上观测结果，出具塔筒倾斜情况报告。

五、所用设备：
经纬仪：两台
全站仪：一台
皮尺、直尺：各一条
人员：四人一组。

预应力混凝土管桩垂直度测量技术规程的实用技巧预应力混凝土管桩垂直度测量技术规程的实用技巧一、前言预应力混凝土管桩垂直度是管桩的一个重要指标，对于保证管桩的稳定性和使用寿命具有重要意义。

本文旨在介绍预应力混凝土管桩垂直度的测量技术规程，以帮助建筑工程师和技术人员在实际工作中准确测量管桩垂直度。

二、测量前准备1.准备测量仪器：水平仪、经纬仪、水准管等。

2.检查测量仪器：检查仪器是否正常，无损伤和误差。

3.确定测量点：根据设计图纸确定管桩的测量点。

三、测量步骤1.安装水平仪：在测量点上安装水平仪，保证水平仪的位置稳定。

2.测量管桩的高度：用经纬仪测量管桩的高度，并记录下来。

3.测量管桩的倾斜角度：将水平仪放在管桩的顶部，记录下水平仪的读数，然后将水平仪放在管桩的底部，记录下水平仪的读数。

两次读数之差即为管桩的倾斜角度。

4.测量管桩的垂直度：将水准管安装在管桩的一侧，调整水准管使其水平，记录下水准管的读数。

然后将水准管安装在管桩的另一侧，记录下水准管的读数。

两次读数之差即为管桩的垂直度。

四、测量注意事项1.测量时应注意水平仪和水准管的精度，避免误差。

2.测量时应注意测量点的选取，避免因选点不当而导致测量误差。

3.测量时应注意气象条件，避免因天气原因而导致测量误差。

五、测量结果的处理1.根据测量结果计算出管桩的垂直度，并与设计要求进行比较，确定是否符合要求。

2.如测量结果与设计要求不符，应进行调整或更换管桩。

3.将测量结果记录在相应的文件中，以备后续使用。

六、总结预应力混凝土管桩垂直度的测量是管桩质量控制的重要环节，准确测量管桩的垂直度可以有效地保证管桩的稳定性和使用寿命。

本文介绍了预应力混凝土管桩垂直度测量的技术规程及注意事项，希望能对建筑工程师和技术人员在实际工作中提供帮助。

钢结构垂直度检测方法嘿，咱来说说钢结构垂直度检测方法。

有一种方法是用经纬仪。

这经纬仪就像一个超级厉害的眼睛，专门盯着钢结构看。

把经纬仪架设在离钢结构一段合适距离的地方，要保证能清楚地看到钢结构的各个部位。

然后通过调整经纬仪的角度和焦距，让它的视线和钢结构的某一条边或者柱子平行。

接着再看钢结构在垂直方向上和经纬仪视线的偏离程度。

就好像你用眼睛瞄准一条直线，看另一个物体是不是歪了。

如果偏离得比较大，那就说明钢结构的垂直度有问题。

铅垂线法也挺常用的。

找一根很细很直的铅垂线，就像一根神奇的直线标杆。

把铅垂线的一端固定在钢结构的顶部，让铅垂线自然下垂。

然后在钢结构的底部观察铅垂线和钢结构边缘或者柱子的相对位置。

如果铅垂线和钢结构完全重合，那就说明钢结构是垂直的。

要是不重合，那偏离的距离就是垂直度偏差。

这就像用一根垂直的绳子来检查一个东西是不是立正了。

还有激光垂直仪的方法。

激光垂直仪能发射出一束很直的激光。

把激光垂直仪放在钢结构的底部或者顶部，让激光向上或者向下直射。

然后在钢结构的另一端，看激光照射的点是不是在设计的垂直位置上。

如果不在，那就说明钢结构歪了。

这激光就像一把无形的尺子，测量着钢结构的垂直度。

全站仪也可以用来检测钢结构的垂直度。

全站仪就像一个全能的测量小能手。

它可以测量角度、距离等很多数据。

把全站仪架设在合适的位置，对钢结构进行测量。

通过测量钢结构不同部位的坐标数据，然后计算出钢结构在垂直方向上的偏差。

就像用一个多功能工具来检查钢结构是不是站得笔直。

我有个朋友，他在一个建筑工地上负责钢结构的施工。

有一次，他们建了一个很高的钢结构柱子。

他先用经纬仪来检测柱子的垂直度。

他把经纬仪架好，调整好角度，发现柱子有点向一边倾斜。

然后他又用铅垂线法来验证，结果也是一样。

他赶紧让工人调整钢结构的位置。

调整完之后，他再用激光垂直仪检查，这次激光照射的点在正确的位置上了，说明柱子的垂直度调整好了。

检测钢结构的垂直度得很仔细。

经纬仪使用的基本步骤经纬仪是一种用于测量地球上某一点的经度和纬度的仪器。

它基于地球的自转和测量点与地球表面的相对位置，通过测量天体的位置来确定经纬度。

下面将介绍经纬仪使用的基本步骤。

1. 设置经纬仪需要将经纬仪放置在平稳的水平面上，确保它能够准确地测量。

同时，要根据所在地的纬度进行调整，以确保仪器的垂直度与地球表面的纬线相平行。

2. 确定参考点在使用经纬仪之前，需要确定一个参考点。

这个参考点可以是任何地球上的固定点，如建筑物的顶部、标志物或其他地理特征。

参考点的选择应尽量避免干扰和阴影，以确保测量的准确性。

3. 观测天体接下来，要选择一个合适的天体进行观测。

通常使用太阳、北极星或其他恒星作为观测目标。

天体的选择应根据当地的时间和天气条件来确定。

4. 校准仪器在观测天体之前，需要对经纬仪进行校准。

校准包括调整仪器的刻度、水平度和垂直度，以确保测量的准确性。

校准过程应根据仪器的型号和使用说明进行操作。

5. 观测经纬度当经纬仪已经校准好并且天体已经确定后，可以开始观测经纬度了。

观测经度时，需要将仪器的水平轴与地球上的东西方向对齐，并通过仪器上的刻度读取经度数值。

观测纬度时，需要将仪器的垂直轴与地球上的南北方向对齐，并读取纬度数值。

6. 记录测量结果在观测过程中，需要记录测量的结果。

可以使用纸质记录表格或电子设备进行记录。

测量结果应包括观测时间、天体的位置、经度和纬度数值等信息。

7. 数据处理和分析测量完成后，可以对数据进行处理和分析。

可以通过计算或使用地图软件来确定测量点的准确经纬度。

同时，还可以将测量结果与其他参考数据进行比较，以验证测量的准确性。

8. 验证测量结果需要验证测量结果的准确性。

可以通过与其他已知点的经纬度进行比较，或使用GPS定位系统进行验证。

如果测量结果与已知数据相符，则说明测量准确。

总结:经纬仪是一种用于测量地球上某一点的经度和纬度的仪器。

使用经纬仪的基本步骤包括设置仪器、确定参考点、观测天体、校准仪器、观测经纬度、记录测量结果、数据处理和分析以及验证测量结果。
