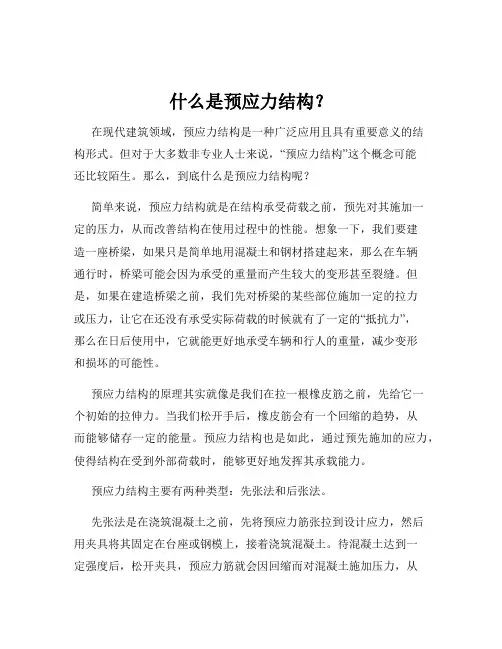

什么是预应力结构?在现代建筑领域,预应力结构是一种广泛应用且具有重要意义的结构形式。
但对于大多数非专业人士来说,“预应力结构”这个概念可能还比较陌生。
那么,到底什么是预应力结构呢?简单来说,预应力结构就是在结构承受荷载之前,预先对其施加一定的压力,从而改善结构在使用过程中的性能。
想象一下,我们要建造一座桥梁,如果只是简单地用混凝土和钢材搭建起来,那么在车辆通行时,桥梁可能会因为承受的重量而产生较大的变形甚至裂缝。
但是,如果在建造桥梁之前,我们先对桥梁的某些部位施加一定的拉力或压力,让它在还没有承受实际荷载的时候就有了一定的“抵抗力”,那么在日后使用中,它就能更好地承受车辆和行人的重量,减少变形和损坏的可能性。
预应力结构的原理其实就像是我们在拉一根橡皮筋之前,先给它一个初始的拉伸力。
当我们松开手后,橡皮筋会有一个回缩的趋势,从而能够储存一定的能量。
预应力结构也是如此,通过预先施加的应力,使得结构在受到外部荷载时,能够更好地发挥其承载能力。
预应力结构主要有两种类型:先张法和后张法。
先张法是在浇筑混凝土之前,先将预应力筋张拉到设计应力,然后用夹具将其固定在台座或钢模上,接着浇筑混凝土。
待混凝土达到一定强度后,松开夹具,预应力筋就会因回缩而对混凝土施加压力,从而使混凝土获得预应力。
这种方法通常适用于生产预制构件,比如预应力空心板、预应力梁等。
后张法则是先浇筑混凝土构件,并在构件中预留孔道。
等混凝土达到规定强度后,将预应力筋穿入孔道,然后利用千斤顶等设备对预应力筋进行张拉,并用锚具将其锚固在构件端部。
最后,向预留孔道内压力灌注水泥浆,使预应力筋与混凝土牢固粘结在一起。
后张法在大跨度桥梁、高层建筑等大型结构中应用较多。
预应力结构具有许多显著的优点。
首先,它可以有效地提高结构的承载能力和抗裂性能。
由于预先施加了应力,结构在承受荷载时能够更好地抵抗裂缝的产生和扩展,从而延长结构的使用寿命。
其次,预应力结构能够减小结构的变形,提高结构的刚度。

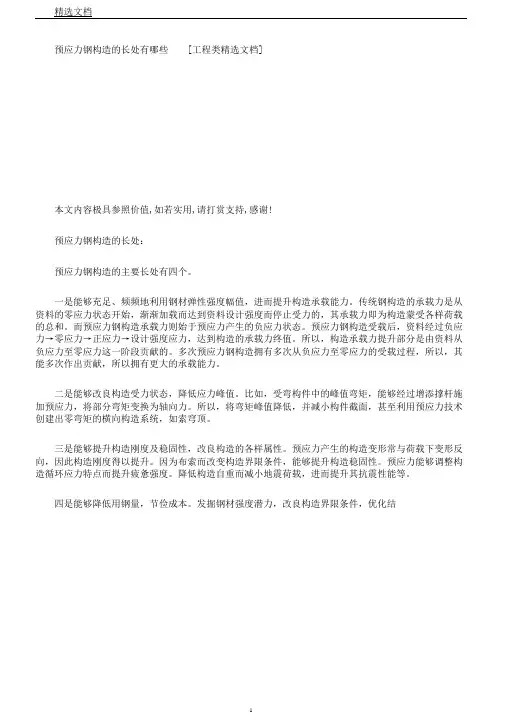

预应力钢构造的长处有哪些[工程类精选文档]本文内容极具参照价值,如若实用,请打赏支持,感谢!预应力钢构造的长处:预应力钢构造的主要长处有四个。
一是能够充足、频频地利用钢材弹性强度幅值,进而提升构造承载能力。
传统钢构造的承载力是从资料的零应力状态开始,渐渐加载而达到资料设计强度而停止受力的,其承载力即为构造蒙受各样荷载的总和。
而预应力钢构造承载力则始于预应力产生的负应力状态。
预应力钢构造受载后,资料经过负应力→零应力→正应力→设计强度应力,达到构造的承载力终值。
所以,构造承载力提升部分是由资料从负应力至零应力这一阶段贡献的。
多次预应力钢构造拥有多次从负应力至零应力的受载过程,所以,其能多次作出贡献,所以拥有更大的承载能力。
二是能够改良构造受力状态,降低应力峰值。
比如,受弯构件中的峰值弯矩,能够经过增添撑杆施加预应力,将部分弯矩变换为轴向力。
所以,将弯矩峰值降低,并减小构件截面,甚至利用预应力技术创建出零弯矩的横向构造系统,如索穹顶。
三是能够提升构造刚度及稳固性,改良构造的各样属性。
预应力产生的构造变形常与荷载下变形反向,因此构造刚度得以提升。
因为布索而改变构造界限条件,能够提升构造稳固性。
预应力能够调整构造循环应力特点而提升疲惫强度。
降低构造自重而减小地震荷载,进而提升其抗震性能等。
四是能够降低用钢量,节俭成本。
发掘钢材强度潜力,改良构造界限条件,优化结构杆件、截面尺寸,创新承重构造系统等优势的总和,必定反应在降低钢材总量上。
在保证构造承载和使用功能的前提下,节俭资料耗费量、降低成本,就是设计人员在本员工作中表现“低碳经济”、“绿色建筑”理念的大事。
以上内容均依据学员实质工作中碰到的问题整理而成,供参照,若有问题请实时交流、指正。
结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你将收获一种性格;播下一种性格,你将收获一种命运。
事实表示,习惯左右了成败,习惯改变人的一世。
在现实生活中,大部分的人,对学习很难做到学而不厌,学习不是一时半刻的事,需要坚持。
建筑结构设计:预应力加固钢结构施工工艺及步骤有哪些?
预应力加固钢结构方案可分为两种,一是直接粘贴法,将两端锚固并施加预应力后,通过胶粘剂粘贴在钢结构的表面;一般适用于构件表面较平整的拉杆,对构件或其局部进行加固;二是将束作为预应力拉索调整应力,一般适用于对整个结构进行整体加固。
选材:用于结构加固用碳纤维主要选用PAN基碳纤维,极限强度可达3500MPa,弹性模量约为2.35109MPa。
树脂体系采用环氧类材料。
设计:根据待修补结构的受力特点、传力路径和应力-应变场,确定布的用量、尺寸和铺设方向等。
纤维方向应尽量与损伤构件中最大受力方向保持一致。
如果损伤部位处于复杂应力状态,则纤维取向和铺层顺序应尽量与控制主应力方向一致。
嵌入式预应力张拉技术:钢结构加固的特殊性,需要一种简便的预应力施加方式,传统的预应力施加方式往往是先张拉后锚固,需要相对复杂的张拉机具,以及相应的反力装置。
在锚固的时候,预应力损失也比较大。
嵌入式预应力张拉技术,其特点就是先锚固后张拉,以构件本身和先前的锚固作为张拉受力装置,无需复杂的张拉机具。
嵌入式预应力张拉技术可分次施加预应力,可对粘结层产生挤压效应,提高粘贴的可靠性。
同时,因采用先锚固后张拉技术,预应力损失小,方法简便有效。
结语:借用拿破仑的一句名言:播下一个行动,你将收获一种习惯;播下一种习惯,你
将收获一种性格;播下一种性格,你将收获一种命运。
事实表明,习惯左右了成败,习惯改变人的一生。
在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。
希望大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。
预应力技术的优势及其在建筑行业的应用引言预应力技术是一种常用于建筑结构中的加固方法,通过对材料施加压力,以提高构件的承载能力和耐久性。
本文将介绍预应力技术的优势以及在建筑行业中的应用。
预应力技术的优势提高结构的承载能力预应力技术可以通过施加预应力,使结构在受到外部荷载时具有更高的承载能力。
预应力技术可以将结构的屈服荷载提高,使其能够承受更大的荷载。
延长结构的使用寿命预应力技术可以提高结构材料的应力状态,从而提高材料的抗压能力和耐久性。
通过预应力技术,结构可以更好地抵抗外部环境的侵蚀和结构变形,从而延长结构的使用寿命。
减少结构变形预应力技术可以减少结构在受到荷载时的变形。
通过施加预应力,可以使结构在荷载作用下的变形降低,提高结构的稳定性和安全性。
降低结构的自重预应力技术可以减少结构自身的重量,从而降低结构的自重。
预应力技术可以通过施加预应力,减少材料的应力,使结构的自重减少,降低结构对地基的压力。
提高施工效率预应力技术可以提高建筑施工的效率。
通过预应力技术,结构构件可以进行预制加工,减少现场施工时间和人力资源的使用。
预应力技术还可以使结构构件的质量更加可控,降低施工中的质量风险。
预应力技术在建筑行业的应用预应力混凝土结构预应力混凝土结构是预应力技术在建筑行业中最常见的应用。
预应力混凝土结构可以应用于各种建筑类型,如高层建筑、桥梁、水库等。
预应力混凝土结构通过施加预应力,提高结构的承载能力和耐久性,使结构更加坚固和稳定。
预应力钢结构预应力钢结构是预应力技术在建筑行业中的另一种应用。
预应力钢结构通过施加预应力,使结构具有更高的强度和刚度。
预应力钢结构可以应用于各种建筑类型,如大跨度厂房、体育馆等。
预应力钢结构具有重量轻、施工便捷的优点,广泛应用于建筑行业。
预应力砖结构预应力砖结构是预应力技术在建筑行业中的一种创新应用。
预应力砖结构通过施加预应力,提高砖结构的承载能力和耐久性。
预应力砖结构具有砖的保温性能和预应力技术的优势,可以应用于住宅建筑等领域。
浅谈索在预应力钢结构中的设计一、预应力钢结构的常用的布索方式:1.1横架的形式取决于跨度、荷载及功能的要求外,还要考虑预应力的经济效益和工艺可能,一般单跨时采用平行弦精架,制造安装方便(图1 a,b,c,d,e),或采用坡面横架便于排水和施加预应力(图1 g,h,i),跨度较大时采用弧形横架(图1 j),内力分布合理。
预应力索的布置有两种方案,一是局部布索,拉索位于个别杆件上(图1 a,d),预应力只影响布索杆件;二是整体布索,它由分为廊内布索(图1 b,h)和廊外布索(图1 c)两种,张拉钢索时对横架大部分杆件卸载,对小部分杆件增载。
局部布索效果明确,杆件可在工厂预制,工地装配,但锚头增多,节点构造复杂等原因使横架整体经济效益不高。
所以只有当跨度大,荷载重时采用局部布索才是合理的。
整体布索时大部分杆件卸载,预应力工艺简捷,用料少,所以经济效益比局部布索要好。
但它仍对部分杆件增载,所以整体布索方案与横架形式的选择会直接影响横架的总体经济效益。
廊外布索可以增加预应力的力度和效果,在净空允许条件下不失为可供选择的良好方案。
局部布索时一般将索布于受拉杆身,如悬臂横架位于上弦(图1 k),简支横架位于下弦。
跨度大、荷载重时可以重叠布索(图1 e)以节约索材。
连续横架布索一般位于受拉弦杆(图1 f),也可采用整体布索来改善较多杆件的受力条件(图1 I)。
如果条件合适可以采用多次施加预应力方案,经济效益要比单次施加预应力高10%左右。
图1预应力横架形式1.2空间结构空间结构由于结构形式的千变万化,可以采用的施加预应力的方式更加变化多样,下面只列出是比較典型的对网架和网壳施加预应力的两种方式,如图2。
图2预应力空间结构二、索析架分析法预应力钢结构目前所采用的设计方法如上所述,本文将提供一种新的预应力钢结构的分析方法一索析架分析法,该方法将预应力钢结构视为索析架结构,预应力索(直线、折线或曲线)被视为索析架的拉杆,钢析架被视为索析架的压杆,基于结构在塑性极限平衡条件下进行分析,预应力索承担的荷载按索的特性构造确定,钢析架承担的荷载按析架截面构造计算,预应力索和钢析架组合后按两个结构的连接条件进行协调。
预应力钢结构十问
预应力技术古已有之,乃先人藉此改善生活用具的性能、加固补强劳作工具的一种工艺。
譬如,撑起布伞可以防雨挡风,这时就引入了预应力;木桶套箍,可以耐久防漏,这时就引入了预应力。
但是,在现代钢结构工程中引入预应力,却是60年前的事情。
人们在钢结构设计、制造、施工、加固过程中,人为地在承重体系中引入与外荷载应力符号相反的预加应力以抵消荷载应力峰值,增强结构刚度及稳定性,改善结构其它属性以及利用预应力技术创建新体系的都可称之为预应力钢结构。
不论这类结构采用了任何材料的围护层,譬如,玻璃幕墙结构、膜结构等,都归属于预应力钢结构学科。
二、预应力钢结构有哪些优点?
预应力钢结构的主要优点有四个。
一是可以充分、反复地利用钢材弹性强度幅值,从而提高结构承载能力。
传统钢结构的承载力是从材料的零应力状态开始,逐渐加载而达到材料设计强度而终止受力的,其承载力即为结构承受各种荷载的总和。
而预应力钢结构承载力则始于预应力产生的负应力状态。
预应力钢结构受载后,材料经过负应力零应力正应力设计强度应力,达到结构的承载力终值。
所以,结构承载力提高部分是由材料从负应力至零应力这一阶段贡献的。
多次预应力钢结构具有多次从负应力至零应力的受载过程,因此,其能多次作出贡献,所以具有更大的承载能力。
二是可以改善结构受力状态,降低应力峰值。
譬如,受弯构件中的峰值。

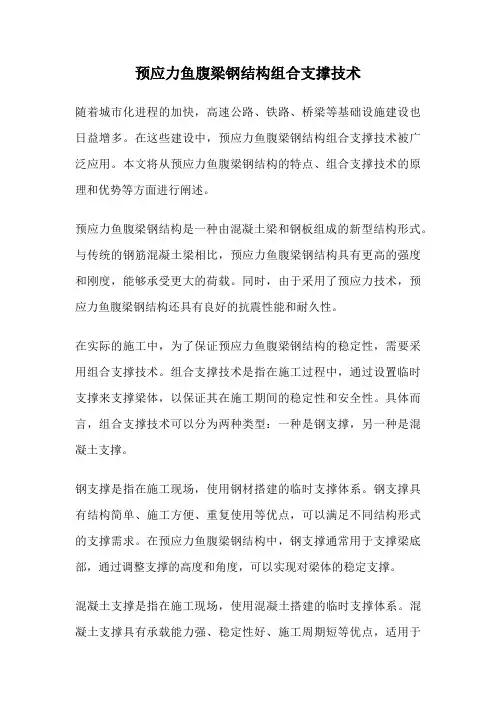

预应力鱼腹梁钢结构组合支撑技术随着城市化进程的加快,高速公路、铁路、桥梁等基础设施建设也日益增多。
在这些建设中,预应力鱼腹梁钢结构组合支撑技术被广泛应用。
本文将从预应力鱼腹梁钢结构的特点、组合支撑技术的原理和优势等方面进行阐述。
预应力鱼腹梁钢结构是一种由混凝土梁和钢板组成的新型结构形式。
与传统的钢筋混凝土梁相比,预应力鱼腹梁钢结构具有更高的强度和刚度,能够承受更大的荷载。
同时,由于采用了预应力技术,预应力鱼腹梁钢结构还具有良好的抗震性能和耐久性。
在实际的施工中,为了保证预应力鱼腹梁钢结构的稳定性,需要采用组合支撑技术。
组合支撑技术是指在施工过程中,通过设置临时支撑来支撑梁体,以保证其在施工期间的稳定性和安全性。
具体而言,组合支撑技术可以分为两种类型:一种是钢支撑,另一种是混凝土支撑。
钢支撑是指在施工现场,使用钢材搭建的临时支撑体系。
钢支撑具有结构简单、施工方便、重复使用等优点,可以满足不同结构形式的支撑需求。
在预应力鱼腹梁钢结构中,钢支撑通常用于支撑梁底部,通过调整支撑的高度和角度,可以实现对梁体的稳定支撑。
混凝土支撑是指在施工现场,使用混凝土搭建的临时支撑体系。
混凝土支撑具有承载能力强、稳定性好、施工周期短等优点,适用于大跨度、大高度的梁体支撑。
在预应力鱼腹梁钢结构中,混凝土支撑通常用于支撑梁顶部,通过调整支撑的形状和尺寸,可以实现对梁体的稳定支撑。
预应力鱼腹梁钢结构组合支撑技术的应用具有多种优势。
首先,组合支撑技术可以提高施工效率,减少施工周期。
由于预应力鱼腹梁钢结构具有较高的强度和刚度,因此可以采用大跨度梁体,减少支撑点的数量,从而减少施工时间和人力成本。
组合支撑技术可以提高结构的稳定性和安全性。
通过合理设置支撑点和支撑形式,可以保证梁体在施工期间不发生变形和倾斜,保证施工人员的安全。
组合支撑技术可以降低工程造价。
预应力鱼腹梁钢结构具有较高的强度和刚度,可以减少梁体的截面尺寸,从而降低材料的使用量和工程造价。

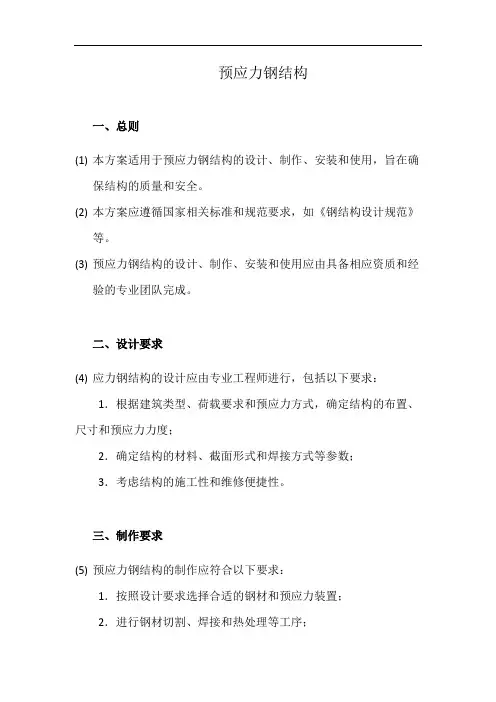

预应力钢结构一、总则(1)本方案适用于预应力钢结构的设计、制作、安装和使用,旨在确保结构的质量和安全。
(2)本方案应遵循国家相关标准和规范要求,如《钢结构设计规范》等。
(3)预应力钢结构的设计、制作、安装和使用应由具备相应资质和经验的专业团队完成。
二、设计要求(4)应力钢结构的设计应由专业工程师进行,包括以下要求:1.根据建筑类型、荷载要求和预应力方式,确定结构的布置、尺寸和预应力力度;2.确定结构的材料、截面形式和焊接方式等参数;3.考虑结构的施工性和维修便捷性。
三、制作要求(5)预应力钢结构的制作应符合以下要求:1.按照设计要求选择合适的钢材和预应力装置;2.进行钢材切割、焊接和热处理等工序;3.进行预应力张拉,控制预应力力度和变形。
四、安装要求(6)预应力钢结构的安装应符合以下要求:1.根据设计要求,确定结构的安装位置、支撑方式和连接方法;2.在安装过程中进行结构的调整和水平校正;3.对结构进行连接和固定,确保稳定性和承载能力。
五、监控与检测(7)完成预应力钢结构安装后,应进行监控与检测工作,包括以下要求:1.对结构的预应力力度进行在线监测,了解结构内部应力状态;2.进行结构位移和变形监测,了解其工作状态和变形情况;3.定期对结构进行检测,发现问题及时修复;4.编制监控与检测报告,并进行存档。
六、养护与维护(8)完成预应力钢结构安装后,应进行养护与维护工作,包括以下内容:1.定期检查结构的安全状况,发现问题及时修复;2.对结构进行防腐、防锈和防火处理;3.定期进行监控与检测;4.根据需要,对结构进行补充预应力或更换。
以上是一个详细完整版的预应力钢结构方案,其中包含了设计要求、制作要求、安装要求、监控与检测以及养护与维护等重要步骤。
在实施过程中应严格遵守相关的标准和规范,并由专业人员进行指导和监督。
具体的方案应根据实际工程情况和相关法规进行定制和调整。
预应力钢结构的制作需要高度的技术和专业性,通过预应力张拉可以提高结构的承载能力和稳定性,确保工程的安全可靠性。
什么是预应力钢结构?
预应力技术的应用从上世纪三十年代开始,因其独特的结构受力体系,往往能达到让人惊叹
的建筑效果。
预应力结构分为预应力混凝土结构和预应力钢结构;本文主要介绍预应力钢结构;
预应力钢结构是结构工程领域的贵族,其结构选型与优化,布索方案经济分析,张拉阶次与
力度设计,结构计算与内力组合,构件与节点设计,施工工艺选择等设计内容中,任何一项
中的差错与失误都可导致预应力经济效益的下降甚至丧失。
其设计、施工难度极大,国内只
有少数几家设计院能做大型预应力钢结构设计。
预应力钢结构(prestressed steel structure):指在结构上施加荷载以前,对钢结构或构件用特
定的方法预加初应力,其应力符号与荷载引起的应力符号相反;当施加荷载时,以保证结构
的安全和正常使用。
结构或构件先抵消初应力,而且还应考虑预应力的作用,然后再按照一
般受力情况工作的钢结构称为预应力钢结构。
生活中也有很多预应力。
如撑起布伞(引入预应力)可以防雨挡风;木桶套箍(引入预应力)可以耐久防漏,自行车车轮那些拧紧的辐条可以保证车轮轻便、结实等,但在现代钢结构中
引入预应力却是近50年的事。
预应力钢结构的分类?
从早期预应力吊车梁,撑杆梁的简单形式发展到目前张弦桁架、索弯顶、索膜结构、玻璃幕
墙等现代结构,预应力钢结构种类繁多,大致归纳为四类:
1、传统结构型:在传统的钢结构体系上,布置索系施加预应力以改善应力状态、降低自重
及成本。
例如预应力桁架、网架、网壳等。
例如天津宁河体育馆,攀枝花市体育馆的网架、
网壳屋盖。
目前候机楼、会展中心广泛采用的张弦桁架亦归入此类。
另一种是工程中应用已久的悬索结构,如北京工人体育馆,浙江人民体育馆。
其结构由承索
与稳定索两组索系组成,施加预应力的目的不是降低与调整内力,而是提高与保证刚度。
2、吊挂结构型:结构由竖向支承物(立柱、门架、拱架等)、吊索及屋盖三部分组成。
支
承物高出屋面,于其顶部下垂钢索吊挂屋盖。
对吊索施加预应力以调整屋盖内力,减小挠度
并形成屋盖结构的弹性支点。
由于支承物及吊索暴露于大气之中,直指兰天所以又称暴露结构。
例如江西体育馆、北京朝阳体育馆、杭州黄龙体育场等。
3、整体张拉型:属创新结构体系,跨度结构中摒弃了传统受弯构件,全部由受张索系及膜
面和受压撑杆组成。
屋面结构极轻,设计构思新颖,是先进结构体系中的佼佼者,例如汉城
奥运主赛馆、慕尼黑奥运体育馆建筑群等。
由于此体系属国外专利,国内尚无工程实例。
4、张力金属膜型:金属膜片固定于边缘构件之上,既作为围护结构,又作为承重结构参与
整体承受荷载。
或在张力态下,将膜片固定于骨架结构之上,形成空间块体结构,复盖跨度。
两者都是在结构成型理论指导下诞生的预应力新型体系,应用于莫斯科奥运会的几个主赛场
馆中,国内尚不掌握此项技术。
预应力钢结构的特点?
预应力钢结构的主要优点在于:
1、充分反复地利用钢材弹性强度幅值,从而提高结构承载力。
非预应力结构承载从零应力
开始达到材料设计强度而终止受力;
2、改善结构受力状态,节省钢材。
例如受弯构件中的部分弯矩可以施加预应力转换为轴拉力,将弯矩峰值。
从而构件截面可以减少,降低用钢量;
3、提高结构刚度及稳定性,改善结构的各种属性。
预应力产生的结构变形常与荷载下变形反向,因而结构刚度得以提高。
由于布索而改变结构
边界条件,所以提高结构稳定性。
预应力可以调整结构循环应力特征而提高疲劳强度。
由于
降低结构自重而减小地震荷载提高其抗震性能等。
预应力钢结构与预应力混凝土结构有何不同?
现在有些业内人士还常常混淆两者的差别,有人把预应力混凝土结构简称为“预应力结构”,
而不知又诞生了预应力钢结构学科及其广阔的应用领域。
钢筋混凝土结构中采用预应力技术是为了延缓混凝土中裂缝出现及提高结构风度,改善结构
性能。
钢结构中施加预应力的目的除提高结构强度、稳度、刚度外,主要是创建新型结构体系,赋
予零刚度结构以必要刚度,改变几何可变体系为几何不变体系,设计按强度计算的压杆及具
有预压应力的拉杆以及无受弯杆件的跨度结构等。
籍预应力还可改善结构的抗震性,抗疲劳性及其它动力性能,两者虽然都应用了预应力技术
改善结构属性,但二者的目的、方法、工艺、力度、构造、效果等皆迥然不同,存在本质上
的差异。
预应力钢结构的应用?
预应力钢结构应用广泛的领域是房屋建筑结构,如体育场馆、会展中心、剧院、商场、飞机库、候机楼等大型公共建筑中。
在高层建筑中也有采用预应力钢结构的实例,如南非约翰内斯堡市的发展银行大楼、北京新
保利大厦等处。
