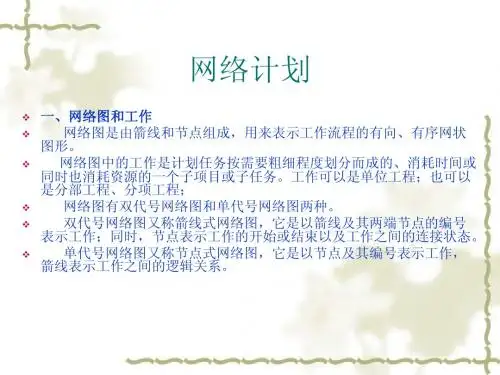

工程网络图工程网络图主要用于工程项目计划管理，它首先将施工项目整个建造过程分解成若干项工作，以规定的网络符号表达各项工作之间的相互制约和相互依赖关系，并根据它们的开展顺序和相互关系，从左至右排列起来，最后形成一个网状图形，这种网状图形就是工程网络图。
其表示方法主要有双代号表示法和单代号表示法。
1．双代号网络图。
采用两个带编号的圆圈和一个中间箭线表示一项工作，工作的名称写在箭线的上面，完成工作所需要的持续时间写在箭线的下面，箭尾圆圈表示工作的开始，箭头圆圈表示工作的结束；把一项工程（或计划）的所有工作，根据其开展的先后顺序和相互制约、相互依赖的关系，用这种方法从左向右排列起来，形成的网状图形。
双代号网络图主要由工作、节点和线路三个基本要素组成。
在双代号网络图中，可将工作分为：需要消耗时间和资源的工作，如砌筑安装类、运输类和制备类施工过程；只消耗时间而不消耗资源的工作，如抹灰和粉刷等的干燥过程；不消耗时间和资源的工作三种。
而第三种为仅仅表示工作之间相互制约、相互依赖关系的逻辑关系箭线，它又称为虚工作。
在建筑工程流水施工时，虚工作使用十分频繁；如果不使用虚工作就不能正确地表达流水施工的组织方式，绘制出正确的双代号网络图。
但应注意必须严格按工作之间的逻辑关系正确使用，避免将工作之间的关系搞乱，造成网络图计算发生错误。
虚工作也是双代号网络图所特有的工作。
在一个网络图中，表示整个网络开始的节点称为网络图的起点节点；表示整个网络最终完成的节点称为网络图的终点节点；其余称中间节点。
而网络图中又将线路分为：关键线路和非关键线路两类；由此可确定出网络计划工期，关键工作和非关键工作，利用非关键工作的机动时间，科学地、合理地调配资源和对网络计划进行优化。
2．单代号网络图。
用一个大圆圈或方框表示一项工作，工作的编号写在圆圈和方框的中部，完成工作所需要的持续时间写在圆圈或方框的下部，箭线仅表示各项工作之间相互制约和依赖关系；用这种方法将一项工程（或计划）的所有工作，根据其开展的先后顺序和相互制约、相互依赖的逻辑关系，从左向右排列起来所形成的网状图形。
双代号网络计划图一．网络图要素 1．节点：表示工作的开始、结束或连接关系，也称为事件。
用带圈的阿拉伯数字表示； 2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示； 3．线路：两节点之间的通路叫线路。
关键线路用双箭线表示； 4．工作时间：工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。
二．网络计划图的绘制规则 1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。
三．网络时间的计算工作时间的计算结果一般填定在箭线的上方或左方解题步骤（以网络图成功绘好为前提）： 1．计算各工序的ES、EF（自起点向终点计算） ES = 各紧前工序EF的最大值（默认：首道工序的ES=0） EF = 当前工序的ES + T（当前工序的工作时间） 2．计算各工序的LS、LF（自终点向起点计算） LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF） LS = 当前工序的LF - T（当前工序的工作时间） 3．确定总工期（Td） Td = LFn（尾道工序的LF） 4．计算各工序的TF TF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF 5．确定关键线路（关键工序）所有 TF = 0 的工序均为关键工序，用双箭线表示 6．计算各工序的FF FF = 各紧后工序ES的最小值 - 当前工序的EF （默认：尾道工序的FF=0）双代号时标网络图编制方法与实例讲解双代号时标网络计划是以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。
双代号时标网络计划更加直观、明了，可以表达出各工作之间的逻辑关系，同时也便于对进度计划进行调整、控制和优化。
由于双代号时标图兼有横道图的直观性和网络图的逻辑性，同时随着近年来网络计划的推广，采用网络图表达施工进度计划已经在工程实践中得到广泛应用。
![网络计划练习题[1]](https://img.taocdn.com/s1/m/eafe8f46ccbff121dd3683be.png)
网络计划练习题 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】单代号网络计划时间参数计算1．单代号网络计划时间参数的标注形式【示例9】把下图双代号网络图绘制成双代号时标网络图。
复习思考关键工作的判断方法？双代号网络计划与单代号网络计划的区别？关键线路的判断方法？单位（土建）工程网络计划的编制步骤？时差有几种它们各有什么作用双代号网络图中，工作时间参数有哪些在网络图中的表示方法关键线路的性质有哪些？选择题：CAADC CBCBA BAABC CDA 判断题∨∨∨××∨×选择题1．双代号网络图的三要素是指（）。
A.节点、箭杆、工作作业时间B.紧前工作、紧后工作、关键线路C.工作、节点、线路D.工期、关键线路、非关键线路2．利用工作的自由时差，其结果是（）。
A.不会影响紧后工作，也不会影响工期B.不会影响紧后工作，但会影响工期C.会影响紧后工作，但不会影响工期D.会影响紧后工作和工期3．下列（）说法是错误的。
A.总时差为零的工作是关键工作B.由关键工作组成的线路是关键线路C.总时差为零，自由时差一定为零D.自由时差是局部时差，总时差是线路性时差4．下列（）说法是错误的。
A.任何工程都有规定工期、计划工期和计算工期B.计划工期可以小于规定工期C.计划工期可以等于规定工期D.计划工期有时可等于计算工期5．（），会出现虚箭线。
A.当只有相同的紧后工作时B.当只有不相同的紧后工作时C.既有相同，又有不相同的紧后工作时D.不受约束的任何情况6．网络计划的缺点是（）。
A.不能反映工作问题的逻辑B.不能反映出关键工作C.计算资源消耗量不便D.不能实现电算化7．某项工作有两项紧后工作C、D，最迟完成时间:C=20天，D=15天，工作持续时间:C=7天，D=12天，则本工作的最迟完成时间是（）。
A. 13天B. 3天C. 8天D. 15天8．双代号网络图中的虚工作（）。
施工网络图讲解1.双代号时标网络计划在时标网络计划中，以实箭线表示工作，实箭线的水平投影长度表示该工作的持续时间；以虚箭线表示虚工作，由于虚工作的持续时间为零，故虚箭线只能垂直画；以波形线表示工作与其紧后工作之间的时间间隔（以终点节点为完成节点的工作除外，当计划工期等于计算工期时，这些工作箭线中波形线的水平投影长度表示其自由时差）。
时标网络计划既具有网络计划的优点，又具有横道计划直观易懂的优点，它将网络计划的时间参数直观地表达出来。
时标网络计划宜按各项工作的最早开始时间编制。
为此，在编制时标网络计划时应使每一个节点和每一项工作（包括虚工作）尽量向左靠，直至不出现从右向左的逆向箭线为止。
【例】某建设工程业主与监理单位、施工单位分别签订了监理委托合同和施工合同，合同工期为18个月。
在工程开工前，施工承包单位在合同约定的时间内向监理工程师提交了施工总进度计划如下图所示。
该计划经监理工程师批准后开始实施，在施工过程中发生以下事件：①因业主要求需要修改设计，致使工作K停工等待图纸 3.5 个月；②部分施工机械由于运输原因未能按时进场，致使工作 H 的实际进度拖后 1 个月；③由于施工工艺不符合施工规范要求，发生质量事故而返工，致使工作F 的实际进度拖后 2 个月。
承包单位在合同规定的有效期内提出工期延长 3.5 个月的要求，监理工程师应批准工程延期多少时间？为什么？工程施工总进度计划【解】由于工作H 和工作F 的实际进度拖后均属于承包单位自身原因，只有工作K 的拖后可以考虑给予工程延期。
从图中可知，工作K 原有总时差为3 个月，该工作停工待图3.5 个月，只影响工期0.5个月，故监理工程师应批准工程延期0.5 个月。
2新横道图新横道图，又称网络横道图，它是在传统的横道图与网络图结合的基础上发展起来的。
新横道图与传统的横道图有着本质的区别：传统的横道图，无法表达工作之间的相互关系，无法直接看出一项工作提前提前完成或推后完成对后续工作造成那些影响，无法看出哪些工作有机动时间，哪些工作是关键工作。
