流量控制阀

一、概述 最小流量控制阀是给水泵的重要设备，与125、200、300、600MW 机组锅炉给水泵配套使用。

当给水流量由于机组运行工况所限低于某一最小值时，将导致给水泵内介质汽化而使设备无法工作甚至损坏。

最小流量控制阀就是当给水流量减小到最小流量时，立即打开，介质经控制阀回到除氧器；当给水流量达到一定量时，最小流量控制阀关闭，系统进入正常工作。

运行时给水泵出口压力很高，而除氧器压力很低（0.8MPa 以下），所以，最小流量阀须承受很高的压差。

开高公司采用多级套筒小孔式节流罩，通过阀芯上下移动改变节流面积，实现流量的调节；小孔式节流罩即是一只节流元件，又是消音器，故该阀门噪音小，耐气蚀；密封面采用免冲刷结构，选用合理的耐冲刷不锈钢材料和适当的表面硬化处理，大大延长使用寿命 ；合理安排压降，通道设计顺畅，避免产生闪蒸、气蚀和涡流；平衡型阀芯设计使阀杆受力较小，操作机构较小。

该阀调节平稳、气蚀小、振动轻、噪音低、磨损小、寿命长，该阀门采用简易装配结构，拆装方便、维修简单。

另外一种结构为迷宫式节流罩。

该型阀门采用多片迷宫片叠合而成的迷宫盘构成节流件，水流在迷宫中曲折来回而节流降压，通过阀芯上下移动来改变节流面积实现调节流量。

具有抗气蚀、耐磨损、低噪音、调节平稳的特点。

是当今高压差阀门技术新潮流。

二、工作原理该系列调节阀由执行机构和阀门本体两部分构成。

执行机构可选用IQL 智能型电动执行机构或DKZ 型电动执行机构及用户指定的执行机构。

IQL 智能型电动执行机构接受DC4-20mA 信号，且输出DC4-20mA 反馈信号，实现比例控制，它无须开盖，可通过红外遥控器完成阀位限位、扭矩设定，阀位校准等各种参数的调整。

DKZ 型电动执行器性能好、价格低、通用性强。

执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。

返回
液压与气压传动
液压与气压传动
1.1 节பைடு நூலகம்阀
节流阀的流量调节范围较宽，可以进行微小流量调节，调节 精确，性能稳定
阀芯开度与通过的流量成正比。 节流阀节流口的形状对调节特性影响较大。
1.1 节流阀
圆柱斜切型节流阀
1.2 单向节流阀
单向节流阀
1.3 排气节流阀
排气节流阀
气动逻辑 元件是一种控制元件。 它是在控制气压信号作用 下，通过元件内部的可动部分（如膜片 和阀芯等）来改变气流运动方向，从而 实现各种逻辑功能的。 气动逻辑元件包括梭阀和双压阀。

▲速度负载特性：
v=
F q p − KAT A q1 1 = A1 A1
m
速度负载特性曲线如 速度负载特性曲线如 图：
分析：当通流面积一定时， 分析：当通流面积一定时， 负载大时速度刚度大 时速度刚度大； 负载大时速度刚度大； 而负载一定时，通流面积越小 而负载一定时， 高速），速度刚度越大。 ），速度刚度越大 （高速），速度刚度越大。
节流阀 → 液压缸 qp < 溢流阀 → 油箱
演示
▲速度负载特性
●缸在稳定工作时 ，其受力平衡方程
式为： 式为：
p1 A1 = F + p2 A2
●由于P2为零，所以： 由于P 为零，所以：
F p1 = A1
节流阀两端压力差为: ●节流阀两端压力差为
F ∆p = p p − p1 = p p − A1
进油路节流调速 按流量阀安装位置不同 < 回油路节流调速 旁油路节流调速
（1）进油路节流调速
◆调速原理：将节流阀串联在进入液压缸的油路上， 调速原理： 节流阀串联在进入液压缸的油路上， 调节通过节流阀的流量，即可调节进入液压缸的流量， 调节通过节流阀的流量，即可调节进入液压缸的流量， 从而调节液压缸的运动速度。 从而调节液压缸的运动速度。
针阀式节流口 针阀式节流口
偏心槽式节流口 偏心槽式节流口
轴向三角槽式节流口 轴向三角槽式节流口
周向缝隙式节流口
★节流阀实现流量调节的条件
——必须具备一个与节流回路并联的分支回路 ——必须具备一个与节流回路并联的分支回路。 必须具备一个与节流回路并联的分支回路。 溢流阀或恒压变量泵） （溢流阀或恒压变量泵）
§4－4
流量控制阀及速度控制回路

气动流量控制阀一、概述：
气动流量控制阀有QTB250、QTB300、QTB500mm三种规格，气动流量控制阀主要用于粉状物料流量控制系统，气动流量控制阀通过调整圆筒阀的流通截面的张角来调节流量，一般作为开关阀配合电动流量阀使用。

气动流量控制阀主要靠汽缸控制，也可使用手动操作，其传动布置形式分左装和右装两种，用户可根据需要选用气动流量控制阀，但在订货时要加以说明。

二、型号规格技术参数表
三、示意图
四、安装使用
安装使用时请注意分清进出口方向。

说明：
1. 因技术提升而修订相关技术参数，恕不单独通知，请予谅解。

2. 气动流量控制阀通常与电动流量控制阀配套使用，一般作为开关阀使用，订货时请
说明。

m
几种常用的节流口形式如图所示。
针阀式
偏心槽式
轴向三角槽式
周向缝隙式
轴向缝隙式
（一）节流阀
1、结构原理
适用于： 负载和温
度变化不大或
对速度稳定性 要求不高的液
压回路中。
单向节流阀
则无节流作用。
2
3 只能控制一个方向上的流量大小， 而在另一个方向 4
1 2 3 P2 4 P1
P2
P1 P2
P1
P1
1）液压缸差动连接回路
2）采用蓄能器的快速运动回路
3）双泵供油回路
4）用电磁换向阀的快慢速转换回路
5）行程阀的快慢速换接回路
下位： 快进 上位： 工进 阀2左位：快退
优点：快慢速换接过程 较平稳，换接点的位置较准 确。 缺点：行程阀的安装位 置不能任意布置，管路连接 较为复杂。
2. 两种慢速的转换回路
1、进油节流调速回路
1）回路的组成： 定量泵、节流阀、溢流阀 和执行元件。 2）工作原理： 执行元件进油路串接一节流 阀，以调节执行元件运动速度。 正常工作的必要条件： 泵输出油液qp q1→液压缸 △q→油箱
泵出口压力pp：溢流阀调整压力（基本恒定）
2、回油（出口）节流调速回路
原理： 节流阀串联在液压缸回油 路上，通过控制缸的回油量q2 实现速度调节。 特点： 基本特性与进口节流调速 回路基本相同。
正确而迅速地阅读液压系统图，对于分析液压 系统、设计电气系统以及使用、检修、调整液压设 备都有重要的作用。
阅读液压系统图的一般方法和步骤： 1）了解液压系统的任务、工作循环、应具 备的性能和需要满足的要求； 2）查询系统图中所有的液压元件及其连接 关系，分析它们的作用及其所组成的基本回路及 功能； 3）分析系统的基本回路，了解系统的工作 原理及特点。

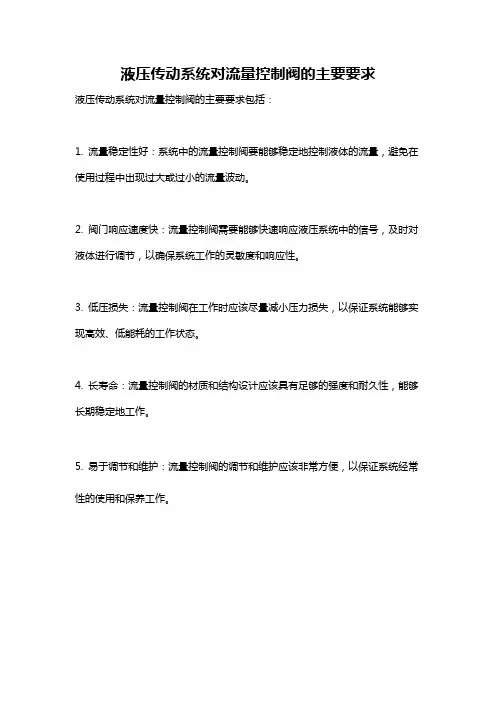

液压传动系统对流量控制阀的主要要求
液压传动系统对流量控制阀的主要要求包括：
1. 流量稳定性好：系统中的流量控制阀要能够稳定地控制液体的流量，避免在使用过程中出现过大或过小的流量波动。

2. 阀门响应速度快：流量控制阀需要能够快速响应液压系统中的信号，及时对液体进行调节，以确保系统工作的灵敏度和响应性。

3. 低压损失：流量控制阀在工作时应该尽量减小压力损失，以保证系统能够实现高效、低能耗的工作状态。

4. 长寿命：流量控制阀的材质和结构设计应该具有足够的强度和耐久性，能够长期稳定地工作。

5. 易于调节和维护：流量控制阀的调节和维护应该非常方便，以保证系统经常性的使用和保养工作。

• 其工作原理如下: – 溢流阀下方的油腔a、b和上方油腔c分别与节流阀的进 口和出口相连通,油压分别为p1和p2。 – 因负载增加而升高时，阀芯2就会因上方的油压的升高 而下移，使阀口关小，溢流量减少，p1便升高： – 反之，当p2减小时，阀芯2就会上移，使溢流量增加， p1也就随之减小，阀芯2上作用力的平衡方程式仍为 Pl一P2= Fs ／A
10
图7—21 单向节流阀
11
7-1-3-2普通型调速阀
• 节流阀虽可通过改变节流口大小的办法来调节流 量,但是因阀前后压差可能变化，以致调定后并不 能保持流量稳定。所以对速度稳定性要求较高的 执行机构来说就不能以普通节流阀来作为调速之 用。
• 如果把定差减压阀和节流阀串联，或把定差溢流 阀和节流阀并联，以使节流阀前后压差近似保持 不变，则节流阀的流量即可基本稳定。
7-1-3流量控制阀
• 流量控制阀是靠改变阀的开度以改变通流 面积,从而控制流量的一类控制阀，通常多 用于定量泵系统，借以控制执行机构(油缸 或油马达)的运动速度。
1
7-1-3-1节流阀
节流阀是一种可借移动或转动阀芯的方法 直接改变阀口的通流面积,从而改变流阻的 阀。 节流阀装在定压液压源后面的油路中或定 量液压源的分支油路上，便可以起到流量 的调节作用。
14
7-1-3-2普通型调速阀
• 定差减压阀1的工作原理如下:
– 阀芯上端的油腔凸经孔d与节流阀2后面的油腔 相通,压力为P2，而油腔c和d则分别经孔f和e与 节流阀2前的油腔相通，压力为P1。
– 当载荷R增大以致使P2升高时，减压阀阀芯1即 会因上端油腔b中的油压增加而下移，使减压 阀阀口阻塞的常见原因。
7
7-1-3-1节流阀
8
7-1-3-1节流阀

液压控制阀的种类液压控制阀是液压系统中重要的元件之一，广泛应用于工程机械、航空航天、冶金、船舶等领域。

根据其功能和结构特点，液压控制阀可以分为以下几种类型。

1. 方向控制阀：方向控制阀用于控制液压系统中液压液的流向，常见的有溢流阀、节流阀、环路阀等。

溢流阀通过调节流体的排放方式来控制系统的流量和压力，常用于控制执行元件的速度和限制系统的最大压力。

节流阀通过改变流道的截面积来调节流量和压力，通常用于减速、稳速控制。

环路阀则是将液压泵的出口与油箱的回油口形成闭环，实现流量和压力的控制。

2. 流量控制阀：流量控制阀用于调节系统中液压液的流量，主要包括节流阀、比例阀和流量控制阀等。

节流阀通过改变流道的截面积来调节流量，通常用于限制系统的流量和速度。

比例阀通过改变阀口的开度或电磁激励力来调节流量，常用于对执行元件的位置、速度等参数进行精确控制。

流量控制阀则通过控制液流的流过截面积来实现流量的调节。

3. 压力控制阀：压力控制阀用于控制系统中的工作压力，常见的有安全阀、溢流阀和压力继电器等。

安全阀用于在液压系统中当压力超过安全压力时，将多余的液压液导入油箱以保护系统的安全。

溢流阀则在液压系统压力达到设定值时，将多余的液压液导入油箱，起到压力保护作用。

压力继电器则通过感应系统中的压力变化，来控制系统的压力，并将信号转化为机械或电气信号进行反馈。

4. 比例控制阀：比例控制阀是一种可以精确控制流量、压力或位置的阀门，常见的有比例溢流阀、比例伺服阀等。

比例溢流阀通过改变阀口的开度来调节流量和压力，广泛应用于工程机械和液压系统中的位置控制。

比例伺服阀则是通过开启或关闭阀口来控制液压液对执行元件的作用力，常用于工业自动化领域。

液压控制阀的种类繁多，应根据具体的应用需求选取合适的控制阀。

在选择时要注意阀门的工作压力、流量、控制精度等参数，并进行合适的维护和保养，以确保系统的正常运行。

此外，还要注意阀门的安装方式和连接方式，以保证液压系统的密封性和可靠性。

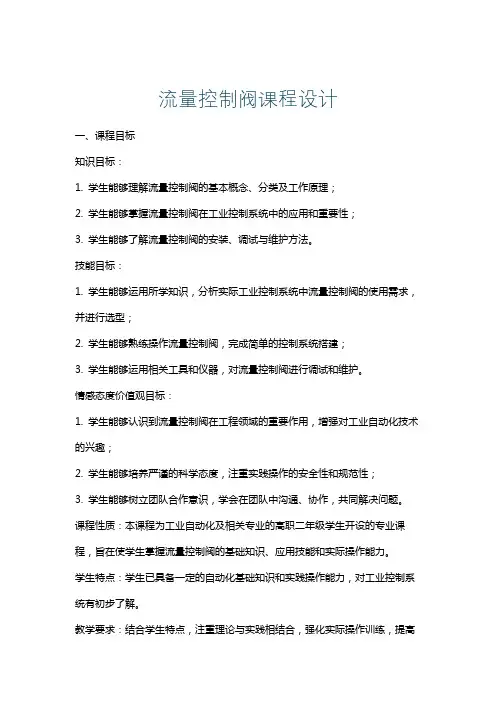

流量控制阀课程设计一、课程目标知识目标：1. 学生能够理解流量控制阀的基本概念、分类及工作原理；2. 学生能够掌握流量控制阀在工业控制系统中的应用和重要性；3. 学生能够了解流量控制阀的安装、调试与维护方法。

技能目标：1. 学生能够运用所学知识，分析实际工业控制系统中流量控制阀的使用需求，并进行选型；2. 学生能够熟练操作流量控制阀，完成简单的控制系统搭建；3. 学生能够运用相关工具和仪器，对流量控制阀进行调试和维护。

情感态度价值观目标：1. 学生能够认识到流量控制阀在工程领域的重要作用，增强对工业自动化技术的兴趣；2. 学生能够培养严谨的科学态度，注重实践操作的安全性和规范性；3. 学生能够树立团队合作意识，学会在团队中沟通、协作，共同解决问题。

课程性质：本课程为工业自动化及相关专业的高职二年级学生开设的专业课程，旨在使学生掌握流量控制阀的基础知识、应用技能和实际操作能力。

学生特点：学生已具备一定的自动化基础知识和实践操作能力，对工业控制系统有初步了解。

教学要求：结合学生特点，注重理论与实践相结合，强化实际操作训练，提高学生的动手能力和解决实际问题的能力。

通过本课程的学习，使学生能够将所学知识应用于实际工作中，为未来的职业发展打下坚实基础。

二、教学内容1. 流量控制阀基础知识：- 流量控制阀的定义、分类及工作原理；- 流量控制阀在工业控制系统中的应用场景；- 流量控制阀的安装、调试与维护方法。

2. 流量控制阀的选型与应用：- 根据实际控制系统需求，进行流量控制阀的选型；- 流量控制阀在控制系统中的连接方式与安装要求；- 流量控制阀在控制系统中的调试与优化。

3. 实践操作与案例分析：- 搭建简单的流量控制系统，进行实际操作；- 分析实际工业案例，了解流量控制阀在不同行业的应用；- 针对实际操作中遇到的问题，进行讨论、分析与解决。

教学内容依据课程目标，按照以下进度安排：第一周：流量控制阀基础知识学习；第二周：流量控制阀选型与应用；第三周：实践操作与案例分析。

流量控制阀的基本结构及工作原理
流量控制阀的基本结构主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。

阀芯的结构形式有滑阀式、锥阀式和球阀式；阀体上除有与阀芯配合的阀体孔或阀座孔外，还有外接油管的进、出油口和泄油口；驱动阀芯在阀体内做相对运动的装置可以是手调机构，也可以是弹簧或电磁铁，有些场合还采用液压作用力驱动。

在工作原理上，流量控制阀是利用阀芯在阀体内的相对运动来控制阀口的通断及开口量的大小，以实现压力、流量和方向控制。

流量控制阀工作时，所有阀的阀口大小，阀进、出油口间的压差，以及通过阀的流量之间的关系，都符合孔口流量公式，只是各种阀控制的参数不相同而已。

流量控制阀流量控制阀就是通过改变节流口通流断面得大小，以改变局部阻力，从而实现对流量得控制。

流量控制阀有节流阀、调速阀与分流集流阀等。

节流阀1-阀体2-阀心3-调节螺钉4-阀套5-阀心上得螺旋断面6-阀口阀套上得窗口W与阀心上得螺旋曲线S之间得相对运动，形成了可变通流断面面积，实现了对流量得控制。

改变节流口通流断面得大小，在一定得压差下，可以控制节流阀得流量。

图形符号：常见得几种节流口形式：针式节流口、三角槽式节流口、转槽式节流口流量特性：节流阀得节流口一定时，其流量随压差得增加而增大。

节流口小到一定值时流量不稳定，出现时断时续现象，称为节流口堵塞（一般0、05L/min）。

不出现堵塞得最小流量叫最小稳定流量。

温度变化引起流体粘度变化使流量不稳定（可采用温度补偿装置加以补偿）。

调速阀调速阀就是具有恒流量功能得阀类，利用它能使执行元件匀速运动。

1-减压阀部分 2-减压口 3-行程限位装置 4-节流阀部分 5-节流口调速阀由两部分组成，一就是节流阀部分，二就是定差减压阀部分，两部分串联而成。

图形符号：工作原理：将节流阀前后压力p2与p3分别引到定压减压阀阀心下、上两端。

当负载压力p3增大即调速阀压差变小时，作用在定差减压阀心得力使阀心下移。

减压口增大，压降减少，使p2也增大，从而使节流阀压差△p=p2-p3保持不变；反之亦然，这样就使调速阀得流量不受其压差变化得影响，而保持恒定。

详细原理说明原理说明：通过阀得流量，不随阀前后得压差ΔP(ΔP = P1-P3)而变，而节流阀就无恒流功能。

比较下列曲线可见两者得区别。

调速阀可理解为两个串联节流口组成，Ⅰ为固定节流，Ⅱ为可变节流口。

执行元件工作时，流量Q稳定流过。

外负载F若减小，两个串联节流口得流量Q将会增大。

这时如果能够及时且自动地减小节流口Ⅱ得开度，使流量重回到原来得稳定值Q。

要做到这些就必需自动地保持（P2-P3）不变。

Ⅰ节流口用节流阀，Ⅱ节流口用定差减压阀，它可保证节流阀前后压差（P2-P3）不变，因此可实现恒流。

控制阀按作用和用途分为控制阀是指通过改变阀门开度及流体流量实现对流体压力、温度、流量的控制设备。

根据控制阀的作用和用途，可以分为以下几类：1. 压力控制阀：主要用于稳定流体的压力，防止管道和设备由于壅塞、泵运行失败等原因而造成过高或过低的压力，保持流量稳定。

常见的压力控制阀有安全阀、减压阀、减震阀等。

2. 流量控制阀：主要用于控制流体的流量，从而满足系统对流量的要求，保证系统的正常工作。

常见的流量控制阀有调节阀、节流阀等。

3. 温度控制阀：主要用于控制流体的温度，将流体的温度控制在一定范围之内，满足系统和设备对温度的要求，保证系统的正常工作。

常见的温度控制阀有温度调节阀、调节水温阀等。

4. 液位和流量控制阀：主要用于控制液位或流量，保证系统或设备的液位或流量不超过允许的范围，避免因超出范围而造成的运行失控和损坏。

常见的液位和流量控制阀有液位控制阀、流量调节阀等。

5. 溢流泄压控制阀：主要用于保护系统或设备不因泄压而受到损坏，当系统或设备内的压力过高时，通过打开阀门，将多余的液体泄放到外部，保持系统或设备的安全运行。

常见的溢流泄压控制阀有溢流阀、安全阀等。

6. 全自动控制阀：主要应用于自动化控制系统中，通过数码、模拟电信号控制阀门的开度，以满足设备/系统对流体压力、温度、流量等参数的要求。

常见的全自动控制阀有电动控制阀、比例调节阀等。

7. 模拟控制阀：通过模拟信号控制阀门的开度，适合于一些需要手动控制的操作，比如调试测试等。

常见的模拟控制阀有手动控制阀、气动比例调节阀等。

总之，控制阀是现代工业中不可或缺的设备之一，它能对工业生产各环节的流体控制起到至关重要的作用。

在不同的场合，选择合适的控制阀，对于现代工业流程运行的规范、高效、安全具有重要的意义。

负载
减压口 p2 节流口 p3
减压阀芯 FS
减压阀阀芯平衡条件:
即
若因负载变化使 p3上升，则
p3
减压阀芯
x
减压阀口压降
p2
p p2 p3 பைடு நூலகம்保持恒定
若因负载变化使 p3下降，则
p3
减压阀芯
x
减压阀口压降
p2
p p2 p3 保持恒定
调速阀
液压与气动控制
3.阻塞和最小稳定流量 （1）定义：在压差、油温和粘度等因素不变的情况下，当节流阀 开度很小时，流量会出现不稳定，甚至断流，这种现象称为阻塞。 （2）产生原因：节流口处高速液流产生局部高温，致使油液氧化 生成胶质沉淀，甚至引起油中碳的燃烧产生灰烬，这些生成物和油 中原有杂质结合，在节流口表面逐步形成附着层，它不断堆积又不 断被高速液流冲掉，流量就不断地发生波动，附着层堵死节流口时 则出现断流。
特点：结构简单、体积小，但负载 和温度的变化对流量的稳定性影响较大， 因此，只适用于负载和温度变化不大或 速度稳定性要求不高的液压系统中。
节流阀的输出流量与节流口的结构形式有关，实用的节流口都介于理想薄壁小孔和细长孔之间，故其流量特性可用小孔流量计算通用公式 来描述，特性曲线如图5.16所示。
2.流量特性和影响稳定的因素
液压与气动控制
流量控制阀
流量控制阀（简称流量阀）是通过改变节流口通流面积或通 流通道的长短、节流口上的压差，从而实现流量控制的阀类。
流量控制阀是实现节流调速的基本控制元件，通过控制流量 来实现对执行元件运动速度的控制。
流量控制阀
节流阀 调速阀
1.1 节流阀
1.结构和工作原理
如图所示为一种普通节流阀的结构 和图形符号。这种节流阀的孔口形状为 轴向三角槽式。油液从进油口P1进入， 经阀芯上的三角槽节流口，从出油口P2 流出。转动调节螺母1可通过推杆2推动 阀芯3作轴向移动，改变节流口的过流 面积来调节流量。
