MCG 1500S FI 伺服液位计MCG 1500SFI伺服液位计可测量液体的液位、界面、介质密度,并变送介质的温度、压力等参数。
MCG 1500SFI伺服液位计可适用于石油、化工、轻工、电力等行业的大型高、低压储罐。
MCG 1500SFI伺服液位计可以配合使用MCG 351平均温度计和MCG 2350平均温度变送器测量并变送储罐多点温度。
MCG 1500SFI伺服液位计使用MCG 2150或MCG2151(PDA)红外手持器调整和标定仪表的参数,下载程序,方便可靠。
MCG 1500SFI伺服液位计可选用MCG 1350罐底显示器在罐底显示液位、温度等数据,并且可用MCG 2150红外手持器在MCG1350上调整和标定仪表参数,避免了经常爬上罐顶的麻烦。
MCG 1500SFI伺服液位计可配接MCG 3200系列现场总线转换器将数据信息传送到DCS系统。
MCG 1500SFI伺服液位计可配接MCG 5101、MCG5102实现无线通讯,将数据信息传送到DCS系统,节省现场线缆。
技术参数液位测量范围 22m(标准);46m(可选)液位测量精度 0.8mm液位分辨率 0.25mm液位测量重复性 0.8mm温度测量可选RTD铂电阻温度计和多点平均温度计温度测量精度 0.3℃温度测量分辨率 0.06℃密度测量精度 5kg/m³显示 4行×40字符LCD通讯 L&J “TANKWAY”总线、M/S总线、RS485(Modbus RTU)、HART、ENRAF、4-20mA等电源 220VAC、110VAC、24VDC、48VDC、20W波特率 300-9600可设定雷电保护多级保护控制点 2点(泵和阀)(0.5A/24VDC)I/O 2个4~20mA输出,3个4~20mA输入温度介质温度:-100℃~+315℃环境温度:-40℃~+85℃工作压力大气压(25psig);150psi,300psig(可选)安装 2″法兰(标准),其他可选现场接线 4线(两根双绞线)或KVV四芯电缆至MCG3200(L&J总线)接线口尺寸两个3/4″NPT螺纹表体材料铝,不锈钢安全认证 UL / CUL-Explosion ProofClass I , Div.1 Group C&D ,(Group B option)CENELEC/ ATEXII 1/2 G EEx d ⅡB T6重量铝制11.37kg,不锈钢26kg外形尺寸图安装伺服液位计的浮子在储罐中升降移动会受到液体的扰动和冲击,因此为了保证测量的平稳和准确必须加装导向管。
伺服式液位计工作原理伺服式液位计是一种常见的用于测量液体水平的仪器。
它通过一定的工作原理来实现对液位的准确测量。
下面将详细介绍伺服式液位计的工作原理。
伺服式液位计主要由传感器、控制电路和输出装置组成。
传感器是伺服式液位计的核心部件,它能够感知液位的变化并将其转化为电信号。
控制电路接收传感器的信号并进行处理,然后输出给输出装置,从而实现对液位的监测和显示。
伺服式液位计的工作原理基于浮子测量的原理。
传感器中的浮子与液位的变化相连,当液位升高时,浮子也随之上升,反之亦然。
浮子上安装有磁性物质,传感器内部则安装有与之相配的磁性组件。
当浮子上升或下降时,磁性组件也会相应地上升或下降。
传感器内部的磁敏元件能够感知到磁场的变化,并将其转化为电信号。
这个电信号经过放大和处理后,传递给控制电路进行进一步的计算和分析。
控制电路会根据传感器的信号来确定液位的高低。
通过比较传感器信号与预设的标准信号,控制电路可以得出液位的准确数值。
然后,控制电路将这个数值转化为可视化的信号,并输出给输出装置。
输出装置通常是液晶显示屏或数字显示器,它能够将液位的数值以数字的形式显示出来。
通过输出装置,用户可以直观地了解液体的水平,并及时采取相应的措施。
除了浮子测量的原理,伺服式液位计还可以通过其它方式来实现液位的测量,例如电容测量、声波测量等。
但无论采用何种测量原理,伺服式液位计的工作原理都是通过传感器感知液位的变化,并将其转化为电信号,然后经过控制电路的处理和输出,最终实现对液位的准确测量和显示。
总结一下,伺服式液位计通过浮子测量等原理,实现对液位的准确测量。
传感器感知液位的变化,并将其转化为电信号,控制电路根据信号进行处理和分析,输出装置将液位的数值以数字的形式显示出来。
伺服式液位计在工业、农业等领域具有广泛的应用前景。
enraf伺服液位计enraf 伺服液位计enraf, 液位计, 伺服恩拉福854ATG伺服液位计在石化产品储罐上的应用前言:恩拉福公司的伺服液位计是进入中国较早的高精度液位检测仪表,在客户的使用中得到好评。
在中原乙烯的一期工程原料产品罐区的建设中使用了35台854ATG伺服液位计,虽然中间出现过一些问题,但总的来说对这些伺服液位计的评价远远高于其它品牌的液位计。
由于采用了特殊的测量原理,所以在仪表对大高度测量,以及界面和密度的检测上有其它种类仪表不能比拟的良好性能。
通过多年的使用,现在就使用中应该注意的事项和一些问题的处理过程同大家进行一下交流。
测量的基本原理伺服液位计的测量原理如图所示:由力传感器检测浮子上浮力的变化。
浮子由缠绕在带有槽的测量磁鼓上的结实柔软的测量钢丝吊着。
磁鼓通过磁耦合与步进马达相连接。
浮子的实际重量由力传感器来测量。
力传感器测得的浮子重量与预先设定的浮子重量比较。
如果测量值和设定值之间存在偏差,先进的软件控制模块就会调整步进马达的位置,使浮子向下或向上移动,最终在力达到平衡的时候伺服电机停止转动。
1.1.1 液位测量产品液位的变化引起浮子浸没深度的变化,浮子所受的浮力同时也变化,浮力的变化被力传感器检测到。
测量值和设定值之间的的偏差引起步进马达位置的变化,升高和降低浮子的位置,直到测量值和设定值相等为止。
为了避免振动,软件还可以调整滞后作用和积分时间。
这样可以得到比较稳定和精确的平均液位。
步进马达每旋转一周大约使浮子上下移动10mm。
每旋转一周被分成200步,因此每步相当于0.05mm。
这直接决定了马达的分辨率。
同时不停地检测步进马达的位置。
这是通过安装在马达轴上的独特的码盘来实现的。
1.1.2 两种产品间的界面测量两种产品间的界面是通过向液位计发命令来实现的。
当你的设定点(一个浮子减浮力的一部分的值)等于浮子在两种液体受到的浮力的平均值的重量的时候,仪表就可以检测界面的位置。
伺服液位计工作原理
伺服液位计是一种常用的液位测量仪表,其工作原理基于液位和液压的平衡关系。
下面是伺服液位计的工作原理:
1. 设备结构:伺服液位计通常由液位感应器、传感器、电磁阀等组成。
2. 液位感应器:液位感应器通常安装在液体容器或槽的底部或侧面。
它可以通过浮球、浮子、纵型导线或电容传感器等来感应液位高度的变化。
3. 平衡系统:传感器将液位的变化转化为一个力的变化,送到平衡系统。
平衡系统通常由弹簧和活塞组成。
4. 作用力平衡:平衡系统中的弹簧使得活塞受到一个恒定的向上的力,该力与液位高度成正比。
当液位上升时,液位感应器感应到液位的变化,传感器会相应地改变作用于平衡系统的力,使得系统重新达到平衡状态。
5. 动态调节:当液位上升或下降时,平衡系统将相应地调整电磁阀的开度,从而调整液体进入或流出容器的速率,以维持液位的稳定。
6. 测量液位:通过监测电磁阀的开度或闭合程度,可以间接测量容器中的液位高度。
电磁阀的开度与液位高度成正比。
总之,伺服液位计通过感应液位的变化,通过控制液体的进出速率来维持液位的稳定。
伺服液位计说明书伺服液位计是一种高精度的液位测量仪器,广泛应用于工业生产中。
以下是伺服液位计的说明书:一、产品概述伺服液位计采用非接触式测量原理,能够测量各种液体介质的液位高度,具有高精度、高稳定性和高可靠性等特点。
该液位计具有数字显示和输出功能,可与计算机等设备连接,实现自动化控制。
二、产品特点1. 高精度测量:采用非接触式测量原理,测量精度高,误差小。
2. 多种测量方式:根据不同的液体介质和测量要求,可以选择不同的测量方式,如定点测量、连续测量等。
3. 数字显示和输出:液位计具有高分辨率的数字显示屏幕,能够实时显示液位高度,同时具有标准输出接口,可与外部设备连接。
4. 操作简便:液位计具有友好的操作界面,用户可以快速掌握使用方法。
5. 可靠性高:采用优质的材料和先进的工艺制造而成,保证了液位计的高可靠性和长寿命。
三、使用方法1. 安装:根据液位计的安装要求,将其安装在液体容器或管道上,确保测量准确可靠。
2. 调试:在安装完成后,需要对液位计进行调试,以确保其正常工作。
根据不同的测量要求,可以调整液位计的参数,以达到最佳的测量效果。
3. 操作:在操作时,用户可以通过液位计的数字显示屏幕或外部设备来查看液位高度。
同时,可以根据需要设置报警限值,当液位超过或低于设定值时,液位计会自动报警。
4. 维护:为了保证液位计的正常运行,需要定期对其进行维护和保养。
如清洁传感器、检查线路连接等。
四、注意事项1. 在使用过程中,应避免剧烈震动或撞击,以免影响测量精度。
2. 在安装或使用过程中,应确保传感器与液体介质接触良好,避免出现泄漏或测量误差。
3. 在进行维护和保养时,应遵循产品说明书的指导,避免对产品造成损坏或影响测量精度。
4. 在使用过程中,如发现异常情况或故障,应及时联系专业人员进行维修和保养。

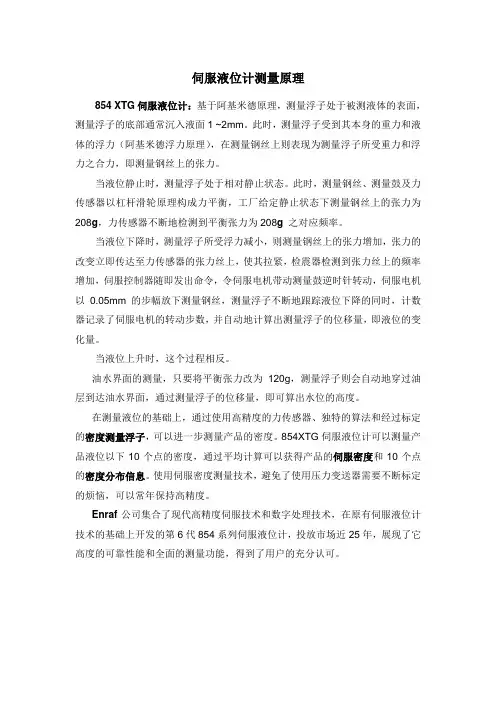

伺服液位计测量原理854 XTG伺服液位计:基于阿基米德原理,测量浮子处于被测液体的表面,测量浮子的底部通常沉入液面1 ~2mm。
此时,测量浮子受到其本身的重力和液体的浮力(阿基米德浮力原理),在测量钢丝上则表现为测量浮子所受重力和浮力之合力,即测量钢丝上的张力。
当液位静止时,测量浮子处于相对静止状态。
此时,测量钢丝、测量鼓及力传感器以杠杆滑轮原理构成力平衡,工厂给定静止状态下测量钢丝上的张力为208g,力传感器不断地检测到平衡张力为208g之对应频率。
当液位下降时,测量浮子所受浮力减小,则测量钢丝上的张力增加,张力的改变立即传达至力传感器的张力丝上,使其拉紧,检震器检测到张力丝上的频率增加,伺服控制器随即发出命令,令伺服电机带动测量鼓逆时针转动,伺服电机以0.05mm的步幅放下测量钢丝,测量浮子不断地跟踪液位下降的同时,计数器记录了伺服电机的转动步数,并自动地计算出测量浮子的位移量,即液位的变化量。
当液位上升时,这个过程相反。
油水界面的测量,只要将平衡张力改为120g,测量浮子则会自动地穿过油层到达油水界面,通过测量浮子的位移量,即可算出水位的高度。
在测量液位的基础上,通过使用高精度的力传感器、独特的算法和经过标定的密度测量浮子,可以进一步测量产品的密度。
854XTG伺服液位计可以测量产品液位以下10个点的密度,通过平均计算可以获得产品的伺服密度和10个点的密度分布信息。
使用伺服密度测量技术,避免了使用压力变送器需要不断标定的烦恼,可以常年保持高精度。
Enraf公司集合了现代高精度伺服技术和数字处理技术,在原有伺服液位计技术的基础上开发的第6代854系列伺服液位计,投放市场近25年,展现了它高度的可靠性能和全面的测量功能,得到了用户的充分认可。
伺服液位计的测量原理
1.压力测量原理:伺服液位计的一种常见工作原理是基于液体的静水
压力。
通过安装在液体容器底部的压力传感器来测量液体的静水压力,然
后将压力信号转换为液位高度值。
根据波尔雅德定律,液体的静水压力与
液体的深度成正比。
因此,通过测量液体压力可以推断出液体的液位高度。
2.浮子测量原理:另一种常见的伺服液位计工作原理是通过使用浮子
来测量液位。
该装置一般由一个浮子和与之相配套的线性位移传感器组成。
当浮子浮在液体表面时,其位置会随液位的变化而变化。
位移传感器通过
测量浮子位置的变化来获得液位的高度信息。
3.振荡测量原理:振荡测量原理是一种较新的液位测量技术。
该原理
基于声波或微波的传递时间和能量损失与液位高度之间的关系。
伺服液位
计通过发射和接收声波或微波信号,测量传递时间和能量损失,从而确定
液体的液位高度。
该方法可以用于不同类型的液体,无论液体是固态、液
态还是气态。
这些测量原理在实际应用中可以根据不同的要求和场景灵活选择。
然而,无论使用哪种原理,伺服液位计都需要进行校正和校准以确保准确性
和精度。
此外,还需要注意选择合适的材料和工艺来应对液体的特性,以
确保仪器的稳定性和可靠性。
总的来说,伺服液位计的测量原理主要基于压力、浮子和振荡三种方式。
通过选择不同的测量原理和配套的传感器可以满足不同液体的测量需求,从而实现液位的准确测量和控制。

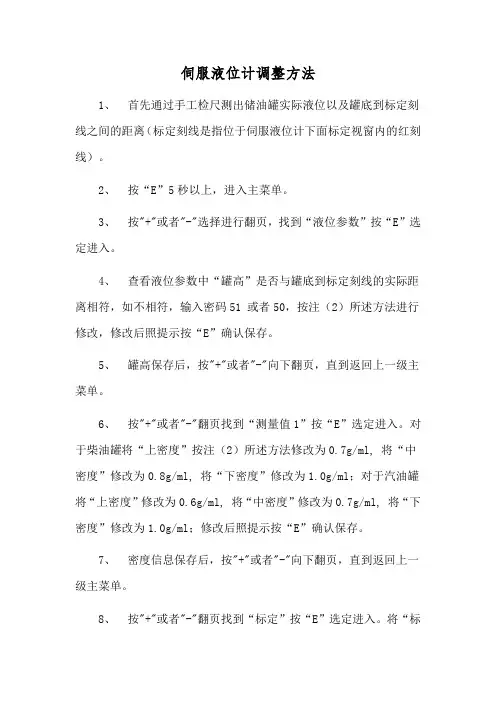

伺服液位计调整方法1、首先通过手工检尺测出储油罐实际液位以及罐底到标定刻线之间的距离(标定刻线是指位于伺服液位计下面标定视窗内的红刻线)。
2、按“E”5秒以上,进入主菜单。
3、按"+"或者"-"选择进行翻页,找到“液位参数”按“E”选定进入。
4、查看液位参数中“罐高”是否与罐底到标定刻线的实际距离相符,如不相符,输入密码51 或者50,按注(2)所述方法进行修改,修改后照提示按“E”确认保存。
5、罐高保存后,按"+"或者"-"向下翻页,直到返回上一级主菜单。
6、按"+"或者"-"翻页找到“测量值1”按“E”选定进入。
对于柴油罐将“上密度”按注(2)所述方法修改为0.7g/ml, 将“中密度”修改为0.8g/ml, 将“下密度”修改为1.0g/ml;对于汽油罐将“上密度”修改为0.6g/ml, 将“中密度”修改为0.7g/ml, 将“下密度”修改为1.0g/ml;修改后照提示按“E”确认保存。
7、密度信息保存后,按"+"或者"-"向下翻页,直到返回上一级主菜单。
8、按"+"或者"-"翻页找到“标定”按“E”选定进入。
将“标定“菜单下的液位计读数修改为通过手工检尺测出储油罐实际液位,修改后照提示按“E”确认保存。
注(1):咸阳油库所采用的液位计(罐顶)只有三个光敏键进行操作,分别为"E"、"+"和"-"三个键,当手指触摸相应的按键位置时,光敏键正上方液晶屏下部横线出现断开处,表示按键有效。
注(2):调整过程中如果超过10分钟仍无键被按,液晶屏就会回到起始位置。
用"+"或"-"键分别增加或减小数据,如果持续按住"+"或"-"键不放,数据则从最低位开始改变,在最低位的数据经过一个循环后,第二低位的数据将会改变,在第二低位的数据经过一个循环后接着是第三位数据,依此类推。

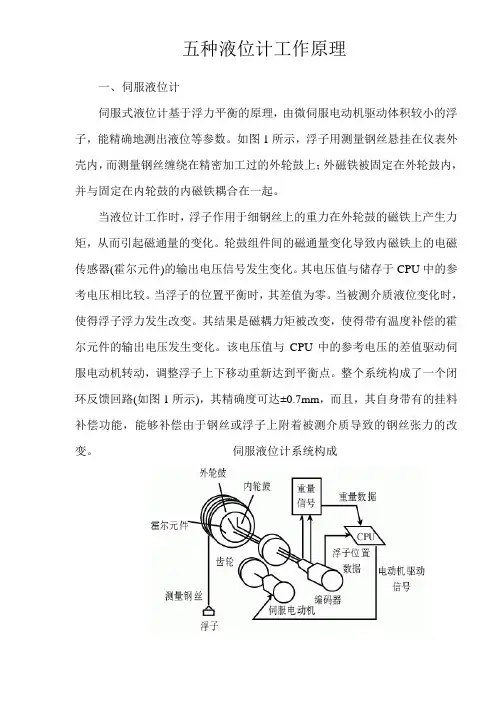

五种液位计工作原理一、伺服液位计伺服式液位计基于浮力平衡的原理,由微伺服电动机驱动体积较小的浮子,能精确地测出液位等参数。
如图1所示,浮子用测量钢丝悬挂在仪表外壳内,而测量钢丝缠绕在精密加工过的外轮鼓上;外磁铁被固定在外轮鼓内,并与固定在内轮鼓的内磁铁耦合在一起。
当液位计工作时,浮子作用于细钢丝上的重力在外轮鼓的磁铁上产生力矩,从而引起磁通量的变化。
轮鼓组件间的磁通量变化导致内磁铁上的电磁传感器(霍尔元件)的输出电压信号发生变化。
其电压值与储存于CPU中的参考电压相比较。
当浮子的位置平衡时,其差值为零。
当被测介质液位变化时,使得浮子浮力发生改变。
其结果是磁耦力矩被改变,使得带有温度补偿的霍尔元件的输出电压发生变化。
该电压值与CPU中的参考电压的差值驱动伺服电动机转动,调整浮子上下移动重新达到平衡点。
整个系统构成了一个闭环反馈回路(如图1所示),其精确度可达±0.7mm,而且,其自身带有的挂料补偿功能,能够补偿由于钢丝或浮子上附着被测介质导致的钢丝张力的改变。
伺服液位计系统构成二、超声波液位计工作原理超声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。
超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
超声波液位计此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=CxT/2。
由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波物位计的型号有关。
超声波物位计特点超声波物位计由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,超声波物位计可以应用于各种复杂工况。
换能器内置温度传感器,可实现测量值的温度补偿。
超声波换能器采用最佳声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量。
伺服液位计引言伺服液位计是一种用于测量和监测液体水平的设备。
它采用伺服系统来控制液体的高度,并通过传感器获取液体的实时数据。
伺服液位计在许多行业中被广泛应用,包括化工、制药、食品和饮料等。
工作原理伺服液位计的工作原理基于液体的压力变化。
它通常由三个主要部分组成:伺服系统、传感器和控制器。
伺服系统通过一个电动机或执行器控制液体的流入和流出。
当液位下降时,伺服系统会打开流入阀门,使液体流入;当液位上升时,伺服系统会打开流出阀门,使液体流出。
这种反馈机制可以确保液位的精确控制。
传感器用于测量液体的高度。
常见的传感器类型包括:浮球传感器、压力传感器和超声波传感器。
浮球传感器通过检测浮球位置的变化来确定液位;压力传感器则测量液体表面产生的压力;超声波传感器则通过发送和接收超声波信号来测量液体与传感器之间的距离。
控制器是伺服液位计的大脑。
它接收传感器发送的数据,并通过伺服系统的控制来调整液位。
控制器通常具有数据显示界面,可以实时监测液位的变化,并提供警报功能以便及时采取措施。
应用领域伺服液位计在各种行业中都有广泛的应用。
以下是一些常见的应用领域:1.化工工业:伺服液位计可用于监测化工设备中的液体水平,例如反应器、储罐和管道等。
它可以确保化学反应的正常进行,并避免因液位变化而导致的危险情况。
2.制药工业:在制药过程中,液位的准确控制至关重要。
伺服液位计可用于监测和控制药品的进料和出料过程,并确保药品质量的稳定性和一致性。
3.食品和饮料工业:食品和饮料的生产需要精确的液位控制,以确保产品的质量和卫生。
伺服液位计可被应用于监测和控制储罐、调料槽和配料设备中的液体水平。
4.水处理工业:伺服液位计可用于监测和控制水处理过程中的液位,包括供水和污水处理。
它可以确保水质的稳定性,并提高水处理系统的效率。
5.石油和天然气工业:在石油和天然气开采和加工过程中,准确的液位控制对于保证安全和生产效率至关重要。
伺服液位计可用于监测储罐和管道中的液体水平,并确保液体的安全运输和储存。
伺服液位计的原理及应用摘要:本文首先阐述伺服液位计的安装要求,接着从液位测量、界面测量、密度测量来讲述伺服液位计的原理,最后探讨了伺服液位计的应用。
关键词:伺服液位计;测量;应用前言通过伺服液位计、可以测量液位、界面、密度等等,满足商业测量大型储罐交接的要求。
1 伺服液位计的安装要求伺服液位计一般采用标准法兰安装于罐顶,在实际应用中,不管是内浮顶罐、拱顶罐、球罐都应安装导向管(稳液管)。
其原因如下:1.1内浮顶罐由于浮盘可能存在移动和转动,并且进出液时液面波动有引起浮子晃动的风险,进而影响到测量钢丝的稳定,因此建议加装稳液管,无论工况如何都能保证浮子处于导向管内,确保钢丝稳定。
1.2拱顶罐和球罐在低液位进出液时,液面波动有可能引起浮子来回移动,导致测量钢丝与储罐顶部(短管与罐顶焊接处)产生摩擦,有磨断测量钢丝的风险,因此建议加装稳液管,无论工况如何都能确保测量钢丝稳定可靠。
为长期稳定使用打下基础。
伺服液位计磁鼓部分直接与储罐空间联通,通过磁耦合将磁鼓的移动状态(浮子的移动状态)传递到电气部分,电气部分是完全隔离的,整体通过防爆认证,防护等级达到IP65,可以满足所有爆炸性气体环境应用要求。
液位及仪表状态信号通过两路通讯总线可分别接至罐旁表和罐表系统进行实时监测,并可提供两路独立的继电器报警信号,用于安全关断。
伺服液位计安装时应注意以下事项:安装稳液管必须垂直,稳液管上下中心竖直偏差应不超过3mm;稳液管本身不得存在变径、弯曲及内壁毛刺等;接口法兰必须尽可能水平,水平度应小于0.5°。
球罐根据工艺需求应配置全通径隔离球阀,确保可进行在线检修和调试。
2 伺服液位计的原理伺服液位计主要由浮子(A)、钢丝(B)、轮毂(C)、磁耦合机构(D和E)、传动轴(F)、张力检测机构(G、H和I)、传动机构(J、K和M)、电机(N)、显示器(P)和核心处理器(MPU)等部件构成,如右图所示。
浮子是由一根强度和柔性很高的不锈钢钢丝均匀缠绕在轮毂上并安装在外壳内进行悬挂,轮毂用于缠绕钢丝的槽底部是平的,并且所有槽的周长一致且每一个槽只有一根钢丝。
伺服液位计工作原理
伺服液位计是一种用于测量液体或固体物料液位的仪器,它能够精确地监测容
器内的液位变化,并将这些数据转化为标准的电信号输出。
它在化工、石油、食品、制药等行业中得到广泛的应用,下面我们来了解一下伺服液位计的工作原理。
首先,伺服液位计的核心部件是测量探头,它通常由传感器和信号处理器组成。
传感器是用来感知液位变化的装置,它能够将液位的高低转化为电信号。
而信号处理器则是用来处理传感器发出的信号,将其转化为标准的电信号输出。
其次,伺服液位计的工作原理是基于浮子原理的。
当液位上升时,浮子也随之
上升,传感器会感知到这一变化,并将信号传输给信号处理器。
信号处理器会根据传感器的信号输出相应的电信号,这个电信号与液位高低成正比。
最终,这个电信号会被传输到控制系统中,用于监测和控制液位。
此外,伺服液位计还具有自动校准功能。
它能够通过内部的自动校准装置,对
测量结果进行自动修正,确保测量结果的准确性和稳定性。
这使得伺服液位计在长期使用过程中能够保持较高的测量精度。
总的来说,伺服液位计的工作原理是基于传感器感知液位变化,通过信号处理
器将感知到的信号转化为标准的电信号输出,最终传输到控制系统中进行监测和控制。
同时,它还具有自动校准功能,能够确保测量结果的准确性和稳定性。
因此,伺服液位计在工业生产中发挥着重要的作用,它能够帮助企业实现对液
位的精确监测和控制,提高生产效率,保障生产安全。
希望通过本文的介绍,能够让大家更加深入地了解伺服液位计的工作原理,为实际应用提供更多的参考和帮助。
