第五课智能电子秤课件

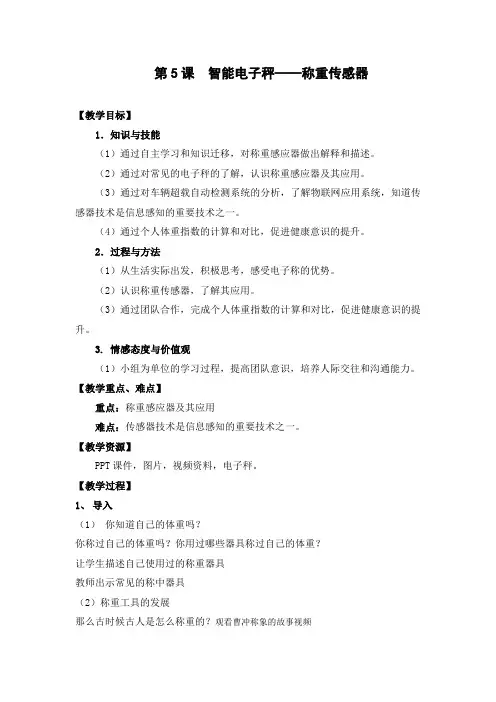

第5课智能电子秤——称重传感器【教学目标】1．知识与技能（1）通过自主学习和知识迁移，对称重感应器做出解释和描述。

（2）通过对常见的电子秤的了解，认识称重感应器及其应用。

（3）通过对车辆超载自动检测系统的分析，了解物联网应用系统，知道传感器技术是信息感知的重要技术之一。

（4）通过个人体重指数的计算和对比，促进健康意识的提升。

2．过程与方法（1）从生活实际出发，积极思考，感受电子称的优势。

（2）认识称重传感器，了解其应用。

（3）通过团队合作，完成个人体重指数的计算和对比，促进健康意识的提升。

3. 情感态度与价值观（1）小组为单位的学习过程，提高团队意识，培养人际交往和沟通能力。

【教学重点、难点】重点：称重感应器及其应用难点：传感器技术是信息感知的重要技术之一。

【教学资源】PPT课件，图片，视频资料，电子秤。

【教学过程】1、导入（1）你知道自己的体重吗？你称过自己的体重吗？你用过哪些器具称过自己的体重？让学生描述自己使用过的称重器具教师出示常见的称中器具（2）称重工具的发展那么古时候古人是怎么称重的？观看曹冲称象的故事视频千百年来，秤的制作越来越轻巧、经典，使用也极为便利。

（3）电子体重计教师出示刚才显示的常用体重秤图片，启发学生思考两种称有何区别？像这样能给出直接体重数值的体重计我们叫做电子体重计学生思考：为什么电子体重计能直接显示出体重的数值呢？因为电子称中有个称重传感器出示课题第五课智能电子秤---称重传感器一、称重传感器能够将物体重量转换为电信号的电子器件叫做称重传感器。

二、称重传感器的应用1、出示图片展示称重传感器的广泛应用2、车辆超载自动监测系统视频资料阅读教材第17页内容思考问题：称重传感器在该系统中的作用？对车辆称重的主要目的是什么？小组讨论交流称重传感器在该系统中的作用：感知车辆的载重对车辆称重的主要目的：检测车辆是否超载，超载则报警，车辆超载很危险。

结论：传感器技术是信息感知的重要技术之一。

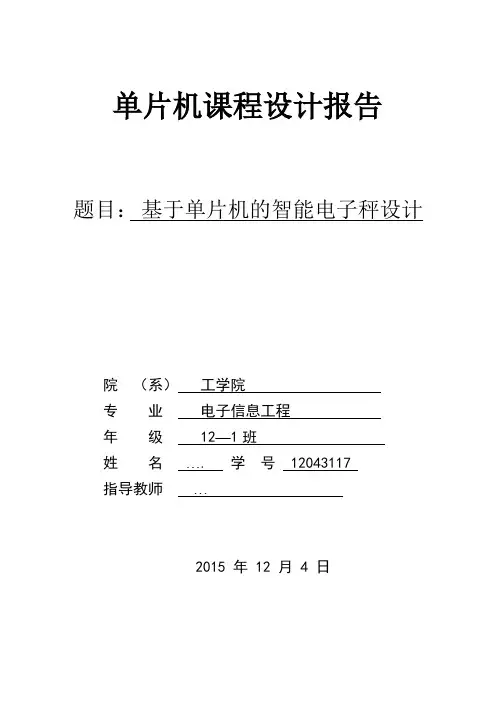

单片机课程设计报告题目：基于单片机的智能电子秤设计院（系）工学院专业电子信息工程年级 12—1班姓名…. 学号 12043117指导教师…2015 年 12 月 4 日基于单片机的智能电子秤设计摘要：电子秤主要以单片机作为中心控制单元，通过称重传感器进行模数转换单元，在配以键盘、显示电路及强大软件来组成。

电子称不但计量准确、快速方便，更重要的自动称重、数字显示，对人们生活的影响越来越大，广受欢迎。

一、设计任务与要求(1)采用单片机设计的智能电子秤(2)对被称量物重量进行显示(3)通过键盘输入被称量物单价电子秤自动计算总金额并在液晶屏显示(4)当测量重量超过量程时能通过蜂鸣器和灯进行报警二、方案设计与论证2.1电子秤硬件设计方案单片机电子秤硬件设计方案如图1所示：图1 单片机电子秤硬件方案称重传感器感应被测重力，输出微弱的毫伏级电压信号。

该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换。

HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片，内置增益控制，精度高，性能稳定。

HX711芯片通过2线串行方式与单片机通信。

单片机读取被测数据，进行计算转换，再液晶屏上显示出来。

矩阵键盘主要用于计算金额。

当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在液晶屏显示。

电源系统给单片机、HX711电路及传感器供电。

2.2称重传感器的选择及测量原理传感器是测量机构最重要的部件。

称重传感器本身具有单调性，其主要参数指标是灵敏度、总误差和温度漂移2.2.1灵敏度称重传感器的电灵敏度为满负荷输出电压与激励电压的比值，典型值是2mV/V。

当使用2 mV/V灵敏度和5 V激励电压的传感器时，其满度输出电压为10 mV。

通常，为了使用称重传感器线性度最好的一段称重范围，应当仅使用满度范围的三分之二。

因此满度输出电压应当大约为6mV。

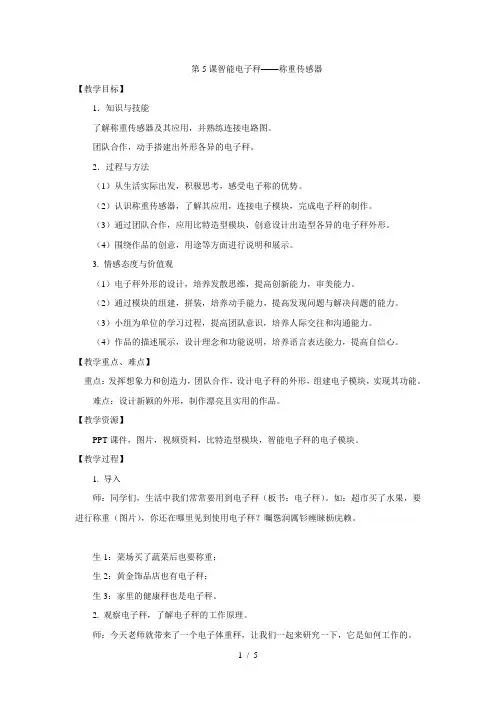

第5课智能电子秤——称重传感器【教学目标】1．知识与技能了解称重传感器及其应用，并熟练连接电路图。

团队合作，动手搭建出外形各异的电子秤。

2．过程与方法（1）从生活实际出发，积极思考，感受电子称的优势。

（2）认识称重传感器，了解其应用，连接电子模块，完成电子秤的制作。

（3）通过团队合作，应用比特造型模块，创意设计出造型各异的电子秤外形。

（4）围绕作品的创意，用途等方面进行说明和展示。

3. 情感态度与价值观（1）电子秤外形的设计，培养发散思维，提高创新能力，审美能力。

（2）通过模块的组建，拼装，培养动手能力，提高发现问题与解决问题的能力。

（3）小组为单位的学习过程，提高团队意识，培养人际交往和沟通能力。

（4）作品的描述展示，设计理念和功能说明，培养语言表达能力，提高自信心。

【教学重点、难点】重点：发挥想象力和创造力，团队合作，设计电子秤的外形，组建电子模块，实现其功能。

难点：设计新颖的外形，制作漂亮且实用的作品。

【教学资源】PPT课件，图片，视频资料，比特造型模块，智能电子秤的电子模块。

【教学过程】1. 导入师：同学们，生活中我们常常要用到电子秤（板书：电子秤）。

如：超市买了水果，要进行称重（图片），你还在哪里见到使用电子秤？矚慫润厲钐瘗睞枥庑赖。

矚慫润厲钐瘗睞枥庑赖。

生1：菜场买了蔬菜后也要称重；生2：黄金饰品店也有电子秤；生3：家里的健康秤也是电子秤。

2. 观察电子秤，了解电子秤的工作原理。

师：今天老师就带来了一个电子体重秤，让我们一起来研究一下，它是如何工作的。

师：同学们，想一想我们怎样来研究呢？生：我们可以把电子秤拆开。

师：老师为每个小组准备了类似的电子秤，请组长打开盖子。

小组观察：电子秤中有哪些部件？（小组讨论、教师巡视）师：谁来说说？生：我发现里面有圆形的电池、方的电子模块、显示屏幕、传感器。

师：我们来认识一下这些部件。

（PPT出示）师：这是传感器，是用来称重的，我们称为称重传感器。

（板书：称重传感器）3. 师：你觉得这些部件都有什么作用呢？请小组讨论。

电子秤使用一、称纸的安装1.打开称体右侧的塑料门。

2.把住打印机外侧的黄色把手，将打印机拉出称体。

3.按打印头前端的弹簧片，打开打印头。

4.装入打印纸，将打印机按打印机上的图示从打印头引出，把标签纸底纸放到回卷轴上。

5.合上打印头。

6.将打印机推回称体，合上塑料门。

7.按键盘上的走纸键，使打印纸走到正确的位置。

(走2-3张标签纸)二、快捷键的分配代码→ 1 →* 09 →* 按需要设置的快捷键，输入商品的plu →* ，然后再按下一个要设置的快捷键（操作同上）。

设置完成按代码2次退出。

注：快捷键分两层，第一层输完可按↑键进入第二层。

三、手工修改保质期代码→1 →* →02 →*输入需要修改保质期商品的plu号→按↓键到提示输入保质期天数（输入天数）→按↓键到提示输入plu号，一个商品的保质期修改完成。

按代码推出。

四、手工修改单价代码→1 →* →01 →* 输入要改单价商品的plu号→* →输入新的单价→* 更改完成。

五、电子秤打印标签操作1. 去皮的操作第一种方式（去除包装盒的重量）：首先把包装盒放到秤盘上去，按去皮键，再把包装盒装好商品后放到秤盘上按正常称重操作称重。

第二种方式（去除固定的皮重）：在空秤盘的状态下，按去皮键会提示输入要去除的重量然后按*键，就可以去除相应的重量。

清除称上保存的皮重：在空秤盘的状态下按去皮键。

注：此功能在输入商品plu或按快捷键之前操作。

2. 称重商品打印标签的操作步骤（1）.固定价格的商品：放商品到秤盘上→按该商品的快捷键或输入商品的plu号→按v1键→打印出标签。

（2）.预包装的商品（自动打印标签）：连续按两次模式键进入自动称重打印模式，放商品到秤盘上→按该商品的快捷键，等重量稳定后就会自动打印一张标签。

注：连续按两次模式返回普通模式。

3．计数商品打印标签的操作步骤（1）.固定价格的商品销售一个商品：按商品的快捷键或输入商品的plu号→按v1键→打印出标签。
