加载中…电子管FM收音机制作详解(2009-08-03 16:55:06)转载分类：玩转收音机标签：中周鉴频器漆包线fm收音机线圈杂谈一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把原收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
按电路图改变波段开关。
用FM波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。
L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。
电容容量要准，相差不能太大。
2、AM和FM转换开关和继电器的电源电路。
按图制作好AM和FM转换开关和继电器的电源电路。
如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。
稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。
简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。
1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。
由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。
两个线圈之间的距离约2mm至3mm。
高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。
天线用一米长的拖线即可。
电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。
可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。
其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。
2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。
此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。
收音机电路原理收音机电路原理是指收音机内部的电子电路设计和工作原理。
在此之前，我们需要了解一些基础知识。
一、电路概述电路是指一组元器件、导线等部件按照一定的连接方式组成的电子设备。
电路中会有不同种类的元器件，如电阻、电容、电感等。
二、收音机的基本原理收音机是一种无线电接收设备，其主要由天线、调谐电路、放大电路和检波解调电路四部分组成。
1. 天线：将电磁波转换成电信号。
2. 调谐电路：将收到的多个无线电信号按频率分别采样，选取其中要收听的电台进行放大。
3. 放大电路：将选定电台的信号放大，以达到语音清晰、音量稳定等效果。
4. 检波解调电路：将放大电路输出的调幅（AM）或调频（FM）信号进行解调，得到音频信号，再经过功放放大，输出音响。
1. 天线电路天线是收音机中的一个重要部分，其作用是将电磁波转换成电信号。
收音机天线分为内置天线和外置天线两种。
一般情况下，内置天线是指收音机本身内部的天线，而外置天线则是通过外部引线接入收音机中。
2. 调谐电路调谐电路是收音机内部的一个放大器电路，可以通过调整电路特定电容器的值，实现对收音机频段的调节。
它的主要作用是选择需要放大的无线电信号，并将其送入放大器。
3. 放大电路放大电路通常用于对选定的电台信号进行放大，以达到语音清晰、音量稳定等效果。
一般情况下，放大电路由几个放大器级联组成。
放大电路有两种类型：同轴电缆放大电路和磁耦合放大电路。
检波解调电路是收音机中的一个电路，用于将放大后的Modulated Carrier Signal（调制载波信号）解调，并得到音频信号。
检波电路可以分为 AM 和 FM 两种，根据对应收音机的类型来选择。
四、总结在实际的收音机设计中，调谐电路、放大电路和检波解调电路都是非常关键的部分。
调谐电路和放大电路在收音机接收信号的过程中起到至关重要的作用，不能失误。
1. 调谐电路调谐电路是用来选取收听频率的一种电路。
收音机中的调谐电路的原理是将天线和电容与电感串联，形成一个谐振电路。
六个电子管收音机电路形式电子管收音机是由各级电子管电路组成的，熟悉各级电路的形式和特点是分析各种类型收音机的基础。
今天就来介绍一下电子管收音机各级电路吧！首先介绍一下输入电路。
从收音机天线到第一级电子管输入端之间的电路，叫输入电路。
从输入电路所处的位置可以看出。
它应完成两个任务，一是把天线上所感应的高频信号电压，传送到第一个电子管（通常是变频级）的栅极上去。
要完成这个任务，收音机天线和输入电路间应该有一定中的耦合，以便于信号的传输。
二是由于天线所感应的信号很多，必须从中选择出想要收听的电台播音信号，抑制干扰信号。
要完成这一任务，输入电路应是具有选择作用的谐振回路组成，所以输入电路是由耦合元件和谐振回路组成。
根据天线与谐振回路的耦合形式不同。
输入电路可以分为电感耦合（变压器耦合）输入电路、电容耦合输入电路、电感电容耦合输入电路三种。
由于电感耦合输入电路电压传输系数比较高，而且比较均匀，所以电子管收音机通常采用电感耦合输入电路。
有些收音机为了提高中波段抑制中频干扰的能力（由于中波段的输入电路对中频失谐较小，而短波段的输入电路对中频失谐很大，所以中波比短波容易受到中频干扰），通常还在天线回路中设有中频陷波电路。
第二个要介绍的是变频级。
变频级位于输入电路和中放级之间。
它的作用是将高频调幅信号变为固定的中频调幅信号。
为了完成频率变换任务。
变频器应由本机振荡器（产生与外来电台信号频率相差一个中频的高频等幅振荡电压）、高频回路（用来选择电台信号，通常它就是输入电路）、非线性元件（一般是五栅变频管，用来变换频率）、中频回路四部分组成。
电子管收音机的变频级一般由五栅变频管（七极管）组成。
高频回路接变频管的第三栅（信号栅），本机振荡器由变频管的帘栅极（振荡阳极）、第一栅（振荡栅）、阴极组成，阳极负载是中频谐振回路（中周）。
因此。
变频级区别于电子管放大器的主要标志是专用电子管（五栅管）和三个谐振回路。
变频器按信号电压与本机振荡电压加入的方式不同，可分为单栅变频器和双栅变频器。

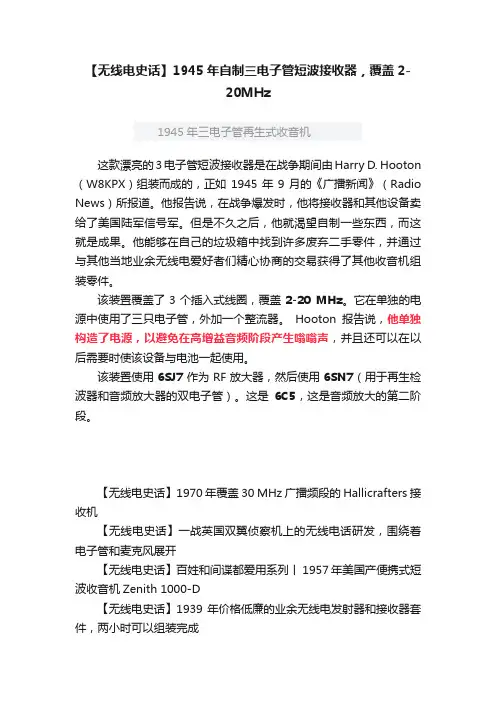

【无线电史话】1945年自制三电子管短波接收器，覆盖2-20MHz1945年三电子管再生式收音机这款漂亮的3电子管短波接收器是在战争期间由Harry D. Hooton （W8KPX）组装而成的，正如1945年9月的《广播新闻》（Radio News）所报道。
他报告说，在战争爆发时，他将接收器和其他设备卖给了美国陆军信号军。
但是不久之后，他就渴望自制一些东西，而这就是成果。
他能够在自己的垃圾箱中找到许多废弃二手零件，并通过与其他当地业余无线电爱好者们精心协商的交易获得了其他收音机组装零件。
该装置覆盖了3个插入式线圈，覆盖2-20 MHz。
它在单独的电源中使用了三只电子管，外加一个整流器。
Hooton报告说，他单独构造了电源，以避免在高增益音频阶段产生嗡嗡声，并且还可以在以后需要时使该设备与电池一起使用。
该装置使用6SJ7作为RF放大器，然后使用6SN7（用于再生检波器和音频放大器的双电子管）。
这是6C5，这是音频放大的第二阶段。
【无线电史话】1970年覆盖30 MHz广播频段的Hallicrafters接收机【无线电史话】一战英国双翼侦察机上的无线电话研发，围绕着电子管和麦克风展开【无线电史话】百姓和间谍都爱用系列丨1957年美国产便携式短波收音机Zenith 1000-D【无线电史话】1939年价格低廉的业余无线电发射器和接收器套件，两小时可以组装完成【无线电史话】1953年，第一台晶体管2米段业余无线电发射机诞生始末，寿命仅7天【无线电史话】年少有为 | 著名工程师Eric Megaw和20世纪20年代的业余无线电传输【无线电史话】从矿石收音机到飞机黑匣子，这名鲜为人知的发明家可能挽救了你我的生命【无线电史话】1954年，史上第一台晶体管收音机Regency TR1售价相当于现在1000美元。
头一次做胆机,做个简单的,参考坛里"组合开关 "发的"第一次搞电子管的收音机：单灯6J1FM调频收音头",但又怕高压交流电,就改进了下改用电池供电,这样就不再担心触电了.线圈是1MM漆包线在五号电池上绕的,间距2MM左右吧,间距好象对灵敏度也有影响,调了半天. 20K电位器调屏压,对声音大小有一定的影响,一般有20V左右.6J1灯丝电流200MA,2P2灯丝电流60MA,都用充电镍氢电池供电,共用了6个,乙电用4个9V叠层电池.电流5MA左右.试听能收到10个台多些,(正常收音机可收20多个台),声音用高阻耳机听还是蛮大的.信号强的台声音还不错,差些的台声音就差些,感觉再生式的声音比超外差的还是要差些,也许是我还没调好吧.有个问题,就是天线全拉出来就没声了,缩短后才能收音,在天线头再加长接一根1.5M长的软电线的话,接收效果反而又更好了.原因还查不出是为什么.补充内容 (2014-1-27 20:44):后来在天线和1T线圈间再加个10P的可调电容,用作微调,可解决停振问题,同时也能加大音量很多.补充内容 (2014-1-27 20:46):可调电容都换成了20P小型空气电容.3查看全部评分•ZWDA•PL81•gzq1963分享到:QQ 空间腾讯微博腾讯朋友收藏3顶0踩0回复使用道鸿渐哥184主题32好友7939积分2#发做得精致计划十机等等城（改马版主•发消息回复使用道漂泊的火31主题8好友4233积分VIP会员•发消息3#发表于 2013-12-2 12:03:05 |只看该作者怕电，用电池，这个主意不错！回复使用道具举报7ham0主题好友67积分中级会员•发消息4#发表于 2013-12-2 12:04:03 |只看该作者学习学习。
回复使用道具举报爱仪器5#发表于 2013-12-2 12:30:51 |只看该作者做的真精致。
45主题7好友1772积分金牌会员•发消息侯高顺回复使用道具举报shizx200329主题好友1220积分金牌会员•发消息6#发表于 2013-12-2 13:04:05 |只看该作者做得非常精致,向楼主学习!回复使用道具举报dianzig377主题10好友4221积分VIP会员•发消息7#发表于 2013-12-2 13:06:15 |只看该作者做的有摸有样, 不过这种电路稳定性不太好, "天线全拉出来就没声了"是天线线圈偶合过紧回复使用道具举报gzq196349主题9好友861积分金牌会员•发消息8#发表于 2013-12-2 13:42:17 |只看该作者有味道,DIY 顶回复使用道具举报燕都ham52主题7好友1466积分金牌会员•发消息9#发表于 2013-12-2 14:16:12 |只看该作者6f22电池能工作多少时间?也想仿造.50余年老业余回复使用道具举报PL8146主题9好友2939积分版主10#发表于 2013-12-2 14:34:47 |只看该作者做的不错！交直流管混合，有创意，收听效果如何？学无止境！！！•发消息回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息11#发表于 2013-12-2 14:45:10 |只看该作者dianzig 发表于 2013-12-2 13:06做的有摸有样, 不过这种电路稳定性不太好, "天线全拉出来就没声了"是天线线圈偶合过紧学习了,到时把线圈拉开点再试下回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息12#发表于 2013-12-2 14:46:52 |只看该作者燕都ham 发表于 2013-12-2 14:166f22电池能工作多少时间?也想仿造.9v电池容量好象是200-300MAH,我这电流是不到5MA,算起来可以用40小时吧.回复使用道具举报车载影音导航13#发表于 2013-12-2 14:55:23 |只看该作者高阻耳机都在那里买的？能用什么代替喔0主题好友31积分正式会员•发消息回复使用道具举报jkl_iop5主题好友175积分中级会员•发消息14#发表于 2013-12-2 14:57:47 |只看该作者PL81 发表于 2013-12-2 14:34做的不错！交直流管混合，有创意，收听效果如何？小制做见笑了,收听能收到10多个台,强台噪声很小,声音也挺清晰,弱台沙沙噪音就大些,但也还能接受.本来是参考坛里"lq19512003 "用的1A2胆做的,但怎么也做不好,声音象蚊子,还经常停振不工作,就改用6J1了,这个就一装就能出声了,开始看坛里的图用的是交流110整流来做屏压,我也搞了10多个9V电池串成100V来供电,慢慢减小电压,发现36V还能工作,和100V时效果也差不多.再减少电压就效果不行了.回复使用道具举报油浸电容16主题11好友3632积分VIP会员•发消息15#发表于 2013-12-2 14:58:35 |只看该作者省电安全。

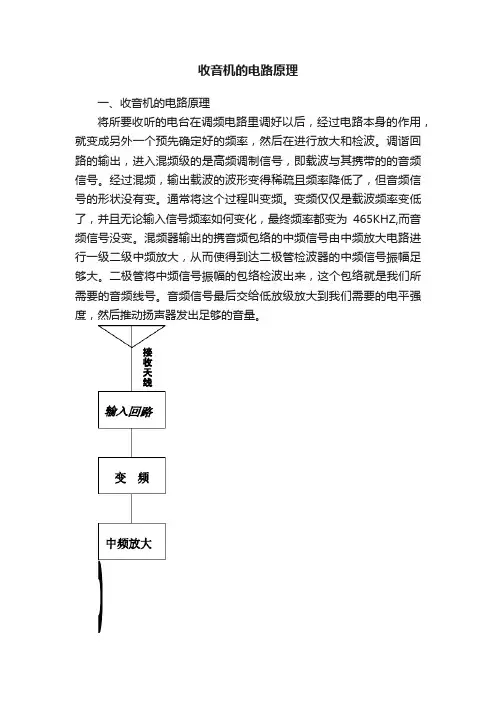

收音机的电路原理一、收音机的电路原理将所要收听的电台在调频电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后在进行放大和检波。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的的音频信号。
经过混频，输出载波的波形变得稀疏且频率降低了，但音频信号的形状没有变。
通常将这个过程叫变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化，最终频率都变为465KHZ,而音频信号没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级二级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们所需要的音频线号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
HX108-2型7管半导体收音机频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。
由图知，整机中含7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需电台信号，经变压器B1耦合到变频管V1基极。
与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2基极。
图中电阻R3是用来进一步提高抗干扰性的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
中放由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。
学生时代装制过的电子管收音机电路简介作者：sgxfs说在前面：此稿是分多次写完的，内容以及措辞等可能给人以断续感，也可能还有不少错误。
望大家指出。
一定虚心接收！但是请那些以讥讽、谩骂、嘲笑、怀疑他人（及其帖子）为能事者自重！我在学生时代的后期，也就是60年代中后期，玩过不少收音机。
这些收音机的电路从所用有源器件来分类，既有晶体管的，也有电子管的；从电路程式上来说，既有简易型的，也有标准型的。
电子管标准型五灯机的电路程式为：变频+中放+检波+音频电压放大+音频功率放大+电源等六部分。
在此基础上加上荧光调谐管就是标准六灯机了。
这类标准机电路成熟，性能稳定。
只要参考成品机布线、用心装配置，一般都会制作出具有较高的使用价值的机器，这里就不介绍了。
下面仅仅简单的谈谈我装制过的一具简易型收音机。
本电路的特点是：使用了超外差式电路，因此具有可与标准机媲美的灵敏度、选择性、工作稳定性等。
但是整机元器件较标准机少、制作也比较简单，用起来省电。
不足之处是：没有设置音调控制电路、而且只有中波。
尽管如此，但是作为初学者的入门机器，应该是首选电路。
本机线路见附录。
本电路的原图，我是在学校期刊阅览室的苏联的俄文无线电刊物（радио）看到的，哪年哪期的记不得了。
原图目前也无法找到。
当时我一看到此图，就觉得很好十分喜欢，于是把它抄下来，回到寝室就开始依葫芦画瓢，居然一具成功！现在把它介绍出来，希望对初学者有所参考价值。
大家现在所看到的这个电路，不是原图，是我根据收音机一般原理与记忆由一个类似电路改造出来的。
但是可以肯定，这个电路是没有错误的。
本机电路简介：本电路除了整流管之外，用于信号处理的管子，只有两只。
但是它却是标准的超外差式接收机，即也有如下六部分：变频+中放+检波+音频电压放大+音频功率放大+电源等。
信号处理流程如下：1，变频a,变频电路的作用与组成：本电路的作用是将输入的任何我们所需要的电台的频率都变为同一个频率（叫做中频），以改善收音机的选择性。
由变频专用电子管6A2，输入回路L2、C1、本振回路L3、L4C1＇C2等元器件构成。
其中C1、C1＇为可变电容，其动片在机械结构上同轴。
b，变频原理与信号流程：来自天线A的射频广播信号，送到收音机的输入回路的初级线圈L1，再由电磁感应耦合到输入回路的次级线圈L2。
而L2与可变电容C1组成调谐回路，当我们通过调谐机构调谐时，可变电容C1的容量就发生改变。
于是就使输入回路L2C1的谐振频率发生改变。
当这个谐振频率等于来自L1的某个电台的信号频率时，L2、C1回路的两端电压最大,并加到变频管6A2的与信号栅极相连的第⑦脚。
其他电台的信号则处于失谐状态，在L1C1两端的信号电压极小。
同时来自本振回路L3、L4C1＇C2的本振信号（此信号在任何情况下都总是高于输入信号一个中频（中短波为465kc）.则通过耦合电容C3加到与变频管6A2的振荡栅极相连的第②脚。
这样变频管的内部就输入了电台与本振的两个信号，他们都同时高速的飞向阳极。
在这个过程中，这两个信号就会进行混合，产生出两者之差、和、积等等频率成分，而且都被放大后从6A2的阳极输出并送到其负载——被调谐在中频（465KC）的中频变压器T（俗称中周）的初级。
由于中周被调谐于465KC，所以从6A2的阳极出来各种信号，只有差值465kc与中周（初级）谐振，其信号振幅最大，再耦合到中周的次级。
由于次级也是调谐于中频，所以，也只有中频才有输出输出，并送至后级——中频放大级。
c，变频电路提高了收音机的选择性。
选择性，是用来评定收音机选择收听电台的能力的一项指标。
本性能好的，收音机所重放的声音中，只有我们所需要的电台的声音，而没有其他电台等等的声音混杂于其中。
如果选择性不好，那么收音机中我们就会同时听到两个或者以上的声音。
从以上的信号流程中，我们可以看到，在信号的变频过程内信号经过了三次次选择：第一次选择是输入回路，第二是变频，第三次是中频变压器。
而普通的直放式收音机只有一个输入回路的选择。
所以变频措施就大大的提高了收音机的选择性。
当然要提高选择性，从原理上讲还可用增加选择性回路的办法来进行，但是多级调谐的直放式收音机制作调整十分困难，而且工作也极不稳定，所以没有实用价值。
2，中频放大。
a,电路的作用与组成。
本电路的作用就是将来自变频器的中频信号进行稳定的高增益的放大，以提高收音机的灵敏度；并再一次进行选择以提高选择性，因为中放级的负载是中周，信号经过时又一次被滤波选择。
本级电路由电子管6p15与收入、输出中频变压器等组成。
b，工作原理与信号流程。
来从输入中频变压器次级的中频信号加到电子管6P15的第②脚（内接信号栅极），被放大后从板极输出到输出中频变压器T。
c，本中放级的特点：视频管6P15担任中频放大。
由于6 p15是高跨导（比常用中频管6K4大三倍！）、宽带视频（上限频率超过6M）放大管，所以，用来做中频放大是可以胜任的，而且表现是不错的。
（为了提高电路的中频性能，可以试着在6P15的阴极旁路电容C7上并联一个100P/50V的磁介电容，同时在音频输出变压器T2的初级也并连一只100P/400V的磁介电容——图上没有画出这两个电容。
）3，检波兼自动音量控制信号（AGC）产生电路。
a，电路的作用与组成。
本电路的作用是把来自中放级的中频信号进行解调——通常称之为检波，取出音频信号，同时还形成变频机所需要的自动增益控制（A GC）电压，使变频级的增益随所收到的信号的强度做反向变化，从而使本检波器输出的音频信号的幅度维持基本不变的状态。
,本电路由输出中频变压器次级、两极管2AP9、100P的电容以及470K电位器等构成。
b，工作原理与过程。
由输出中频变压器的次级送来的载有音频的中频信号，上端加到二极管2AP9的正端，下端加到100P的电容上，因为二极管具有单向导电功能，于是在中频信号的正半周时二极管导通，电容器被充电，极性是下正上负。
当正半周过去，负半周来到时，二极管截止。
电容器开始放电，到下一个正半周信号来到时，二极管再次导通，对电容器再次充电，负半周时，二极管再次截止，电容器又开始再次放电。
如此循环，在100P电容器的两端就会形成一个电压，这个电压就是我们所需要的音频电压。
100P电容的放电途径是：47K、47K左端的100P电容、470K电位器。
只要此电路的时间常数合适，残余中频就会被滤除，出现在470K电位器的两端就只有音频信号与负极性直流电压。
其中音频信号由电位器的中点输出到下级——由6U1的三极部分组成的音频电压放大器；而负极性直流信号则由电阻、μ电容进一步滤波后，经输入回路线圈L2送入变频管的第①脚（信号栅引入脚），自动改变变频管的增益，使收音机适应的强弱变化，稳定的工作。
4，音频电压放大器a,电路作用与组成。
本电路的作用是把检波器输出的微弱音频信号，进行电压放大，以推动末级——由6P15等组成的功率放大器。
本电路包括6U1的三极管、电阻R2、R4等组成。
b，工作过程十分简单：从470K电位器取出的音频信号经耦合电容（μ），加到6U1的三极管的栅极（第⑨脚）。
放大后的信号从阳极由第⑧脚输出，在负载电阻R4上形成音频信号压降，再经电容C5输出。
这里要特别指出的是，本级的工作点建立方式——栅漏式。
为了保证变频增益，6U1的阴极是直接接地的。
但是这个阴极也是三极管的阴极，因此，三极管的工作点不能采用通常的阴极自生方式。
于是采用了栅漏式，具体措施是在三极管的栅极（⑨脚）与地之间接一个大电阻R2。
栅漏式栅压产生的实质，是栅极——阴极构成的两极管对信号进行整流形成的。
栅——阴二极管的正极是栅极，负极是阴极。
于是整流电流按照以下的途径流过：阴极（二极管的负极）→地→电阻R2→阳极（三极管的栅极），这样就在电阻R2的两端形成上负下正的电压，这个负压就决定了三极管的工作点。
此负压的大小由输入信号的强度与电阻R2的大小共同决定，因此可以适当的改变阻值，来获得适当的工作点，使放大器的失真尽量的小。
本电路中R2为1M。
需要指出的是，这种栅漏偏压只适应于小放大器，否则，信号将会严重失真。
5，音频功率放大器a，作用与电路组成。
本机的作用是，把来自前级——音频电压放大级的音频电压信号转换为一定的电功率，经过变压器阻抗变换、降压后由扬声器还原为声音。
其组成为：电子管6P15,输出变压器T1，等构成。
b，工作原理与信号流程：从前机来的音频信号，经耦合电容C5送到输入中频变压器的次级线圈的下端，并经过线圈加到6P15的信号栅极（第②脚）,在管内放大转换为大电流信号从板极经第⑦脚输出，经过输出中变压的次级线圈，在加到输出变压器T2的初级，经次变压器阻抗变换并降压后耦合到次级，经扬声器把电流信号转换为声音。
串接在本级输入、输出中频变压器的对音频信号的阻碍作用可以忽略不计特别说明：在本电路中，6P15前后分两次作了两个用途：第一次是用作中频放大，第二次是用作音频功率放大。
这种一管前后使用两次的放大方式，习惯上称之为来复式。
这种来复式电路成功的必要条件是：第一，电子管的最高工作频率，要高于这两个被放大的信号频率。
本电路中的电子管6P15原设计为视频输出放大管，其最高工作频率高于6M，用于中频（）绝对合适；第二，这两个需要放大的信号的频率，不能相隔太近，否则，相关电路不能分离之，致使电路不能正常工作。
在本电路中，音频在15K 及以下，中频为465K。
前者仅是后者的%，相隔甚远。
本级电路的元器件基本上全部都是公用的，有的则是侧重点不同而已。
现在分别说明如下：输入中频变压器的次级、输出中频变压器的初级，为中频电路主用，音频信号的通路；音频输出变压器T2音频专用；工作侧重点不同的元件是：6P15输入端（即输入中频变压器次级下端）47 0P电容，输出端的电容C6（并在变压器T2的初级）。
这两个电容主要提供中频信号通路，另外就是对较高频率的音频信号也有一定的旁路作用。
此外的元器件完全公用。
6，电源部分a，作用与组成。
本机的作用是想整机提供能源，分别是灯丝，与直流高压。
要求是，全部电压稳定，直流高压为240V——300V），电流要求50ma。
文波较低。
电路由电源变压器B1、整流管6Z4、滤波电容C11、电阻R8等构成。
b,工作过程（略）。
7，关于本机所用变压器的说明。
a，电源变压器T2，如果没有合适的，可以用只有的次级绕组的15W左右的小型变压器代替，高压可以直接用市电做半波整流获得，电子管6Z4也可以用晶体管1N400T替代，见附图。
不过这是要使用三角电源插头，确保机芯不带电。
否则，会有安全隐患！b，b，输出变压器T1,最好用10K：8Ω的，如果没有，也可以用5K：8Ω的代替。
7，安装建议：采用与电路信号走向相反的次序倒装。
