本功放采用两级电压放大，都采用SRPP电路结构。
SRPP原是为高频放大而研制的电路，现在把它用于低频放大电路，理所当然可望获得更为宽阔的频率响应。
由于三极管放大的噪声要比五极管小，所以本机两级电压放大均采用三极管。
输入级特意选用了双三极管5814A，该管相当于12AU7的高性能管，目的在于最大限度地减小输入级的放大噪声。
由于5814A的放大因数(μ)低，采用SRPP电路能够提高该级的增益和降低其输出阻抗。
第2级电压放大采用12BH7A，该管适用于音频放大、振荡和脉冲放大，因而作为低频应用具有良好的性能保证。
该级工作电流取得较大，目的是为300B提供足够驱动力。
根据图1中5814A、12BH7A阴极电压和阴极电阻，可估算它们的静态工作电流。
(1)5814A静态工作电流I=6.7(v)／3900(Ω)=0.0017(A)=1.7(mA)(2)12BH7A静态工作电流I=5.8(V)／1500(Ω)=0.0038(A)=3.8(mA)上述两级电压放大的最大输出电压(削波点前)达到90V，足以满足推动300B的需要。
此外，两级电压放大级的噪声小，失真低，为整机采用无负反馈放大奠定了基础。
功率输出级300B采用初级阻抗为3.5k Ω的输出变压器，从图l中实测阴极电压可知其静态电流为I=64(V)／1000(Ω)=0．064(A)=64(mA)由此可见，300B的工作状态介于附表所示两种工作状态之间。
根据阴极电压可以估算出300B栅极推动电压为U=64(V)×0．7=44-8(V)≈45(V)。
显然，该值比电压放大级最大输出电压小得多，这有利于300B 获得足够的驱动且失真也较低。
300B栅极与输入级阴极之间的680k Ω(2W)电阻是电压放大级之间的负反馈电阻，可减小电压增益200左右，也能降低一些电压放大级的失真。
为了监视输出级工作电流，300B阴极经100kΩ电阻串有一只1mA电流表。
这样一来，使该电流表转换成100V电压表，由于300B阴极电阻为lkΩ，每伏读数相当于lmA电流。

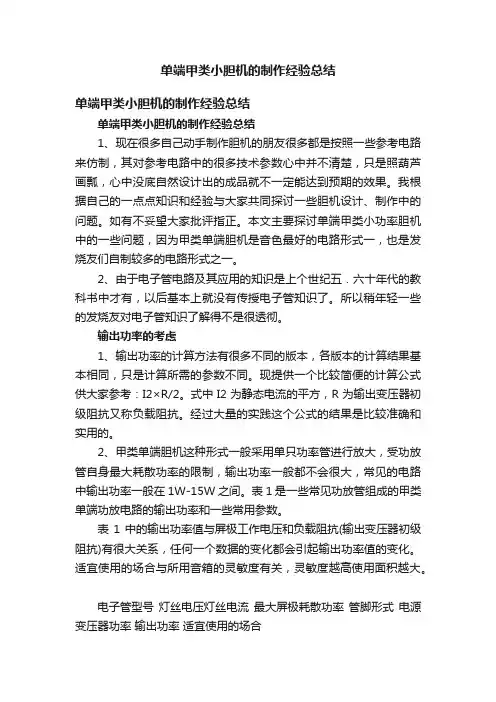

单端甲类小胆机的制作经验总结单端甲类小胆机的制作经验总结单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。
我根据自己的一点点知识和经验与大家共同探讨一些胆机设计、制作中的问题。
如有不妥望大家批评指正。
本文主要探讨单端甲类小功率胆机中的一些问题，因为甲类单端胆机是音色最好的电路形式一，也是发烧友们自制较多的电路形式之一。
2、由于电子管电路及其应用的知识是上个世纪五．六十年代的教科书中才有，以后基本上就没有传授电子管知识了。
所以稍年轻一些的发烧友对电子管知识了解得不是很透彻。
输出功率的考虑1、输出功率的计算方法有很多不同的版本，各版本的计算结果基本相同，只是计算所需的参数不同。
现提供一个比较简便的计算公式供大家参考：I2×R/2。
式中I2为静态电流的平方，R为输出变压器初级阻抗又称负载阻抗。
经过大量的实践这个公式的结果是比较准确和实用的。
2、甲类单端胆机这种形式一般采用单只功率管进行放大，受功放管自身最大耗散功率的限制，输出功率一般都不会很大，常见的电路中输出功率一般在1W-15W之间。
表1是一些常见功放管组成的甲类单端功放电路的输出功率和一些常用参数。
表1中的输出功率值与屏极工作电压和负载阻抗(输出变压器初级阻抗)有很大关系，任何一个数据的变化都会引起输出功率值的变化。
适宜使用的场合与所用音箱的灵敏度有关，灵敏度越高使用面积越大。
电子管型号灯丝电压灯丝电流最大屏极耗散功率管脚形式电源变压器功率输出功率适宜使用的场合KT88,6550 6.3V/1.6A 40W 8脚管座 150W 15W 30平米以上的房间EL34,6CA7 6.3V/1.5A 25W 8脚管座 120W 11W 15-30平米的房间6L6G,6P3P 6.3V/0.9A 19W 8脚管座 100W 8.5W 15-30平米的房间807,FU-7 6.3V/0.9A 25W 5脚管座 100W 10W 15-30平米的房间6P14,EL84 6.3V/0.76A 12W 小9脚管座 80W 5.4W 15平米以下的房间6P15 6.3V/0.76A 12W 小9脚管座 80W 5W 15平米以下的房间6V6,6P6P 6.3V/0.45A 12W 8脚管座 70W 3.8W 15平米以下的房间6P1 6.3V/0.5A 12W 小9脚管座 70W 5W 15平米以下的房间屏极工作电压的考虑在电子管手册中我们都能查到功放管的典型应用参数，一般都有屏极工作电压这个参数，例如6P1电子管的屏极电压手册上推荐为250V，有很多制作图纸和发烧友在实际制作中都按照这个参数来选择电源变压器的交流输出电压，实际上这样是不好的，并不能很好的发挥功放管的性能，因为在屏级回路中串有输出变压器。

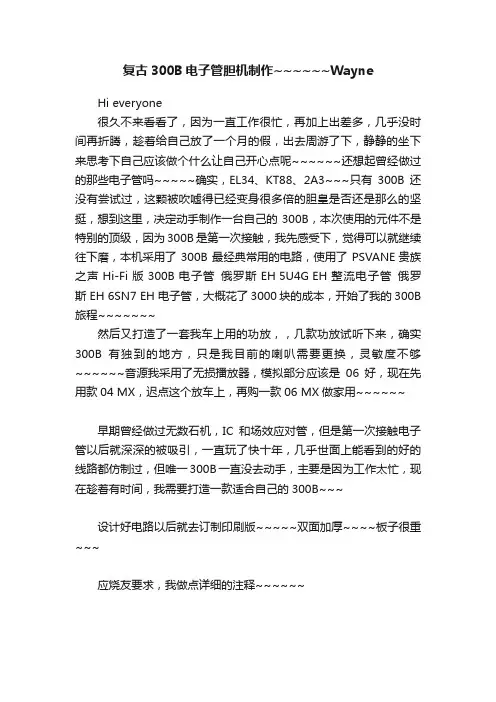

复古300B电子管胆机制作~~~~~~WayneHi everyone很久不来看看了，因为一直工作很忙，再加上出差多，几乎没时间再折腾，趁着给自己放了一个月的假，出去周游了下，静静的坐下来思考下自己应该做个什么让自己开心点呢~~~~~~还想起曾经做过的那些电子管吗~~~~~确实，EL34、KT88、2A3~~~只有300B还没有尝试过，这颗被吹嘘得已经变身很多倍的胆皇是否还是那么的坚挺，想到这里，决定动手制作一台自己的300B，本次使用的元件不是特别的顶级，因为300B是第一次接触，我先感受下，觉得可以就继续往下磨，本机采用了300B最经典常用的电路，使用了PSVANE 贵族之声 Hi-Fi 版 300B 电子管俄罗斯 EH 5U4G EH 整流电子管俄罗斯 EH 6SN7 EH 电子管，大概花了3000块的成本，开始了我的300B 旅程~~~~~~~然后又打造了一套我车上用的功放，，几款功放试听下来，确实300B有独到的地方，只是我目前的喇叭需要更换，灵敏度不够~~~~~~音源我采用了无损播放器，模拟部分应该是06好，现在先用款04 MX，迟点这个放车上，再购一款06 MX做家用~~~~~~早期曾经做过无数石机，IC和场效应对管，但是第一次接触电子管以后就深深的被吸引，一直玩了快十年，几乎世面上能看到的好的线路都仿制过，但唯一300B一直没去动手，主要是因为工作太忙，现在趁着有时间，我需要打造一款适合自己的300B~~~设计好电路以后就去订制印刷版~~~~~双面加厚~~~~板子很重~~~应烧友要求，我做点详细的注释~~~~~~300B是上个世纪30年代研制生产的本是工业用管，用于Hi-Fi 放大器是在70—80年代才流行，所以流行的线路很少，300B单端机经典线路是用五极管推动，因为五极管的频响宽，更能发挥300B的特点，典型的线路是WE310A作电压放大的300B机，由于WE310A不容易找到，则现在较多是用容易找到的五极管6SJ7推300B的线路(其他五极管如6JB、6AU6等都可以用)，还可以在增益级之后再加一推动级。
DIY 2A3和300B单端甲类胆机（设计制作篇）一直想做一台2A3和300B通用单端胆机，可以将1993年购买的2A3用起来，而且刚把300B推挽机改为EL34和KT88通用推挽机（见《老树发新芽-2A3和300B推挽胆机》），换下了1992年版的曙光300B。
从设计和修改电路、购买半成品机箱、设计制作变压器和扼流圈，到实际动手制作安装调试，花了一年多的业余时间，到2013年10月完成。
之后两年多时间里又修改四次。
现在信噪比约90db，耳朵紧贴音箱才可听到一点非常轻微的哼声，稍微离开一点就听不到了。
听感：中高频很好，尤其中频失真很小，低频厚实而富有弹性。
一、设计线路本机电路图如下：乍一看，此电路电源是CLC滤波，然而第一个电容取值很小（0.68uf），只起到了使输出电压在0.9Vin～1.414Vin之间调节的作用。
带负载的情况下，Vin=352V和403V时，V out=308V和355V表明：Vout=0.88Vin，因此，其实仍是LC滤波。
最初LC滤波并没有采用聚丙烯电容与电解电容混合并联，而是用多个聚丙烯电容并联成180uf，结果通电试机感到哼声比较大，离音箱1米才听不到，而且不受音量电位器控制。
很明显，哼声来源于电源和输出级。
于是利用机箱剩余空间，增加了多个开关电源用的电解电容并联，使每声道总容量达到710uf。
用于开关电源的电解电容具有更小的ESR。
下面从理论上估算电源哼声的大小。
Vin=352VL=10HC=530uf+180uf=710ufV~= Vin/3.7LC=352/3.7×10×710=0.0134V=13.4mV功率管内阻ra与阳极负载RL（输出变压器）构成分压器，所以输出管2A3阳极处脉动电压：Va~=(ra×V~)/(ra+RL)=800×13.4mV/（800+2500）=3.25mV输出变压器只响应绕组两端的电压，因此它得到的哼声是：13.4mV—3.25mV=10.15mV在满输出之下，2A3的电压摆幅为92Vrms，信噪比S/N=20㏒（92/0.01015）=79.15db信噪比约80db，意味着靠近音箱仍可听到哼声。
用300B胆管制作单端A类归并式功放2020年12月08日 11:02 本站整理佚名关键字：我是爱好者，曾组装过量款胆管放大器，如6P14单端小胆机、6L6及FU-5(805)单端机、KT88推挽机等，制作30OB一直是我的美好愿望，故于两年前邮购了套件，通过两年的尽力终于制作成功了，现将自己的乐趣分享给大伙儿。
最后定型电路如图1所示(在原厂提供的电路上略加改动)。
1.关于300B胆管1930年，由美国Wester Electric(西部电器公司，简称西电公司)生产出了举世闻名的古典直热式三极电子管300及300A，那时的灯丝电流有1.0A、1.2A、1.4A等多种，电子管的功率也分8W、10W、1 2W等数种，随后通过数年的多次优化改良，于1934年定型为300B，沿用至今已有约80年的历史。
由于该电子管内部结构设计合理、功率适中、内阻较低、线性极佳，几乎达到了完美无瑕的理论设计极限，用它组装的单端A类功率放大器推动那时的高效率号筒扬声器，能播放出行云流水般的声音，倾倒了一代又一代的发烧友及爱乐者。
难怪现今有发烧友把它喻为发烧的至高境遇，一颗镶嵌在音响文化皇冠上的宝石，而且断言“没有听过300B声音就算不上胆机发烧友”，此话固然有些停激，但也说明了300B营造出的清澈透明、甜美莼真的音质、音色的魅力所在。
30OB的准确叫法应为WE300B3，因为它是西电的专利产品，其他如欧洲的、俄罗斯的或是我国的300B均属仿造品。
尽管品种目前已不下30个，但不管从技术指标上看仍是从听感上讲，和WE300B 相较，至今无出其右者。
WE300B在它的进展历史道路也是一波三折，在晶体管盛行并全国取代电子管的1988年，那个世界电子管进展历史中曾经辉煌了快要60年的WE300B的生产线元奈地停产了，停产进仅存的3万余只电子管专门快被目光深造的日本人和法国人抢购一空。
由于货物的日渐减少，成了无源之水，致使其价钱迅速飙升，在美国WE300B被炒到了750美元/只，在亚洲更是高达1250美元/只，就这仍是有价无货。

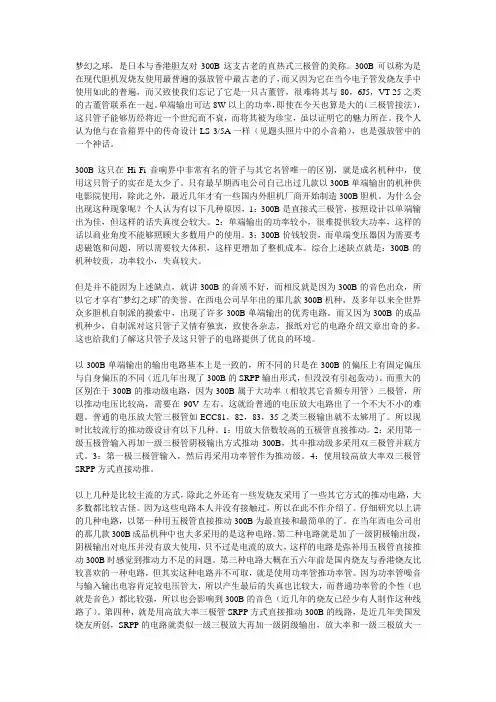

梦幻之球，是日本与香港胆友对300B这支古老的直热式三极管的美称。
300B可以称为是在现代胆机发烧友使用最普遍的强放管中最古老的了，而又因为它在当今电子管发烧友手中使用如此的普遍，而又致使我们忘记了它是一只古董管，很难将其与80，6J5，VT-25之类的古董管联系在一起。
单端输出可达8W以上的功率，即使在今天也算是大的（三极管接法），这只管子能够历经将近一个世纪而不衰，而将其被为珍宝，虽以证明它的魅力所在。
我个人认为他与在音箱界中的传奇设计LS 3/5A一样（见题头照片中的小音箱），也是强放管中的一个神话。
300B这只在Hi-Fi音响界中非常有名的管子与其它名管唯一的区别，就是成名机种中，使用这只管子的实在是太少了。
只有最早期西电公司自己出过几款以300B单端输出的机种供电影院使用，除此之外，最近几年才有一些国内外胆机厂商开始制造300B胆机。
为什么会出现这种现象呢？个人认为有以下几种原因，1：300B是直接式三极管，按照设计以单端输出为佳，但这样的话失真度会较大。
2：单端输出的功率较小，很难提供较大功率，这样的话以商业角度不能够照顾大多数用户的使用。
3：300B价钱较贵，而单端变压器因为需要考虑磁饱和问题，所以需要较大体积，这样更增加了整机成本。
综合上述缺点就是：300B的机种较贵，功率较小，失真较大。
但是并不能因为上述缺点，就讲300B的音质不好，而相反就是因为300B的音色出众，所以它才享有“梦幻之球”的美誉。
在西电公司早年出的那几款300B机种，及多年以来全世界众多胆机自制派的摸索中，出现了许多300B单端输出的优秀电路。
而又因为300B的成品机种少，自制派对这只管子又情有独衷，致使各杂志，报纸对它的电路介绍文章出奇的多。
这也给我们了解这只管子及这只管子的电路提供了优良的环境。
以300B单端输出的输出电路基本上是一致的，所不同的只是在300B的偏压上有固定偏压与自身偏压的不同（近几年出现了300B的SRPP输出形式，但没没有引起轰动）。

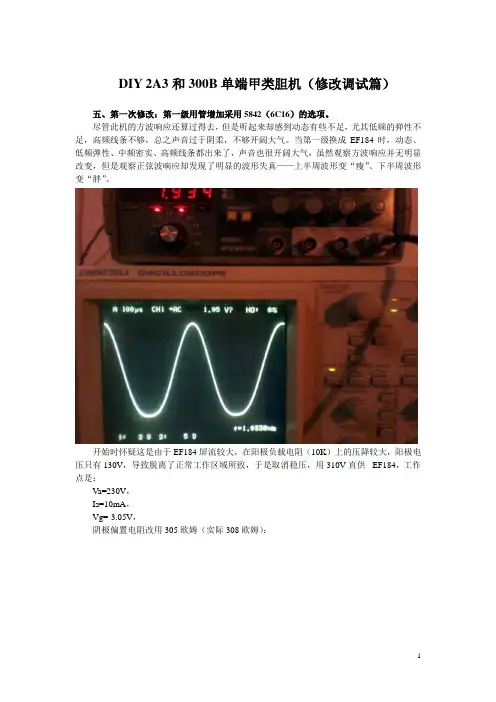

DIY 2A3和300B单端甲类胆机（修改调试篇）五、第一次修改：第一级用管增加采用5842（6C16）的选项。
尽管此机的方波响应还算过得去，但是听起来却感到动态有些不足，尤其低频的弹性不足，高频线条不够，总之声音过于阴柔，不够开阔大气。
当第一级换成EF184时，动态、低频弹性、中频密实、高频线条都出来了，声音也很开阔大气，虽然观察方波响应并无明显改变，但是观察正弦波响应却发现了明显的波形失真——上半周波形变“瘦”、下半周波形变“胖”。
开始时怀疑这是由于EF184屏流较大，在阳极负载电阻（10K）上的压降较大，阳极电压只有130V，导致脱离了正常工作区域所致，于是取消稳压，用310V直供EF184，工作点是：Va=230V，Ia=10mA，Vg=-3.05V，阴极偏置电阻改用305欧姆（实际308欧姆）：但是令我失望的是，正弦波响应波形并没改变，失真仍然存在。
难道这就是人们常说的五极管失真比较大的特性？如果换上同样具有EF184高跨导、高放大系数特性的三极管怎么样呢？刚好手头就有这样的管子——5842，是上世纪90年代从废钢场一台几乎全新的美军淘汰电话设备中拆下的。
5842的参数是：V a=150V，Ia=25mA，S=24mA/V，u=43，Ra=1.8K。
用自制测试仪测出：一只屏流24.5mA，跨导21mA/V，另一只屏流29.5mA，跨导22mA/V。
虽然两管的测试值表明几乎就是新管，但两管的屏流相差较大。
利用6J5空闲的第六脚管座作为5842的阴极接出脚，又做了一个5842九脚座与6J5大八脚座的转换座，接线图如下：下一步就是选择5842的工作点。
从手册上查出5842的工作点是：Va=150V，Ia=25mA，Vg=-1.5V，Rk=68欧姆。
取电子管手册的栅压-屏流特性曲线直线段中点，用作图法做出：Va=143V，Ia=22mA，Vg=-1.5V，Rk=68欧姆，RL=7.8K，这就是5842的工作点。

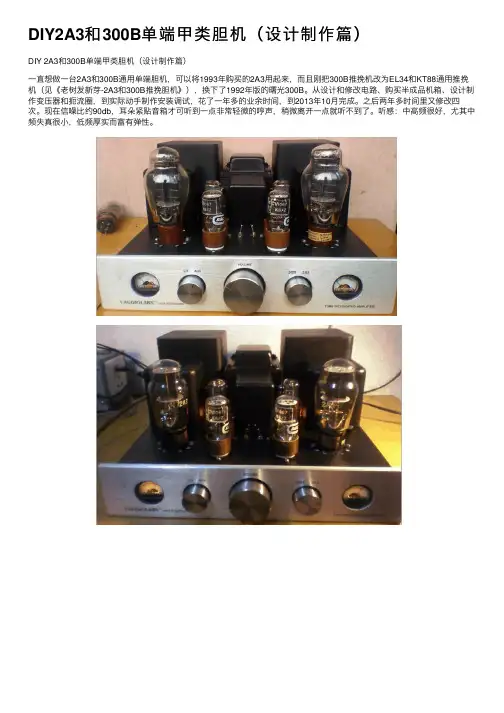

DIY2A3和300B单端甲类胆机（设计制作篇）DIY 2A3和300B单端甲类胆机（设计制作篇）⼀直想做⼀台2A3和300B通⽤单端胆机，可以将1993年购买的2A3⽤起来，⽽且刚把300B推挽机改为EL34和KT88通⽤推挽机（见《⽼树发新芽-2A3和300B推挽胆机》），换下了1992年版的曙光300B。
从设计和修改电路、购买半成品机箱、设计制作变压器和扼流圈，到实际动⼿制作安装调试，花了⼀年多的业余时间，到2013年10⽉完成。
之后两年多时间⾥⼜修改四次。
现在信噪⽐约90db，⽿朵紧贴⾳箱才可听到⼀点⾮常轻微的哼声，稍微离开⼀点就听不到了。
听感：中⾼频很好，尤其中频失真很⼩，低频厚实⽽富有弹性。
⼀、设计线路本机电路图如下：乍⼀看，此电路电源是CLC滤波，然⽽第⼀个电容取值很⼩（），只起到了使输出电压在～之间调节的作⽤。
带负载的情况下，Vin=352V和403V时，Vout=308V和355V表明：Vout=，因此，其实仍是LC滤波。
最初LC滤波并没有采⽤聚丙烯电容与电解电容混合并联，⽽是⽤多个聚丙烯电容并联成180uf，结果通电试机感到哼声⽐较⼤，离⾳箱1⽶才听不到，⽽且不受⾳量电位器控制。
很明显，哼声来源于电源和输出级。
于是利⽤机箱剩余空间，增加了多个开关电源⽤的电解电容并联，使每声道总容量达到710uf。
⽤于开关电源的电解电容具有更⼩的ESR。
下⾯从理论上估算电源哼声的⼤⼩。
Vin=352VL=10HC=530uf+180uf=710ufV~= Vin/=352/×10×710==功率管内阻ra与阳极负载RL（输出变压器）构成分压器，所以输出管2A3阳极处脉动电压：Va~=(ra×V~)/(ra+RL)=800×（800+2500）=输出变压器只响应绕组两端的电压，因此它得到的哼声是：—=在满输出之下，2A3的电压摆幅为92Vrms，信噪⽐S/N=20㏒（92/）=信噪⽐约80db，意味着靠近⾳箱仍可听到哼声。
D I Y2A3和300B单端甲类胆机(设计制作篇)DIY 2A3和300B单端甲类胆机（设计制作篇）一直想做一台2A3和300B通用单端胆机，可以将1993年购买的2A3用起来，而且刚把300B推挽机改为EL34和KT88通用推挽机（见《老树发新芽-2A3和300B推挽胆机》），换下了1992年版的曙光300B。
从设计和修改电路、购买半成品机箱、设计制作变压器和扼流圈，到实际动手制作安装调试，花了一年多的业余时间，到2013年10月完成。
之后两年多时间里又修改四次。
现在信噪比约90db，耳朵紧贴音箱才可听到一点非常轻微的哼声，稍微离开一点就听不到了。
听感：中高频很好，尤其中频失真很小，低频厚实而富有弹性。
一、设计线路本机电路图如下：乍一看，此电路电源是CLC滤波，然而第一个电容取值很小（0.68uf），只起到了使输出电压在0.9Vin～1.414Vin之间调节的作用。
带负载的情况下，Vin=352V和403V时，Vout=308V和355V表明：Vout=0.88Vin，因此，其实仍是LC滤波。
最初LC滤波并没有采用聚丙烯电容与电解电容混合并联，而是用多个聚丙烯电容并联成180uf，结果通电试机感到哼声比较大，离音箱1米才听不到，而且不受音量电位器控制。
很明显，哼声来源于电源和输出级。
于是利用机箱剩余空间，增加了多个开关电源用的电解电容并联，使每声道总容量达到710uf。
用于开关电源的电解电容具有更小的ESR。
下面从理论上估算电源哼声的大小。
Vin=352VL=10HC=530uf+180uf=710ufV~= Vin/3.7LC=352/3.7×10×710=0.0134V=13.4mV功率管内阻ra与阳极负载RL（输出变压器）构成分压器，所以输出管2A3阳极处脉动电压：Va~=(ra×V~)/(ra+RL)=800×13.4mV/（800+2500）=3.25mV输出变压器只响应绕组两端的电压，因此它得到的哼声是：13.4mV—3.25mV=10.15mV在满输出之下，2A3的电压摆幅为92Vrms，信噪比S/N=20㏒（92/0.01015）=79.15db信噪比约80db，意味着靠近音箱仍可听到哼声。

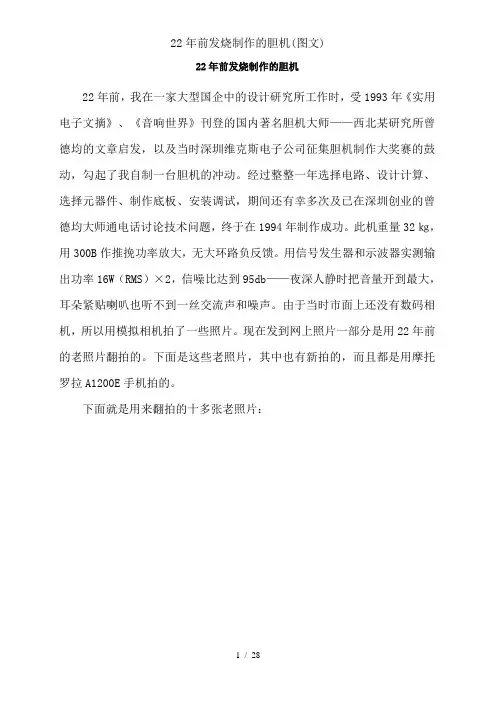

22年前发烧制作的胆机22年前，我在一家大型国企中的设计研究所工作时，受1993年《实用电子文摘》、《音响世界》刊登的国内著名胆机大师——西北某研究所曾德均的文章启发，以及当时深圳维克斯电子公司征集胆机制作大奖赛的鼓动，勾起了我自制一台胆机的冲动。
经过整整一年选择电路、设计计算、选择元器件、制作底板、安装调试，期间还有幸多次及已在深圳创业的曾德均大师通电话讨论技术问题，终于在1994年制作成功。
此机重量32㎏，用300B作推挽功率放大，无大环路负反馈。
用信号发生器和示波器实测输出功率16W（RMS）×2，信噪比达到95db——夜深人静时把音量开到最大，耳朵紧贴喇叭也听不到一丝交流声和噪声。
由于当时市面上还没有数码相机，所以用模拟相机拍了一些照片。
现在发到网上照片一部分是用22年前的老照片翻拍的。
下面是这些老照片，其中也有新拍的，而且都是用摩托罗拉A1200E手机拍的。
下面就是用来翻拍的十多张老照片：最初整机老照片（照片中的倒相级恒流管6F2管后来换成了晶体管，而原来插6F2的位置换成显示管6E2。
）后来的晶体管恒流源，器件直接搭棚焊接在电子管管座上。
后来的整机照片（电源变压器、滤波电感电容、输出变压器安装区域上加换了不锈钢罩）音量调节电平指示管老照片俯视（300B的负栅压调节采用工业级10圈精密电位器，可以保证负栅压调节精细可靠且长久不变——照片中300B旁边四个带钟表指针的就是）新照片俯视老照片底板内接线，有点乱。
接地母线采用4㎜2裸铜线，各级接地汇集到一点接地，灯丝电源线用双绞线，前级电子管阴极的负反馈旁路电容采用钽电解前级输入接线——采用音频专用无氧铜屏蔽线前级稳压接线前级音调接线，有些电流较大的线上套了磁环，钽电解已改为音频专用电解（1）线路图：功放级——虽然曾想采用单端甲类，但由于受当时晶体管功放大功率的影响，加上当年LD、VCD电影大片刚刚兴起，所以把追求更大功率放在了首位，采用了无大环路负反馈300B推挽放大电路。
[功放音箱]自己动手，乐趣多多----自制西电WE91-300B单端过程[复制链接]杨维中
君子动手，乐在其中
-------我的仿西电WE-91单端300B胆机实验制作总
结
杨维中
一直以来，素有“胆中之王”美誉之称的三极管直热胆300B，以其清澈透明、隽逸纯美的音色而备受胆迷的青睐和推崇。
故近年来，应运而生的不同形式300B放大电路，可谓花样繁多层出不穷。
然而，笔者在认真参阅了多个300B单端放大电路之后，最终还是将目光
锁定在成熟、经典、简洁的西电WE-91上。
由于此电路经改良后仅为310A+300B两级放大，所使用元器件数量不多，因此很适宜工薪烧友集中兵力采用优质器件制作，从而具有成功率高、花费相对低、音质出众多重实战意义。
为展现古朴风韵，我的WE91采用了木质机框造型设计，其内衬铝板压制成槽型，以加强刚性和方便上下盖板的安装。
整机上盖板选用了5mm厚铝板经拉丝、铣孔工艺而成，并采取高于机框的凸出安装形式以增强视觉上的立体感。
两只300B（曙光300BS-B）和10米12C（俄罗斯管，可直接代换310A）及曙光胆整流管5Z3，均采用接触牢固、可靠的黑胶木管座，并辅以防震板作二次固定安装。
此外，两只台湾产的100mmA圆形表头，也特别采用了紧配合镶嵌安装手法，并在其内部各安装了两枚橙色发光管，以强化视觉上的美观和晕光效应。
工欲善其事，必先利其器“如果没有一对好的输出牛，我宁愿不做”，这是笔者中学母校王英才老师的至理名言，王老师年近八十，从1947年就开始制作电子管收音机，其观点为多年体会有感而发。
当然，这也并非表明工薪胆迷DIY胆机，就一定得用上售价昂贵的日本双T牛（TANGO、TAMRADIO）。
况且，面对芸芸众生追求各异、流派迭起的300B胆迷，以及民间藏龙卧虎的绕牛高手，关于“好牛”的准确定义，恐怕也是见仁见智难以尽言量化了。
笔者最终选择的全套胆牛，为齐齐哈尔“胆机艺人”候先生的纯手工制品。
之所以如此绝非心血来潮，因本人与他1996年便已相识，对其气质性格与做事态度、风格早已心知肚明。
其中，输出牛采用了西电WE1048B铁芯，详尽指标参数如下∶型号：H-3.5K-30B；初级阻抗：2.5K/3.5K；次级阻抗；4.8.16Ω；铁心规格：35mmX50mm；频响：ZP=2.5k-1dB 10Hz-76KHz，-2dB 7.8Hz-95KHz，-3dB 6.7Hz-105KHz，ZP=3.5k-1dB 8.5Hz-85KHz，-2dB 6.6Hz-105KHz，-3dB 5.8Hz-116KHz；电感：2.5K/17H（120Hz) ，3.5K/20H（120Hz)
；漏感：2.5K/2.6mH ZS/8Ω（1KHz)，1.8mH ZS/16Ω（1KHz)
，3.5K/4.3mH ZS/8Ω（1KHz)，2.8mH ZS/16Ω（1KHz)。
电源牛则采用了美国U型缺口铁芯制作，片长114mm，舌宽38mm。
整只牛成型后叠厚达70mm，敦实厚重，功率350VA，高压电源绕组可输出电流>300mA，储备功率十分充裕强劲。
十分难得的是，此电源牛由于选料精良、制作工艺严谨，故通电后本底涡流哼声极其微弱，笔者用耳朵紧贴牛罩测听，交流感应几不可闻。
为确保整机的重量平衡，电源牛、扼流圈及两只输出牛的摆位布局必须合理，以避免偏重现象，而且应在设计初时预先完成构思方案。
由于每个人对音色的喜好不同, 故器件的选取也会因人而异而非千篇一律，本人的电路关键器件选用如下∶
整机除300B的阴极对地1K电阻为20W的西电WE排骨电阻外，其余均采用日本2W金威碳膜电阻（430V降压电阻5.6K为5W）；高压电源整流的三级滤波电容分别为SP20uF/600V、MALLORY100uF/450V、
SP35uF/450V；300B阴极对地电容为AerovoxM220uF/200V；300B灯丝调哼声电位器为西电WE的KS（碳膜）-100欧；10米12C与300B之间的级间音频耦合电容为SP的0.25uF油浸电容，此电容档次不算高，但音色颇对本人的口味。
步步为营，层层推进
实试中，笔者对电路稍作了些小调整----将两只300B灯丝直流供电改为交流5V供电，以追求更浓郁的胆味。
同时，省略了整流管至扼流圈、第一级滤波之间串联的10欧限流电阻，及省略了输出变压器次级端16欧至310A阴极的1K电阻反馈回路，并在信号输入端增加了一只ALPS100K音量电位器，这样在推动高灵敏度音箱时整机亦可作为一台合并式功放使用。
实际制作时，本人将整机分割为“电源整流滤波”、“300B后级功率放大”、“10米12C前级放大”三个版块，并采取步步为营顺序向前的层层推进方式。
鉴于本机各管均为交流灯丝供电，故采用了双线交绕穿铜管（直径8mm）方式，来分别完成市电和10米12C、300B的灯丝走线铺设。
此举除能最大限度遏制交流干扰提高信噪比之外，机内走线亦更加显得简洁明了。
为了日后维修方便，电源牛各电源引线采用了接线端子连接形式，并通过电木板悬置固定于电源牛的四根穿芯镙杆上，并借鸡下蛋为四只电流表的高亮度发光管安装了一组直流电源。
高压电源的整流、滤波是制作的第一步。
由于电源牛与整流管近在咫尺，因此5V灯丝供电和2X400V高压进线各采用单芯1mm直径西电线经交绕后，直接焊于5Z3管座的2、8脚和4、6脚即可。
滤波电容的安装，采用了电木板承载及铜柱作支点搭棚焊接形式，从而更显得线条简洁、经纬分明。
铜柱采用了2mm钻头钻孔，操作时用钳台夹紧，手电钻必须持稳，勿晃动，下压力不必过猛，比较考功夫的。
用来作为地线的直径2.5mm单根铜芯线，在连接三只滤波电容的负极铜柱时，必须采用不小于50W的内热式电烙铁进行焊接，以确保焊肉的殷实、饱满、可靠。
应注意的是，铜柱本身的固定是穿过电木板靠镙帽来紧固的，但必须带平垫和弹簧垫并拧紧，否则极易因电烙铁高温加热而产生松动。
通常，焊接至此经检查无误后便可送电验证，在电路空载前提下，高压直流电源会偏高至500V左右，经5.6K电阻降压后的10米12C供电压也会高达480V，但这是虚值，一旦与负载连接便可跌至正常值。
顺便再测一下电源端子板上的几路交流灯丝电压以便做到心中有数，两组5V、10V在空载下电压略高也是正常的。
300B后级功率放大部分制作前，应首先完成两个声道输出牛次级阻抗端与喇叭接线柱的连接，以及确定300B栅极和10米12C之间的耦合电容安装形式。
