管道超声波检测器的应用与发展趋势

超声导波技术在管道缺陷检测中的研究一、本文概述随着工业化的快速发展，管道作为各类流体输送的主要工具，其安全性和稳定性对于工业生产和社会生活至关重要。

然而，由于长期运行、外部环境和材料老化等多种因素的影响，管道往往会出现各种缺陷，如腐蚀、裂纹、焊接缺陷等。

这些缺陷如果不及时发现和处理，可能会导致严重的后果，甚至引发安全事故。

因此，对管道进行定期、有效的缺陷检测具有重要意义。

超声导波技术作为一种新兴的无损检测技术，近年来在管道缺陷检测领域受到了广泛关注。

该技术利用超声波在固体介质中传播的特性，通过对超声波的传播速度、幅度和波形等参数进行分析，可以实现对管道内部缺陷的精确识别。

与传统的检测方法相比，超声导波技术具有检测速度快、范围广、精度高等优点，且无需破坏管道结构，因此在管道缺陷检测领域具有广阔的应用前景。

本文旨在深入研究超声导波技术在管道缺陷检测中的应用。

我们将对超声导波技术的基本原理和检测方法进行介绍，包括超声波的传播特性、信号处理方法以及缺陷识别算法等。

我们将对超声导波技术在管道缺陷检测中的实际应用案例进行分析，探讨其在不同管道类型和缺陷类型下的检测效果和可靠性。

我们将对超声导波技术的发展趋势和前景进行展望，以期为管道缺陷检测领域的技术进步和实际应用提供参考和借鉴。

二、超声导波技术原理及特点超声导波技术是一种基于超声波在介质中传播特性的无损检测技术。

其原理在于利用高频振动产生的超声波在材料内部传播时，遇到缺陷或界面会产生反射、折射或散射等现象，通过接收并分析这些反射波、透射波或散射波，可以实现对材料内部缺陷的定性、定量和定位检测。

高灵敏性：超声导波技术能够检测到微小的缺陷，如裂纹、腐蚀、夹杂等，对于保障管道安全运行具有重要意义。

长距离传播：超声导波在管道中传播时，能够覆盖较长的距离，减少了检测点的设置数量，提高了检测效率。

实时在线监测：超声导波技术可实现对管道的实时在线监测，及时发现潜在的安全隐患，为管道的预防性维护提供有力支持。

超声导波检测技术在压力管道检测中的应用研究【摘要】本文旨在探讨超声导波检测技术在压力管道检测中的应用研究。

引言部分介绍了本研究的背景和研究意义，指出压力管道检测的重要性。

正文部分分别从超声导波检测技术概述、压力管道检测需求分析、应用案例分析、优势与局限性以及技术改进与发展等方面展开讨论。

结论部分展望了超声导波检测技术在压力管道检测中的应用前景，并总结提出建议。

通过本文的研究，将为压力管道领域提供更加准确、高效的检测方法，有望推动该领域的发展。

【关键词】超声导波检测技术，压力管道，应用研究，需求分析，案例分析，优势，局限性，技术改进，发展，展望，总结，建议1. 引言1.1 背景介绍压力管道是输送液体或气体的重要设施，在工业生产中扮演着至关重要的角色。

随着管道运行时间的延长和环境条件的变化，管道存在着腐蚀、疲劳、裂纹等问题，给管道的安全性和稳定性带来了挑战。

及时有效地检测管道的健康状况，成为保障生产安全的关键措施。

本文将探讨超声导波检测技术在压力管道检测中的应用研究，深入分析其优势与局限性，探讨技术改进与发展方向，并展望其在压力管道检测领域的前景，旨在为压力管道检测技术的发展提供有益的参考和借鉴。

1.2 研究意义超声导波检测技术在压力管道检测中的应用研究具有重要的理论和实际意义。

随着社会经济的快速发展，压力管道在工业生产中扮演着至关重要的角色，其安全运行直接影响着生产效率和人员生命财产安全。

研究超声导波检测技术在压力管道检测中的应用，可以提高管道的安全性和可靠性，有助于预防管道事故的发生，保障工业生产的正常运行。

超声导波检测技术相比传统的检测方法具有更高的精度和灵敏度，能够检测出管道内部的微小缺陷和裂纹，实现对管道的全面监测和评估。

这对于提前发现潜在问题，及时采取修复措施，延长管道的使用寿命具有重要意义。

研究超声导波检测技术在压力管道检测中的应用，不仅可以提高管道的安全性和可靠性，保障工业生产的正常进行，还可以推动检测技术的创新与发展，为工程技术领域的进步做出积极贡献。

超声导波检测技术的发展、应用与挑战一、本文概述超声导波检测技术是一种先进的无损检测技术，通过利用超声波在材料内部传播的特性，实现对材料内部缺陷、损伤和性能变化的精确检测。

随着科技的进步和工业的发展，超声导波检测技术在诸多领域如航空航天、石油化工、医疗设备、交通运输等中发挥着日益重要的作用。

本文旨在全面概述超声导波检测技术的发展历程、应用领域以及当前面临的挑战，以期为未来该技术的研究与应用提供有价值的参考。

本文将回顾超声导波检测技术的起源与发展历程，介绍其基本原理和技术特点。

随后，将详细分析超声导波检测技术在不同领域的应用实例，包括材料质量检测、结构健康监测、故障诊断与预防等。

还将探讨超声导波检测技术在应用中遇到的主要挑战，如信号传输衰减、复杂结构检测、智能化和自动化程度不足等问题。

通过对超声导波检测技术的深入研究和综合分析，本文旨在为读者提供一个全面了解该技术的视角，并为该领域的未来发展提供有益的启示和建议。

二、超声导波检测技术的发展超声导波检测技术自其诞生以来，已经经历了数十年的技术发展与进步，其发展历程可以分为几个关键阶段。

早期阶段，超声导波检测主要依赖于传统的压电晶体作为换能器，信号处理和数据处理能力有限，因此其应用范围主要局限在一些简单的结构和材料检测中。

随着电子技术和信号处理技术的发展，超声导波检测逐渐引入了数字化信号处理技术，大大提高了信号的分辨率和抗干扰能力。

进入21世纪，随着计算机技术和大数据技术的飞速发展，超声导波检测开始进入智能化时代。

现代超声导波检测系统不仅能够实现实时数据采集、处理和分析，还能通过机器学习、深度学习等人工智能技术，对检测数据进行自动解读和预测。

各种新型的超声导波换能器、阵列探头等设备的出现，使得超声导波检测能够适用于更加复杂和精细的结构和材料检测。

在硬件技术发展的同时，超声导波检测的理论研究也在不断深入。

例如，对于超声导波在材料中的传播特性、散射机制、信号识别等方面的研究，为超声导波检测技术的应用提供了坚实的理论基础。

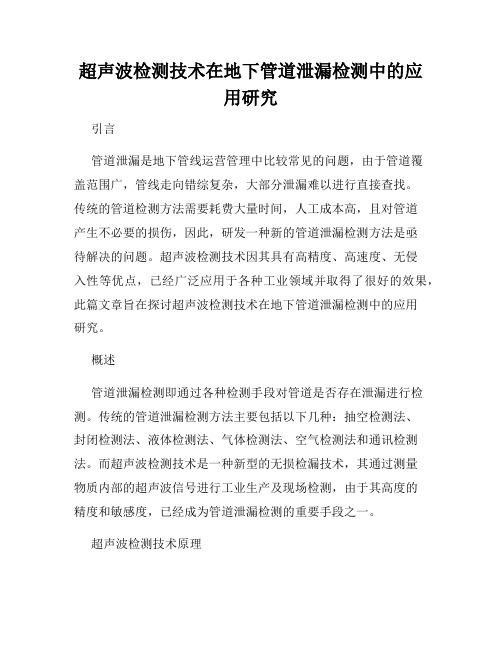

超声波检测技术在地下管道泄漏检测中的应用研究引言管道泄漏是地下管线运营管理中比较常见的问题，由于管道覆盖范围广，管线走向错综复杂，大部分泄漏难以进行直接查找。

传统的管道检测方法需要耗费大量时间，人工成本高，且对管道产生不必要的损伤，因此，研发一种新的管道泄漏检测方法是亟待解决的问题。

超声波检测技术因其具有高精度、高速度、无侵入性等优点，已经广泛应用于各种工业领域并取得了很好的效果，此篇文章旨在探讨超声波检测技术在地下管道泄漏检测中的应用研究。

概述管道泄漏检测即通过各种检测手段对管道是否存在泄漏进行检测。

传统的管道泄漏检测方法主要包括以下几种：抽空检测法、封闭检测法、液体检测法、气体检测法、空气检测法和通讯检测法。

而超声波检测技术是一种新型的无损检漏技术，其通过测量物质内部的超声波信号进行工业生产及现场检测，由于其高度的精度和敏感度，已经成为管道泄漏检测的重要手段之一。

超声波检测技术原理超声波检测是一种利用超声波资源进行检测的技术，其原理为将一定幅度和频率的机械能耦合到被检测物上，形成相应的超声波信号，再通过接收器对物体内部的超声波信号进行检测，并利用分析方法得出相关的检测结果。

而在超声波检测技术中，由于不同物质具备不同的声波传导特性，因此，可以通过超声波的时间传播、频谱分析等手段对被检测物体的形态、结构进行判断。

由此可见，超声波检测技术具有高精度、高灵敏度和无损伤等特点，并已经广泛应用于各种行业领域中。

超声波检测技术在地下管道泄漏检测中的应用地下管道泄漏检测是管道运营管理中比较棘手的问题。

传统的管道泄漏检测技术手段由于种种原因难以满足要求，而由于超声波检测技术具有无侵入性、高灵敏度等特点，因此，可以很好地满足地下管道泄漏检测的要求。

以下是超声波检测技术在地下管道泄漏检测中的应用研究的相关内容。

1.空气检测法气体空气检测法是一种基于声学传感器的无损检测方法。

通过在管道中充入一定量的气体，利用带有超声波传感器的探头对管道内气体进行检测，通过不断地测量管道内气体的震动形态，判断管道内是否存在泄漏。

管道内无损检测技术现状和发展趋势管道是现代工业中不可缺少的基础设施之一，为保证其正常运行、延长使用寿命，需要定期进行检测和维护。

而传统的检测方法，如人工巡检和拆卸检测，存在效率低、损失大、风险高等问题，因此，管道内无损检测技术应运而生。

管道内无损检测技术是指在不影响管道本体完整性和正常运行的前提下，利用各种方法和手段对管道内部进行检测和评估的技术。

目前，管道内无损检测技术已经发展成为工业检测领域的一项重要技术，其中涉及的技术包括超声波检测、磁粉检测、涡流检测、射线检测等。

超声波检测是管道内无损检测技术中应用最为广泛的一种方法，其原理是利用超声波在物质中传播的特性，通过传感器向管道内发送超声波信号，然后根据反射信号或透过信号对管道内物质进行检测。

该技术具有检测速度快、检测范围广、精度高等优点，目前已经在石油、化工、水利等行业得到了广泛应用。

磁粉检测是另一种常用的管道内无损检测方法，其原理是在管道内部涂敷磁性粉末，然后通过外加磁场对管道进行检测。

在磁粉粘附处，可以形成磁感线，从而检测出管道的缺陷和裂纹等问题。

相比于超声波检测，磁粉检测具有适用范围广、检测速度快、成本低等优点，在石油、钢铁、航空等领域有着广泛的应用。

此外，涡流检测和射线检测也是常用的管道内无损检测技术之一。

涡流检测利用电磁感应原理，在管道表面产生涡流，从而检测出管道的缺陷和腐蚀等问题；射线检测则是利用X射线或γ射线对管道内部进行检测，这种方法能够检测到更深的缺陷和裂纹，但也存在安全风险和环境污染问题。

随着科技的进步和工业的发展，管道内无损检测技术也在不断更新和发展。

其中较为前沿的技术包括红外热成像、激光扫描、声发射检测等。

红外热成像技术是利用热辐射原理对管道进行检测，具有检测速度快、无需接触、能够实现实时监控等优点，目前已经在电力、石化、建筑等领域得到了应用。

激光扫描技术则是利用激光束对管道内部进行扫描，从而检测出管道内部的问题。

此外，声发射检测也是一种前沿的管道内无损检测技术，它利用管道内部发生的声波信号，通过接收器传回来的信号来判断管道内部的状态。

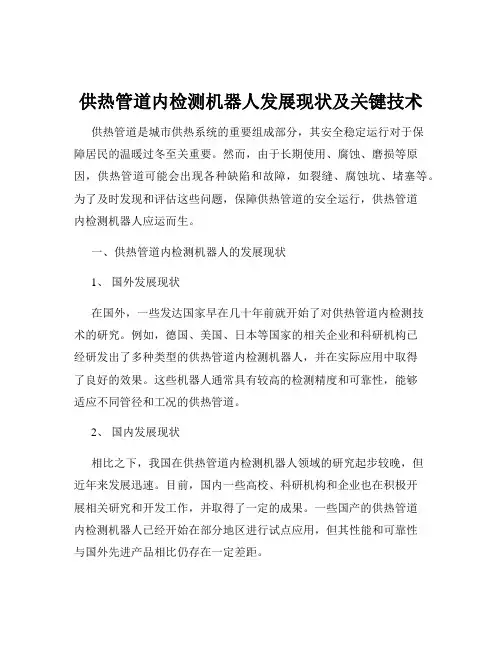

供热管道内检测机器人发展现状及关键技术供热管道是城市供热系统的重要组成部分，其安全稳定运行对于保障居民的温暖过冬至关重要。

然而，由于长期使用、腐蚀、磨损等原因，供热管道可能会出现各种缺陷和故障，如裂缝、腐蚀坑、堵塞等。

为了及时发现和评估这些问题，保障供热管道的安全运行，供热管道内检测机器人应运而生。

一、供热管道内检测机器人的发展现状1、国外发展现状在国外，一些发达国家早在几十年前就开始了对供热管道内检测技术的研究。

例如，德国、美国、日本等国家的相关企业和科研机构已经研发出了多种类型的供热管道内检测机器人，并在实际应用中取得了良好的效果。

这些机器人通常具有较高的检测精度和可靠性，能够适应不同管径和工况的供热管道。

2、国内发展现状相比之下，我国在供热管道内检测机器人领域的研究起步较晚，但近年来发展迅速。

目前，国内一些高校、科研机构和企业也在积极开展相关研究和开发工作，并取得了一定的成果。

一些国产的供热管道内检测机器人已经开始在部分地区进行试点应用，但其性能和可靠性与国外先进产品相比仍存在一定差距。

二、供热管道内检测机器人的类型1、漏磁检测机器人漏磁检测是一种常用的无损检测方法，漏磁检测机器人通过在管道内产生磁场，并检测磁场的变化来判断管道是否存在缺陷。

这种机器人具有检测速度快、准确性高的优点，但对于较小的缺陷容易漏检。

2、超声检测机器人超声检测机器人利用超声波在管道壁中的传播和反射来检测缺陷。

它能够检测出较小的缺陷，并且对管道壁的厚度测量较为准确，但检测效率相对较低。

3、涡流检测机器人涡流检测机器人通过在管道内产生涡流，并检测涡流的变化来判断管道的缺陷情况。

这种机器人对表面缺陷检测较为敏感，但对深层缺陷的检测能力有限。

三、供热管道内检测机器人的关键技术1、驱动与行走技术供热管道内检测机器人需要在管道内自由行走，因此驱动与行走技术是关键之一。

目前，常见的驱动方式有轮式、履带式和蠕动式等。

轮式驱动速度快，但在复杂管道内的适应性较差；履带式驱动稳定性好，但结构复杂；蠕动式驱动适用于小管径管道，但行走速度较慢。

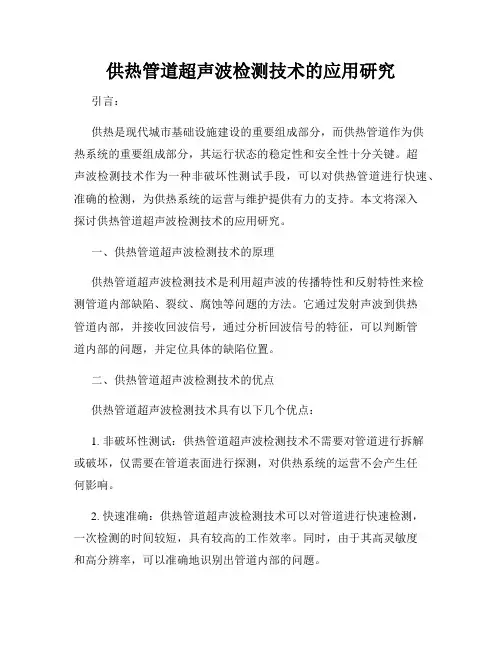

供热管道超声波检测技术的应用研究引言：供热是现代城市基础设施建设的重要组成部分，而供热管道作为供热系统的重要组成部分，其运行状态的稳定性和安全性十分关键。

超声波检测技术作为一种非破坏性测试手段，可以对供热管道进行快速、准确的检测，为供热系统的运营与维护提供有力的支持。

本文将深入探讨供热管道超声波检测技术的应用研究。

一、供热管道超声波检测技术的原理供热管道超声波检测技术是利用超声波的传播特性和反射特性来检测管道内部缺陷、裂纹、腐蚀等问题的方法。

它通过发射声波到供热管道内部，并接收回波信号，通过分析回波信号的特征，可以判断管道内部的问题，并定位具体的缺陷位置。

二、供热管道超声波检测技术的优点供热管道超声波检测技术具有以下几个优点：1. 非破坏性测试：供热管道超声波检测技术不需要对管道进行拆解或破坏，仅需要在管道表面进行探测，对供热系统的运营不会产生任何影响。

2. 快速准确：供热管道超声波检测技术可以对管道进行快速检测，一次检测的时间较短，具有较高的工作效率。

同时，由于其高灵敏度和高分辨率，可以准确地识别出管道内部的问题。

3. 安全可靠：供热管道超声波检测技术采用无损检测方法，对供热管道没有任何损坏，不会对管道的运行造成任何影响。

同时，该技术可以对管道进行全面检测，避免漏检和虚警的发生。

三、供热管道超声波检测技术的应用实践供热管道超声波检测技术已经在实际工程中得到了广泛应用。

以某供热系统为例，通过超声波检测技术，发现供热管道存在一处腐蚀和裂纹问题。

工程专家立即采取了修复措施，及时解决了问题，避免了更大的安全隐患。

在另一个供热系统的检测中，超声波检测技术发现了一处管道内壁存在较严重的腐蚀问题。

经过进一步的分析，发现是管道材质和工艺问题造成的。

根据检测结果，供热管道的材质及工艺进行了调整，有效解决了该问题。

四、发展趋势与应用前景随着供热行业的发展和技术的进步，供热管道超声波检测技术也在不断发展和完善。

目前，一些先进的超声波声学设备已经投入使用，并取得了良好的效果。

管道内检测技术现状和发展趋势探讨我国长输管道实现跨越式发展，管道本体缺陷和腐蚀问题应得到重视。

我国长输管道已全面强制实施完整性管理。

管道内检测技术可以确定管道的腐蚀和裂纹缺陷，保障管道安全运行。

标签：管道内检测;技术1 管道内检测技术现状国内外长输管道应用最广泛的是漏磁内检测（MFL）和超声波内检测（UT），新建管道投产过程中使用是变形内检测和测绘检测，裂纹检测是管道内检测技术的难点，衍生了电磁超声内检测（EMT）。

随着电子、通信和计算机技术发展，涡流检测、磁记忆法、弱磁法和阴保电流内检测成为新兴的技术，仍处于验证阶段，尚未大规模成功应用于工业管道。

研发高精度、高分辨率的检测期产品是国外发达国家内检测公司的优势技术，例如美国GE公司、英国国家GAS公司、加拿大库珀公司和德国罗森公司。

1.1 漏磁内检测漏磁内检测是研制时间最早也是应用最广泛和成熟的技术，该技术几乎对管道检测环境无要求，且操作简单、价格低廉，输油气管道适用范围很广。

优点是可检测管道内/外腐蚀体积型缺陷、焊缝缺陷和径向裂纹等。

缺点是要求管壁达到磁饱和状态，允许检测的管道最大壁厚不能超过12mm;漏磁内检测器需要控制清管器运行速度不能过快（一般不超过10m/s）;不能探测应力腐蚀开裂裂纹和氢致裂纹;漏磁信号失真易造成缺陷信号识别困难等。

1.2 超声内检测超声内检测是压电或电容传感器通过液体耦合与管壁接触，检测管道缺陷，主要应用于原油和成品油管道。

优点是可检测大口径和大壁厚管道，可直接测量管壁内/外金属损失，也是检测轴向/径向裂纹首选方法。

缺点是对管道内壁环境清洁度要求很高，不能检测杂质积液多、结蜡沉积严重的管道，也不能检测操作压力高、流速快的管道。

超声内检测突出特点是在检测管道裂纹缺陷灵敏度和精度，但需要介质耦合从而限制了在输气管道的应用。

近年来，输气管道采用在隔离清管器之间的液体（例如水、柴油等）段塞中的超声波测试工具。

1.3 射线检测技术射线检测技术即射线照相术，它可以用来检测管道局部腐蚀，借助于标准的图像特性显示仪可以测量壁厚。

超声导波在压力管道检验中的应用摘要：超声导波检测技术属于先进无损检测技术之一，在现阶段的检测工作中应用相对广泛。

这一技术具有检测距离更远、速度更快且成本低廉的优势，同时能够检测到常规检测无法检测的特殊位置。

本文对超声导波技术进行了简要的介绍，并对应用这一技术常用的检测方法和实际应用进行了分析，希望能为超声导波检测技术的推广有所帮助。

关键词：超声导波技术；压力管道；实践引言近些年来国家经济实力发展迅猛，不同类型不同作用不同规模的压力管道逐渐投入到使用当中，随着使用时间的增长，维修养护工作的压力也在逐渐增大。

传统的检测工作使用的是超声或射线逐点检测，这样的检测方法效率低成本高。

现阶段超声导波技术主要应用于长输管道的检测，普及程度还不够高。

1 超声导波检测技术的特点基于实际应用情况调查可知，超声导波技术主要被应用于管道及管状设备的检测，主要用于检测无缝管和纵焊管。

应用超声导波技术进行检测主要有以下几个优点：一是以一个检测点为基础，对被检测管道的两个方面几百米的范围内进行检测，传统的超声波检测一次只能覆盖一个点，检测覆盖率太低，无形的增加了技术人员的工作压力；二是能够对埋地管道等特殊管道进行有效的检测，常规检测技术面对特殊管道时无法发挥作用；三是超声导波技术的速度和效率都更高，检测覆盖面积更大能够更有效降低漏检的概率；四是相对传统检测方法能够更好的感应横截面的金属缺陷情况，检测深度能够更好的满足检测需求。

与之对应的超声导波检测技术的缺点主要包括三个方面：一是定性定量的准确程度不足，发现可疑位置需要配合其他检测手段进行二次检测；二是在点状缺陷和轴向条状缺陷的检测方面相对力度不足；三是检测过程中经过管道焊接处时，会在一定程度上降低检测的长度和准确性。

2 超声导波检测技术原理2.1技术原理概述导波的原理与平板波非常接近，相对的波频率会更低一些，能够贯穿整个管道壁，同时以管道壁为媒介传播到百米之外的位置。

这一过程中如果遇到有缺陷或结构形变的管壁，脉冲波会被反射，技术人员可以通过传感器获得准确的消息。

超声波相控阵技术在管道检测中的应用研究摘要：管道由于长时间使用常常会因为腐蚀而出现坏损现象。

因此在管道项目的开发和使用过程中，都注意加强对管道破裂损坏现象的检测，方便及时维护，以免造成意外损失。

超声波相控阵技术是目前检测管道所普遍使用的技术，因其自身拥有一系列优势而得到推广。

本文主要对超声波相控阵技术在管道检测中的实际应用进行介绍。

作为一种无损检测技术，在实际操作当中，超声波相控阵技术的可靠性和准确性已经得到了广泛肯定。

关键词：管道检测；超声波相控阵技术；应用前言随着全球经济的发展，管道项目的需求量也日益增多，管道成为了越来越重要的能源运载设备。

我国现有运输管道由于使用时间已经较长，极易因为管壁减薄而发生泄漏事故，整体的管道状况已经进入事故多发期。

管道一旦出现破裂坏损，不仅会造成十分巨大的经济损失，而且也会造成环境污染，危害生态环境。

因此做好正在使用管道的检测工作，努力防患于未然是十分必要的。

1技术理念在检测中发现：超声波相控阵法的使用特征主要集中在波束方面，包括偏转角度、点位聚焦两部分。

在图1中，左侧图为波束角度偏移示意图，右侧图为波束成像技术图。

图 1 波束角度偏移、聚焦成像示意图2在特种设备性能测定中超声2.1探头选用2.1.1晶片阵列晶片阵列含有多种类型，如图2所示。

现阶段在特种设备性能检测工作中，使用频数较高的晶片阵列类型为线性。

在必要检测时，使用的双线性类型，顺应装置的收发检测需求。

图 2 各类阵列示意图2.1.2频率频率值大小对于检测结果具有直接影响，在频率值较高时，检测结果的灵敏性、影像清晰度相对较高，更有利于检测分析。

然而，频率参数较高时，相对应的衰减性能较高，对检测形成了不利作用。

一般情况下，如果特种设备在检测时，以碳钢焊缝为检测方向，适用的检测频率区间为[2.5，5]MHz。

针对焊缝壁较为轻薄的情况，在检测时频率选择7.5MHz。

对于不锈钢材质的焊缝，在检测时探头可选频率区间为[1，2.5]MHz。
