车轮定位检测

四轮定位仪测试原理及应用一、引言四轮定位仪是一种用于汽车定位和调整的专用工具，通过对车辆四个轮子的位置和角度进行测量，可以准确分析车辆的悬挂系统、转向系统和操控性能等方面的问题。

本文将详细介绍四轮定位仪的测试原理和应用。

二、测试原理1. 传感器原理四轮定位仪通常由四个传感器组成，每个传感器安装在车辆的四个轮子上。

传感器通常采用光电传感器或磁电传感器，通过感应车辆轮胎上的特殊标记，获取车轮的位置和角度信息。

2. 数据采集传感器将获取的数据传输给测试仪器，测试仪器会进行数据采集和处理。

数据采集包括车轮的位置、角度、倾斜度等信息。

传感器通常会以高频率采集数据，以确保测试的准确性和稳定性。

3. 数据处理测试仪器会对采集到的数据进行处理和分析。

首先，测试仪器会根据传感器的位置信息计算出车辆的轴距和轴距差。

然后，根据传感器采集到的角度信息，计算出车轮的前后倾斜度、左右倾斜度、前束、后束、内倾角、外倾角等参数。

4. 测试结果测试仪器会将处理后的数据以数值、图表或报告的形式呈现给用户。

用户可以根据这些数据来判断车辆是否存在悬挂系统不平衡、转向系统不准确或其他操控性能问题，并进行相应的调整和修复。

三、应用领域1. 汽车维修与保养四轮定位仪广泛应用于汽车维修与保养行业。

通过测试仪器的帮助，维修人员可以快速准确地检测出车辆的悬挂系统、转向系统等方面的问题，并进行相应的调整和修复。

这不仅可以提高维修效率，还可以减少人为误差，确保车辆的操控性能和乘坐舒适度。

2. 赛车运动四轮定位仪在赛车运动中也发挥着重要的作用。

通过定期对赛车进行四轮定位测试，车队可以监测赛车的操控性能，及时发现并解决问题，提高赛车的竞争力和稳定性。

同时，四轮定位仪还可以帮助车队优化赛车的悬挂系统和转向系统，以适应不同赛道和路况的需求。

3. 轮胎磨损分析四轮定位仪还可以用于轮胎磨损分析。

通过测试仪器的帮助，用户可以了解轮胎的磨损情况，判断是否存在轮胎的不均匀磨损或过度磨损等问题。

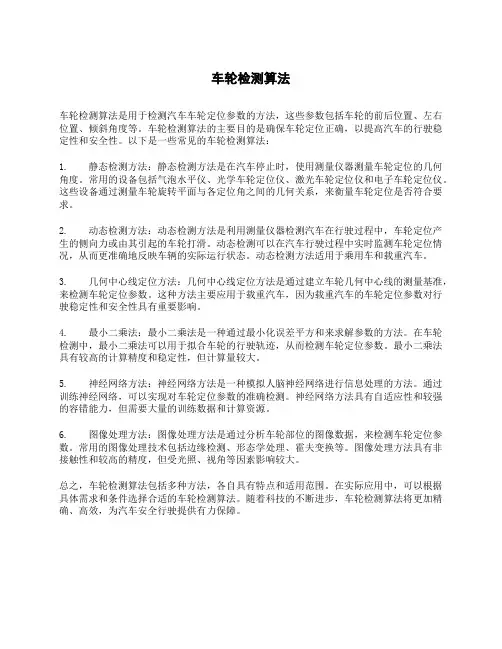

车轮检测算法车轮检测算法是用于检测汽车车轮定位参数的方法，这些参数包括车轮的前后位置、左右位置、倾斜角度等。

车轮检测算法的主要目的是确保车轮定位正确，以提高汽车的行驶稳定性和安全性。

以下是一些常见的车轮检测算法：1. 静态检测方法：静态检测方法是在汽车停止时，使用测量仪器测量车轮定位的几何角度。

常用的设备包括气泡水平仪、光学车轮定位仪、激光车轮定位仪和电子车轮定位仪。

这些设备通过测量车轮旋转平面与各定位角之间的几何关系，来衡量车轮定位是否符合要求。

2. 动态检测方法：动态检测方法是利用测量仪器检测汽车在行驶过程中，车轮定位产生的侧向力或由其引起的车轮打滑。

动态检测可以在汽车行驶过程中实时监测车轮定位情况，从而更准确地反映车辆的实际运行状态。

动态检测方法适用于乘用车和载重汽车。

3. 几何中心线定位方法：几何中心线定位方法是通过建立车轮几何中心线的测量基准，来检测车轮定位参数。

这种方法主要应用于载重汽车，因为载重汽车的车轮定位参数对行驶稳定性和安全性具有重要影响。

4. 最小二乘法：最小二乘法是一种通过最小化误差平方和来求解参数的方法。

在车轮检测中，最小二乘法可以用于拟合车轮的行驶轨迹，从而检测车轮定位参数。

最小二乘法具有较高的计算精度和稳定性，但计算量较大。

5. 神经网络方法：神经网络方法是一种模拟人脑神经网络进行信息处理的方法。

通过训练神经网络，可以实现对车轮定位参数的准确检测。

神经网络方法具有自适应性和较强的容错能力，但需要大量的训练数据和计算资源。

6. 图像处理方法：图像处理方法是通过分析车轮部位的图像数据，来检测车轮定位参数。

常用的图像处理技术包括边缘检测、形态学处理、霍夫变换等。

图像处理方法具有非接触性和较高的精度，但受光照、视角等因素影响较大。

总之，车轮检测算法包括多种方法，各自具有特点和适用范围。

在实际应用中，可以根据具体需求和条件选择合适的车轮检测算法。

随着科技的不断进步，车轮检测算法将更加精确、高效，为汽车安全行驶提供有力保障。

四轮定位检测的正规操作流程第一步：症状询问与试车仔细倾听并记录司机对车辆不适症状的描述。

由定位角度不当所引起的症状，有些是可以通过目视检查就可以发现的，如吃胎；有些则不能直观的看到。

倾听司机的描述是很重要的。

必要时应该去试车以进一步确定可能存在缺陷的大致区域。

在国外，试车的工作一般由店堂经理完成。

店堂经理应服装整洁，因为司机，特别是高档轿车的司机不会喜欢工作服肮脏的人进自己的车辆。

店堂经理应该熟悉四轮定位业务，通过试车应能对车辆故障可能的原因做出大致准确的判断。

第二步：转向和悬挂系统的检查与维护在询问或试车工作完成之后，下一步要对车辆进行目视检查。

应该建立起这样一种概念：单靠四轮定位自身，并不足以消除转向故障和磨胎问题，还有其它一些影响因素。

在进行四轮定位工作前，应检查所有转向与悬挂部件。

四轮定位技师应建立并遵循一种逐项检查的程序。

通过这一程序技师应能彻底、快速地获取准确分析和判断故障所在信息。

第三步：跑偏故障的定位前工作如果司机所描述的症状是车辆跑偏，则在定位前应首先确定此种跑偏是否由侧滑引起。

具体的方法为：1、如果是真空胎（子午胎），将前轮左右两车轮进行互换对调，然后试车。

如果车轮左右对调后跑偏方向朝向对调前的相反方向，可以确定前轮侧滑是影响因素（往往是主要因素）之一。

解决的办法有两个：办法一：四车轮全面对调，直至找到消除跑偏的组合；或办法二：将前轴两车轮中任一车轮的轮胎拆下，翻面（180o）后再装上。

轮胎翻面后大多数情况下可以大幅度降低侧滑引起的跑偏。

如果效果不明显则建议司机更换新轮胎。

2、如果前轮左右两车轮对调后跑偏方向不变，则对后轴左右车轮重复上述相同过程。

如果后轮对调后跑偏方向仍然不变，可以确定跑偏不是由侧滑造成，必须进行四轮定位测量以进一步找出原因。

第四步：四轮定位测量及结果分析各厂家定位仪测量方法和操作步骤不尽相同，没有一个统一的模式。

但基本以流程则基本相同：1、选取正确车型。

2、轮圈补偿（ROC）；目前的实践中，许多四轮定位服务商为了图省事，往往省略了这一步骤。

四轮定位基础知识目录一、基本概念 (3)1.1 四轮定位的定义 (3)1.2 四轮定位的作用 (4)二、四轮定位的主要内容 (6)2.1 前轮定位 (7)2.1.1 前轮外倾角 (7)2.1.2 前轮前束 (9)2.1.3 前轮转角 (10)2.2 后轮定位 (10)2.2.1 后轮外倾角 (11)2.2.2 后轮前束 (12)2.2.3 后轮转角 (13)三、四轮定位的测量方法 (14)3.1 前轮定位的测量 (15)3.1.1 使用前束尺测量前轮前束 (16)3.1.2 使用外倾角尺测量前轮外倾角 (17)3.1.3 使用转角尺测量前轮转角 (18)3.2 后轮定位的测量 (19)3.2.1 使用后束尺测量后轮后束 (20)3.2.2 使用外倾角尺测量后轮外倾角 (21)3.2.3 使用转角尺测量后轮转角 (22)四、四轮定位的调整技巧 (23)4.1 前轮定位的调整 (24)4.1.1 调整前轮外倾角 (25)4.1.2 调整前轮前束 (26)4.1.3 调整前轮转角 (27)4.2 后轮定位的调整 (28)4.2.1 调整后轮外倾角 (29)4.2.2 调整后轮前束 (30)4.2.3 调整后轮转角 (31)五、四轮定位的注意事项 (33)5.1 定位前的准备工作 (33)5.2 测量时的注意事项 (34)5.3 调整时的安全操作 (35)六、四轮定位的维护与保养 (37)6.1 定期进行四轮定位的重要性 (38)6.2 常见问题的诊断与处理 (39)6.3 长期使用的注意事项 (39)一、基本概念也称为四轮定位仪检测，是车辆维修中一项重要的常规检查。

它主要是通过测量车辆四个轮胎相对于车身纵轴（或车辆前进方向的中心线）的倾斜角度，来确保车辆转向准确、行驶稳定，并防止轮胎异常磨损。

这个检测过程涉及对车辆前轮定位角、后轮定位角以及主销内倾角和前束的测量与调整。

这些参数的准确性对于车辆的操控性、稳定性和安全性都至关重要。

目录绪论................................................................. - 2 - 1 四轮定位概述........................................................... - 3 -1.1 四轮定位定义...................................................... - 3 -1.2 四轮定位的内容.................................................... - 3 -1.3 四轮定位对汽车使用性能的影响...................................... - 8 -2 四轮定位的检测........................................................ - 13 -2.1 汽车四轮定位检测分析............................................. - 13 -3 四轮定位的调整........................................................ - 19 -3.1 四轮定位参数常见定位故障及调整方法............................... - 19 -4 四轮定位仪............................................................ - 21 -4.1 四轮定位仪检测原理............................................... - 21 - 总结................................................................. - 26 - 谢辞.................................................................. - 26 - 参考文献................................................................ - 27 -绪论随着汽车工业的蓬勃兴起和飞速发展，各种新技术的不断运用，使得汽车的各种使用性能逐步提高。

汽车四轮定位检测实验报告一、实验目的1、了解四轮定位仪的原理及组成2、掌握四轮定位仪的安装与使用方法二、实验器材电脑四轮定位仪、上海大众桑塔纳2000、四柱举升机。

三、实验内容和步骤（一）检测仪器的安装1、将被测车辆停放在举升机上，固定在左右支撑凹槽内。

2、将仪器的四个夹具分别安装在前后轮上，同时将测试探头安装在夹具上。

3、将测试仪的开关打开，调整四个测试头水平。

（二）测试1、接通电源，开启计算机2、输入被测车辆型号，得到其标准数据（用以与检测数据对照，便于调整）3、按显示屏上所提示的项目操作：分别将车轮转至“车轮正直方向”、“右侧极限位置”、“右侧测量位置”、“左侧测量位置”、“左侧极限位置”4、测试完毕，显示出测试数据与标准数据。

（三）车辆调整1、调整时先调后轮，再调前轮2、后轮先调外倾，后调前束3、前轮先调主销后倾，后调车轮外倾，再调车轮前束4、对照显示数据调整到数字为合格四、实验数据及结果五、注意事项1、安装夹具时一定要紧贴车轮轮辋，防止滑脱而导致传感器的破坏。

2、传感器位置一定要摆放正确，前后左右不可颠倒。

3、车辆行驶、举升过程要注意安全，防止造成人员伤害和设备损毁。

六、思考题1、四轮定位仪的原理及组成原理：无论是光学式还是电脑式的四轮定位仪，常通过光线照射或反射的原理，形成封闭的直角四边形，将待测车辆置入其中，通过安装在车轮上的传感器，检测出四轮定位所测得的参数并且同步反馈到计算机上。

组成：四轮定位仪主要由四轮定位仪主机和附件组成。

定位仪主机又包括机箱、电脑主机（含显示器、打印机）、四个机头（定位传感器）、通讯系统和充电系统等部分。

附件主要有方向盘固定器、刹车固定器、转角盘及夹具四部分组成。

2、如何安装定位探头的定位夹具定位夹具是传感器与轮胎的中间固定装置，使用之前应先旋松中间紧固螺钮，再调节夹具两端的控制爪头的细孔，按下爪头的两端使其与轮胎的轮辋贴紧，然后拧紧中间的紧固螺钮。

3、简要概括四轮定位仪测得参数及其作用1）车轮前束前轮前束的作用是消除车轮外倾造成的不良后果。

简要叙述汽车四轮定位的检测步骤汽车四轮定位是对汽车的四个轮胎进行检测和调整，以确保其与车身的角度和位置符合标准。

这对于汽车的行驶稳定性、操控性和轮胎磨损均衡性至关重要。

下面将简要叙述汽车四轮定位的检测步骤。

1. 准备工作在进行汽车四轮定位之前，首先需要准备一些必要的工具和设备。

这包括悬挂系统调整工具、测量仪器（如激光定位仪或传感器）、千斤顶、调整螺栓和钥匙等。

同时，还需要一个平整的地面和足够的空间来进行操作。

2. 轮胎检查在开始四轮定位之前，需要先对汽车的轮胎进行检查。

确保轮胎的气压均匀且符合车辆制造商的建议。

同时，还要检查轮胎的磨损情况，如果有异常磨损或破损，需要及时更换。

3. 调整前悬挂系统四轮定位主要涉及到悬挂系统的调整，因此需要先对前悬挂系统进行调整。

这包括调整前悬挂系统的角度、高度和几何特征。

通过使用调整工具和测量仪器，可以准确地调整前悬挂系统，使其符合标准。

4. 安装测量仪器在调整前悬挂系统之后，需要安装测量仪器来进行四轮定位的测量工作。

测量仪器可以通过激光或传感器等方式来获取车轮的角度和位置信息。

在安装测量仪器时，需要确保其稳定且与车轮保持一定的距离。

5. 进行车轮测量一旦测量仪器安装完毕，就可以进行车轮的测量工作了。

这包括对车轮的角度、倾斜度、距离和平行度等进行测量。

通过测量仪器所提供的数据，可以判断车轮是否偏离了标准范围，并确定是否需要进行调整。

6. 调整后悬挂系统根据测量结果，可以判断出车轮是否需要进行调整。

如果车轮偏离了标准范围，就需要进行后悬挂系统的调整。

后悬挂系统的调整包括对后轮的角度和位置进行调整，以使其与前轮保持平行且符合标准。

7. 调整车轮角度除了悬挂系统的调整外，还需要对车轮的角度进行调整。

这包括对前轮的转向角度和后轮的摆动角度进行调整，以确保车轮与车身的角度符合标准。

这一步骤通常需要使用调整螺栓和钥匙等工具来进行。

8. 再次进行测量在进行调整之后，需要再次进行测量，以确保车轮已经调整到了正确的位置和角度。
