下载文档原格式
厌氧胶产品说明
操作说明：
●安装前用棉布擦拭管牙油污，并干燥处理。
●在管螺纹上涂上足量胶液，然后装配，并用管钳打紧，管牙配
合严重过松可能因缺氧不充分而不固化造成渗漏。
●安装后3分钟内拧紧并调整角度，固化后不宜再调整。
●常温初固时间为5—30分钟，装配24小时后完全固化，可达
最高强度。
●用于钢，铁，铜管材，环境25℃以上，安装后16小时试压，
用于不锈钢，铝，合金钢时间延长一倍。
●管路拆卸难度大时，可用煤气枪加热拆卸。
注意事项：
●涂胶前应擦拭螺纹上的油污，否则影响固化效果。
●不适用纯氧，氯气及强氧化性介质。
DN50以上螺纹需内外双面涂胶，否则可能出现部分接头渗漏
现象。
●该产品无毒，工作完毕后应清洁洗手。
●安装时防止过度用力导致前面已安装好正在固化的接头跟随转动。
●可重复使用，拆卸后接头残胶需用钢丝刷清除，可重新涂胶。
●不适于150℃以上高温工况的管螺纹密封锁固。
厌氧型管路螺纹密封胶特点及使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!厌氧型管路螺纹密封胶特点及使用方法1. 特点介绍。
厌氧胶简介目录•1 厌氧胶定义•2 厌氧胶粘接原理•3 厌氧胶的配方组成•4厌氧胶的具体应用•5如何选用厌氧胶厌氧胶定义•厌氧胶是一种单组分、无溶剂、室温固化的胶粘剂。
在常温下有氧时不能固化，而当排除氧气后即能迅速固化。
•用途：主要用于螺纹的紧固密封和金属的粘接。
将胶液滴入螺纹缝隙后，经过几分钟至10几分钟即可初步固化，24h后可达最高强度。
但其粘接强度不特别高，因此固化后在特定条件下可拆卸，易于返修。
厌氧胶也可作为油面胶，即可粘接带有较多油脂的表面，这对机器的装配会带来更大的方便。
•引发(金属可以起促进聚合的作用使粘接牢固)和阻聚(大量氧抑制引发剂产生游离基)共存的平衡体系氧气=稳定性胶才保持液态胶在机械零件接合处固化胶在接合处外仍未液态固化原理：过氧化物+促进剂R .R·+M RM·当有氧时：RM· + O 2（高聚物）RMOO·RM .RM-O-O-MR （终止）RMnM nM 过渡金属对厌氧胶的聚合有促进作用。
厌氧胶的配方组成•甲基丙烯酸双酯为主体配以改性树脂（90%）、引发剂(～5%) 、促进剂(0.5～5%) 、稳定剂(～0.01%)、。
聚醚型：双甲基丙烯酸三缩四乙二醇酯环氧酯：双酚A 环氧酯（国产：Y350、GY340）聚脂型：双甲基丙烯酸多缩乙二醇酯（乐泰：290，三键：1030）聚氨酯：（乐泰372、国产BN-601）厌氧胶的配方组成厌氧胶的应用•螺丝的防松固定•螺牙管路的密封止漏•固持定位如何选用厌氧胶•厌氧胶是利用氧对自由基阻聚原理制成的单组分密封粘接剂，既可以用于粘接又可用于密封。
•在客户选择厌氧胶时，首先要注意的是所粘接零件的材料，工艺有何要求，粘接后需要达到怎样的效果等等。
其次要根据具体的要求来选择比较合适的型号，这样可以让客户使用起来没有任何麻烦。
最后，要注意使用环境，要结合厌氧胶的使用环境。
如何选用厌氧胶。

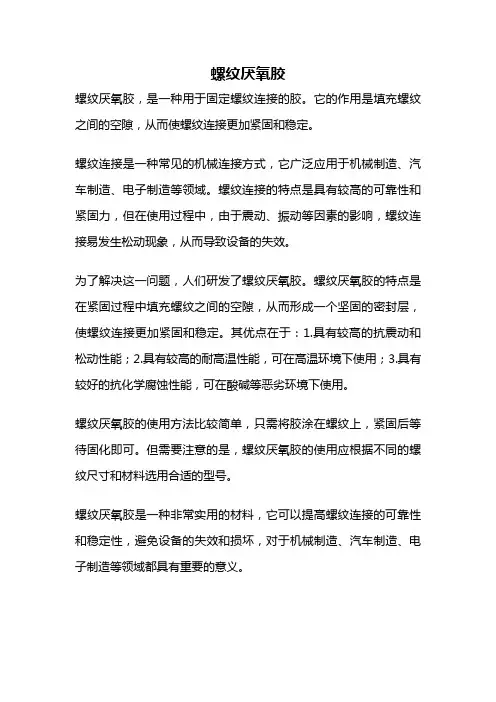

螺纹厌氧胶
螺纹厌氧胶，是一种用于固定螺纹连接的胶。
它的作用是填充螺纹之间的空隙，从而使螺纹连接更加紧固和稳定。
螺纹连接是一种常见的机械连接方式，它广泛应用于机械制造、汽车制造、电子制造等领域。
螺纹连接的特点是具有较高的可靠性和紧固力，但在使用过程中，由于震动、振动等因素的影响，螺纹连接易发生松动现象，从而导致设备的失效。
为了解决这一问题，人们研发了螺纹厌氧胶。
螺纹厌氧胶的特点是在紧固过程中填充螺纹之间的空隙，从而形成一个坚固的密封层，使螺纹连接更加紧固和稳定。
其优点在于：1.具有较高的抗震动和松动性能；2.具有较高的耐高温性能，可在高温环境下使用；3.具有较好的抗化学腐蚀性能，可在酸碱等恶劣环境下使用。
螺纹厌氧胶的使用方法比较简单，只需将胶涂在螺纹上，紧固后等待固化即可。
但需要注意的是，螺纹厌氧胶的使用应根据不同的螺纹尺寸和材料选用合适的型号。
螺纹厌氧胶是一种非常实用的材料，它可以提高螺纹连接的可靠性和稳定性，避免设备的失效和损坏，对于机械制造、汽车制造、电子制造等领域都具有重要的意义。
产品技术资料广粘 ®222螺纹锁固厌氧胶2012年11月1日产品简介广粘222 是一种单组份、中粘度、低强度耐化学性优良的厌氧型螺纹锁固密封剂。
本品在两个紧密配合的金属表面间，并与空气隔绝时固化。
典型用途避免螺纹紧固件的松动和渗漏。
用于M12以下螺纹锁固与密封。
防止螺纹锈蚀。
典型用途：用于需要经常拆卸的部位的螺纹锁固与密封。
固化前特性典型值 范围颜色 紫基料化学成份 甲基丙烯酸酯 粘度25℃，mPa ·s （GB/T2794-1995）Brookfield RVF 3#转子 20rpm 1000 500-2000 密度g/cm ³（GB/T13354-1992） 1.05 1.00-1.15 闪点℃ ≥93 最大填充间隙mm 0.1 固定时间min 20 10-30固化后性室温下全固时间hrg 24 破坏力矩N.m 10 5.0-11.5 (GB/T18747-2002)平均拆卸力矩N.m 3 1.5-7.5 （GB/T18747-2002）工作温度℃ -55～150耐化学/溶剂性能在下列条件下老化，并在22℃测试溶剂 温度℃ 初始强度剩有率% 100h 500h 1000h机油 125 100 100 100 无铅汽油 22 100 100 95 乙醇 22 100 90 90 丙酮 22 95 95 95 氢氧化钠10% 40 100 100 70 盐酸10% 40 100 100 100 水/乙二醇 87 100 85 85（50%/50%）使用说明涂胶部位应该清除油污并清洗，建议使用金属清洁剂。
将足够胶量涂在结合部位，按常规方法进行装配，留有足够的固化时间。
如长期存放，用时应摇匀注意事项请勿将已倒出的胶液再倒回原包装，以免污染胶液。
本品含丙烯酸和甲基丙烯酸羟丙脂，对皮肤眼睛有刺激作用。
若不慎接触眼睛和皮肤，立即用清水冲洗。
不宜用在塑料件上。
存放条件在8～28℃阴凉干燥处存放。

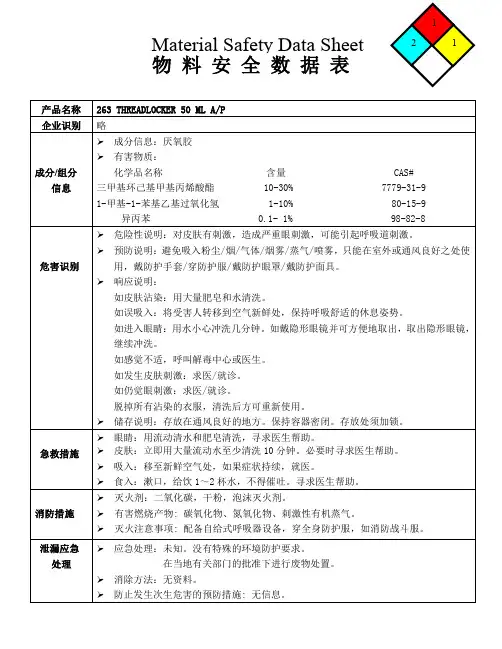

产品名称263 THREADLOCKER 50 ML A/P 企业识别略成分/组分信息➢成分信息：厌氧胶➢有害物质：化学品名称含量 CAS#三甲基环己基甲基丙烯酸酯 10-30% 7779-31-9 1-甲基-1-苯基乙基过氧化氢 1-10% 80-15-9 异丙苯0.1- 1% 98-82-8危害识别➢危险性说明：对皮肤有刺激，造成严重眼刺激，可能引起呼吸道刺激。
➢预防说明：避免吸入粉尘/烟/气体/烟雾/蒸气/喷雾，只能在室外或通风良好之处使用，戴防护手套/穿防护服/戴防护眼罩/戴防护面具。
➢响应说明：如皮肤沾染：用大量肥皂和水清洗。
如误吸入：将受害人转移到空气新鲜处，保持呼吸舒适的休息姿势。
如进入眼睛：用水小心冲洗几分钟。
如戴隐形眼镜并可方便地取出，取出隐形眼镜，继续冲洗。
如感觉不适，呼叫解毒中心或医生。
如发生皮肤刺激：求医/就诊。
如仍觉眼刺激：求医/就诊。
脱掉所有沾染的衣服，清洗后方可重新使用。
➢储存说明：存放在通风良好的地方。
保持容器密闭。
存放处须加锁。
急救措施➢眼睛：用流动清水和肥皂清洗，寻求医生帮助。
➢皮肤：立即用大量流动水至少清洗10分钟。
必要时寻求医生帮助。
➢吸入：移至新鲜空气处，如果症状持续，就医。
➢食入：漱口，给饮1～2杯水，不得催吐。
寻求医生帮助。
消防措施➢灭火剂：二氧化碳，干粉，泡沫灭火剂。
➢有害燃烧产物: 碳氧化物、氮氧化物、刺激性有机蒸气。
➢灭火注意事项: 配备自给式呼吸器设备，穿全身防护服，如消防战斗服。
泄漏应急处理➢应急处理：未知。
没有特殊的环境防护要求。
在当地有关部门的批准下进行废物处置。
➢消除方法：无资料。
➢防止发生次生危害的预防措施: 无信息。
操作处置与储存➢操作注意事项：仅在通风良好的场所使用避免与皮肤和眼睛接触避免长时间或频繁与皮肤接触，使发生过敏反应的风险最小化。
➢储存注意事项：在8-21℃(46.4-69.8℉) 温度下于原装容器中贮存，不要将残余的产品倒回到容器以免降低产品的保存期限。
厌氧胶和螺纹胶
厌氧胶和螺纹胶是两种常用的粘合剂，它们在化学成分、用途和固化机制上有所不同。
厌氧胶是一种单组分、低粘度、易涂的粘合剂，它在缺氧条件下快速固化。
由于其独特的固化机制，厌氧胶特别适合用于紧固和密封金属、玻璃、陶瓷等硬质材料。
它具有高粘附力、耐腐蚀、耐高温等优点，因此在许多工业领域中得到了广泛应用。
使用厌氧胶时，需要注意避免与氧气接触，因为这会阻止其固化。
螺纹胶是一种多组分、高粘度、中速固化的粘合剂，主要用于螺栓和螺母的粘接。
它可以填补螺栓和螺母之间的间隙，形成强大的粘合力和抗剪切强度。
螺纹胶具有优良的耐久性、耐腐蚀性和抗振性，因此常用于需要承受重负荷或振动的工作环境。
使用螺纹胶时，需要按照规定的配比混合并搅拌均匀，然后涂在螺栓和螺母的接触面上。
总之，厌氧胶和螺纹胶在粘合剂领域中具有广泛的应用。
厌氧胶以其快速固化、高粘附力和耐腐蚀等优点，适用于硬质材料的紧固和密封；而螺纹胶以其强大的粘合力和耐久性，适用于螺栓和螺母的粘接。
在使用这两种粘合剂时，需要遵循相应的操作规范，以确保其性能得到充分发挥。
厌氧胶螺丝的正确使用方法
厌氧胶螺丝是一种特殊的螺丝，它在安装后会通过厌氧转化成坚固的密封胶，增加螺丝的紧固力和抗松动能力。
以下为厌氧胶螺丝的正确使用方法：
1. 确保准备工作：在使用厌氧胶螺丝之前，需要确保螺孔和螺纹表面清洁，无油污和杂质。
可以使用清洗剂和刷子清洁，并用干净的布擦干。
2. 涂抹厌氧胶：将适量的厌氧胶涂抹在螺丝的螺纹表面，可以使用指头或刮板均匀涂抹。
注意不要涂抹过多，以免盖过螺丝的螺纹。
建议使用适合的型号和颜色的厌氧胶，以确保最佳的密封效果。
3. 安装螺丝：将涂抹了厌氧胶的螺丝插入螺孔中，旋转使其与螺纹相贴合。
根据需求使用适当的工具(如扳手或起子)进行旋转，直到螺丝安装到所需的深度为止。
4. 固定螺丝：当螺丝安装到所需深度后，使用适当的工具对螺丝进行进一步的拧紧，以确保紧固力。
根据需要，可以使用扳手或力矩扳手进行控制。
5. 厌氧胶的固化：厌氧胶在与金属接触时会开始固化，形成坚固的密封层。
固化时间因厌氧胶的类型和温度而异，一般需要等待数小时或一天以上。
6. 检查紧固力：在厌氧胶螺丝固化后，检查螺丝的紧固力。
如果需要重新拆卸
螺丝，可以使用适当的工具，如扳手或力矩扳手。
需要注意的是，使用厌氧胶螺丝时应按照厂家提供的使用说明进行操作，遵守安全规定，并使用适当的个人防护装备，如手套和眼镜。
螺纹锁固密封厌氧胶Material Safety Data Sheet2012年4月1．产品标识产品名称： 7243（HT2431)螺纹锁固密封厌氧胶生产/供应商：湖北回天胶业股份有限公司地址：湖北省襄阳市国家高新技术开发区航天路7号（441057）电话：产品信息：************2．组分/组分信息化学名称 CAS %甲基丙烯酸酯混合物 40~80气相白碳黑14808-60-7 1~10糖精 81-7-2 1~10异丙苯过氧化氢 80-15-9 1~53．危险性概述接触方式：皮肤接触，吸入，眼睛接触，吞食。
潜在健康影响:吸入：可能引起呼吸道刺激。
皮肤接触：可能引起皮肤刺激和过敏反应，长期接触可致皮炎。
眼睛接触：可能引起刺激。
吞食：可能有烧灼感,口干,呕吐。
4．急救措施吸入：迅速离开现场至空气鲜处。
如呼吸困难，输氧，及人工呼吸,就医。
皮肤接触：立即用肥皂水清洗干净，移开污染衣物，再次使用前清洗干净。
眼睛接触：立即提起眼睑,用大量清水或生理盐水冲洗至少15 分钟,就医吞食：喝足量温水,催吐,就医。
5．消防措施闪点：93℃自燃温度：不适用爆炸极限：不适用推荐使用的灭火剂：泡沫,二氧化碳,干粉特殊的防火程序：无燃烧及爆炸危险：无螺纹锁固密封厌氧胶Material Safety Data Sheet2012年4月危险燃烧产物：无6．泄漏应急措施环境预防：大量泄漏：挖坑收容或构筑围堤,收集回收或运至废物处理场所处置。
清除方法：用抹布等擦洗或用砂土,干燥石灰混合,或用大量水冲洗.废水排入污水处理系统。
7．作业处置与储存个人防护：产品可能导致皮肤、眼睛过敏，应避免直接接触，饮食前应洗净手、脸。
可能的话，操作时应配戴防护镜、防护服、防护手套等。
通风保护：使用场所应保持通风，避免蒸汽积留及吸入贮存：存于阴凉、干燥、通风处，密闭贮存，远离火源及热源，避免与食品及饮食器具混存。
8．接触控制/个人保护通风保护：使用场所应保持通风，避免蒸汽积留及吸入。
产品简介
德邦®螺纹锁固厌氧胶2262是一种单组分、触变性粘度、
高强度耐介质性优良的厌氧型螺纹锁固密封剂。
本品在两个紧密配合的金属表面间，并与空气隔绝时固化。
典型用途
避免螺纹紧固件的松动和渗漏。
用于M10-M26螺纹紧固件的锁固与密封，防止螺纹锈蚀。
典型用途：螺纹锁固、密封及发动机碗形塞密封。
固化前特性
典型值 范围
外观 红色液体 基料化学成份 甲基丙烯酸酯 粘度(mPa.s) (GB/T2794-1995)
Brookfield RVF
3#转子 2.5rpm ≥5000
20rpm 1800 1200-2400 密度(g/cm 3)
1.10 1.00-1.15 (GB/T13354-1992)
闪点 (℃) ＞93 (SH/T0733-2004)
最大填充间隙(mm) 0.13
固定时间(min) 15 10-20
固化后特性
室温下全固时间(h) 24 破坏力矩(N.m) 22 (GB/T18747.1-2002)
平均拆卸力矩(N.m) 30 (GB/T18747.1-2002)
工作温度(℃) -50-150
耐化学/溶剂性能
在下列条件下老化，并在22℃测试。
溶剂 温度(℃) 初始强度剩有率(%)
100h 500h 1000h 5000h
机油 125 85 85 75 75 含铅汽油 22 100 100 95 95
乙醇 22 95 95 95 95 丙酮 22 95 95 95 95 水/乙二醇 87 100 85 85 85 (50%/50%)
使用说明
涂胶部位应该清除油污并清洗，建议使用德邦®高效金属清洗剂2755。
将足够胶量涂在结合部位,按常规方法进行装配，留有足够的固化时间。
如长期存放，用时应摇匀。
注意事项
请勿将已倒出的胶液再倒回原包装，以免污染胶液。
不宜在纯氧或富氧环境中使用。
不宜用在塑料件上。
远离儿童存放。
本品含丙烯酸和甲基丙烯酸羟丙脂，对皮肤眼睛有刺激作
用，建议在通风良好处使用。
若不慎接触眼睛和皮肤，立即用清水冲洗，必要时到医院检查。
详细资料请参阅本品的MSDS 。
包装规格
订货代号：226202，50ml/瓶。
226205，250ml/瓶。
贮存条件
在8-28℃阴凉干燥处贮存。
贮存期：二十四个月。
