互补对称功率放大电路
互补对称功率放大功率放大电路的特点及类型
1.功率放大电路的特点
功率放大电路的任务是向负载提供足够大的功率,这就要求①功率放大电路不仅要有较高的输出电压,还要有较大的输出电流.因此功率放大电路中的晶体管通常工作在高电压大电流状态,晶体管的功耗也比较大.对晶体管的各项指标必须认真选择,且尽可能使其得到充分利用.因为功率放大电路中的晶体管处在大信号极限运用状态,②非线性失真也要比小信号的电压放大电路严重得多.此外,功率放大电路从互补对称功率放大电路
1.OCL功率放大电路
静态(ui=0)时,UB=0,UE=0,偏置电压为零,V1,V2均处于截止状态,负载中没有电流,电路工作在乙类状态.
动态(ui≠0)时,在ui的正半周V1导通而V2截止,V1以射极输出器的形式将正半周信号输出给负载;在ui的负半周V2导通而V1截止,V2以射极输出器的形式将负半周信号输出给负载.可见在输入信号ui的整个周期内,V1,V2两管轮流交替地工作,互相补充,使负载获得完整的信号波形,故称互补对称电路.
由于V1,V2都工作在共集电极接法,输出。
模拟电子技术知识点：甲乙类单电源互补对称功率放大电路静态时，V K=V CC/2输出通过电容C与负载耦合，而不用变压器——OTL电路(OutputTransformerless) V CC/21.基本电路2.原理分析v i负半周-+充电+v i 正半周-+放电•只要R L C 足够大，电容C 就能起到电源的作用。
-2.原理分析v i 为负半周最大值时接近饱和CCK V v +≈2.原理分析•理想情况下，负载R L 两端得到的交流输出电压幅值V om ≈V CC /2v i 为正半周最大值时接近饱和≈=CES K V v 2.原理分析•在单电源互补对称电路中，计算输出功率、效率、管耗和电源供给的功率，可借用双电源互补对称电路的计算公式，但要用V CC /2代替原公式中的V CC 。
2.原理分析+V CC T 4T 7T 6T 1T 2R 2R 5R 3R L R 7u iu o T 5R 6T8D 1D 4T 3R 4R 1D 310k Ω( c )56D 2243R50μF C ( a )50μF C 21k Ω18Ω(+12V)例题图（b ）所示为某集成功率放大器的简化电路图。
已知输入电压为正弦波；三极管T 6、T 8的饱和管压降＝2V ；C 和C 2对交流信号均可视为短路。
填空：+V CC T 4T 7T 6T 1T 2R 2R 5R 3R L R 7u iu o T 5R 6T8D 1D 4T 3R 4R 1D 310k Ω( c )56D 2243R50μF C ( a )50μF C 21k Ω18Ω(+12V)例题2①为了驱动扬声器，将图(b)与图(a)、图(c)合理连接，可以增加一个元件，使电路正常工作；此时引入的交流负反馈的组态为，在深度负反馈条件下的电压放大倍数≈。
电压串联负反馈1+R 6/R=11-+-+++例题+V CC T 4T 7T 6T 1T 2R 2R 5R 3R L R 7u iu o T 5R 6T8D 1D 4T 3R 4R 1D 310k Ω( c )56D 2243R50μF C ( a )50μF C 21k Ω18Ω(+12V)例题2②D 2、D 3和D 4作为输出级偏置电路的一部分，作用是。
互补对称功率放大电路原理————————————————————————————————作者：————————————————————————————————日期：23.4 互补对称功率放大电路教学要求掌握甲类、乙类和甲乙类三类功率放大电路的工作原理;理解交越失真形成机理；了解复合管结构及其特性。

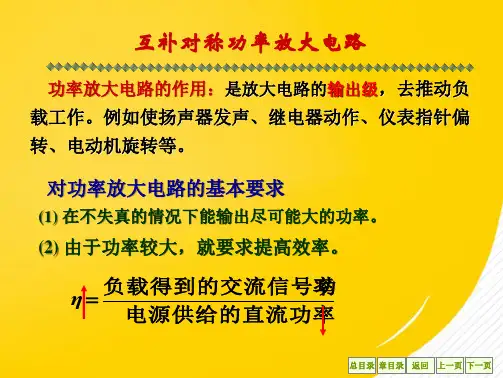

一、概述对功率放大电路的基本要求1.不失真情况下输出尽可能大的功率：I与U都大，管子工作在尽限状态。
2.提高效率： = Pomax / PDC要高3.集电极最大功耗: P0＝Pv－PC（管耗），另一部分消耗在管子上,功放管尽限应用，选管要保证安全。
二、放大电路的工作状态放大电路按三极管在一个信号周期内导通时间的不同，可分为甲类、乙类以及甲乙类放大。
在整个输入信号周期内，管子都有电流流通的，称为甲类放大，如下表所示，此时三极管的静态工作点电流I CQ比较大；在一个周期内，管子只有半周期有电流流通的，称乙类放大；若一周期内有半个多周期有电流流通，则称为甲乙类放大。
状态一个信号周期内导通时间工作特点图示甲类整个周期内导通失真小，静态电流大，管耗大，效率低。
乙类半个周期内导通失真大，静态电流为零，管耗小，效率高。
甲乙类半个多周期内导通失真大，静态电流小，管耗小，效率较高。
三、乙类双电源互补对称功率放大电路(OCL) (OCL — Output Capacitorless)（一）电路组成及工作原理采用正、负电源构成的乙类互补对称功率放大电路如下动画所示，V1和V2分别为NPN型管和PNP型管，两管的基极和发射极分别连接在一起，信号从基极输入，从发射极输出，R L为负载。
要求两管特性相同，且V CC=V EE。
特点：去掉C，双电源，T1与T2交替工作，正负电源交替供电，输入与输出之间双向跟随。
原理：静态即ui = 0 时，V1、V2均零偏置，两管的I BQ、I CQ均为零，u o=0，电路不消耗功率。
u i > 0时，V1正偏导通，V2反偏截止，i o= i E1= i C1, u O= i C1R L；ui< 0 时，V1反偏截止，V2正偏导通，i o= i E2= i C2, u O= i C2R L；问题：两管交替导电时刻，输入电压小于死区电压时，三极管截止，在输入信号的一个周期内，V1、V2轮流导通时，基极电流波形在过零点附近一个区域内出现失真，称为交越失真。
