竖井贯流泵泵组安装施工工艺技术探讨

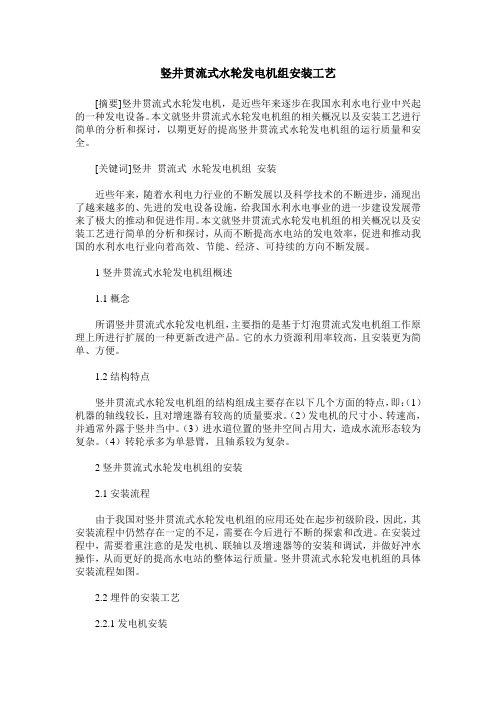

竖井贯流式水轮发电机组安装工艺[摘要]竖井贯流式水轮发电机，是近些年来逐步在我国水利水电行业中兴起的一种发电设备。

本文就竖井贯流式水轮发电机组的相关概况以及安装工艺进行简单的分析和探讨，以期更好的提高竖井贯流式水轮发电机组的运行质量和安全。

[关键词]竖井贯流式水轮发电机组安装近些年来，随着水利电力行业的不断发展以及科学技术的不断进步，涌现出了越来越多的、先进的发电设备设施，给我国水利水电事业的进一步建设发展带来了极大的推动和促进作用。

本文就竖井贯流式水轮发电机组的相关概况以及安装工艺进行简单的分析和探讨，从而不断提高水电站的发电效率，促进和推动我国的水利水电行业向着高效、节能、经济、可持续的方向不断发展。

1竖井贯流式水轮发电机组概述1.1概念所谓竖井贯流式水轮发电机组，主要指的是基于灯泡贯流式发电机组工作原理上所进行扩展的一种更新改进产品。

它的水力资源利用率较高，且安装更为简单、方便。

1.2结构特点竖井贯流式水轮发电机组的结构组成主要存在以下几个方面的特点，即：（1）机器的轴线较长，且对增速器有较高的质量要求。

（2）发电机的尺寸小、转速高，并通常外露于竖井当中。

（3）进水道位置的竖井空间占用大，造成水流形态较为复杂。

（4）转轮承多为单悬臂，且轴系较为复杂。

2竖井贯流式水轮发电机组的安装2.1安装流程由于我国对竖井贯流式水轮发电机组的应用还处在起步初级阶段，因此，其安装流程中仍然存在一定的不足，需要在今后进行不断的探索和改进。

在安装过程中，需要着重注意的是发电机、联轴以及增速器等的安装和调试，并做好冲水操作，从而更好的提高水电站的整体运行质量。

竖井贯流式水轮发电机组的具体安装流程如图。

2.2埋件的安装工艺2.2.1发电机安装工作人员在进行机组发电机的安装时，将座环加工面当作基准，并根据基础图的相应尺寸标准进行定子铁芯磁力中心线位置的确定；要选择水轮机座的环内园作为基准，并对基础板地脚螺栓轴上的水轮机竖井位置进行准确的定位。

井下泵房安装水泵施工安全技术措施井下泵房是地下水处理与输送的必要构筑物。

在井下泵房中，水泵是最为重要的设备之一。

安装水泵的过程中存在一定的施工风险，必须采取相应的安全技术措施，确保施工人员的安全。

本文将详细介绍井下泵房安装水泵施工安全技术措施。

前期准备工作在安装水泵之前，必须进行前期准备工作以确保施工的顺利进行。

以下是几项前期准备工作：1.安全检查。

在进行施工操作之前，必须对井下泵房进行安全检查，确保井下泵房的结构强度符合要求，电气设备符合标准，通风系统正常工作等。

2.设备检查。

检查水泵的外观和内部构造，确认其完好无损。

同时，检查水泵的电机是否合格，电线是否有断裂、锈蚀、变形等情况。

3.人员培训。

安装水泵是一项技术活，施工前要进行必要的人员培训，确保施工人员熟知操作规程和安全标准。

安全技术措施1.确认电源是否断开。

在拆卸和安装水泵之前，务必确认电源已经断开，并使用接地线将设备接地，防止触电事故的发生。

在重新接通电源之前，必须进行一次全面的检查，消除隐患后方可重新供电。

2.人员防护措施。

安装过程中，必须佩戴适当的个人防护设备，例如安全帽、安全鞋、手套等。

同时，施工现场应设置警示标识，以提醒人员注意安全。

3.吊装水泵。

为了保证施工安全，必须采用专业吊装工具和吊装设备进行水泵的悬挂与整体安装。

在悬挂水泵的过程中，应保持水泵的平稳运动，防止发生松脱和坠落等意外事故。

4.使用套管。

为了保证水泵系统的稳定性，建议在水泵上方安装套管，使其在工作时不会受到外界振动的影响，从而降低泵的振动和噪音。

5.确认接线正确。

接线必须严格按照水泵的电路图来进行操作，电气连接的正确性应得到确保。

在使用螺母紧固器压紧接线之前，应清理接口处的污垢，并检查接口是否松动。

6.消防措施。

在进行安装水泵的施工操作之前，必须完善消防设施，并做好应急准备。

同时，施工人员应熟悉井下泵房内部的物品位置以及灭火设备的使用方法等，以防止发生火灾等意外事故。

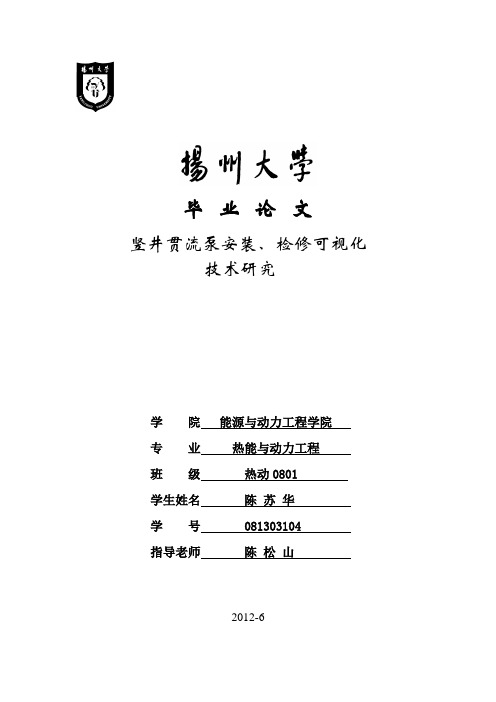

毕业论文竖井贯流泵安装、检修可视化技术研究学院能源与动力工程学院专业热能与动力工程班级热动0801学生姓名陈苏华学号 081303104指导老师陈松山2012-6摘要泵站仿真是一门多学科多专业的综合技术。

目前我国已经开发研制出多种泵站仿真培训技术。

泵站仿真培训系统具有安全、经济、节能、培训周期短、培训效率高等优点。

现有的泵站仿真培训研究方向主要是运行值班人员的培训，而专门用于泵站检修工作人员培训的泵站仿真系统较少，尤其是结构较为复杂的轴流式水泵机组的检修仿真培训更是少之又少。

因此，开展低扬程大型泵装置安装、检修可视化技术研究，对确保泵站的安全运行和可靠检修具有重要的指导意义。

，低扬程泵装置有多种型式，竖井式贯流泵装置是一种较新的低扬程泵装置型式。

具有结构简单、工程投资省、便于管理维护等优点，目前正在推广使用。

本文通过小型模型贯流泵机组的选型与研究，介绍了竖井贯流机组（出水流道、进水流道、轴承、密封、导叶体、叶片、轮毂、泵轴等设备）的结构模型，并运用三维造型软件进行建模，并导出三维动画。

做出直观的贯流泵安装、拆装过程。

实现安装、检修可视化技术。

关键词：竖井贯流泵装置可视化技术动画制作AbstractPumping station simulation is a multi-discipline integrated technology. At present, China has developed a variety of pumping station simulation training technology. Simulation training system of pumping station with safety, economy, energy saving, training period, training and high efficiency. The existing pumping station simulation training research direction is mainly run on duty personnel training, specifically for pump station maintenance staff training simulation system of the pump station is less, especially the complex structure of the axial flow pump maintenance training simulation is less and less. Therefore, to carry out large scale low-lift pump installation, maintenance research on visualization technology to ensure the safe operation of pumping station, and reliable maintenance has important guiding significance.Low lift pump device types, shaft-well tubular pump unit is a new type of lowlift pump device. Has the advantages of simple structure, convenient maintenance and management of engineering investment, etc., is currently promoting the use of.In this paper, through a small model of tubular pump unit selection and research, introduced the shaft through flow unit (outlet, inlet, bearing, seal, the guide vane body, blades, hub, shaft and other equipment) structure model, and the use of3D modeling software for modeling, and deduce the3D animation. Make intuitive tubular pump installation, disassembly and assembly process. Realization of the installation and maintenance of visualization technology will become true.Key words：Shaft tubular pump visualization technology animation目录1. 绪论 (1)1.1本文研究背景及意义 (1)1.2国内外研究概况 (2)1.2.1可视化研究及应用概况 (2)1.2.2可视化在水利行业的应用 (6)1.3本文主要研究内容 (7)2. 贯流泵机组各部件模型建模 (8)2.1几款可视化软件的对比与选择 (8)2.2 3D MAX可视化实现过程 (10)2.2.1 出水流道建模 (10)2.2.2 导叶帽、导叶体建模 (12)2.2.3转轮室、叶轮部件等建模 (15)2.2.4轴承压盖、密封、挡圈、轴承建模 (21)2.2.5进水锥管建模 (23)2.2.6泵轴、联轴器、填料压盖等建模 (24)2.2.7出水流道建模 (25)2.3模型拼装整体 (29)3. 各部件安装、拆卸动画制作 (30)3.1动画制作软件介绍 (30)3.2 动画制作 (30)3.2.1出水流道拆装动画制作 (31)3.2.2导叶体拆装动画制作 (32)3.2.3转轮室动画制作 (33)3.2.4叶轮部件拆装动画制作 (34)3.2.5联轴器、填料压盖等拆装动画制作 (35)3.2.6进水流道拆装动画制作 (36)3.2.7轴承、进水锥管等拆装动画制作 (36)4. 演示制作 (38)4.1 演示软件介绍 (38)4.2制作过程 (38)5. 总结 (39)参考文献............................................................................................................ (40)1.绪论1.1本文研究背景及意义随着我国国民经济总量快速增长，综合国力不断增强，城市化进程的加速，区域性经济的发展和城市防洪体系标准的提高，沿江河湖海城市防洪除涝工程、城市供水保障工程以及现代农业灌溉排涝、水环境治理和生态需水工程等，已建设或规划建设一大批低扬程大中型泵站。

大型竖井贯流泵安装施工工法大型竖井贯流泵安装施工工法一、前言大型竖井贯流泵是一种用于提升和输送液体的特殊泵，广泛应用于工矿企业、农田灌溉和城市供水等领域。

为了确保大型竖井贯流泵能够正常运行，正确的安装施工工法非常重要。

本文将介绍大型竖井贯流泵安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关的工程实例。

二、工法特点大型竖井贯流泵安装施工工法具有以下特点：1. 适应范围广：可适用于各种深孔泵安装，包括大型施工泵和市政水泵等。

2. 施工过程简单：相对于其他安装方式，大型竖井贯流泵的安装施工过程更加简单快捷。

3. 施工效率高：由于采用了贯流技术，大大提高了施工效率，节约了时间和成本。

4. 使用寿命长：经过正确安装的大型竖井贯流泵，其使用寿命长，运行稳定可靠。

三、适应范围大型竖井贯流泵安装施工工法适用于以下场景：1. 工矿企业：适用于各种工矿企业中的泵站设备安装，能够满足大部分的液体提升和输送需求。

2. 农田灌溉：适用于农田灌溉系统中的泵站设备安装，能够满足农田灌溉的需求。

3. 城市供水：适用于城市供水系统中的泵站设备安装，能够满足城市供水的需求。

四、工艺原理大型竖井贯流泵安装施工工法的基本原理是通过调整泵站设备的位置和安装方式，使其能够顺利运行。

具体包括以下几个方面：1. 确定安装位置：根据工程需求和现场情况，选择合适的安装位置，确保泵站设备能够正常工作。

2. 进行基础工程：包括挖掘井壁，浇筑混凝土基础等，以增强泵站设备的稳定性。

3. 安装泵站设备：将泵站设备逐步安装到井内，并根据施工图纸和要求进行调整和固定。

4. 接通电力和管道：连接电力线路和管道，确保泵站设备能够正常供电和泵送液体。

五、施工工艺大型竖井贯流泵安装施工工法的主要施工阶段包括：1. 基础工程施工：包括井壁的挖掘、混凝土基础的浇筑等。

2. 泵站设备安装：将泵站设备逐步安装到井内，并进行调整和固定。

浅谈大型卧式双向竖井贯流泵的安装
田磊磊
【期刊名称】《小水电》
【年(卷),期】2013(000)003
【摘要】近年来,卧式双向竖井贯流泵在江苏省苏南地区的水利泵站采用较多,该泵型是一种新型低扬程泵,其结构简单,安装维修方便,装置效率高,且可实现双向引排水,是低洼地区防汛排涝、引水补水的优良选择.通过对其结构特点的把握,严格控制机组安装高程、纵横中心线、水平、同心、间隙等关键要素,并合理优化、简化安装过程中的工序工艺,省工省时,保障安装质量.图3幅.
【总页数】5页(P25-29)
【作者】田磊磊
【作者单位】江苏省江都水利工程管理处江苏江都225200
【正文语种】中文
【相关文献】
1.浅谈竖井贯流泵泵组安装施工工艺技术 [J], 陈竖鸿
2.大型卧式双向竖井贯流泵安装浅析 [J], 田磊磊
3.双向竖井贯流泵进出水流道优化研究 [J], 谢荣盛;吴忠;何勇;汤方平;谢传流;涂恋恋
4.浅谈竖井贯流泵和潜水贯流泵在城市防洪工程中的运用 [J], 王旭鸣; 刘利; 周春春
5.大型竖井贯流泵多工况水力稳定性及其动应力分析 [J], 方国材;杨剑峰;阚阚;段慧玲;郭绘娟;郑源
因版权原因，仅展示原文概要，查看原文内容请购买。

浅析水利工程竖井施工技术摘要：随着国民经济水平的提升，在沿海滨湖地区泵站规划常有双向抽引的需求。

竖井贯流泵作为一种低扬程泵装置类型，其结构简单，直接将电机置于竖井之中，便于维护检修、建造费用较低。

进出水流道皆贯通顺直，无大角度弯曲，水力损失小，运行效率也高，正适用于沿海滨湖地区灌溉排水、城市防洪排涝、调水输水等水利工程中，因而逐渐在国内推广开来，得到广泛的使用。

关键词：水利工程；竖井施工；技术方法引言一座抽水蓄能电站工程通常设置有上水库闸门井、引水上斜（竖）井、引水下斜（竖）井、下水库闸门井、调压竖井、通风竖井、出线斜（竖）井等多条斜（竖）井，斜（竖）井特别是斜井施工难度最大，安全风险最高，一直是抽水蓄能电站工程施工过程中的重点、难点项目之一。

斜（竖）井施工工艺一般先开挖一导井，再从上至下按照设计断面扩挖，扩挖渣料通过导井溜到斜（竖）井底部再装车运走，斜（竖）井导井施工经历了人工法到机械法的发展过程，特别是反井钻机法开挖导井，是水电工程的一重大技术进步，导井施工主要有人工开挖法、吊罐法、爬罐法、反井钻机法等施工技术，本文就抽水蓄能电站斜（竖）井导井施工技术进行全面总结概述。

1背景和目的大峪竖井控制段是在大峪分洞施工时，以大峪竖井作为施工通道(人员、设备出入和物料运输)的对应主洞施工段。

大峪竖井控制段上游从大峪分洞的起点27+420开始到30+000共2580m，控制段以大峪竖井(桩号28+936.767)为界分为上、下游两个工作面，其中上游与9#支洞下游控制段相连，工作面长度为1516.767m，下游与大峪出口控制段相连，工作面长度为1063.233m。

竖井净深度35m，竖井施工在水利工程上一直是难点和重点工程，文章以观音阁输水工程大峪竖井施工段为例，主要介绍了水利工程竖井施工过程中爆破设计、开发、支护、锚喷的施工方法和注意事项。

2施工流程分析在本工程的施工过程中，施工程序为施工准备→反井钻机安装调试→Φ250mm导孔钻设→反拉Φ2.0m导井施工→反井钻机拆除→锁口段全断面开挖、支护→井口布置及龙门吊安装→井身段开挖、支护→后续工程。

机井配套工程水泵安装施工方案与技术措施﹝一﹞、使用条件1、电压380V偏差不超过±5%，频率50HZ，偏差不超过±1%的三相电源。

2、电机内腔必须装满水。

3、水泵的第一级叶轮至少应存入动水面2m以下，电泵机组侵入静水位面以下不得大于70m，电机底部距井底不得小于3m。

4、水温不高于20℃。

5、水源出水量应保证电泵连续运转的需要。

﹝二﹞、安装方法及安装过程中注意事项1、首先检查井况，包括井深、井水、井径是否与选用的潜水泵相适应。

2、设备开箱检查清点时，不但要清点零部件等硬件，还应根据设计要求核对产品说明书、产品合格证等技术文件。

严格按说明书相关要求进行安装，支好井架，确保支架完全可以承受住整个机组的重量。

3、检查装好的潜水泵各部件有无损坏，电缆有无损伤，螺栓有无松动，确保一切正常后方可下井。

4、接好保护开关和启动设备，潜水泵应立直放稳，由泵出水口处灌入清水，目的是润滑泵内的橡胶轴承，瞬间启动电机（不超过2秒），观察转向是否与标牌一致，若相反，可将三相电缆线调换任意两个接头，准备下井。

5、下泵过程中发现卡住现象，要转动或搬动输水管，克服卡住点，如各种措施仍不见效，不能强行下泵，避免造成潜水泵与井卡死或损坏。

6、安装时每个管子法兰处均应放置胶垫，并对称用力拧紧。

根据水井的流沙淤泥情况、确定泵至井底深度，切不可将泵埋入淤泥中，潜水电泵底座至井底距离一般不少于3米。

7、水泵的入水深度为动水位距进水位不少于1.5米。

8、水泵使用扬程不能过低。

否则需在井口输水管路上安装阀门以控制水泵的实际流量在额定流量点附近，防止因流量大而使电机超载运转而烧坏。

9、水泵原转过程中，出水应该连续均匀，无振动和噪音，如有异常，应立即排查效正。

10、水泵下井以后，水泵应放在井管中间，严禁水泵靠在井壁上长期运转造成水泵损坏。

11、电缆接头的绝缘处理：将引出电缆与配用电缆用高压胶带反复包扎5层，每层包扎要紧，层间接缝要严密牢固，以免水渗入破坏绝缘。

大型竖井贯流水泵安装工艺作者：吕庆龙来源：《科技传播》2011年第20期摘要：竖井贯流泵装置作为一种新的低扬程水泵装置形式，具有结构简单、工程投资省、便于管理维护等优点，目前正在推广使用。

竖井贯流水泵的安装程序、安装位置基准点的设置以及安装工艺是关系到竖井贯流水泵安装的关键所在。

关键词：竖井贯流水泵；安装基准；安装程序；安装位置中图分类号TV73 文献标识码A 文章编号 1674-6708（2011）53-0147-021 概述竖井贯流泵采用卧式高速电机通过齿轮减速箱驱动，水流先通过竖井灯泡体，再经过转轮和导叶体，其中电机与齿轮减速箱安装在进水流道中间的竖井内。

苏州市中心区防洪工程控制建筑物之一澹台湖泵站就安装3台2500ZGB20型竖井贯流泵，设计扬程1.5m，单机流量20m3/s，配套电机为800kW高速异步电机，电动机与水泵通过齿轮箱联接，减速齿轮箱传动比为5~6，传递功率800kW。

2 工艺原理1）整个机组安装以水泵叶轮中心高程和水泵水平轴线为基准，先固定部件定位，后转动组件安装调整。

组装整体安装与单个部件安装和机组整体要求相结合，严格控制各部件的水平度、垂直度、同轴度，电机、水泵轴的摆度及各组件间的配合间隙，从而保证整机安装质量；2）采用有效的测量方法，确定部件安装调整值及位置方位，最大限度减少偏差，保证工序质量。

即用对称差法测量调整水平度；用悬挂钢琴线假定轴线法测量调整同轴度；3）采用了三件整体吊装新工艺，按传统安装工艺，竖井贯流水泵安装是单件吊装、调试，本工艺施工每台竖井贯流水泵出口底座、伸缩节、导叶体三部件整体安装，是出于五个方面的考虑：第一，泵站厂房的混凝土已浇筑完毕，出口底座因上部混凝土的影响，已无法垂直吊装就位；第二，因出口底座直径大且没有支脚，即使吊装就位也很难固定牢靠。

但三件组合在一起，组合体上有三个支点便于放稳，组合体的吊装重心正好躲过上部混凝土，可直接垂直吊装，单件组装时，在厂房安装间可水平放置，便于安装；第四，三部件就位后便于叶轮体安装，因叶轮外壳本身不带支腿，如果先与导叶体连接，可能不稳；第五，三部件安装的施工时间要比单件安装的施工时间少得多，有效地缩短了安装工期，为总工期赢得了宝贵的时间。

竖井式贯流泵大修技术探讨摘要：通过对梅梁湖泵站枢纽竖井式贯流泵进行大修，系统总结了大修的准备、检查、安装工作和大修过程中应注意的问题。

关键词：竖井式贯流泵；大修技术；施工组织一、概述梅梁湖泵站枢纽工程由5台竖井式贯流泵组成（其主要性能为：设计流量Q=10m3/s，设计扬程H=1.5m，水泵转速n=140r/min，叶轮直径D=2.0m，装置效率η=68.4%）。

水泵型号为2000ZGB10-1.5，配Y400-6电机（355kW）、德国FLENDER 公司生产的H2SH11型齿轮箱。

泵站运行为单向调水，进出水侧各设工作闸门一道，采用绳鼓式启闭机控制，采用快速闸门断流。

近几年来，根据市委市政府改善太湖梅梁湖水质、确保贡湖水源地取水安全以及安全度夏的总体要求，梅梁湖泵站及其大渲河泵站进行了全年不间断运行，机组运行时间较长，造成主机组特别主水泵运行的技术状况不佳、部分零件出现磨损、腐蚀、老化程度加快现象，需要及时对主水泵进行大修，根据主水泵具体的运行状况及磨损、腐蚀、老化程度可分为一般性大修和扩大性大修，主要是对主水泵进行解体、检修、安装、试验、试运行，验收交付使用。

现结合梅梁湖泵站枢纽工程主水泵一般性大修，与大家共同交流探讨竖井式贯流泵大修技术。

二、大修前的准备1、主水泵大修准备工作。

包括人员组织、查阅资料、编制计划以及应注意的事项等。

2、成立大修组织机构。

配备相应的技术骨干和其他检修人员，明确各自的分工和职责。

3、查阅技术档案，了解主水泵运行状况。

主要内容应包括：运行情况记录，历年检查保养维修记录，上次大修总结报告和技术档案，近年汛前、汛后检查的记录，主水泵图纸和与检修有关的主水泵技术资料。

4、编制大修施工组织计划。
