下载文档原格式

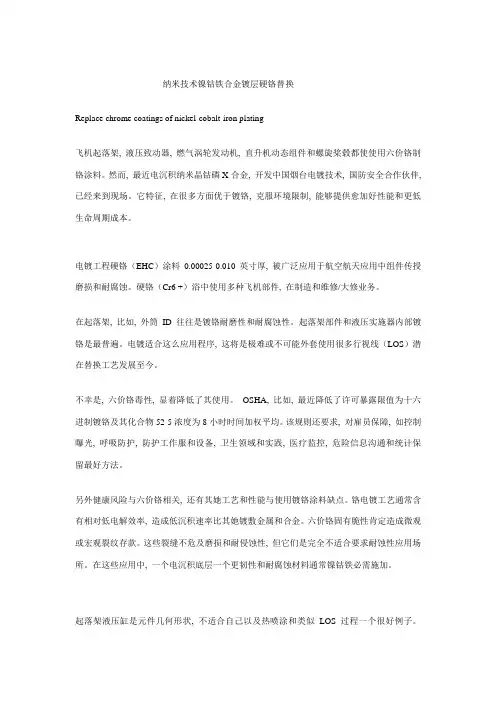

纳米技术镍钴铁合金镀层硬铬替换Replace chrome coatings of nickel-cobalt-iron plating飞机起落架, 液压致动器, 燃气涡轮发动机, 直升机动态组件和螺旋桨毂都使使用六价铬制铬涂料。
然而, 最近电沉积纳米晶钴磷X合金, 开发中国烟台电镀技术, 国防安全合作伙伴, 已经来到现场。
它特征, 在很多方面优于镀铬, 克服环境限制, 能够提供愈加好性能和更低生命周期成本。
电镀工程硬铬（EHC）涂料0.00025-0.010英寸厚, 被广泛应用于航空航天应用中组件传授磨损和耐腐蚀。
硬铬（Cr6 +）浴中使用多种飞机部件, 在制造和维修/大修业务。
在起落架, 比如, 外筒ID往往是镀铬耐磨性和耐腐蚀性。
起落架部件和液压实施器内部镀铬是最普遍。
电镀适合这么应用程序, 这将是极难或不可能外套使用很多行视线（LOS）潜在替换工艺发展至今。
不幸是, 六价铬毒性, 显着降低了其使用。
OSHA, 比如, 最近降低了许可暴露限值为十六进制镀铬及其化合物52-5浓度为8小时时间加权平均。
该规则还要求, 对雇员保障, 如控制曝光, 呼吸防护, 防护工作服和设备, 卫生领域和实践, 医疗监控, 危险信息沟通和统计保留最好方法。
另外健康风险与六价铬相关, 还有其她工艺和性能与使用镀铬涂料缺点。
铬电镀工艺通常含有相对低电解效率, 造成低沉积速率比其她镀敷金属和合金。
六价铬固有脆性肯定造成微观或宏观裂纹存款。
这些裂缝不危及磨损和耐侵蚀性, 但它们是完全不适合要求耐蚀性应用场所。
在这些应用中, 一个电沉积底层一个更韧性和耐腐蚀材料通常镍钴铁必需施加。
起落架液压缸是元件几何形状, 不适合自己以及热喷涂和类似LOS过程一个很好例子。
所以, 健康和安全方面限制和进程/性能缺点, 在电镀行业有巨大压力, 找到一个更环境保护无害替换硬铬。
考虑作为替换品技术包含热喷涂, 等离子体汽相沉积, 电解或电解镀敷技术经过施加和其她无铬材料。
铁镍钴合金材料电镀工艺流程一、镀前处理。
这一步就像是给材料来个大清洁加美容前奏。
要把铁镍钴合金材料表面的脏东西都去掉，什么油污啊、氧化层之类的。
这就好比咱们洗脸，得把脸上的灰和油都洗干净，才能进行下一步护肤或者化妆嘛。
一般会用到化学除油的方法，就像是给材料泡个清洁澡，用专门的除油剂，让油污都溶解掉。
还有酸洗，这就像是给材料做个小磨砂，把氧化层轻轻去掉，让材料表面变得干净又光滑，就像婴儿的小脸蛋一样，这样后续电镀的时候，镀层才能更好地附着上去。
二、电镀准备。
电镀液可是很关键的呢。
对于铁镍钴合金材料的电镀，电镀液的成分要精心调配。
就像是做菜，各种调料得放得刚刚好，电镀液里镍盐、钴盐这些主要成分的浓度要合适，就像盐放多了菜会咸，电镀液成分不对，电镀效果就会大打折扣。
还要考虑到添加剂，这些添加剂就像是做菜时的小秘方，虽然量少，但是能起到大作用。
它们能让镀层更加均匀、光亮，就像给材料穿上一件漂亮又合身的衣服。
同时呢，阳极也要选择好，阳极的材料和状态会影响电镀过程中的电流分布，就像在一个团队里，每个成员都有自己的作用，阳极这个成员要是没选好，整个电镀过程可能就会出乱子。
三、电镀过程。
电镀的时候，电流就像是小魔法棒，让金属离子在材料表面聚集。
我们把铁镍钴合金材料放进电镀液里，接通电源，电流就开始工作啦。
金属离子在电流的作用下，会慢慢沉积到材料表面，这个过程有点像小蚂蚁搬家，一个一个金属离子有序地排列在材料表面，逐渐形成镀层。
不过呢，这个过程要控制好电流密度，如果电流密度太大，就像一群小蚂蚁挤在一起，镀层可能会变得粗糙不均匀；要是电流密度太小，就像小蚂蚁慢悠悠的，电镀的效率就会很低，要等好久才能得到合适厚度的镀层。
而且电镀的时间也要把握好，就像烤蛋糕，烤的时间长了会焦，电镀时间太长，可能会出现镀层过厚或者其他问题，时间太短呢，镀层又太薄，起不到很好的保护或者装饰作用。
四、镀后处理。
电镀完了可还没结束哦。
镀后的材料要进行清洗，把表面残留的电镀液洗干净，不然那些残留的电镀液就像调皮的小捣蛋鬼，可能会对镀层产生不好的影响，比如说让镀层变色或者腐蚀。
第1篇摘要：本文主要介绍了电镀锌镍合金工艺的基本原理、工艺流程、工艺参数及质量控制方法。
通过分析电镀锌镍合金的特点和应用，阐述了电镀锌镍合金工艺在工业生产中的重要地位。
一、引言电镀锌镍合金是一种具有优良耐腐蚀性能、耐磨损性能和导电性能的合金材料。
在工业生产中，电镀锌镍合金广泛应用于汽车、电子、航空、船舶等行业。
随着我国经济的快速发展，电镀锌镍合金的需求量逐年增加。
本文旨在探讨电镀锌镍合金工艺的基本原理、工艺流程、工艺参数及质量控制方法，为电镀锌镍合金的生产和应用提供参考。
二、电镀锌镍合金工艺的基本原理电镀锌镍合金工艺是利用电解原理，将锌、镍金属离子在阴极还原沉积，形成锌镍合金层的过程。
该工艺主要包括以下几个步骤：1. 预处理：将被镀工件进行除油、除锈、活化等预处理，以提高镀层的附着力。
2. 电解液配制：根据电镀锌镍合金的要求，选择合适的电解液成分，配制电解液。
3. 电镀：将被镀工件放入电解液中，通以直流电，使锌、镍金属离子在阴极还原沉积，形成锌镍合金层。
4. 后处理：电镀完成后，对工件进行清洗、钝化、烘干等后处理，以提高镀层的性能。
三、电镀锌镍合金工艺流程1. 工件预处理：包括除油、除锈、活化等步骤，以确保镀层具有良好的附着力。
2. 电解液配制：根据工艺要求，选择合适的电解液成分，如硫酸锌、硫酸镍、硫酸等。
3. 电镀：将被镀工件放入电解液中，控制电流密度、温度、时间等工艺参数，使锌、镍金属离子在阴极还原沉积。
4. 清洗：电镀完成后，将工件清洗干净，去除表面残留的电解液和杂质。
5. 钝化：对工件进行钝化处理，以提高镀层的耐腐蚀性能。
6. 烘干：将钝化后的工件进行烘干，去除表面水分。
四、电镀锌镍合金工艺参数1. 电流密度：电流密度对镀层质量有较大影响，一般控制在1-2A/dm²。
2. 温度：温度对镀层质量也有一定影响，一般控制在室温至50℃之间。
3. 时间：电镀时间应根据工件厚度、电流密度等因素进行调整，一般控制在30-60分钟。

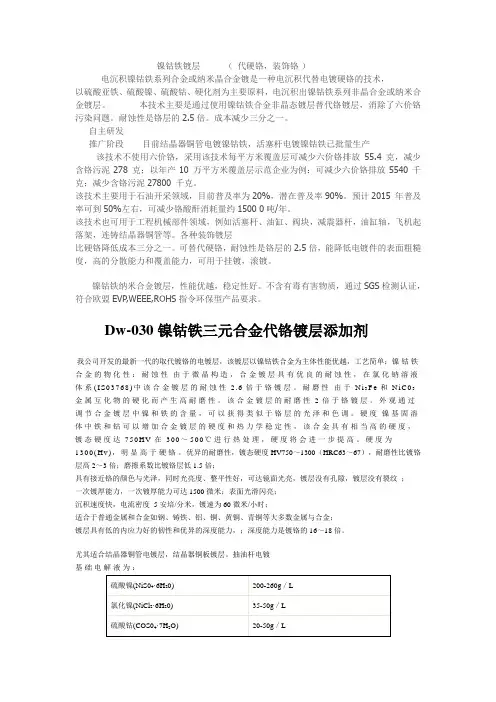

镍钴铁镀层（代硬铬，装饰铬）电沉积镍钴铁系列合金或纳米晶合金镀是一种电沉积代替电镀硬铬的技术，以硫酸亚铁、硫酸镍、硫酸钴、硬化剂为主要原料，电沉积出镍钴铁系列非晶合金或纳米合金镀层。
本技术主要是通过使用镍钴铁合金非晶态镀层替代铬镀层，消除了六价铬污染问题。
耐蚀性是铬层的2.5倍。
成本减少三分之一。
自主研发推广阶段目前结晶器铜管电镀镍钴铁，活塞杆电镀镍钴铁已批量生产该技术不使用六价铬，采用该技术每平方米覆盖层可减少六价铬排放55.4 克，减少含铬污泥278 克；以年产10 万平方米覆盖层示范企业为例：可减少六价铬排放5540 千克；减少含铬污泥27800 千克。
该技术主要用于石油开采领域，目前普及率为20%，潜在普及率90%。
预计2015 年普及率可到50%左右，可减少铬酸酐消耗量约1500 0吨/年。
该技术也可用于工程机械部件领域，例如活塞杆、油缸、阀块，减震器杆，油缸轴，飞机起落架，连铸结晶器铜管等。
各种装饰镀层比硬铬降低成本三分之一。
可替代硬铬，耐蚀性是铬层的2.5倍，能降低电镀件的表面粗糙度，高的分散能力和覆盖能力，可用于挂镀，滚镀。
镍钴铁纳米合金镀层，性能优越，稳定性好。
不含有毒有害物质，通过SGS检测认证，符合欧盟EVP,WEEE,ROHS指令环保型产品要求。
Dw-030镍钴铁三元合金代铬镀层添加剂我公司开发的最新一代的取代镀铬的电镀层，该镀层以镍钴铁合金为主体性能优越，工艺简单；镍钴铁合金的物化性：耐蚀性由于微晶构造，合金镀层具有优良的耐蚀性，在氯化钠溶液体系(I S03768)中该合金镀层的耐蚀性 2.6倍于铬镀层。
耐磨性由于N i3F e和N i C03金属互化物的硬化而产生高耐磨性。
该合金镀层的耐磨性2倍于铬镀层。
外观通过调节合金镀层中镍和铁的含量，可以获得类似于铬层的光泽和色调。
硬度镍基固溶体中铁和钴可以增加合金镀层的硬度和热力学稳定性，该合金具有相当高的硬度，镀态硬度达750HV在300～500℃进行热处理，硬度将会进一步提高。

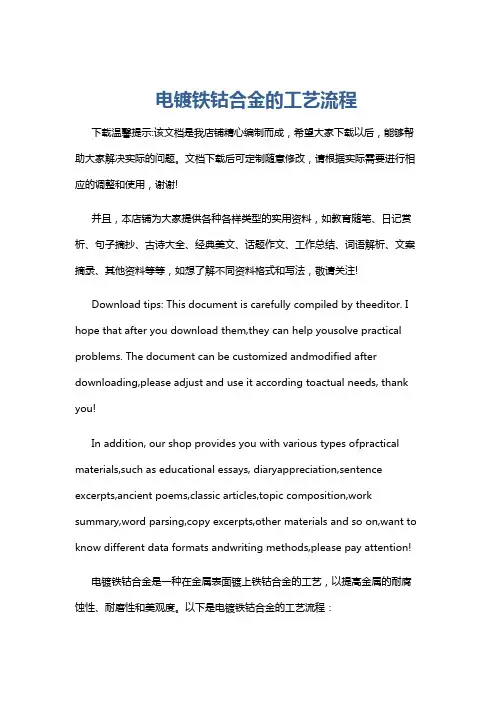

电镀铁钴合金的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电镀铁钴合金是一种在金属表面镀上铁钴合金的工艺，以提高金属的耐腐蚀性、耐磨性和美观度。
电镀清洁生产镍钴铁纳米合金代铬镀层引言电镀技术是一种常见的表面处理技术，广泛应用于工业制造中。
在传统的电镀过程中，铬镀层被广泛使用，但由于铬的毒性和对环境的不良影响，人们对寻找替代品的需求日益增加。
近年来，镍钴铁纳米合金表面镀层因其优异的性能和环保特性，成为了一种热门的替代铬镀层的选项。
镀层工艺以下是生产镍钴铁纳米合金代铬镀层的主要步骤：1.表面准备：首先，需要对待镀件的表面进行准备。
这包括清洗、去污和除油处理，以确保镀层能够均匀附着在待镀件表面。
2.预处理：在表面准备完成后，待镀件需要经过一系列预处理步骤。
这包括酸洗、活化和钝化，以提高镀层的附着力和耐腐蚀性。
3.镀液制备：镀液是镀层工艺的核心部分。
针对镍钴铁纳米合金代铬镀层，需要选择合适的镀液组分和配比。
典型的镀液成分包括钴盐、镍盐和铁盐。
4.电镀工艺参数设置：在进行电镀之前，需要设置合适的电镀工艺参数。
这包括电流密度、摄氏度、镀液搅拌、时间和pH值等参数。
这些参数的选择会影响镀层的质量和性能。
5.电镀过程：电镀过程通过在镀液中通入直流电流来进行。
待镀件作为阴极，而阳极则是由镍、钴和铁组成的阳极板。
电流通过镀液中的阳极和阴极之间的电解质流动来使金属离子在待镀件表面沉积形成镀层。
镀层特性镍钴铁纳米合金代铬镀层具有许多优异的特性：1.良好的耐腐蚀性：镀层能有效抵抗腐蚀和氧化，保护待镀件表面免受外部环境的侵蚀。
2.高硬度：镀层具有较高的硬度，提供了良好的抗磨损能力和耐腐蚀性。
3.均匀性和致密性：镀层有良好的均匀性和致密性，不易产生孔洞和缺陷。
4.优异的导电性：纳米合金镀层具有较高的导电性能，能够提供良好的电化学性能。
5.环保特性：相比传统的铬镀层，镍钴铁纳米合金代铬镀层更加环保，不含有对环境有害的铬含量。
应用领域镍钴铁纳米合金代铬镀层广泛应用于各个工业领域：1.汽车制造：该镀层可以应用于汽车发动机部件和外部金属构件，提供优异的耐腐蚀性和美观度。
2.电子行业：纳米合金镀层在电子行业中常用于保护电路板和连接器免受腐蚀和氧化。
电镀纳米镍
电镀纳米镍是一种将纳米级的镍颗粒电镀在物体表面的技术。
这项技术具有重要的应用价值，可以广泛应用于电子、化工、材料等领域。
本文将从纳米镍的制备方法、特点以及应用前景等方面进行介绍。
纳米镍的制备方法有多种。
常见的方法包括化学还原法、电沉积法和物理气相沉积法等。
其中，化学还原法是最常用的方法之一。
该方法通过将金属镍离子还原成金属镍，使其在溶液中析出并沉积在物体表面。
与传统的电镀方法相比，电镀纳米镍可以在普通温度下进行，且具有更高的纯度和较小的颗粒尺寸。
电镀纳米镍具有许多独特的特点。
首先，纳米镍颗粒具有较大的比表面积和较高的活性，这使得其在催化剂、传感器和储能材料等领域具有广泛的应用前景。
电镀纳米镍在众多领域具有广泛的应用前景。
首先，在电子领域，电镀纳米镍可以用于制备高效的电子器件和电路。
其次，在化工领域，纳米镍可用于制备高活性的催化剂，促进化学反应的进行。
此外，纳米镍还可以用于制备高效的储能材料，应用于锂离子电池和超级电容器等领域。
此外，纳米镍还可以应用于制备高强度材料和轻质材料，用于航空航天和汽车制造等领域。
电镀纳米镍是一种具有广泛应用前景的技术。
通过纳米级镍颗粒的
电镀，可以制备出具有独特特点的纳米镍材料，广泛应用于电子、化工、材料等领域。
随着纳米科技的不断发展，电镀纳米镍技术将进一步拓宽其应用范围，为各个领域的发展带来更多的机遇和挑战。
纳米电镀工艺的流程
纳米电镀工艺是由东莞市博友纳米材料有限公司研发的新一代电镀工艺。
它以纳米浓缩液去激活电镀镍基础液及铬基础液，使基础液里所含的金属离子细小化，从而使金属沉积晶核粒度在18~25 nm之间的纳米电镀高科技工艺。
纳米电镀工艺第一步是在电镀前对产品进行处理，首先进行IQC 检查产品是否存在刮花、毛刺等不良细节，将表面的油渍去除，然后做三级水洗，亲水、粗化、四级漂洗产品、2道喷淋将挥把清洗干净、2道中和、过4槽纯水，将产品洗干净。
在产品
进性活化前，产品先预浸，利于产品活化、再次将药水清洗掉，在塑胶产品上附上一层金属镍，再把产品上的化学镍药水喷淋掉，最后将镀上化学镍的产品清洗干净然后将产品挂架转入电镀线。
纳米电镀工艺第二步就是纳米电镀的开始，首先将之前处理完成的产品挂到电镀生产线上，然后进行活化，漂洗产品，再用焦铜给产品预镀一层铜打底，然后将产品上的焦铜药水漂洗干净，而同层主要是在酸铜上镀，再将产品上的酸铜药水漂洗干净，酸洗，因为铜容易氧化，过酸放置产品氧化，再洗去产品上的酸水，半光镍，
这时就开始产生镍层的厚度，然后全光镍使产品更光亮。
纳米电镀工艺第三步要做的就是电解，一般的电镀厂没有这道工序，因为这里使用的光剂需要电解，2道预浸铬、4道水洗清晰产品，超声波水洗把藏细孔里的药水振出来。
最后还有两道水洗是最干净的水，不然会残留水印，然后将产品转挂到烘烤箱里烘烤，烘烤完毕就完成了这个纳米电镀工艺的流程了。
第1篇一、电镀镍工艺原理电镀镍工艺是在电解质溶液中，通过电化学反应在金属表面形成一层镍层的工艺方法。
其基本原理如下：1.阳极反应：在电解质溶液中，镍阳极发生氧化反应，镍离子进入溶液。
Ni(s) → Ni2+(aq) + 2e-2.阴极反应：在电解质溶液中，金属工件作为阴极，镍离子在阴极表面还原，沉积形成镍层。
Ni2+(aq) + 2e- → Ni(s)3.电化学反应：在电解质溶液中，阳极反应和阴极反应同时进行，实现镍层的沉积。
二、电镀镍工艺流程电镀镍工艺流程主要包括以下步骤：1.工件准备：对工件进行表面处理，如清洗、去油、除锈等，以确保工件表面洁净、无污染。
2.电镀前处理：在电解质溶液中，对工件进行预处理，如活化、钝化等，以提高工件表面活性，增强镍层的结合力。
3.电镀：将工件放入电解质溶液中，通电进行电镀，形成镍层。
4.电镀后处理：电镀完成后，对工件进行后处理，如清洗、烘干等，以去除工件表面的残留物，提高工件表面质量。
5.检验：对电镀后的工件进行检验，确保镍层的质量符合要求。
三、电镀镍工艺参数电镀镍工艺参数主要包括以下内容：1.电解质：常用的电解质有硫酸镍、氯化镍、硼酸镍等，应根据具体要求选择合适的电解质。
2.电流密度：电流密度对镍层的沉积速率和质量有重要影响，一般控制在0.5～2A/dm²。
3.温度：温度对电解质溶液的稳定性和镍层的沉积速率有影响，一般控制在35～50℃。
4.时间：电镀时间根据工件尺寸、电流密度和镍层厚度要求确定，一般控制在10～30分钟。
5.pH值：pH值对电解质溶液的稳定性和镍层的沉积速率有影响，一般控制在4.5～6.5。
6.添加剂：为了提高镍层的结合力、耐腐蚀性等性能，可添加适量的添加剂，如光亮剂、抑制剂等。
四、质量控制1.工件表面处理：确保工件表面洁净、无污染，以增强镍层的结合力。
2.电解质溶液：定期检测电解质溶液的成分、pH值、温度等，确保电解质溶液的稳定性。
纳米合金2012dw镍钴铁电镀工艺
----------专业最好文档，专业为你服务，急你所急，供你所需------------- 文档下载最佳的地方纳米合金xxdw镍钴铁电镀工艺工艺简单，稳定性好，无需随时检测和分析电镀溶液，镀层系纳米合金，性能优越，不含有害有毒物质，使您的产品顺利通过SGS检测认证，符合欧盟ELV、WEEE、RoHS指令环保型产品要求。
xxdw工艺——可替代硬铬，耐腐蚀性是铬层的
2、5倍，能降低电镀件的表面粗糙度，高的分散和覆盖能力，可用于挂镀，滚镀。
广泛应用在结晶器铜管，结晶器铜板，液压活塞杆，减震器杆，石油钻具，发动机转子上。
xxdw镍钴铁工艺介绍优异的耐磨性能硬度HV750-900（HRC63-67）耐磨性能是镀铬的2-3倍摩擦系数：降低
1、5倍良好的防腐蚀性能 NSS盐雾试验镀层厚度40μm，＞1000小时镀层厚度15μm，＞300小时可镀厚度200μm 镀层外观光滑可降低表面粗糙度2-4级沉积速度40μm/hr（4安培/平方分米）60μm/hr（6安培/平方分米）适于多种金属及合金基体电镀在多种金属及合金基体上均有良好的结合力，比如钢、铸铁、铝、铜及其合金优异的柔韧性和低的内应力瓦特镍110-210MPa 普通镀镍205-310MPa M675-124Mpa 高的电流效率电流效率＞95%是镀铬的4倍优异的分散能力和覆盖能力 TP(分散能力,
亦叫均镀能力)15-18倍CP(覆盖能力,亦叫深镀能力)3倍宽的工艺操作范围电流密度2-10安培/平方分米PH
3、5-
4、5温度45-60℃无须进行频繁的槽液分析和控制环境友好清洗水可回收入槽废水处理同镀镍，无六价铬排放，无须特殊处理转配槽简便和镀铬使用同样的直流电源无须特殊设备xxdw工艺与硬铬工艺性能比较硬铬电镀层的优点：镀层光亮硬度高不会变色在空气中性能稳定金属光泽能保持较长时间硬铬镀层的缺点：均镀能力较差需要较大的电流密度电流效率低使用有毒害物质，污染环境六价铬可致癌镀铬的替代工艺其他的代铬工艺都有其弱点 Sn-Co and Sn-Ni的耐磨性能只有铬层一半 Ni-P, Ni-B, Ni-Mo-P, Ni-Cu-P, Ni-Co-Ti-B 和Co-W-B 的沉积速度慢 Ni-Co-B 工艺需要采用脉冲电源，并且需要进行工艺参数的严格控制
xxdw镍钴铁工艺是理想的代铬工艺
xxdw镍钴铁纳米合金工艺镀层是镍基固溶体镀液中含有铁和钴离子镀层含有Ni3Fe ，Ni3Co 金属间化合物
xxdw镍钴铁和镀铬工艺比较(I)
硬度>HV0、11000 >HV0、11500（经热处理后）磨蚀速率小于铬层的1/2 摩擦系数铬层的2/3 防腐蚀性能铬层的
2、6倍表面粗糙度可降低2-4级外观色泽良好，无裂纹，无孔隙结合力良好内应力低柔韧性很好分散能力镀铬的1
7、5倍覆盖能力镀铬的3倍电流效率镀铬的4倍沉积速度镀铬的2-10倍
xxdw镍钴铁和镀铬工艺在活塞杆镀层的应用比较使用寿命明显延长15分钟可镀43微米（电流密度8安培/平方分米）镀后无须抛光或精磨
xxdw镍钴铁工艺控制和应用无须对工艺参数进行频繁分析和监控转配槽简便降低废水排放废水处理简单经济现存的镀铬生产线转为M6工艺简单快捷彻底清洗槽体，如内衬老化或不易清洗，可再加内衬更换溶液更换阳极 M6采用同样的直流电源，或更换比镀铬小一点的直流电源
xxdw镍钴铁废水处理可采用中和沉淀处理后进行排放零排放：废水即清洗水可以返回镀槽，少量的清洗排放只产生有限的中和沉淀淤泥
xxdw镍钴铁为何有如此优异
xxdw镍钴铁的优异性能得益于其微观结构镍基固溶体，其镀层是非晶态和微晶的混合组成其微观结构的晶体尺寸只有大约
2、5纳米镀层中含有Ni3Fe and Ni3Co金属间化合物，约10纳米，分散于镀层的混合态结构中优异的防腐蚀性能系由于M6镀层中的非晶态结构部分杰出的耐磨性能主要系由金属间化合物产生，它们有较高的硬度总结：
xxdw镍钴铁可比镀铬获得好的镀层性能
xxdw镍钴铁使用安全经济
xxdw镍钴铁可采用原有的镀铬设施--------专业最好文档，专业为你服务，急你所急，供你所需------------- 文档下载最佳的地方。
