下载文档原格式
OCA光学胶OCA光学胶什么是OCA光学胶为什么要使用OCA光学胶如何选择oca光学胶OCA光学胶具体型号和应用光学胶OCA消泡九招触摸屏贴合工艺不良品产生原因浅析OCA光学胶什么是OCA光学胶为什么要使用OCA光学胶如何选择oca光学胶OCA光学胶具体型号和应用光学胶OCA消泡九招触摸屏贴合工艺不良品产生原因浅析展开编辑本段OCA光学胶OCA光学胶：OCA（Optical Clear Adhesive）用于胶结透明光学元件（如镜头等）的特种粘胶剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
简而言之，OCA就是具有光学透明的一层特种双面胶！什么是OCA光学胶OCA光学胶是重要触摸屏的原材料之一。
是将光学压克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。
它是触控屏之最佳胶粘剂。
其优点是清澈度、高透光性(全光穿透率>99%)、高黏著力、高耐候、耐水性、耐高温、抗紫外线，受控制的厚度，提供均匀的间距，长时间使用不会产生黄化 ( 黄变 )、剥离及变质的问题。
OCA光学胶分为两大类，一类是电阻式的，一类是电容式的，电阻式的光学胶按厚度不同又可分为50um和25um的，电容式的光学胶分为100um，175um，200um的。
OCA光学胶按照厚度不同可应用于不同的领域，其主要用途为：电子纸、透明器件粘结、投影屏组装、航空航天或军事光学器件组装、显示器组装、镜头组装、电阻式触摸屏G+F+F、F+F、电容式触摸屏、面板、ICON 及玻璃以及聚碳酸脂等塑料材料的贴合用于胶结透明光学元件（如镜头等）的特种胶粘剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
有机硅橡胶、丙烯酸型树脂及不饱和聚酯、聚氨酯、环氧树脂等胶粘剂都可胶结光学元件。
在配制时通常要加入一些处理剂，以改进其光学性能或降低固化收缩率。
带你认识OCA压敏胶基础理论介绍OCA是Optically Clear Adhesive（光学透明胶）的缩写，是一种应用于电子显示屏等光学设备的压敏胶。
OCA的特点是具有高透明度、良好的粘接性能和可重复粘放的特性。
在电子设备的显示屏组装中，OCA起到了保护屏幕、提高显示效果和减少反射等作用。
下面将对OCA的基础理论进行介绍。
1.OCA的原理和组成OCA是一种具有双面粘接性能的压敏胶。
它由基材、粘接剂和保护膜组成。
基材是一种透明薄膜，可以是PET（聚酯薄膜）、TAC（三醋酯基薄膜）等材料。
粘接剂是一种特殊的胶粘剂，能够在压力下与两个物体（如LCD屏和玻璃面板）粘接在一起。
保护膜则是为了保护OCA粘合层而存在。
2.OCA的主要特性（1）高透明度：OCA具有高透光性，可以保证显示屏幕的清晰度和亮度。
（2）优异的粘接性能：OCA可以完全覆盖显示屏和玻璃面板之间的间隙，形成一个均匀的粘结层，从而提高粘接强度和稳定性。
（3）可重复粘放：OCA在粘接过程中具有一定的可调性，可以在一定程度上调整两个物体之间的间隙和位置。
（4）抗紫外线和高温：OCA可以耐受紫外线和高温的作用，保证粘接层的稳定性和长期使用寿命。
3.OCA的应用OCA广泛应用于电子显示屏的组装中，如LCD面板、触摸屏、手机屏幕等。
它可以提高显示画面的清晰度和亮度，减少反射和折射的干扰。
此外，OCA还可以用于光学器件的组装，如LED发光二极管、摄像头模块等。
4.OCA的应用过程OCA的应用过程可以简单分为以下几个步骤：（1）准备工作：清洁和预处理玻璃面板和显示屏；（2）涂布：将OCA涂布在基材上，形成OCA粘接层；（3）贴合：将涂有OCA的基材与显示屏贴合在一起；（4）压紧：通过压力将OCA粘接层与显示屏粘接在一起，使其均匀粘结。
5.OCA的优势和发展趋势（1）提高显示质量：OCA可以减少光的反射和折射，提高显示效果的亮度和清晰度；（2）降低制造成本：OCA生产工艺相对简单，可以降低制造成本并提高生产效率；（3）适应更高分辨率：随着显示设备分辨率的不断提高，OCA技术可以更好地适应高分辨率的需求；（4）开发更薄更轻的产品：OCA可以帮助减少显示产品的厚度和重量，提升用户体验。
oca光学胶清除方法嘿，朋友们！今天咱就来讲讲 oca 光学胶的清除方法。
这可真是个让人头疼又不得不面对的事儿啊！你想想看，那 oca 光学胶就像个顽固的家伙，紧紧地黏在那里，怎么都不肯走。
就好像你家里来了个调皮的小孩，在不该画画的地方乱涂乱画，你得想办法把那些痕迹弄掉一样。
首先呢，咱可以试试用热毛巾敷一敷。
就像你冬天手冷的时候，用热毛巾捂捂手，让手暖和起来一样。
把热毛巾敷在有 oca 光学胶的地方，让它软化一下，说不定就能轻松揭下来一些呢。
不过可别太烫了啊，不然把东西都烫坏了，那可就得不偿失啦！要是热毛巾不行，咱还有别的招儿。
可以用酒精试试呀！酒精就像个厉害的清洁剂，能把很多脏东西都洗掉。
但是用的时候可得小心点，别弄得到处都是，也别沾到别的地方去了。
这酒精啊，就像是一把双刃剑，用好了能解决问题，用不好可就惹麻烦咯！还有啊，风油精也可以派上用场呢！你可别小瞧了这小小的风油精，它的作用可大着呢。
滴上一点风油精，然后用棉签或者软布轻轻擦拭，说不定那顽固的oca 光学胶就会慢慢松动啦。
这就好像是给它挠痒痒，让它忍不住就松开啦。
当然啦，要是这些方法都不奏效，那可咋办呢？别着急呀，咱还可以去找专业的人来帮忙嘛！就好比你生病了自己吃药不管用，就得去看医生一样。
专业的人有专业的工具和方法，他们肯定能把这个难题给解决掉。
哎呀，清除 oca 光学胶真的不是一件容易的事儿啊！但咱也不能被它难住是不是？多试试几种方法，总有一种能行的。
这就跟我们做事一样，遇到困难不能轻易放弃，得想办法去解决呀！大家说是不是这个理儿？反正不管怎么说，清除 oca 光学胶得有耐心，不能着急。
就像钓鱼一样，得慢慢等，等鱼儿上钩。
要是太着急了，说不定鱼儿就被吓跑了呢。
所以啊，咱得静下心来，慢慢和这 oca 光学胶斗智斗勇。
希望大家都能顺利地清除掉那些讨厌的 oca 光学胶，让我们的东西都恢复干净整洁的模样！加油哦！。
oca光学胶结构-概述说明以及解释1.引言1.1 概述概述:OCA（Optically Clear Adhesive，光学透明胶）是一种用于连接透明表面的高透明度、高折射率、无气泡、无缺陷的胶结构。
在电子产品、液晶显示器、手机、平板电脑等领域有着广泛的应用。
OCA胶具有优良的光学性能和粘接性能，能够有效降低表面反射、提高显示效果，同时具有良好的耐候性和耐高温性。
本文将着重介绍oca光学胶的定义、应用和制备方法，希望能为相关领域的研究和应用提供参考和指导。
1.2 文章结构文章结构部分旨在介绍本文的章节划分和内容安排，以便读者了解全文的组织架构和主要内容。
本文总共分为引言、正文和结论三个部分。
在引言部分，将包括概述、文章结构和目的三个小节。
在概述部分，将简要介绍OCA光学胶的背景和重要性。
在文章结构部分，我们将详细说明本文的章节划分和内容安排。
在目的部分，将明确阐述本文撰写的目的和意义。
在正文部分，分为OCA光学胶的定义、应用和制备方法三个小节。
在OCA光学胶的定义部分，将详细介绍什么是OCA光学胶及其特点。
在OCA光学胶的应用部分，将探讨OCA光学胶在光学领域中的应用及作用。
在OCA光学胶的制备方法部分，将介绍制备OCA光学胶的方法和步骤。
在结论部分，将包括总结、展望和结束语三个小节。
在总结部分，将对全文进行总结和归纳。
在展望部分，将展望OCA光学胶在未来的发展方向和应用前景。
在结束语部分，将对全文进行一个简要的结尾和总结性的陈述。
1.3 目的本文旨在深入探讨oca光学胶在当今光学行业中的重要性和应用。
通过介绍oca光学胶的定义、应用和制备方法，希望读者能够全面了解oca 光学胶的特点和优势，以及其在光学领域中的广泛应用。
同时，本文还将对oca光学胶的未来发展趋势进行展望，为读者提供有价值的参考信息。
通过本文的阐述，读者将对oca光学胶有一个更加深入和全面的认识，从而为其在实际应用中的选取和使用提供指导和帮助。
O C A光学胶产生气泡原因分析与改善方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]OCA光学胶产生气泡原因分析与改善方法时间：2015-04-15 13:48:45来源：本站浏览次数：1054在使用真空贴合机贴合完后，贴合面容易留下气泡，大部分可以通过脱泡脱除，但百分几的几率会留小单点的小气泡，这种小气泡有两种类型：1，脱泡不良2，汽包反弹脱泡不良：一次脱泡后留下的小气泡很难再次脱掉，因为气泡缩小了而相对面积下的OCA光学胶变大了，形成围墙效应，也就是说压力无法有效传递到小面积的气泡上，导致无法脱泡完成，可以使用单点压力脱泡的来解决这个问题。
汽泡反弹:汽泡反弹指的是脱泡完成后立即或某一段时间之后又再次复发的气泡，产生的原因归纳为两种特性：1，挺性型再发气泡2. 内应力型再发气泡挺性型再发气泡：G+G贴合施压后随之对TP 油墨段差产生压力，TP材质挺性不会消失，所以在油墨边缘就会产生挺性型再发气泡，单点压力脱泡可以消除，但TP挺性却永远存在，这就有再次再发的可能性。
这里我们使用”脱泡缓慢泄压”的方式有效减少TP挺性应力与OCA光学胶应力回复的不平衡现象。
另外，通过调整脱泡机参数，通常减少脱泡压力和降低脱泡温度对减少汽包反弹有益。
脱泡缓慢泄压:脱泡缓慢泄压一般我们脱泡机的动作是压力或温度同时或分时产生，然后再依时间设定开始脱泡程序，直到脱泡时间完成同时降温减压，依照设定压力及脱泡机排气设计不同泄压的时间由30sec~60Sec不等！这样的泄压程序有一个很大的盲点就是TP并不会因为压力及温度造成多大的改变，而OCA光学胶对于温度压力却很敏感，所以当压力快速释放的当下，TP的挺性很快会回复，但暂时被胶的粘性牵制住了！然而OCA光学胶的挺性恢复就很慢了。
这样当脱泡Module 一离开脱泡机，OCA光学胶还残留一定的核心温度，内应力较小就很容易会被TP 挺性应力拉开产生小气泡，这里多数是原来就有气泡的地方，而内部确实也有少量的空气质量，这种称谓稀出现象。
oca光学胶使用流程oca光学胶，这可是个挺神奇的东西呢。
就像一个隐藏在幕后的小助手，默默地在很多电子产品里发挥着大作用。
要使用oca光学胶呀，那得先把要用的东西准备好。
比如说，要粘贴的两个部件得干净得很，就像要招待贵客之前把家里打扫得一尘不染一样。
如果部件上有灰尘呀，油渍之类的脏东西，那oca光学胶可就不乐意好好工作了。
怎么把部件弄干净呢？拿一块干净柔软的布，轻轻擦拭，就像给小宝宝擦脸一样温柔，可不能刮伤了部件的表面。
然后就是oca光学胶出场的时候啦。
这光学胶就像一个小薄片的精灵，它可薄可薄了。
把它从原来的保护膜上小心地揭开，这动作得慢一点，就像揭开新娘的头纱一样小心翼翼。
要是揭得太快太猛，那光学胶可能就会皱起来或者粘上不该粘的东西，那就麻烦大了。
揭开之后，要迅速地把它贴到其中一个部件上。
这个时候呀，就像把一个小贴纸准确无误地贴到本子上一样，得贴得端端正正的。
一旦贴上了，就用个软刮板之类的东西，从光学胶的中间开始，慢慢地往边缘刮。
这就好比是给它做个按摩，让它和部件贴合得严严实实的。
刮的时候不能太用力，不然会把光学胶刮坏的，那就像把一件漂亮的衣服给扯破了一样糟糕。
等把光学胶和这个部件贴合好了，就可以把另一个部件拿过来了。
这个部件也要像之前那样干干净净的哦。
然后慢慢地把这个部件和已经贴了光学胶的部件对好位置，就像拼图一样，要严丝合缝的。
对好位置之后呢，轻轻按压，让它们靠oca光学胶紧紧地粘在一起。
这个按压的过程就像是给两个小伙伴一个紧紧的拥抱，让它们之间没有一点缝隙。
在整个使用oca光学胶的过程中，环境也很重要呢。
就像我们人在舒适的环境里干活才有效率一样，oca光学胶也喜欢在干净、温度和湿度都合适的地方工作。
要是在一个灰尘漫天或者湿度太大的地方，那它可能就会闹小脾气，粘贴的效果就不会那么好了。
其实呀，使用oca光学胶就像是一场小小的手工冒险。
每一个步骤都像是一个小关卡，要小心谨慎地去对待。
就像我们小时候搭积木，一个不小心，整个积木塔就可能会倒。
OCA光学胶产生气泡原因分析与改善方法使用真空贴合机贴合完后，贴合面容易留下气泡，大部分可以通过脱泡脱除，但20%左右的机率会留小单点的小气泡，这种小气泡有两种类型：1，脱泡不良2，汽包反弹（Delay Bubble）脱泡不良：一次脱泡后留下的小气泡很难再次脱掉，因为气泡缩小了而相对面积下的OCA 光学胶变大了，形成围墙效应，也就是说压力无法有效传递到小面积的气泡上，导致无法脱泡完成，可以使用单点压力脱泡的来解决这个问题。
汽包反弹（Delay Bubble）:汽泡反弹指的是脱泡完成后立即或某一段时间之后又再次复发的气泡，产生的原因归纳为两种特性：1，挺性型再发气泡2. 内应力型再发气泡挺性型再发气泡：G+G贴合施压后随之对TP 油墨段差产生压力，TP材质挺性不会消失，所以在油墨边缘就会产生挺性型再发气泡，单点压力脱泡可以消除，但TP挺性却永远存在，这就有再次再发的可能性。
这里我们使用”脱泡缓慢泄压”的方式有效减少TP挺性应力与OCA光学胶应力回复的不平衡现象。
另外，通过调整脱泡机参数，通常减少脱泡压力和降低脱泡温度对减少汽包反弹有益。
脱泡缓慢泄压:脱泡缓慢泄压一般我们脱泡机的动作是压力或温度同时或分时产生，然后再依时间设定开始脱泡程序，直到脱泡时间完成同时降温减压，依照设定压力及脱泡机排气设计不同泄压的时间由30sec~60Sec不等！这样的泄压程序有一个很大的盲点就是TP并不会因为压力及温度造成多大的改变，而OCA光学胶对于温度压力却很敏感，所以当压力快速释放的当下，TP的挺性很快会回复，但暂时被胶的粘性牵制住了！然而OCA光学胶的挺性恢复就很慢了。
这样当脱泡Module 一离开脱泡机，OCA光学胶还残留一定的核心温度，内应力较小就很容易会被TP 挺性应力拉开产生小气泡，这里多数是原来就有气泡的地方，而内部确实也有少量的空气质量，这种称谓稀出现象。
缓慢泄压;改变泄压程序先保持温度不变，再以每秒钟较少0.03Kg的的泄压速度直至无压力为止.应力型再发气泡:这种类型的Delay Bubble 是最麻烦的类型，这类型的再发气泡是由OCA胶及OCA胶与TP/LCM夹层的Particle（杂质）引起的，但不是所有的Particle 都会产生这种类型再发气泡，也与Particle 的尺寸大小无关，无法根据单纯的量测筛选作防治，主要的关键点在于Particle 的立体形状，一般立体的Particle 容易产生气泡。

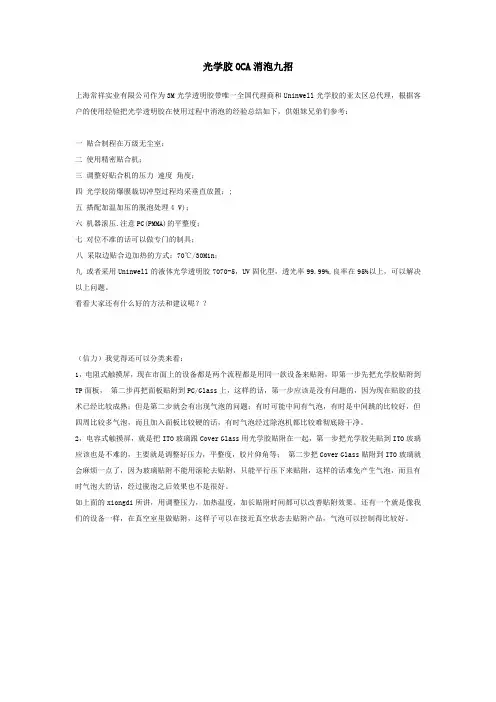

光学胶OCA消泡九招上海常祥实业有限公司作为3M光学透明胶带唯一全国代理商和Uninwell光学胶的亚太区总代理，根据客户的使用经验把光学透明胶在使用过程中消泡的经验总结如下，供姐妹兄弟们参考：一贴合制程在万级无尘室；二使用精密贴合机；三调整好贴合机的压力速度角度；四光学胶防爆膜裁切冲型过程均采垂直放置；;五搭配加温加压的脱泡处理4 V)；六机器滚压.注意PC(PMMA)的平整度；七对位不准的话可以做专门的制具；八采取边贴合边加热的方式：70℃/30Min；九或者采用Uninwell的液体光学透明胶7070-5，UV固化型，透光率99.99%,良率在95%以上，可以解决以上问题。
看看大家还有什么好的方法和建议呢？？（信力）我觉得还可以分类来看：1，电阻式触摸屏，现在市面上的设备都是两个流程都是用同一款设备来贴附，即第一步先把光学胶贴附到TP面板，第二步再把面板贴附到PC/Glass上，这样的话，第一步应该是没有问题的，因为现在贴胶的技术已经比较成熟；但是第二步就会有出现气泡的问题；有时可能中间有气泡，有时是中间跳的比较好，但四周比较多气泡，而且加入面板比较硬的话，有时气泡经过除泡机都比较难彻底除干净。
2，电容式触摸屏，就是把ITO玻璃跟Cover Glass用光学胶贴附在一起，第一步把光学胶先贴到ITO玻璃应该也是不难的，主要就是调整好压力，平整度，胶片仰角等；第二步把Cover Glass贴附到ITO玻璃就会麻烦一点了，因为玻璃贴附不能用滚轮去贴附，只能平行压下来贴附，这样的话难免产生气泡，而且有时气泡大的话，经过脱泡之后效果也不是很好。
如上面的xiongdi所讲，用调整压力，加热温度，加长贴附时间都可以改善贴附效果。
还有一个就是像我们的设备一样，在真空室里做贴附，这样子可以在接近真空状态去贴附产品，气泡可以控制得比较好。
【材料】怎么解决OCA光学胶的11种常见问题？OCA（Optical ClearAdhhesive）是用于胶结透明光学元件（如镜头等）的特种粘胶剂。
要求具有无色透明、光透过率在90%以上、胶结强度良好，可在室温或中温下固化，且有固化收缩小等特点。
就是具有光学透明的一层特种双面胶。
OCA光学胶是重要触摸屏的原材料之一。
是将光学压克力胶做成无基材，然后在上下底层，再各贴合一层離型薄膜，是一种无基体材料的双面贴合胶带。
它是触控屏之最佳胶粘剂。
01OCA光学胶的优点：1、减少眩光，减少LCD发出光的损失，增加LCD的亮度和提供搞的透射率，减少能耗；2、增加对比度，尤其是强光照射下的对比度；3、面连接有更高的强度；4、避免水印（学名:牛顿环）；5、产品表面更平整；6、无边界，扩大可视区域。
02OCA检验的设备与条件无尘室黑帕作业台、台灯、比对卡、手套、指套、无尘布、美工刀环境条件照度：2000+/-500Lux温度：20+/-5℃湿度：55+/-15%RH检验视距：30±5cm03OCA外观的检测手法1、从待检盒轻拿出一片成品，拿置台灯下进行检验2、考PET边缘拿去成品（非胶处）正面轻膜面与眼睛成30-60度角反光检验外观；顺时针从左起一圈检查边缘外观，由上至下检查膜面外观3、如有外观上可擦拭的项目：如有异物、残胶、脏污、指纹等；均用无尘布和环保去渍油轻擦排除4、产品竖立垂直，捏取PET边缘在台灯下做透光检验，顺时针从左起一圈检查轻重膜夹缝边缘，由上至下透光检查模内外观5、边缘毛刺或夹缝异物使用美工刀轻拨排除，并将排除物粘移至台面粘尘胶带上6、将检好的OK的产品放入OK盒转盒，不良品放入各不良品盒内7、周转盒产品满盒后，按要求点好数对齐后，产品开口向上竖起，轻膜朝开口处两次装入备好的成品盒内8、确认按要求包装后，无异装拱起等现象备注：因为气泡是属于会消除的异常现象，所以打入气泡不良品的成品可放置（放置时注明每一颗母材的批号，以便重检后良品的出货记录），等整批检验完毕后再重检一次（重检一次如有不良就算不良品）。
中文名称：UV胶清洗剂、触摸屏液态光学胶除胶剂、OCA除胶剂、触摸屏光学胶清洗剂
型号：1666-1，1666-2
规格：1L/瓶
性状：无色透明液体，具有微量挥发性。
产品特点：
1、快速彻底清除已固化的OCA和液态光学胶；
2、对触摸屏上的电路及油墨无任何腐蚀性；
3、去胶速度快，面板洁净度高；
4、回收利用率高，不良率低；
5、挥发性极小，可重复使用；
3、操作简单，使用方便。
操作方法：
1、把1666-1和1666-2分别倒入两个不同的器皿中，盖好器皿盖，然后把附着有胶体的工件放入1666-1中，盖好盖，浸泡2~5分钟，然后拿出工件放入1666-2中，浸泡2分钟，待胶体被分解变白，取出工件；
2、操作技工配戴好防化学溶剂型橡胶手套，朝一个方向轻撸胶体，胶体则会成片的脱离工件，干净彻底，丝毫不会损伤电路和油墨，并且对工件本身也不会造成任何损伤‘
3、若还有剩余少量胶体（比如油墨层上），可沾1666-1擦拭即可，最后用1666-2洁净工件，即可重新使用。
注意事项：
1、本品易燃，贮藏于阴凉通风处，需远离火源，按第六类危险化学品存放；
2、切勿放置于儿童可触及的地方，需远离儿童放置；
3、使用过程中禁止靠近火源或高温光源；
4、贮藏温度须高于零下10℃，低于45℃；
5、保持通风操作，若在密封的环境中使用时，建议戴上口罩；
6、已使用器皿中未用完的除胶剂切勿重新倒回包装瓶，以免受到污染。
触摸屏、液晶模组、偏光片上的残胶高效快速清除！
深圳拿铁科技最新研发的新一代光学胶去除剂，去除OCA 、水胶LOCA效果显著，高效环保等特点。
产品为无色透明液体，有淡淡的清香味。
主要用于在电容屏TP、LED液晶显示模组、LCD液晶显示屏、LCM液晶显示模块、TFT彩屏的生产及重工过程中，除去光学胶。
用于TP重工时，去除cover lens和senser上残留的oca光学胶，对senser完全无损伤。
针对目前市场上的主流的OCA/LOCA光学胶：3M、协力、索尼、拿铁、杜邦、LG、等光学粘胶，都有完善的除胶方案和良好的除胶效果。
只需几步，轻松搞定。
经过浸润后，呈膨胀脱落状
1
清除完毕2
3 OCA
光学胶清除液LOCA光学胶清除液。
OCA光学胶产生气泡的原因发布日期：2014年04月15日|触摸屏材料液态光学胶(俗称水胶或LOCA)的主要原因是因为，水胶相比OCA胶带来说，更能适应高度差和表面不平整的问题，也就能更好的解决气泡问题。
当然其生产成本优势也是各位老板考虑的主要原因。
这里分享一下使用水胶贴合解决气泡的几个小窍门，希望能够抛砖引玉。
气泡问题主要产生有几个方面的原因。
1，OCA光学胶胶体本身有气泡。
这主要是由于分装时引起的。
解决办法：存储时将产品静置竖放。
使用时最好也能静置1~2个小时(根据胶水的粘度不同)，再进行使用。
2，点胶量没有计算好。
点胶量过多容易溢胶。
点胶量过小，容易造成产品貌似已经全部有胶，固化过后，胶体回缩，造成边缘气泡。
解决办法：根据实际工艺，比如给压力贴合，或不给压力贴合。
产品尺寸，胶体粘度，胶体密度，所需厚度等条件，科学计算点胶量。
使用可以控制点胶量的设备。
如果实在没有设备，宁多勿少。
3，点胶路径。
点胶路径没有设计好。
造成有“口”型施胶点，空气被胶水包围，没有地方排放，导致形成气泡。
解决办法：设计较好的点胶路径，避免“口”型施胶点的产生。
目前较流行的点胶路径是双“Y”或“工”字型。
4，贴合方法。
胶水贴在下方，形成凹形面，上方面板贴下来，造成空气排放不掉。
解决办法：将胶体点在sensor上，反过来由上往下贴合。
不要担心胶水会滴，因为胶水有粘性的。
这样胶体呈“凸”型，往下接触面板时，有点扩散至面，容易将气体排放。
5.气泡來源有:1. 水胶本身 2.点胶管路3. 胶的接触都要做好管制!。
专利名称：一种使用酸碱法清除部件上OCA胶的方法专利类型：发明专利
发明人：闵永刚,张增耀,刘屹东
申请号：CN201910519077.2
申请日：20190613
公开号：CN110180828A
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本发明提供了一种使用酸碱法清除部件上OCA胶的方法，把需要清理OCA胶的部件置于放有酸或者碱的容器中，OCA胶遇酸碱变硬，再通过浸泡在溶剂中使胶软化，反复几次从而达到把OCA 胶结构破坏，使胶剥离部件，快速简单清除OCA胶的目的，本发明所述的一种部件上OCA胶的清理方法，具有较好的使用价值，且成本低廉，易于实施，并且能够达到快速回收部件的目的，符合当今社会变废为宝的理念。
申请人：慧迈材料科技(广东)有限公司
地址：528000 广东省佛山市南海区狮山镇南海软件科技园(佛高科技智库中心B座1楼)
国籍：CN
更多信息请下载全文后查看。
为大家介绍光学胶OCA消泡技巧
OCA光学胶厂家为大家介绍光学胶OCA消泡技巧：
1、使用精密贴合机;
2、光学胶防爆膜裁切冲型过程均采垂直放置;
3、采用Uninwell的液体光学透明胶7070-5，UV固化型，透光率99.99%,良率在95%;
4、搭配加温加压的脱泡处理;
5、采取边贴合边加热的方式;
6、调整好贴合机的压力速度角度;
7、机器滚压.注意PC(PMMA)的平整度;
8、贴合制程在万级无尘室;
OCA光学胶要如何脱泡呢？
一：合适的脱泡温度，压力，时间，避免胶的边缘吸收太多的空气
二：TP和LCM个体表面是不会完全平整，毫无公差，再加上TP上油墨段差，所以在油墨边缘，TPVA区域边缘残留气膜是必定的；另外在G+G全贴合中，也会产生少量气泡。
三：脱泡的三大要素，温度，压力，时间。
主要是增加OCA胶的流动性及滋润度并产生适当的挤压压力，催化空气溶入现象来去除空气这个质量，空气质量不会排除或消失，只会扩散至OCA光学胶表面及融入OCA光学胶中。
OCA光学胶脱泡三大要素，温度，压力，时间。
1.时间：
使胶持续流动，催化溶入现象去除气泡
2.压力：
加速胶的流动，施压去除气泡，增加滋润度。
3.温度：
增加胶的粘度，加速胶的流动性，增加滋润度。
LCM与TP贴合中间的OCA光学胶会残留一定程度的空气质量，所以OCA光学胶贴合后必须要用脱泡机脱泡。
OCA光学胶厂家教您识别优质OCA光学胶三部曲：
第一，摸：试试它的粘稠度，粘性，太稀的胶属于次品。
第二，看：看他有无气泡、杂质，以此来识别它的透光率；
第三，闻：问问它的味道，以此来判断它的酸碱性，一般酸性越若的光学胶越好；。
