空气负离子发生器
空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善空气质量，可以促进身体健康，被誉为“空气维生素”。医学临床实践证明，它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效，因而在生活及医学界得以广泛应用。
本文介绍的是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮式放电针，结构简单，效果良好，安全可靠。市电电压在160－250V均能正常工作，且耗电极省，仅1W左右，因此可长期连续工作。
工作原理

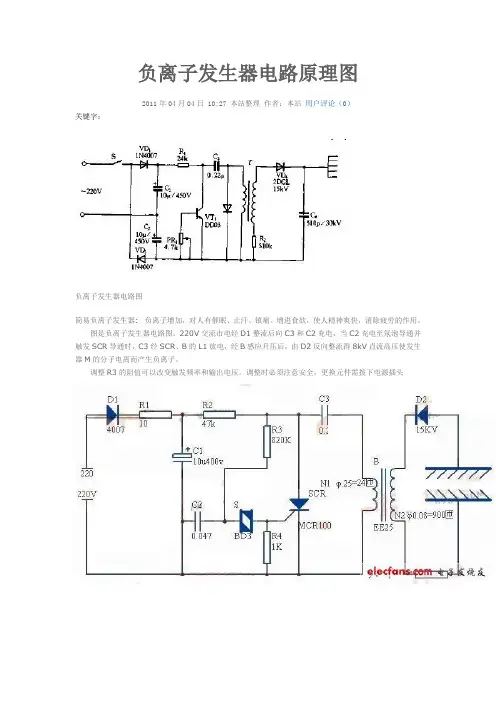

该负离子发生器电路见图1（点此下载原理图）。220V市电经
VD1、VD2和R1、R2的整流、限流，单向脉动电流控制VS的通断，产生振荡，经变压器T升压后，经VD3整流得到万伏左右的负高压，经放电针对空气放电，产生电离，生成负离子。
元器件选择与制作
元器件清单见下表。
编 号名 称型 号数 量
R1电阻22K 1/2W1
R2电阻27K 1/4W1
R3电阻2－4M1
0.1u/400V1
C1金属化纸介电
容
VD1、
VD2整流二极管IN40072
VD3硅堆18kV1
VS单向可控硅1A/400V1
T脉冲变压器自制1
T可用14吋黑白电视机行输出变压器改制，将低压绕组线圈全部拆除，用Φ = 0.35mm漆包线或丝包线绕28匝为L1，原高压包为L2，R3是防触电保护电阻，阻值为2—4MΩ。三枚放电针可用普通镀镍大头针，高压端引线要用黑白行输出高压线。
该电路只要元件良好，焊接无误，勿需调试即可正常工作。
负离子概念 空气是由氧、氮、水蒸气、二氧化碳等多种气体组成的气体混合物，在正常情况下，气体分子不带电（显中性），但在射线受热及强电场的作用下，空气中的气体分子会失去一些电子，即所谓空气电离，这些失去的电子称为自由电子，它又会与其它中性分子相结合，而得到电子的气体分子带负电，称为空气负离子。空气电离产生的自由电子大部分被氧气获得，形成负氧离子。 负氧离子在带有正电颗粒离子的污秽空气中发生中和作用，从面可以改善空气质量。另外，负氧离子能促进人体新陈代谢，提高免疫力，调节机能平衡，令人心旷神怡，被喻为“空气维生素”。空气的正、负离子，按其迁移率大小，可分为大、中、小离子，离子迁移率大于 0.14平方厘米/伏特×秒为小离子，而只有小离子、或称之为小离子团才能进入生物体，而其中的小负氧离子、或称之为小负氧离子团，则有良好的生物活性，吸入人体的多是以负氧离子团的水合物和碳酸根氧离子团的结合物为主。 负离子对人体的作用 科研人员研究了小的负氧离子团对人体的作用，它主要是通过肺部呼吸的三个途径： (1) 局部的可加速呼吸道上皮纤毛运动； (2) 体液的进入血液后，放出电荷，作用于细胞、蛋白质，进而氧化、抑制血液中的5-羟色胺； (3) 反射的刺激内感受器官、神经系统传导、而作用于大脑中枢神经及植物神经系统，其电荷通过血脑屏障，进入脑脊液，直到影响神经功能。 因此，负氧离子在医疗上，对早期高血压，闭锁性、痉挛性血管病变、神经衰弱、慢性胃炎、上呼吸道炎症、气管哮喘、萎缩性鼻炎、烧伤、阿夫他口腔炎等，均有疗效。并实验证明空气负离子可降低血中5-羟色胺含量，增强神经抑制过程；有镇静、催眠、降低血压作用，使脑电波频率加快，运动感觉时值加快，血沉变慢，使血液粘稠性降低、血浆蛋白、红细胞血色素增加，使肾、肝、脑等组织氧化过程增强，使肺部吸氧、排出二氧化碳功能增加，减少血糖及肌肉中的乳酸，提高网状内皮层系统的功能，促进体内合成和储存维生素，提高基础代谢，促进蛋白质代谢，加强免疫系统，对保健、促进生物生长、发育有好的功效。空气离子用于治疗的临床经验表明，负离子对某些疾病有比较明显疗效。例如对过敏性枯草热（花粉热），支气管哮喘，上呼吸道粘膜炎，溃疡性口腔炎，萎缩性鼻炎，高血压，神经官能症，偏头痛，失眠以及烧伤等，均能起到缓解轻症状及治愈效果。 例如，西德1962年用负离子治疗3000名支气管哮喘病人，在小于20岁年龄组中，83%治愈，15%显着好转，在40～60岁组中，53%治愈，44.6%大有好转：治疗800名儿童百日咳，全部痊愈。在苏联用负离子治疗支气管哮喘，治愈率达55%，症状显着改者达35%。我国用以治疗高血压84例，单一治疗有效率达到52.4%。几乎所有报道表明，用负离子直接作用于伤患处，能使分泌量和感染数显着少，恶臭控制，疼痛制止，加速痊愈，非一般药物治疗所能相比。 负氧离子对工业卫生环境的影响 由于小的空气正、负离子与荷电及未荷电的污染物相互作用、复合、扩散而影响着污染物的变化，或作为催化剂在化学反应过程中改变痕量气体的毒性，尤其对小至0.01祄微粒，在工业上难以除去的飘尘、亦有明显的沉降去除的效果。一些皮毛制作车间、控制空气负离子浓度为 1.5×105pcs/cm3时，尘埃可由0.42mg/m3降至0.05mg/cm3。其中一些小于10祄的飘尘，几乎是永久性悬浮于大气中的微粒，对人们危害最大、而在数量上又是占大气悬浮总粒子90%的这些微粒（这些粒子不受呼吸器官的纤毛阻挡，可穿过肺泡，直到血液及至全身而带来毒害），它们在空气离子的电荷作用下容易吸附、沉降，使得空气得到很好的净化。 负氧离子对生态环境的影响 在人造空气负离子的环境中，可明显见到设备、场地上飘尘的沉降，经测定空气的霉菌、细菌数可降低90%以上，据国外报道空气负离子能预防“新城疫”（鸡瘟病毒）的传播，对肉鸡饲养、增重、产蛋、孵化率均有显着增加，并可降低饲料用量，对牛、猪疾病预防、生长、发育亦有促进作用。章太戊等对小鼠S-180肉瘤影响观察结果，空气负离子有抑制生长作用，对小鼠吸入105～107/cm3浓度的空气负离子2天，每天2次，每次3小时，在水中运动耐力试验结果，死亡时间由209分钟延长至460分钟，水中耐受
学报,2003,26(3):176～1781 〔16〕张志梅,韩喜江,孙淼鑫1纳米级铜粉的制备[J]1精细化工, 2000,17(2):69～711 〔17〕Zhao Bin,Liu Zhijie,Zhang Z ongtao1Improvement of oxidation re2 sistance of ultrfine copper powders by phosphating treatment[J] 1Journal of solid chemistry,1997,30(1):157～1601 〔18〕Jacpuse Van Vontergherm,et al1[J]1Nature,1986,322(14):623～6251 〔19〕Suryanara R,Frey Claire A1Mechanical poperties of nanocraystalline copper produced by solution phase synthesis[J].J Mater Res,1996,11(2):439～4481 〔20〕黄均声,任山,谢成文1化学还原法制备纳米铜粉的研究[J]1 材料科学与工程学报,2003,21(1):57～591 〔21〕张虹,白书欣,赵询1化学还原法制备纳米铜粉[J]1机械工程材料,1998,22(3):33～371 〔22〕蔡梦军,赵斌,刘志杰1超细铜粉的水合肼还原法制备及其稳定性研究[J]1华东理工大学学报,1997,23(3):372～3761 〔23〕Sano K azushi,Ehara Atsushi1Manufacture of copper powder with narrow particle size distribution and the copper powder therefrom [P]1J P2001240904A12001-09-241 〔24〕Lisicecki I,Billoudet F,Pilemi M P1Synthesis of copper nanoparti2 cles in gelified micromulsion and in reverse micelles[J]1J Mol Liq, 1997,72(1):251～2611 收稿日期:2003-12-06 利用钕铁系永磁体的高效率发电机 日本 ?≤ (神奈川县厚木市)公司新近开发成功,利用钕铁系永磁体并借助于空气控制方式的汽车用高效率发电机,这种发电机能在输出电压保持恒定的条件下得到90%的发电效率。该新型发电机在其磁路中设置了能增减空气的机构,适应其转速变化和负载变化通过增减气隙控制磁力已成功地将输出电压保持恒定,从而使得传统的转子式发电机的效率大为提高。当前已制造成功315kW和515kW两个功率型号的汽车用发电机,适用于混合型电力汽车以及耗电量很大的载重汽车,还可用于风力发电等许多领域。(启 明取自日刊《工业材料》,2003,51(12):9) 能发出负离子的一种功能材料 日本大阪市的本庄化学公司桑尼科学研究所发现岩手县所产的角闪石、微斜长石等矿石中所含的钾成分能放出负离子,因此他们采用这种矿石加工成微细粉末(粒径<5μm)并且与树脂之类粘结剂混合后加工制成了具有特殊功能(能放出负离子)的功能材料,已经确认这种材料具有除菌、抗菌和消臭等多种效力,可广泛用于生产纤维、涂料以及床上用品等等。据日本电力中央研究所的试验研究证明这种粉末与3%～5%(质量)的PP(聚丙烯)树脂混合后加工的制品,每1cm2每秒可产生1700～2500个负离子。目前试制品的售价为1万日元/kg。(启 明取自日刊《工业材料》,2003,51(12):13) 锂系高密度贮氢材料和新型超导材料 金属锂是在室温下固体金属中最轻的金属,它的密度只有铁的1/15,镁的1/3。轻和离子半径小以及大的离子化倾向等特殊的性能,因而已被开发成功锂原电池和锂离子蓄电池等功能器件而在日常生活当中获得广泛应用。最近,根据锂与氢的反应性特点,科学界已开始关注高密度贮氢材料LiBH4和LiN H4,以及新型超导材料Li x BC(-H)和LiBH3等新材料的研究开发工作。(启 明取自《まて あ》,2003,42(11):822) 强度极高且易于加工的新型合金 日本东北大学金属材料研究所最近开发成功一种强度极高又很容易加工成形的新合金,它是以钴和铁为主要成分,并含有钽金属和硼非金属元素的合金,其强度高达49MPa(500kg/mm2)以上,并且在400℃保温后继续加热到650℃以上时变得很容易加工。这种合金的耐蚀性能比得上高级不锈钢的耐蚀性,可望用作高能吸收材料、机械零部件以及工具等方面。该研究所的所长井上明久先生指出:这一新合金具有惊人的高强度同时还兼备了易于加工的相互矛盾的特性。这一合金即使加工成很细小的制品仍能保持很高的强度,故而有可能作为纳米技术用的原材料获得应用。(启 明取自日刊《工业材料》,2003,51(12):11) 43金属功能材料 2004 年 ? 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved. https://www.doczj.com/doc/8a842923.html,
负离子的发展史 18 世纪，物理学家库仑实验发现，绝缘的金属导体所带的电荷会在大气中消失。物理学家伦琴和贝克勒尔研究发现，电解质溶液中的气体带有正极性或负极性的电荷微粒，由于这些带电微粒的存在，使气体具有导电的性能。物理学家艾斯特尔、盖特勒和威尔逊也用大气导电性的理论对库仑的实验结果作出解释。这种空气中的导电微粒，被物理学家法拉第称为“离子”，“空气离子”因而得名。 经历100多年后，J .Thomson第一个以公式方法来表达离子的特性，同时建立了正、负离子的模型，接着Eiseer和Geieel两人证明了离子的存在，即带有正、负电荷的粒子，其粒径略大于分子的直径。1905年Langerin在大气中发现了第二种离子称为Langerin离子或大直径带电粒子，又称为重离子。到1909年A.Pouer发现了第三种离子即中等直径的离子，称之为中离子。到20世纪30年代德国Dessauer开创了大气正、负离子生物的研究。他首先使用了电晕离子发生器，从此形成了关于负离子生物效应的第一次研究高潮，有数以百计的论文，研究和实验报告，证明了负离子对人体有明显的有益作用，而正离子则相反，特别对人的血压和新陈代谢有明显的破坏作用。这些研究由于发生第二次世界大战而终止。美国加州大学的 ALbeter Pani Kragan教授和他的研究小组开创了离子生物效应的微观研究与实验，把对空气负离子的研究推向了第二次开发与使用的高潮。 Kragan教授做了大量的动植物和人体试验，从人体的内分泌和机体内部循环及各种酶的生成反应等方面去论证负离子是如何影响人体和动植物的，是如何产生各种生物效应的。世界各国许多研究者也在他们各自研究的基础上，进行了以上的试验，认为负氧离子有明显的生物效应。目前国外已开发出不少新型负离子发生器以供实验研究与在空调房间和医疗卫生领域中使用。 从 1889年德国科学家Elster和Gertel发现了空气负离子的存在，德国物理学家Philip Leonard博士第一个在学术上证明负离子对人体的功效，到1902年Asamas等肯定了空气离子存在的生物意义.1903年俄罗斯学者发表了用空气负离子治疗疾病的论文，相继1932年美国RCA公司Hamsen发明了世界上第一台医用空气负离子发生器，半个世纪以来，空气负离子研究在欧、美、日各国已经历了很长的发展、应用阶段。我国自1978年由伊朗的沙啥瓦特博士引进一台电子仪器——生物滤器(biological filter)，即我国负离子发生器的前身，至今我国空气负离子的研究已经历了80年代初、90年代初两个发展高潮。近代生物医学进展、动物试验研究结果、环境意识的深化及空气离子测试仪器的完善，推动着空气负离子作用机理的研究、空气负离子发生器的生产、应用。负氧离子在医疗上已成为一种辅助医疗手段，在旅游生态环境评价中空气负离子浓度已列为衡量空气质量的一个重要参数。对于要建立一个舒适的环境，空气负离子存在的效应已带给人们揭开一个新的认识水平。 我国多省的气象台每天有负离子浓度预报，每个地方受地理条件特殊性影响而含量不同。公园、郊区田野、海滨、湖泊、瀑布附近和森林中含量较多。因此，当人们进入上述场地的时候，头脑清新，呼吸舒畅和爽快。进入嘈杂拥挤的人群，或进入空调房内，则使人感觉闷热、呼吸不畅等，因此它又被称为“空气维生
皮肤才是负离子发生器的最好鉴别师 摘要：让皮肤吸收负离子才是充分发挥其功效的最大屏障，负离子发生器在人工生成小粒径负离子技术得以突破后，正式摆脱了在净化空气时的低效以及在人体疗养时的无为，在居室中营造出与大自然同样的负离子森林浴环境，让空气更适合畅快呼吸，让慢性疾病患者无论站坐躺卧，都能得到标本兼顾的疗养。 很多人在使用中会有这样的疑问，同样是负离子发生器，我的牌子比别人的更好，钱也多花了几千，为什么无论是净化空气还是疗养人体，效果都不及别人的十分之一？ 乱象丛生的负离子产品市场 从负离子被关注那一刻起，它的潜在价值就被很多人看好，于是，在没有行业统一标准的情况下，大量的生产厂家涌入。厂商的鱼龙混杂意味着产品质量的参差不齐，在如此混乱的环境中，“资历”就成了最简单粗暴的判断标准，于是很多人发现，自己的负离子发生器运转时有风机产生的噪音，有些为了避免这一状况干脆将负离子释放尖端外置……这一切绞尽脑汁的努力都只为了让人们在离机身较远的地方也能检测到负离子。在科学领域，“勤能补拙”的前提是不要将上限掩盖。传统负离子产品生成的是大粒径负离子，在净化除尘方面效果尚可，但由于只能靠呼吸进入人体，因而无法对人体产生彻底的疗养效果，这样的负离子发生器，价格再高、品牌再大，其对健康的贡献也只能如此而已。 生态负离子的80%是靠皮肤吸收 我们通常说的“吸天地之精华”，其实并非仅指呼吸，负离子同样如此。自然界中天然形态的负离子之所以能对人体的呼吸道系统、神经系统、心脑血管系统等周身各个系统产生充分的疗养功效，是因为它们多数是小粒径负离子，更易于透过人体血脑屏障被人体吸收。科学研究表明，人体对负离子的吸收作用80%是靠皮肤来实现，而其余20%才是呼吸进入人体的。所以，皮肤对负离子的挑剔，让它成为了负离子发生器能否增益人体健康的最终评审。传统负离子设备被皮肤拒之门外，而只有小粒径负离子才能更顺利进入人体，参与人体循环，20%和100%之间，效果相去甚远。 负离子发生器在人工生成小粒径负离子技术得以突破后，正式摆脱了在净化空气时的低效以及在人体疗养时的无为，在居室中营造出与大自然同样的负离子森林浴环境，让空气更适合畅快呼吸，让慢性疾病患者无论站坐躺卧，都能得到标本兼顾的疗养。那么，你的负离子发生器能不能通过皮肤的验收呢？
如文档对你有用，请下载支持！ 负离子发生器的主要作用 自然现象的启示，人们开始用人工的方法产生负离子，利用脉冲、振荡电器将低电压升至直流负高压，利用碳毛刷尖端直流高压产生高电晕，高速地放出大量的电子（e-），而电子并无法长久存在于空气中（存在的电子寿命只有nS级），立刻会被空气中的氧分子（O2）捕捉，形成负离子，负离子在强大的负电场作用下，迅速向周围空间扩散，正离子则被高压负电场所吸引而中和下沉。在电离过程中，负离子迅速向正极移动，带动了附近空气流通，形成一种所谓“离子风”，在极针的周围形成一个负电压，使未被电离的空气不断涌入，离子化的空气就不断地向外扩散。它的工作原理与自然现象“打雷闪电”时产生负离子的现象相一致。释放到周围的空气中，净化空气，改善人们的生活环境。这种用人工产生空气负离子的设备就称为空气负离子发生器或负离子发生器。 负离子发生器的主要作用：（1）改善睡眠：经负氧离子作用，可使人精神振奋，工作效率提高，还可改善睡眠，有明显的镇痛作用。（2）制造活性氧：负氧离子能有效激活空气中的氧分子，使其更加活跃而更易被人体所吸收，有效预防“空调病”。（3）改善肺功能：人体吸入携氧负离子后，肺可增加吸收氧气20%，而多排出15%的二氧化碳。（4）促进新陈代谢：激活肌体多种酶，促进新陈代谢。（5）增强抗病能力：可改变肌体反应能力，活跃网状内皮系统的机能，增强肌体免疫力。（6）杀菌功能：负离子发生器在产生大量负离子的同时会产生微量臭氧，二者合一更易吸附各种病毒、细菌，使其产生结构的改变或能量的转移，导致其死亡。除尘灭菌，减轻二手烟危害更有效。环保健康看得见。（7）清新空气、消烟除尘：带负电荷的负离子与漂浮在空气中带正电荷的烟雾粉尘进行电极中和，使其自然沉积。（8）保护作用：中和电视、电脑的高压静电，在其前面形成一层负离子保护层有效减少电视、电脑产生的高压静电对眼睛的伤害，有效预防近视，同时减少灰尘对电视、电脑的损害。（9）负离子可以加强头发的保湿度，一般情况下头发表面呈散开的鱼鳞状，负离子可以使头发表面散开的鱼鳞状收复从而使头发看上去更具光泽，同时可以中和头发之间存在的静电防止头发开叉。 目前，已经出现了一些负离子生成产品。随着技术的不断研发，产生了更加先进的产品，如森肽基负离子生成机拥有两大专利技术，克服了其他产品有臭氧等杂志产生、作用范围小、浓度达不到起作用的标准等缺陷。
负离子如何产生的 物理学中我们都知道，物质是由分子组成的，分子是由原子组成的，原子是由原子核及围绕其旋转的电子组成，得到电子时显负电性，失去电子时显正电性，我们把正负电子运动现象称为：离子现象。自然状态下，空气分子的极性呈中性，即：不带电荷。但在宇宙射线、紫外线、微量元素辐射、雷击闪电等作用下，空气分子会失去部分围绕原子核旋转的最外层电子，使空气发生电离，逃逸原子核束缚的电子称为：自由电子，带负电荷。当自由电子与其它中性气体分子结合后，就形成带负电荷的空气负离子。以上是自然现象中产生的负离子。随着人工负离子生成技术的产生和发展，据新华社和光明日报等媒体报道，目前人工产生的负离子已达生态级负离子时代，可产生易于进入人体的小粒径负离子。 广西巴马世界长寿之乡的存在让负离子对人体的保健作用得到了最好证明，研究发现，巴马地区人口百岁率之所以高，很重要的一个原因就是当地负离子浓度高，可达3万/cm3。在巴马，几乎找不出一个糖尿病、高血压甚至癌症患者，大部分老人无疾而终，而糖尿病患者在此地居住月余，就基本上可以不用再打胰岛素。巴马负离子最高的百魔洞负氧离子浓度高达17万/cm3，很多得了癌症的病人付费在这里呼吸负离子。基于负离子的作用，它又有“空气维生素”之称。无数临床研究发现，负离子可以改善神经衰弱、失眠，通畅心脑血管，降低血液粘稠度，提高人体免疫力，对改善失眠、哮喘，缓解高血压、糖尿病等顽疾具有显著疗效，相关研究在陈景藻主编的《现代物理治疗学》以及清华大学林金明教授主编的《环境、健康与负氧离子》等著作中都有详细阐释。 空气负离子又称负氧离子，是指获得1个或1个以上的电子带负电荷的氧气离子。空气主要成分是氮、氧、二氧化碳和水蒸气。氮占78％，氧占21％，二氧化碳占0.03％，氮对电子无亲和力，只有氧和二氧化碳对电子有亲和力，但氧含量是二氧化碳含量的700倍，因此，空气中生成的负离子绝大多数是空气负氧离子。它是空气中的氧分子结合了自由电子而形成的。自然界的放电(闪电)现象、光电效应、喷泉、瀑布等都能使周围空气电离，形成负氧离子。负离子具有极佳的净化除尘，减少二手烟危害、改善预防呼吸道疾病、改善睡眠、抗氧化、防衰老、清除体内自由基、降低血液粘稠度的效果，在医学界享有“维他氧”“空气维生素”“长寿素”“空气维他命”等美称。 医学研究表明：对人体有医疗保健作用的是小粒径负离子。因为只有小粒径的负离子才易于透过人体的血脑屏障，发挥其生物效应。小粒径负离子具有迁移距离远，活性高的特点，空气负离子按其迁移距离和粒径大小分为大，中，小三种离子。对人有益的是小离子，也就是小粒径负离子。目前，人工生成生态级小粒径负离子主要依赖两项技术，负离子转换器技术和纳子富勒烯负离子释放器技术，这两项国际领先的技术突破了负离子行业发展的瓶颈，使人工生成小粒径负离子成为可能。 大自然中的空气负离子之所以造就众多长寿村，是因为小粒径的负离子比例高，小粒径的负离子由于活性高、迁移距离远从而在长寿地区上空形成负离子浴环境，目前很多负离子家电之所以效果不佳，是因为采用传统负离子生成技术很难生成小粒径的生态负离子。对人体的医疗保健作用一般，只有除尘降尘作用，一般用在空气净化领域较多。
三种人工方式得到负离子，人造负离子有益健康吗 一般而言，人每天需要约130亿个负离子。而我们的居室，办公室、娱乐场所等环境，只能提供约1亿~20亿个。这容易导致肺炎、气管炎等呼吸疾病。集中采暖以及冷气设备的空调系统，负离子常被驱除。合成纤维、地毯带有正电荷易吸收负离子，钢筋、纤维板也都吸收负离子。 自然界中有大量负离子存在，但是城市空气污染严重，人们难以呼吸到含大量负离子的“清新空气”。于是，负离子空气净化器也就腾空出世了。近年来很多家电厂家都热衷于把自己的产品与负离子联系在一起，一时间，负离子几乎成了广告流行语。 殊不知，有相当一部分人并不了解负离子，更不要说对健康有益的道理。有实验表明，带负电荷的空气中的氧分子和微小的水分子结合即可生成负离子，通过肺进入血液以后可以增进人体的新陈代谢，瀑布、森林之所以给人神清气爽的感觉就是这个道理。 有三种方法可以人工方式得到负离子，即像瀑布那样靠浪花冲击的能量产生负离子的“浪花型”、通过给加湿器施加大电压击穿空气绝缘的“电晕放电型”和利用放射性矿物质的放射能产生负离子的“射线型”。就三种类型的结论而言，“浪花型”的负离子来自大自然，效果自不必说，“电晕放电型”在家电产品中的使用越来越广泛。不过，据台湾大学一项最新的研究发现，许多负离子家电在产生负离子的同时也会产生臭氧，有些负离子产品产生的臭氧要比正常浓度多5～6倍。当人们长时间使用负离子产品时，臭氧在室内空气中的浓度就会加大，而负离子在空气中的含量也会相应地上升，这时超量的人造负离子和臭氧都会刺激咽部、鼻腔和肺部，最终可能会导致肺炎等疾病。另外，所有人造负离子产品还有高压辐射的危害，为了更明显的除烟试验，不断加大电压释放，基本看到有作用的产品电针释放的电压都是在1000伏~7000多伏不等，有的甚至是上万伏。 总之，产生的方式不同，所含的化学成分也不一样，但是不论哪一种都达不到瀑布、森林中的负离子效果。 省气象局发布有关监测数据，助力绿色出行 知道了大气负离子的好处，更多的人开始在这瞬息万变的世界里寻觅它们的行踪。2012年5月，湖南省气象局首次对公众发布大气负离子监测数据，公众登录湖南气象网就可以查询空气质量，实时了解从长沙暮云郊区监测点监测到的大气负离子浓度。当时发布的只是一个站点的数据，时至今日，湖南省气象局已经在全省建立了21个站点专门追踪和监测大气负离子的数量，这些数据将在6月初陆续在湖南气象网、各电视台天气预报节目中以不同的形式发布监测数据，为公众低碳生活、绿色出行支招，从本质上倡导健康的生活方式。 今年5月，针对暴雨过后大气负离子激增的情况，湖南省气象局分别在20日、21日、27日通过手机短信对公众发布大气负离子的科普知识，提醒公众多到户外吸取“大气维生素”，增强免疫力。同时，在湖南卫视、湖南都市频道、湖南经视、气象频道的天气预报节目中都开展了负氧离子科普宣传。6月3日，湖南卫视旅游天气预报节目正式发布了湖南省大气负
空气中的正负离子按照迁移率的大小分为大、中、小三种离子。小粒径的负离子具有良好的生物活性，易于透过人体血脑屏障，进入人体发挥其生物效应。 广西巴马世界长寿之乡的存在让负离子对人体的保健作用得到了最好证明，研究发现，巴马地区人口百岁率之所以高，很重要的一个原因就是当地负离子浓度高，可达3万/cm3。在巴马，几乎找不出一个糖尿病、高血压甚至癌症患者，大部分老人无疾而终，而糖尿病患者在此地居住月余，就基本上可以不用再打胰岛素。巴马负离子最高的百魔洞负氧离子浓度高达17万/cm3，很多得了癌症的病人付费在这里呼吸负离子。基于负离子的作用，它又有“空气维生素”之称。无数临床研究发现，负离子可以改善神经衰弱、失眠，通畅心脑血管，降低血液粘稠度，提高人体免疫力，对改善失眠、哮喘，缓解高血压、糖尿病等顽疾具有显著疗。 清华大学博导、中科院专家林金明教授所著的《环境健康与负氧离子》一书中如下定义：空气的正、负离子，按其迁移率大小可分为大、中、小离子。离子迁移率大于0.4 cm2/（V`s）为小离子，小于0.04 cm2/（V`s）为大离子，介于s两者之间则为中离子。接近分子大小的荷电原子团或分子团，都属于小的空气离子。这些小的空气离子具有高的运动速度，在大气中互相碰撞，又不断聚集，形成大离子或中离子。 只有小离子、或称之为小离子团才能进入生物体。而其中的小负氧离子、或称之为小负氧离子团，则有良好的生物活性。 负离子的产生原理主要有以下几种： 1．大气受紫外线，宇宙射线，放射物质，雷雨，风暴，土壤和空气放射线等因素的影响发生电离而被释放出的电子经过地球吸收后再释放出来很快又和空气中的中性分子结合，而成为负离子，或称为阴离子。自然界的负离子（也就是在身体内起好的作用和还原作用的负离子）有很大的抗氧化效果与还原力。 2．瀑布冲击，细浪推卷暴雨跌失等自然过程中水在重力作用下，高速流动，水分子裂解而产生负离子。物质分子形态转换过程。 3．森林的树木，叶枝尖端放电及绿色植物光合作用形成的光电效应，使空气电离而产生的负离子。 4．部分地壳岩石能够释放出一定的负离子。 5.通过人工负离子生成技术产生生态级小粒径空气负离子，模拟自然界雷电高压电离空气产生负电子，以空气中的氧气、二氧化碳等作为载体传播。 对于每个正负离子而言，它的寿命是短暂的，一般只存在几十分钟。空气中负离子的多少，受地理条件特殊性影响而含量不同。公园、郊区田野、海滨、湖泊、瀑布附近和森林中含量较多。因此，当人们进入上述场地的时候，头脑清新，呼吸舒畅和爽快。进入嘈杂拥挤的人群，或进入空调房内，则使人感觉闷热、呼吸不畅等。一般而言，人每天需要约130亿个负离子，而我们的居室，办公室，娱乐场所等环境，只能提供约1——20亿个。这种供求之间的巨大反差，往往容易导致肺炎，气管炎的呼吸疾病。集中采暖以及冷气设备的空调系统，负离子常被驱除。合成纤维、地毯带有正电荷易吸收负离子。钢筋、纤维板都吸收负离子。空气负离子能还原来自大气的污染物质、氮氧化物、香烟等产生的活性氧（氧自由基）、减少过多活性氧对人体的危害；中和带正电的空气飘尘无电荷后沉降，使空气得到净化。 负离子不仅能促成人体合成和储存维生素，强化和激活人体的生理活动，因此它又被称为"
空气负离子发生器原理设 计与制作电路图 Revised by BLUE on the afternoon of December 12,2020.
空气负离子发生器原理设计与制作_电路图 空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善空气质量，可以促进身体健康，被誉为“空气维生素”。医学临床实践证明，它对呼吸系统、循环系统以及神经 方面等疾病均有辅助疗效，因而在生活及医学界得以广泛应用。 本文介绍的是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮式放电针，结构简单，效果良好，安全可靠。市电电压在160－250V均能正常工作，且耗电极省，仅1W 左右，因此可长期连续工作。 工作原理 该负离子发生器电路见图1 220V市电经VD1、VD2和R1、R2的整流、限流，单向脉动电流控制VS的通断，产生振荡，经变压器T升压后，经VD3整流得到万伏左右的负高压，经放 电针对空气放电，产生电离，生成负离子。 元器件选择与制作 元器件清单见下表。 编号名称型号数量R1 电阻 22K 1/2W1R2电阻27K 1/4W1R3电阻2－4M1C1金属化纸介 电容 400V1VD1、VD2整流
二极管 IN40072VD3硅堆18kV1VS单向可控硅1A/400V1T脉冲变压器自制1 T可用14寸黑白电视机行输出变压器改制，将低压绕组线圈全部拆除，用Φ = 漆包线或丝包线绕28匝为L1，原高压包为L2，R3是防触电保护电阻，阻值为2—4MΩ。三枚放电针可用普通镀镍大头针，高压端引线要用黑白行输出高压线。 该电路只要元件良好，焊接无误，勿需调试即可正常工作。
负离子产生技术 摘要：本文介绍了什么是负离子，以及负离子的发生及工作原理，介绍了负离子的作用和发生机理。负离子对人体健康及我们的生存环境很重要，所以将被广泛地应用在各个技术领域中。 关键词：负离子负离子发生器原理 负离子，又称“活性氧”或“空气维生素”，它如同阳光、空气一样是人类健康生活不可缺少的一种物质。科学研究表明：负离子在空气中的含量是决定空气质量好坏的一个重要因素，空气中含有适量的负离子不仅能高效地除尘、灭菌、净化空气，同时还能够激活空气中的氧分子而形成携氧负离子，活跃空气分子，改善人体肺部功能，促进新陈代谢，增强抗病能力，调节中枢神经系统，使人精神焕发、充满活力等等。 在“负离子”概念出现后，先知先觉的商家便将焦点放在“人工制造”的可能性。人一进公园，就会觉得心旷神怡，除了视野开阔外，一个很重要的原因是这里空气清新，有丰富的负氧离子。 根据自然现象的启示，人们开始用人工的方法产生负离子，释放到周围的空气中，净化空气，改善人们的生活环境。这种用人工产生空气负离子的设备就称为空气负离子发生器或负离子发生器。 一、负离子发生器的构成 负离子发生器一般由本体、电晕线发射端、接地端、电源输入端构成。 本体：是由塑料材料作为外壳，采用阻燃环氧树脂封装而成的高压绝缘体。本体外壳通常采用PBT(聚对苯二甲酸丁二醇酷)或PEI(聚乙醚)注塑成型，材料必须耐高温超过200℃，阻燃绝缘。 电晕线发射端：通常采用金属针或碳纤维。 接地端：采用铜片与地相连。 电源输入端：电源供电导线。
图1、负离子发生器组成 如图1所示，交流电压经过降压、整流、滤波，成为直流电，再经振荡器、放大电路、开关管，经高压磁包去控制放电极针产生负离子。高压磁包即高频变压器，高压包内有高压硅堆对其逆变电压进行整流，因此其输出的是经过整流的直流电。凡是逆变的电流都属交流的一种，变压器的储能和释放能量时的电流方向是相反的。电流方向固定不变化的电流才叫直流电。逆变有单端、桥式几种，有单端正激式、单端反激式、半桥式、全桥式等多种。 二、负离子发生器的电路 具体电路图如图2所示。 三、负离子发生器的封装 高压磁包由于产生高压、高温，极易产生电火花，容易击穿周围电子元件，因此这里采用Tenon(铁氟龙)封装高压磁包。高压磁包外部被含有阻燃耐热性树脂的环氧树脂或者含有皿鳌(氨基甲酸乙酷)树脂的塑胶粉灌浇处理。PCB焊接(Soldering)面被塑胶粉覆盖的同时也能填充绝缘空隙部分;空隙部分被阻燃环氧树脂封填，避免了电路元件间的相互干扰，能够提高电路元件的使用寿命。 图2、负离子发生器的电路图
家用负离子发生器应解决的两大问题 来源：《中国发明与专利》 关键词：负离子发生器 摘要：家用负离子发生器与实验研究用负离子发生器不同，因其居家使用的特性，因此除产生负离子外，还应着重解决能够生成有效果的负离子和纯净的负离子这两大问题。 负离子发生器是一种能够生成并有效释放空气负离子的发生装置，早年间因负离子科学研究的巨大需求，广泛的应用于负离子实验研究领域。而近几年，随着空气负离子本身广谱高效的除尘净化和疾病治疗功效逐渐被权威机构认可，被市场广泛接受，家用负离子健康电器逐渐浮出水面，并引发了不错的市场行情。也因此，负离子发生器也开始被广泛的应用于家庭日常使用领域中。 因其居家使用、近距离接触人群使用等特点，家用负离子发生器与科学研究实验所用的负离子发生器还是有着较大的差异。就其本质而言，除个别要求极为严格的科学实验外，实验研究领域所采用的负离子发生器一般只需要能够生成足够数量的空气负离子，达到这一条件即可认为是合格的负离子发生器。但家用负离子发生器则不同，由于涉及家用电器行业标准、使用者身心健康等众多因素，因此家用负离子发生器还应着力解决以下两大问题。 第一是能够生成有效果的空气负离子。一般来说，消费者购买家庭用负离子发生器的主要目的是利用空气负离子净化除尘、疗养保健的功效进行室内空气治理和疾病治疗，因此，家用负离子空气净化器必须能够生成有效果的空气负离子。 首先我们知道，空气负离子按其粒径和迁移距离分类，可认为大粒径负离子(也叫重离子)、中粒径负离子和小粒径负离子(也叫轻离子)。而中科院、中国空气负离子暨臭氧研究学会等权威机构的研究表明，只有小粒径的空气负离子才更易于主动出击捕捉空气中的污染颗粒物和突破人体组织的血脑屏障，从而达到净化空气和疗养保健的功效。因此，家用负离子发生器所生成的空气负离子必须是小粒径的负离子。这就要求家用负离子发生器必须使用负离子转换器技术，使得人工生成的大粒径负离子转换为小粒径的负离子。 第二是能够生成纯净的空气负离子。由于家用负离子发生器长时间在家庭室内使用，因此必须保证所生成的空气负离子是纯净的空气负离子，不能伴随有臭氧、正离子等对人体有害的衍生物质。 但是传统意义上的负离子发生器再将负离子进行释放时，都会采用金属或普通碳纤维材料作为释放尖端，以上材料的电阻都比较大，因此在进行负离子释放时必须通过提高电压和电流的方式进行。此外，由于没有使用负离子转换器技术的负离子发生器生成的往往是大粒径、迁移距离近的负离子，因此需要内置一个风机，向外吹送空气负离子。在这两个过程中，就会有被高电流电离而产生的臭氧和风机运转时产生的电器正离子等有害产物。因此，要求家用负离子发生器在进行负离子释放时必须要采用较低电阻的释放材料作为释放尖端。目前在山东省济南市的一家负离子研发和生产企业所采用的纳子富勒烯(C60，超导材料、几乎无
森林空气中负离子含量与人体健康 1、据国内气象学家和生物园林学家测定，在不同区域森林公园中测得的空气负离子数字,采用模糊数学方法,将森林公园中空气负离子的评价分为4个等级，即很适宜(大于3 000个/ 立方厘米)、适宜(2 200～3 000个/立方厘米)、较适宜(1 100～2 200个/立方厘米、不适宜(600～1 100个/立方厘米).利用该标准对太白山森林公园和蒙山森林公园主要景区空气负离子进行了评价。 2、在我国南方选有代表性的森林游憩区，进行了森林环境中空气负离子水平研究,结果表明，(1)不同林分类型的森林环境中空气负离子水平差异较大。(2) 森林环境中空气负离子浓度与温度成显著负相关，与空气相对湿度成正相关。(3) 森林游憩区中水体对负离子水平的影响较大.其中动态水大于静态水，瀑布大于溪流。(4) 森林中空气负离子浓度还呈现出一定的日变化和年变化。(5) 建筑材料对空气负离子水平也有一定的影响。 3、利用在不同森林环境中测得的大量空气负离子浓度数字，采用标准对数正态变换法,制定出森林环境中空气负离子浓度的分级评价标准，将森林环境中空气负离子浓度水平分为六个等级，即大于3000个/立方厘米的为Ⅰ级。2000～3000个/立方厘米的为Ⅱ级。1500～2000个/立方厘米的为Ⅲ级。1000～1500个/立方厘米的为Ⅳ级。400～1000个/立方厘米的为Ⅴ级。400个/立方厘米以下的为Ⅵ级。 4、河南八里沟景区风光古朴、原始、天然，森林覆盖率达90%以上，有植物种类1700种，年平均气温14度，气候宜人。景区大气负离子含量达5000个/立方厘米，是一处“天然氧吧”。景区山体呈三级绝壁，剑峰千仞，沟壑奇幽，飞瀑鸣涧，潭瀑相连，林木葱茏，花草馥郁，猕猴嬉戏，群鹿呦呦，水瀑之声不绝于耳，独具“奇、险、秀、幽”之特点，是太行山水精华荟萃之地。 八里沟景区森林覆盖率达90%，植物有1100多种，景区内有七大险谷、三十六奇峰，处处皆有神秘奇异之感。这里汇萃了太行山水之精华，集奇、险、峻、秀、幽于一谷，自古
负氧离子发生器简介 摘要：负氧离子发生器是用来改善小气候环境的一项新技术，本文简介负氧离子的生理作用，负氧离子的产生作用，及其浓度的理论推算和简易检测。 人们漫步海滨时，心情格外舒畅，而在人口稠密的公共场所容易感到疲倦头晕。这是为什么?一个重要的原因是前者空气中负氧离子浓度较高，可高达104个/厘米3;后者在102个/厘米3以下，甚至接近于零。现代科学证明：大自然环境中的负氧离子浓度达4 X 103个/厘米3能使空气清新，使人们健康长寿。因此，增加空气中负氧离子浓度来改善小气候环境已成为新兴边缘科学——“电气候学”中的一项新技术。当负氧离子浓度达到105-106个/厘米3时，能治疗某些疾病(如神经衰弱、气管炎、高血压等)，疗效显著，因此，负氧离子疗法已成为物理疗法中的一种新方法。 一. 负氧离子的生理作用 人体本身就是一个复杂的奇妙的带电系统，原来人体的每一个细胞就是一个微电池，细胞膜内外有50-90毫伏的电位差。由于细胞膜非常薄，通过这层膜的电场强度高达105伏/厘米，细胞电池只有在不断地充电、放电情况下，我们的神经系统才能快速，准确地把视觉、听觉、味觉、嗅觉和触觉等感觉的信息传给大脑，并由大脑下达命令有关器官执行，以保持机体的正常活动。而细胞的充、放电过程则要借助于负氧离子的不断补充来维持，如果空气中的负氧离子太少，细胞得不到负氧离子的补充，细胞充放电过程的正常状态难于维持，就会影响人体的正常生理活动，甚至引起疾病。 二. 氧离子的生产机理 空气主要是由氮(占空气的78.09%)氧(占空气的20.95%)等气体组成。在正常情况下呈中性，但由于宇宙射线，紫外线，微量放射性物质的辐射，以及一些物理和化学反应等，会使空气中极少数中性分子(或原子)电离成自由电子和正离子，自由电子往往又同中性分子结合成负离子。由于各种气体原子(或分子)的电子亲和能的强弱各不相同，亲和能大的容易吸附电子生成负离子，氮的电子亲和能为 0~0.05电子伏特，氧的电子亲和能为1.13~1.47电子伏特，且在低层
负离子技术究竟触动了谁的利益? 随着研究的不断深入和现代医学的快速发展，已有100多年研究历史的空气负离子步入大众生活，广泛应用于空气净化及医疗保健领域。可仍然有人提出质疑，称空气负离子对室内环境并无净化作用、对人体的疗养保健作用缺乏可信证明，甚至有人不时抛出“负离子骗局”、“负离子的危害”等话题，置负离子于尴尬境地。 尽管从负离子的作用被发现到今天，大量兼具权威性与专业性的理论依据、检测报告、临床验证等都为负离子的作用提供了有力支撑，中国空气负离子暨臭氧研究学会、高科负氧离子研究所等权威机构也一再澄清网络谣言、证实负离子的实际效果。但网上关于负离子骗局或危害的负面信息依然猖獗，部分科研人员及负离子从业人员认为信息发布者动机不纯，试图误导、蒙蔽受众以达到自身目的。那么，负离子究竟触动了谁的利益?从以下事实中一一予以剖析。 不公正的竞争：传统净化技术对负离子技术的“排斥”与“偏见” 2017年央视《走近科学》栏目播出了针对室内空气净化的《室内除霾3.0》，使广大受众逐渐形成对于净化技术的新认知，“净化技术已经摆脱1.0滤网技术、2.0静电除尘技术，步入3.0负离子时代”。报道显示，无论是净化效果还是在净化面积上，负离子净化技术丝毫不逊色于其它净化技术，更是规避了传统技术有耗材、耗电量高、噪音阈值大等弊端，开创净化器行业的绿色节能环保时代。不止如此，我国中新网、新华社、光明日报等权威媒体均对于负离子技术进行广泛报道，将其誉为“重新定义空气净化”。 但鉴于空气净化主流技术不外乎滤网过滤、静电吸附、负离子主动捕捉污染物等方式，消费者选购产品时势必“非此即彼”，而作为传统净化技术的有力竞争者，负离子技术容易陷入“人红是非多”的旋涡，甚至无端遭受某些传统净化器技术利益既得者的“排斥”、“偏见”乃至恶意抹黑。此时，用户若受外界信
负离子发生器技术与负离子基础知识 1.什么是空气负离子? 空气是多种气体的混合物，其中主要成分是氮、氧、二氧化碳和水蒸气。通常，空气中的各种气体分子都很稳定，呈中性，即不带电。然而，由于自然界的宇宙射线、紫外线以及雷电、风浪、植物等的作用，会导致周围空气电离，产生负离子，也叫空气负离子。空气负离子实质上就是带负电荷的空气粒子。通常人们所说的空气负离子是指的负氧离子，它是空气中的氧分子结合了自由电子而形成的。自然界的放电(闪电)现象、光电效应、燃烧过程、喷泉、激浪、瀑布等都能使周围空气电离，形成正、负离子。 2.空气中负离于的多少与哪些因素有关? 在自然界的空气中，负离子的多少和气候、地理条件以及大气污染等有关，据测定：6-,9月份负离子浓度最高，1-3月份则最低，其余月份则介于两者之间。 在地球表面，负离子浓度一般为几千个／立方厘米。大城市剧场中，仅为10-30个／立方厘米，大城市房间一般为40-50个／立方厘米，街头绿化地带为100-200个／立方厘米，公园里为400-600个／立方厘米，郊外可达700-1000个／立方厘米，而在海滨、山谷、瀑布等处可高达到20000个／立方厘米以上。 3.空气负离子的多少对人体有什么影响? 空气负离子就象食物中的维生素一样，对人的生命活动有着很重要的影响，所以又称空气维生素。它能促进人体的生长发育和防止多种疾病，主要表现在： (1)对呼吸系统：改善肺功能。吸入负离子30分钟后，肺吸收氧气增加20％，排除二氧化碳增加约14．5％。 (2)对心血管系统：有明显的降压作用，可改善心肌功能，增加心肌营养，使周围毛细管扩张，皮温升高。 (3)对神经系统：可使人精神振奋，改善睡眠，有明显的镇静和镇痛作用。 (4)对新陈代谢：它能激活机体里的多种酶，吸收负离子后，可降低血糖、胆固醇、增加血钙、尿量、尿中氮和肌酐，加速骨骼生长，防止坏血病、佝偻病、维生素缺乏症。 (5)对血液：可使白血球、红血球、血红蛋白、网状红细胞和血小板增加，血沉减慢，球蛋白增加，PH升高，血凝时间缩短。 (6)对免疫能力：可改善机体的反应性，活跃网状内皮系统的机能，增加机体的抗病能力。
负离子简介 根据大地测量学和地理物理学国际联盟大气联合委员会采用的理论，空气负离子的分子式是O2-（H2O）n，，或OH-(H2O)n,或CO4-（H2O）n。这里所说具有环保功能的空气负离子主要指前两种小分子负离子。简单的说是指带负电荷的氧离子，无色无味。空气是由无数分子、原子组成的。 当空气中的分子或原子失去或获得电子后，便形成带电的粒子，称为离子；带正电荷的叫正离子，带负电荷的叫负离子。负离子是空气中一种带负电荷的气体离子，空气分子在高压或强射线的作用下被电离所产生的自由电子大部分被氧气所获得，因而，常常把空气负离子统称为“负氧离子”。 自然界空气负离子产生 大气受紫外线 宇宙射线，放射物质，雷雨，风暴，土壤和空气放射线等因素的影响发生电离而被释放出的电子经过地球吸收后再释放出来很快又和空气中的中性分子结合，而成为负离子，或称为阴离子。 瀑布冲击 细浪推卷暴雨跌失等自然过程中水在重力作用下，高速流动，水分子裂解而产生负离子。物质分子形态转换过程。 光电效应 森林的树木，叶枝尖端放电及绿色植物光合作用形成的光电效应，使空气电离而产生的负离子。 地壳岩石 部分地壳岩石能够释放出一定的负离子。 发现 负离子发现与应用最早可追溯到十九世纪，第一个国际学术会上证明负离子对人体有功效的是德国物理学家菲利浦莱昂纳博士，他认为地球自然环境对人类健康有益的负离子最多的地方是瀑布周围。 作用 负离子是一种对人体健康非常有益的远红外辐射材料，适宜人体吸收的远红外线最佳波长为9.6μm，而负离子矿物晶体辐射远红外线的波长在2-18μm范围内，且辐射功率发射密度为0.04w/cm2略高，以上数据可充分证实，负离子矿物晶体辐射的远红外线与人体协调很好，可被人体全部吸收。对于每个正负离子而言，它的寿命是
