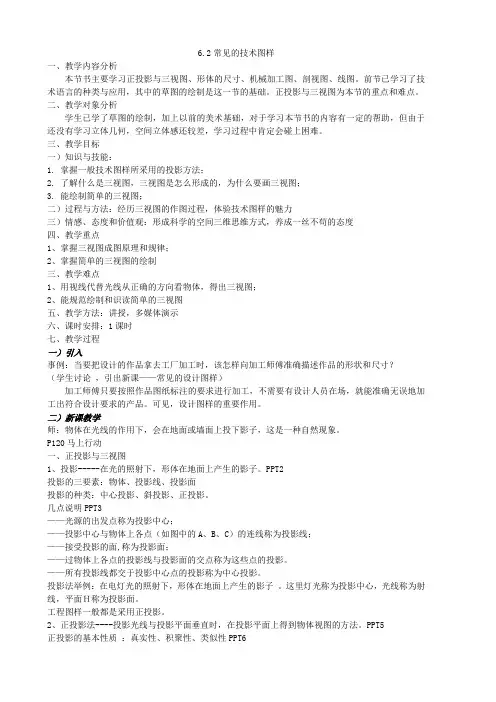

6.2常见的技术图样一、教学内容分析本节书主要学习正投影与三视图、形体的尺寸、机械加工图、剖视图、线图。
前节已学习了技术语言的种类与应用，其中的草图的绘制是这一节的基础。
正投影与三视图为本节的重点和难点。
二、教学对象分析学生已学了草图的绘制，加上以前的美术基础，对于学习本节书的内容有一定的帮助，但由于还没有学习立体几何，空间立体感还较差，学习过程中肯定会碰上困难。
三、教学目标一）知识与技能：1. 掌握一般技术图样所采用的投影方法；2. 了解什么是三视图，三视图是怎么形成的，为什么要画三视图；3. 能绘制简单的三视图；二）过程与方法：经历三视图的作图过程，体验技术图样的魅力三）情感、态度和价值观：形成科学的空间三维思维方式，养成一丝不苟的态度四、教学重点1、掌握三视图成图原理和规律；2、掌握简单的三视图的绘制三、教学难点1、用视线代替光线从正确的方向看物体，得出三视图；2、能规范绘制和识读简单的三视图五、教学方法：讲授，多媒体演示六、课时安排：1课时七、教学过程一）引入事例：当要把设计的作品拿去工厂加工时，该怎样向加工师傅准确描述作品的形状和尺寸？（学生讨论，引出新课——常见的设计图样）加工师傅只要按照作品图纸标注的要求进行加工，不需要有设计人员在场，就能准确无误地加工出符合设计要求的产品。
可见，设计图样的重要作用。
二）新课教学师：物体在光线的作用下，会在地面或墙面上投下影子，这是一种自然现象。
P120马上行动一、正投影与三视图1、投影-----在光的照射下，形体在地面上产生的影子。
PPT2投影的三要素：物体、投影线、投影面投影的种类：中心投影、斜投影、正投影。
几点说明PPT3——光源的出发点称为投影中心；——投影中心与物体上各点（如图中的A、B、C）的连线称为投影线；——接受投影的面,称为投影面；——过物体上各点的投影线与投影面的交点称为这些点的投影。
——所有投影线都交于投影中心点的投影称为中心投影。
