【CN109876486A】一种特级酒精八塔差压蒸馏装置与节能生产工艺【专利】

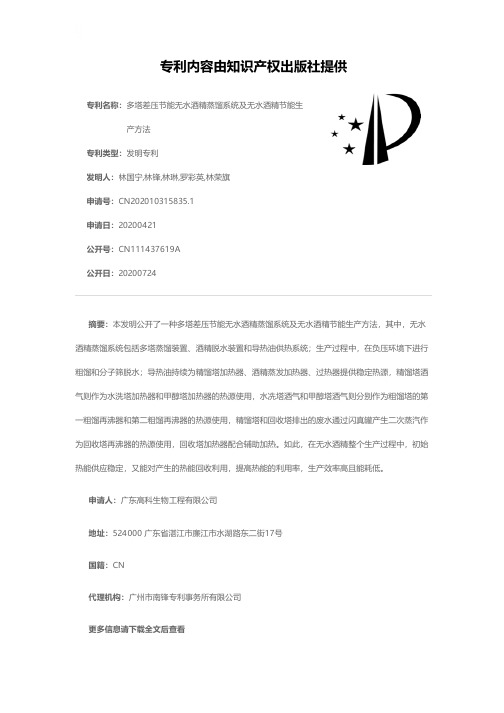

专利名称：多塔差压节能无水酒精蒸馏系统及无水酒精节能生产方法
专利类型：发明专利
发明人：林国宁,林锋,林琳,罗彩英,林荣旗
申请号：CN202010315835.1
申请日：20200421
公开号：CN111437619A
公开日：
20200724
专利内容由知识产权出版社提供
摘要：本发明公开了一种多塔差压节能无水酒精蒸馏系统及无水酒精节能生产方法，其中，无水酒精蒸馏系统包括多塔蒸馏装置、酒精脱水装置和导热油供热系统；生产过程中，在负压环境下进行粗馏和分子筛脱水；导热油持续为精馏塔加热器、酒精蒸发加热器、过热器提供稳定热源，精馏塔酒气则作为水洗塔加热器和甲醇塔加热器的热源使用，水冼塔酒气和甲醇塔酒气则分别作为粗馏塔的第一粗馏再沸器和第二粗馏再沸器的热源使用，精馏塔和回收塔排出的废水通过闪真罐产生二次蒸汽作为回收塔再沸器的热源使用，回收塔加热器配合辅助加热。

如此，在无水酒精整个生产过程中，初始热能供应稳定，又能对产生的热能回收利用，提高热能的利用率，生产效率高且能耗低。

申请人：广东高科生物工程有限公司
地址：524000 广东省湛江市廉江市水湖路东二街17号
国籍：CN
代理机构：广州市南锋专利事务所有限公司
更多信息请下载全文后查看。

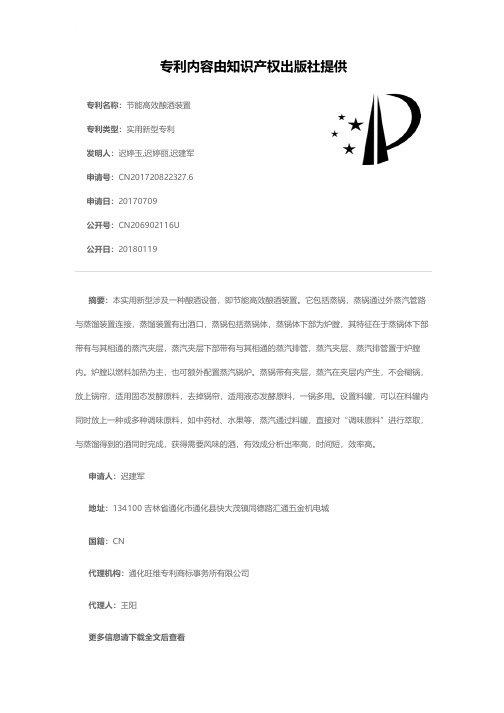

专利名称：节能高效酿酒装置专利类型：实用新型专利
发明人：迟婷玉,迟婷丽,迟建军申请号：CN201720822327.6申请日：20170709
公开号：CN206902116U
公开日：
20180119
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种酿酒设备，即节能高效酿酒装置。

它包括蒸锅，蒸锅通过外蒸汽管路与蒸馏装置连接，蒸馏装置有出酒口，蒸锅包括蒸锅体，蒸锅体下部为炉膛，其特征在于蒸锅体下部带有与其相通的蒸汽夹层，蒸汽夹层下部带有与其相通的蒸汽排管，蒸汽夹层、蒸汽排管置于炉膛内。

炉膛以燃料加热为主，也可额外配置蒸汽锅炉。

蒸锅带有夹层，蒸汽在夹层内产生，不会糊锅，放上锅帘，适用固态发酵原料，去掉锅帘，适用液态发酵原料，一锅多用。

设置料罐，可以在料罐内同时放上一种或多种调味原料，如中药材、水果等，蒸汽通过料罐，直接对“调味原料”进行萃取，与蒸馏得到的酒同时完成，获得需要风味的酒，有效成分析出率高，时间短，效率高。

申请人：迟建军
地址：134100 吉林省通化市通化县快大茂镇同德路汇通五金机电城
国籍：CN
代理机构：通化旺维专利商标事务所有限公司
代理人：王阳
更多信息请下载全文后查看。

专利名称：一种酒精蒸馏装置
专利类型：实用新型专利
发明人：徐延龙,李正,张桂,辜程宏申请号：CN201720627594.8申请日：20170601
公开号：CN207143153U
公开日：
20180327
专利内容由知识产权出版社提供
摘要：本实用新型提供一种酒精蒸馏装置，所述酒精蒸馏装置包括加热装置，在加热装置内放置蒸馏锅，并配备有测温装置，蒸馏锅的出口处连接有第一管道，第一管道的另一端连接在冷凝装置左上方的入口处，在冷凝装置右下方的出口上还连接有第二管道，第二管道的另一端向下连接在冷凝装置下方的酒精收集瓶顶端，加热装置与温控装置电连接，温控装置通过测温装置实时控制加热装置。

本实用新型采用分体式组装，操作方便、不容易损坏；而且蒸馏锅体积大、效率高，能够满足工厂大量清洗酒精的蒸馏回收。

申请人：宁波科宁达工业有限公司
地址：315803 浙江省宁波市北仑区科苑路18号
国籍：CN
代理机构：北京乾诚五洲知识产权代理有限责任公司
更多信息请下载全文后查看。

专利名称：一种酒精蒸馏系统
专利类型：发明专利
发明人：沈墅,吴雨晴,章天雨,马梦琪申请号：CN201810001676.0
申请日：20180102
公开号：CN107982949A
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本发明属于酒精蒸馏装置技术领域，具体的说是一种酒精蒸馏系统，包括旋转盘、旋转轴、底座、汇流箱、装料单元、卡紧单元、控制器、封闭单元和移动单元；所述旋转盘通过旋转轴安装在底座上，且旋转盘的上方同轴设有汇流箱；所述汇流箱通过旋转轴安装在旋转盘的上表面；所述装料单元设于旋转盘的边沿，装料单元用于存储酒糟；所述卡紧单元通过与装料单元配合来使装料单元中的酒糟被挤压；所述移动单元通过与封闭单元配合来对装料单元进行封闭；本发明主要用于高粱发酵制取酒精，能够对装料筒中的酒糟进行充分蒸馏过滤，能够自动将装料筒中的酒糟输送到储料装置中，提高蒸馏效率的同时，节约了劳动力成本。

申请人：沈墅
地址：150001 黑龙江省哈尔滨市南岗区西大直街92号哈尔滨工业大学
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710004713.9(22)申请日 2017.01.04(71)申请人 天津市新天进科技开发有限公司地址 300193 天津市南开区清新大厦A座12层(72)发明人 蓝仁水　黄贵明　(74)专利代理机构 天津市杰盈专利代理有限公司 12207代理人 赵尊生(51)Int.Cl.C07C 29/74(2006.01)C07C 29/80(2006.01)C07C 31/08(2006.01)(54)发明名称生产优级食用酒精的节能精馏工艺方法和装置(57)摘要本发明涉及一种生产优级食用酒精的节能精馏工艺方法和装置，它是一种从发酵醪液中通过精馏过程生产优级食用酒精的节能装置及工艺方法。

整个酒精精馏装置至少包括醪塔T101、水洗塔T102、第一精塔T103、脱甲醇塔T104和第二精塔T105等五塔及其配套设备组成。

本发明克服了已有技术的缺点，在常用的多塔加热的工艺基础上，突破性地采用单塔供热的四效热集成工艺方法，加上系统内其他换热、节能技术的应用极大地降低了操作能耗。

它克服了已有技术的缺点，操作能耗降至1.7吨蒸汽/吨优级食用酒精，比目前广泛采用的优级酒精精馏工艺方法操作能耗降低40%以上，具有显著的实用性及巨大的经济效益，应用前景广阔。

权利要求书3页 说明书9页 附图2页CN 106478368 A 2017.03.08C N 106478368A1.一种生产优级食用酒精的节能精馏工艺方法，它是从发酵醪液中通过精馏过程生产优级食用酒精，其特征在于：1）至少包括醪塔（T101）、水洗塔（T102）、第一精塔（T103）、脱甲醇塔（T104）和第二精塔（T105）五塔；2）精馏装置所需热量全部由第二精塔（T105）塔釜加入；3）第二精塔（T105）与醪塔（T101）热集成操作，醪塔（T101）塔釜所需热量均由第二精塔（T105）塔顶气相提供；4）醪塔（T101）与水洗塔（T102）热集成操作，水洗塔（T102）塔釜所需热量均由醪塔（T101）塔顶气相提供；5）水洗塔（T102）与第一精塔（T103）和脱甲醇塔（T104）热集成操作，水洗塔（T102）塔顶气相分别为第一精塔（T103）和脱甲醇塔（T104）塔釜提供所需热量；所述第二精塔（T105）为第一效，醪塔（T101）为第二效，水洗塔（T102）为第三效，第一精塔（T103）和脱甲醇塔（T104）为第四效，上述五塔构成一种四效热集成工艺方法。

酒精差压蒸馏节能新工艺首次在我省开花结果
黄绍雄
【期刊名称】《广东节能》
【年(卷),期】1995(000)004
【总页数】2页(P25-26)
【作者】黄绍雄
【作者单位】无
【正文语种】中文
【中图分类】TQ223.122
【相关文献】
1.糖蜜酒精节能蒸馏新工艺—差压蒸馏法 [J], 陈济清
2.酒精差压节能蒸馏新技术介绍 [J], 林水华
3.酒精行业节能降耗的重大技术措施：差压蒸馏 [J], 林善民
4.双粗塔生产优级酒精的差压蒸馏节能装置及其生产工艺 [J], 高志贵
5.双蒸馏甑白酒的差压蒸馏节能生产装置及其生产方法 [J], 李超;高志贵
因版权原因，仅展示原文概要，查看原文内容请购买。
