断路器及隔离开关控制回路一、控制方式及控制设备1.断路器控制方式按照控制断路器数量不同,可分为一对一控制和一对N控制。
前者指利用一个控制开关控制一台断路器;后者指利用一个控制开关选择控制多台断路器。
按照操作电源不同,可分为强电控制和弱点控制。
前者指操作电压为220V 或llOV;后者指操作电压为48V及以下。
按照控制地点不同,可分为就地控制和远方控制。
前者指控制开关或按钮安装在断路器的开关柜,操作人员就地手动操作;后者指控制开关或按钮安装在距离断路器几十米至几百米的主控室的控制屏(台)上,操作命令通过电缆送至断路器的操作机构,或者控制开关或按钮安装在远方调度室,操作命令通过远动通信设备送至断路器的操作机构。
2.隔离开关控制方式隔离开关控制方式分为就地控制和远方控制两种。
通常llOkV及以下的隔离开关采用就地控制;220kV及以上的隔离开关采用就地控制或者远方控制。
3.控制设备断路器和隔离开关的控制设备包括控制开关、控制按钮和微机测控装置。
控制开关和控制按钮由操作人员直接手动操作,发出合闸、分闸脉冲,使断路器或隔离开关合闸、分闸。
微机测控装置接收远方合闸、分闸命令,自动启动出口继电器,对断路器发出合闸、分闸脉冲,使其合闸、分闸。
二、断路器控制回路断路器分为油断路器、真空断路器、SF断路器、压缩空气断路器等。
61.断路器操动机构断路器操动机构指,断路器自身附带的跳、合闸传动装置,用于使断路器跳闸、合闸或维持合闸状态,因此包括跳闸机构、合闸机构、维持机构。
主要类型包括电磁操动机构(CD)、弹簧储能操动机构(CT)、液压操动机构(CY)、空气操动机构(CQ)等。
不同操动机构的动力来源不同,其中电磁操动机构的合闸线圈需要电流很大,不能通过控制开关和继电器触点直接接通合闸线圈回路,需要中间合闸接触器;弹簧储能操动机构、液压操动机构和空气操动机构的合闸线圈需要电流不大,可以通过控制开关和继电器触点直接接通合闸线圈回路。
隔离开关隔离开关又称闸刀开关,是变电站重要的一次设备。
操作频繁,结构相对简单,无特殊灭弧装置,无灭弧能力。
闭锁电路可避免恶性误操作事故的发生。
信号电路将信号传输到监控后台,及时发现缺陷_ 隔离开关的主要功能:1隔离电源2改变操作模式三。
分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件:1。
支撑底座2。
导电部分3。
绝缘体4。
传动机构5。
控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中,与隔离开关有关的误操作有三种:隔离开关的一般闭锁逻辑为:带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接,只有当母联断路器及其两侧隔离开关闭合时,母线才可反转;2除倒母线外,断路器间隔内的隔离开关应在断路器分闸后分闸和合闸;三。
合上隔离开关时,应将隔离开关两侧的接地开关分开,拆除接地线,包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线;4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开,只有当旁路母线接地开关分离时才能闭合;5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开,旁路母线上的所有接地开关分开,间隔线路侧的接地开关(主变每侧的接地开关)分开时可以闭合。
目前使用的技术措施和装置包括:1变电站自动化系统五防子系统;2微机防误闭锁装置;三。
电气锁闭;4电磁锁定;5机械联锁;6机械程序锁定。
目前用于隔离开关操作的技术措施和装置有:1;2微机防误闭锁装置;电气锁定3;4电磁锁定;5机械联锁;6机械程序锁定。

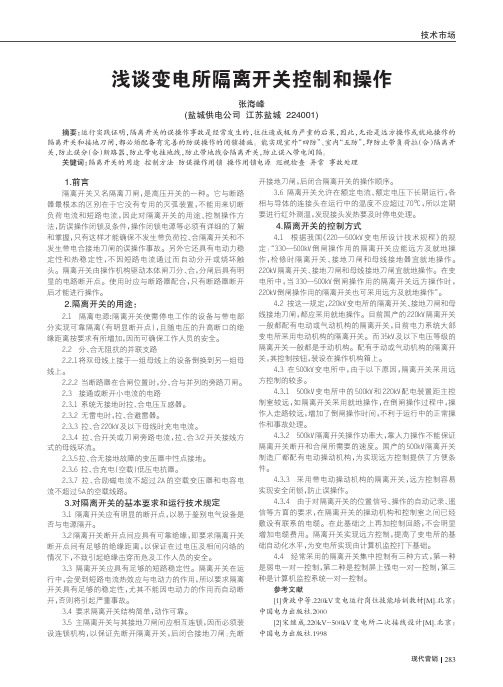

技术市场1.前言隔离开关又名隔离刀闸,是高压开关的一种。
它与断路器最根本的区别在于它没有专用的灭弧装置,不能用来切断负荷电流和短路电流,因此对隔离开关的用途、控制操作方法,防误操作闭锁及条件,操作闭锁电源等必须有详细的了解和掌握,只有这样才能确保不发生带负荷拉、合隔离开关和不发生带电合接地刀闸的误操作事故。
另外它还具有电动力稳定性和热稳定性,不因短路电流通过而自动分开或烧坏触头。
隔离开关由操作机构驱动本体闸刀分、合,分闸后具有明显的电路断开点。
使用时应与断路器配合,只有断路器断开后才能进行操作。
2.隔离开关的用途:2.1隔离电源:隔离开关使需停电工作的设备与带电部分实现可靠隔离(有明显断开点),且随电压的升高断口的绝缘距离按要求有所增加,因而可确保工作人员的安全。
2.2分、合无阻抗的并联支路2.2.1将双母线上接于一组母线上的设备倒换到另一组母线上。
2.2.2当断路器在合闸位置时,分、合与并列的旁路刀闸。
2.3接通或断开小电流的电路2.3.1系统无接地时拉、合电压互感器。
2.3.2无雷电时,拉、合避雷器。
2.3.3拉、合220kV及以下母线时充电电流。
2.3.4拉、合开关或刀闸旁路电流,拉、合3/2开关接线方式的母线环流。
2.3.5拉、合无接地故障的变压器中性点接地。
2.3.6拉、合充电(空载)低压电抗器。
2.3.7拉、合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
3.对隔离开关的基本要求和运行技术规定3.1隔离开关应有明显的断开点,以易于鉴别电气设备是否与电源隔开。
3.2隔离开关断开点间应具有可靠绝缘,即要求隔离开关断开点间有足够的绝缘距离,以保证在过电压及相间闪络的情况下,不致引起绝缘击穿而危及工作人员的安全。
3.3隔离开关应具有足够的短路稳定性。
隔离开关在运行中,会受到短路电流热效应与电动力的作用,所以要求隔离开关具有足够的稳定性,尤其不能因电动力的作用而自动断开,否则将引起严重事故。

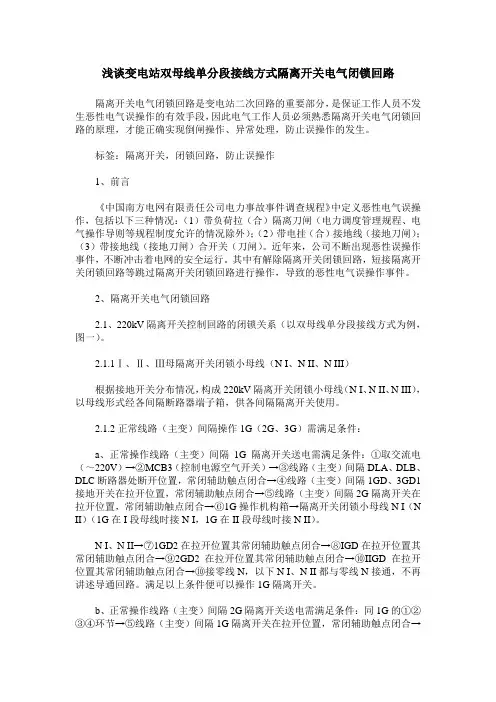

浅谈变电站双母线单分段接线方式隔离开关电气闭锁回路隔离开关电气闭锁回路是变电站二次回路的重要部分,是保证工作人员不发生恶性电气误操作的有效手段,因此电气工作人员必须熟悉隔离开关电气闭锁回路的原理,才能正确实现倒闸操作、异常处理,防止误操作的发生。
标签:隔离开关,闭锁回路,防止误操作1、前言《中国南方电网有限责任公司电力事故事件调查规程》中定义恶性电气误操作,包括以下三种情况:(1)带负荷拉(合)隔离刀闸(电力调度管理规程、电气操作导则等规程制度允许的情况除外);(2)带电挂(合)接地线(接地刀闸);(3)带接地线(接地刀闸)合开关(刀闸)。
近年来,公司不断出现恶性误操作事件,不断冲击着电网的安全运行。
其中有解除隔离开关闭锁回路,短接隔离开关闭锁回路等跳过隔离开关闭锁回路进行操作,导致的恶性电气误操作事件。
2、隔离开关电气闭锁回路2.1、220kV隔离开关控制回路的闭锁关系(以双母线单分段接线方式为例,图一)。
2.1.1Ⅰ、Ⅱ、Ⅲ母隔离开关闭锁小母线(N I、N II、N III)根据接地开关分布情况,构成220kV隔离开关闭锁小母线(N I、N II、N III),以母线形式经各间隔断路器端子箱,供各间隔隔离开关使用。
2.1.2正常线路(主变)间隔操作1G(2G、3G)需满足条件:a、正常操作线路(主变)间隔1G隔离开关送电需满足条件:①取交流电(~220V)→②MCB3(控制电源空气开关)→③线路(主变)间隔DLA、DLB、DLC断路器处断开位置,常闭辅助触点闭合→④线路(主变)间隔1GD、3GD1接地开关在拉开位置,常闭辅助触点闭合→⑤线路(主变)间隔2G隔离开关在拉开位置,常闭辅助触点闭合→⑥1G操作机构箱→隔离开关闭锁小母线N I(N II)(1G在I段母线时接N I,1G在II段母线时接N II)。
N I、N II→⑦1GD2在拉开位置其常闭辅助触点闭合→⑧IGD在拉开位置其常闭辅助触点闭合→⑨2GD2在拉开位置其常闭辅助触点闭合→⑩IIGD在拉开位置其常闭辅助触点闭合→⑩接零线N,以下N I、N II都与零线N接通,不再讲述导通回路。
隔离开关控制回路常见问题及处理措施摘要:为保证电力系统安全稳定运行,避免不必要的经济损失,需要对隔离开关控制回路进行有效的故障处理和定期维护,保证其功能完好。
分析隔离开关控制回路常见问题,分析产生原因并完善处理措施。
关键词:隔离开关;控制回路;常见问题;处理措施在电力系统中,隔离开关是电网的重要组成元件,其日常操作和安全性能,对电力系统的运行有着重要意义。
隔离开关作为一种特殊开关,具备电源隔离作用,可以保证检修工作中的人身安全和设备安全,通过与断路器的配合,可以使供电回路实现稳定运行。
为确保电力系统安全稳定运行,就要对控制回路进行有效的故障分析和处理,降低电网安全隐患,保障电网设备的正常运行。
1.隔离开关控制回路原理分析以变电站隔离开关为例,隔离开关的回路主要由两部分组成,电机控制回路和电机电源回路。
控制回路主要分为就地手动分合闸、就地电动分合闸和远方遥控分合闸,通过该间隔端子箱的刀闸操作把手“远方/就地”切换。
主要由隔离开关闭锁回路,端子箱操作把手、五防装置,测控接点,分合按钮,接触器等部分组成。
闭锁回路主要是断路器闭锁隔离开关,隔离开关于地刀相互闭锁,通过在控制回路中串接断路器、隔离开关、地刀的常开常闭接点实现闭锁。
另外还有母联的GBM和旁路的PBM。
电机电源回路是主回路,其组成包括电机、控制回路中的接触器开出的接点和电源空开,行程开关等。
在实际运行中,电机受控制回路的控制进行正转和反转,操作隔离开关的分合闸。
将分合闸接触器的各一对接点串接在电源回路中,合闸接点用正序的ABC,分闸回路则将其反序ACB将回路接通,利用电机正转和反转分合刀闸。
后台监控机利用线路测控装置,对隔离开关遥控分闸、合闸进行控制。
隔离开关分合闸到位后,电源回路必须断开,否则电机将一直运转直至烧毁,为了防止上述情况的发生,在电源回路中串接隔离开关行程开关,隔离开关分合闸到位,则行程开关断开,电机停止运转。
在隔离开关操作中,为防止隔离开关带负荷拉合刀闸,或者出现带电合地刀等错误操作,将电气闭锁环节加入其中的控制回路,只有五防条件满足的情况下,才通过该环节实现电动操作刀闸。

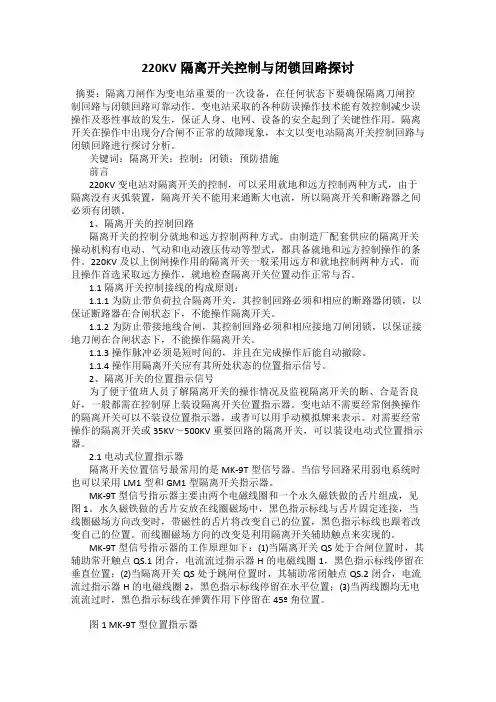

220KV隔离开关控制与闭锁回路探讨摘要:隔离刀闸作为变电站重要的一次设备,在任何状态下要确保隔离刀闸控制回路与闭锁回路可靠动作。
变电站采取的各种防误操作技术能有效控制减少误操作及恶性事故的发生,保证人身、电网、设备的安全起到了关键性作用。
隔离开关在操作中出现分/合闸不正常的故障现象,本文以变电站隔离开关控制回路与闭锁回路进行探讨分析。
关键词:隔离开关;控制;闭锁;预防措施前言220KV变电站对隔离开关的控制,可以采用就地和远方控制两种方式,由于隔离没有灭弧装置,隔离开关不能用来通断大电流,所以隔离开关和断路器之间必须有闭锁。
1、隔离开关的控制回路隔离开关的控制分就地和远方控制两种方式。
由制造厂配套供应的隔离开关操动机构有电动、气动和电动液压传动等型式,都具备就地和远方控制操作的条件。
220KV及以上倒闸操作用的隔离开关一般采用远方和就地控制两种方式。
而且操作首选采取远方操作,就地检查隔离开关位置动作正常与否。
1.1隔离开关控制接线的构成原则:1.1.1为防止带负荷拉合隔离开关,其控制回路必须和相应的断路器闭锁,以保证断路器在合闸状态下,不能操作隔离开关。
1.1.2为防止带接地线合闸,其控制回路必须和相应接地刀闸闭锁,以保证接地刀闸在合闸状态下,不能操作隔离开关。
1.1.3操作脉冲必须是短时间的,并且在完成操作后能自动撤除。
1.1.4操作用隔离开关应有其所处状态的位置指示信号。
2、隔离开关的位置指示信号为了便于值班人员了解隔离开关的操作情况及监视隔离开关的断、合是否良好,一般都需在控制屏上装设隔离开关位置指示器。
变电站不需要经常倒换操作的隔离开关可以不装设位置指示器,或者可以用手动模拟牌来表示。
对需要经常操作的隔离开关或35KV~500KV重要回路的隔离开关,可以装设电动式位置指示器。
2.1 电动式位置指示器隔离开关位置信号最常用的是MK-9T型信号器。
当信号回路采用弱电系统时也可以采用LM1型和GM1型隔离开关指示器。

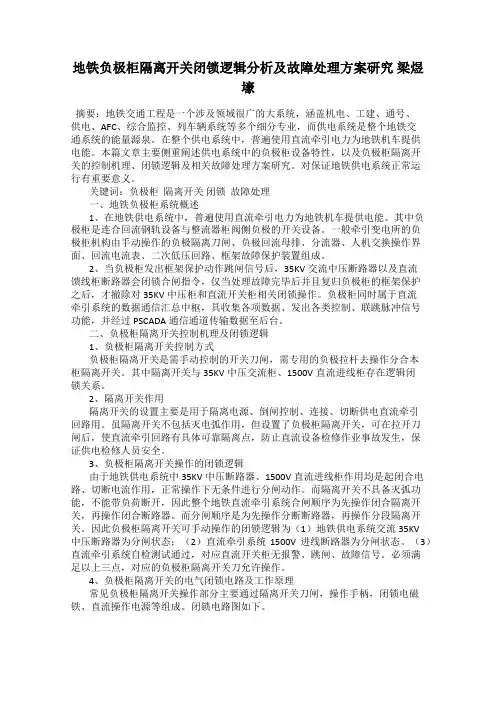

地铁负极柜隔离开关闭锁逻辑分析及故障处理方案研究梁煜壕摘要:地铁交通工程是一个涉及领域很广的大系统,涵盖机电、工建、通号、供电、AFC、综合监控、列车辆系统等多个细分专业,而供电系统是整个地铁交通系统的能量源泉。
在整个供电系统中,普遍使用直流牵引电力为地铁机车提供电能。
本篇文章主要侧重阐述供电系统中的负极柜设备特性,以及负极柜隔离开关的控制机理、闭锁逻辑及相关故障处理方案研究。
对保证地铁供电系统正常运行有重要意义。
关键词:负极柜隔离开关闭锁故障处理一、地铁负极柜系统概述1、在地铁供电系统中,普遍使用直流牵引电力为地铁机车提供电能。
其中负极柜是连合回流钢轨设备与整流器柜阀侧负极的开关设备。
一般牵引变电所的负极柜机构由手动操作的负极隔离刀闸、负极回流母排、分流器、人机交换操作界面、回流电流表、二次低压回路、框架故障保护装置组成。
2、当负极柜发出框架保护动作跳闸信号后,35KV交流中压断路器以及直流馈线柜断路器会闭锁合闸指令,仅当处理故障完毕后并且复归负极柜的框架保护之后,才撤除对35KV中压柜和直流开关柜相关闭锁操作。
负极柜同时属于直流牵引系统的数据通信汇总中枢,具收集各项数据、发出各类控制、联跳脉冲信号功能,并经过PSCADA通信通道传输数据至后台。
二、负极柜隔离开关控制机理及闭锁逻辑1、负极柜隔离开关控制方式负极柜隔离开关是需手动控制的开关刀闸,需专用的负极拉杆去操作分合本柜隔离开关。
其中隔离开关与35KV中压交流柜、1500V直流进线柜存在逻辑闭锁关系。
2、隔离开关作用隔离开关的设置主要是用于隔离电源、倒闸控制、连接、切断供电直流牵引回路用。
虽隔离开关不包括灭电弧作用,但设置了负极柜隔离开关,可在拉开刀闸后,使直流牵引回路有具体可靠隔离点,防止直流设备检修作业事故发生,保证供电检修人员安全。
3、负极柜隔离开关操作的闭锁逻辑由于地铁供电系统中35KV中压断路器、1500V直流进线柜作用均是起闭合电路、切断电流作用,正常操作下无条件进行分闸动作。
