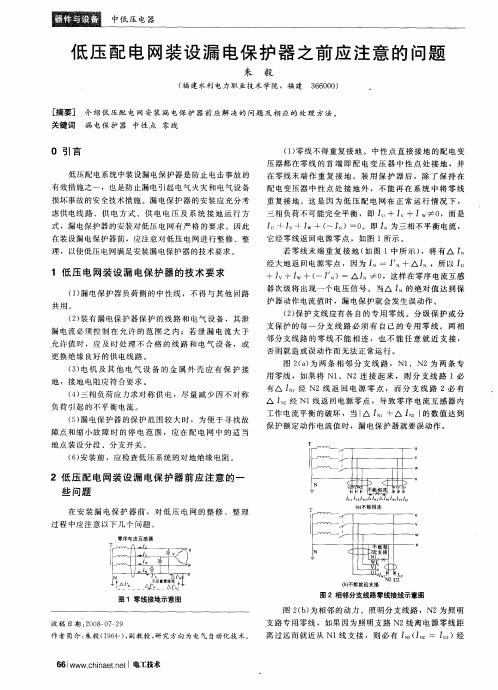

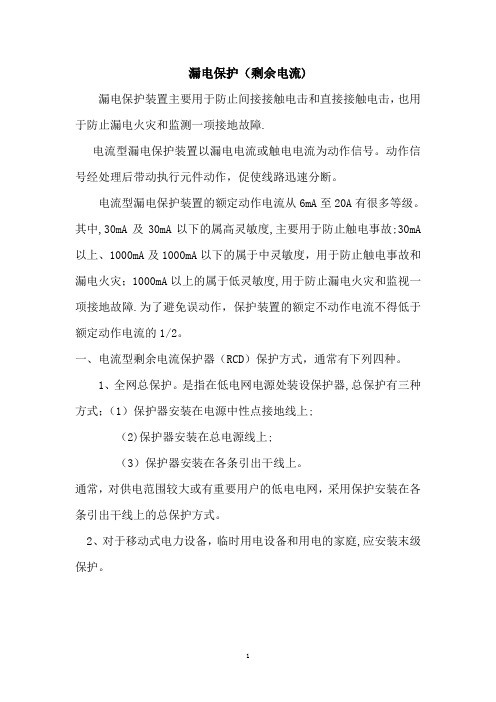

低压电网的漏电保护

漏电保护（剩余电流)漏电保护装置主要用于防止间接接触电击和直接接触电击，也用于防止漏电火灾和监测一项接地故障.电流型漏电保护装置以漏电电流或触电电流为动作信号。

动作信号经处理后带动执行元件动作，促使线路迅速分断。

电流型漏电保护装置的额定动作电流从6mA至20A有很多等级。

其中,30mA及30mA以下的属高灵敏度,主要用于防止触电事故;30mA 以上、1000mA及1000mA以下的属于中灵敏度，用于防止触电事故和漏电火灾；1000mA以上的属于低灵敏度,用于防止漏电火灾和监视一项接地故障.为了避免误动作，保护装置的额定不动作电流不得低于额定动作电流的1/2。

一、电流型剩余电流保护器（RCD）保护方式，通常有下列四种。

1、全网总保护。

是指在低电网电源处装设保护器,总保护有三种方式；（1）保护器安装在电源中性点接地线上;（2)保护器安装在总电源线上;（3）保护器安装在各条引出干线上。

通常，对供电范围较大或有重要用户的低电电网，采用保护安装在各条引出干线上的总保护方式。

2、对于移动式电力设备，临时用电设备和用电的家庭,应安装末级保护。

3、较大低压电网的多级保护。

总保护(主干线保护）、分支线保护、末级保护.三种保护方式，漏电保护器动作后均自动切断供电电源。

4、对于保护器动作切断电源会造成事故或重大经济损失的用户，其低压电网的漏电保护可由用户申请，经供电企业批准,而采取漏电报警方式。

此类单位应有固定值班人员,及时处理报警故障，并应加强绝缘监督，减少接地故障。

二、低压接地保护中漏电保护开关的选用:在低压接地保护中，当反时限过电流保护不能满足安全要求时，常采用漏电保护.漏电保护开关除按选低压断路器的条件进行选择外，最重要的是确定其动作电流。

但我国对漏电保护尚未制定出比较完整的规范，因此常出现因选用不当而发生诸如动作电流选的过大,接地故障时漏电开关不能动作；动作电流选的过小,小于漏电保护开关后的线路及设备正常运行的修漏电流而使漏电开关不能合闸；或是选择漏电保护开关的动作时间不妥，当人体触及故障设备外壳时，超过了使心室不发生纤维颤动的电流时间限值，危及人身安全.因此漏电保护开关的选择应按使用场合考虑额定动作电流的时间，考虑系统正常运行泄露电流不超过它的不动作额定电流，以免发生误动作;并须考虑漏电保护开关的上下级配合，既要可靠动作,又要具有选择性（1）漏电保护开关整定电流及时间的选择。

谈低压配电系统的漏电保护随着人民的生活水平的不断地提高，如电冰箱、洗衣机、电视机、空调、电饭煲、微波炉等各种各样的电气设备越来越多地进入千家万户，被众多居民普遍使用。

这些家用电器的应用，对于保护人身与设备的安全意识，引起了国内外人士的广泛关注。

本文主要阐述了有关低压配电系统的漏电保护。

标签：低压配电系统;漏电保护一、前言在电气设备安装过程中，注意做好接地保护、接零保护以及三级漏电保护工作，其中接地保护就是将电气设备的金属外壳和接地体相连接，将电气设备中的电流引入到地面，减少操作人员的触电危险;接零保护则是将电气设备的金属外壳与供电变压器中性线相连接，避免由于电气设备的绝缘破坏而影响人身安全。

二、漏电保护原理概述1.漏电电流动作保护器，即漏电保护器的应用，一旦出现触电事故，立即自动切断电源，减少人身触电的可能性。

漏电保护器主要由主开关、脱扣机构、漏电脱扣器、实验按钮以及零序电流互感器五部分构成。

被保护的电气设备，接地电流在漏电保护器的脱扣器中发生作用，如果超过了设定值，则开关自动跳闸、切断电源，确保工作人员安全。

在电气设备正常运行情况下，各相电流的流量之和为零;而在零序电流互感器中的双侧，如果没有信号输出，或者由于设备的绝缘已经损坏、人身触及带电体等情况，那么主回路中各相电流的流量之和则不为零。

这种情况下，零序电流互感器中的故障电流，就会产生磁通现象，在二次侧感应电源的作用下，脱扣线圈励磁，则主开关跳闸，供电的回路被切断。

建筑电气中经常应用的漏电保护器，可以分为电流动作漏电保护器与电源动作漏电保护器两种类型;漏电保护器可以应用在低压配电系统中，发挥防电击、防漏电的作用，避免发生电气火灾事故。

因此，在建筑的低压电系统中安装漏电保护器，可有效避免火灾事故的发生，同时保护人身安全与设备完整。

直接接触的保护方式主要为：通过外护物或者遮拦的方式保护、重点保护带电部分、放置在伸臂以外的保护等;间接接触的保护方式主要为：利用二级绝缘实行保护、自动切断供电设备;电气隔离;超低压安全保护等。

漏电保护器的类型及基本技术要求一、漏电保护器的类型1、根据漏电保护器的使用场合分1）专业人员使用的漏电保护器：这种漏电保护器的额定电流一般比较大，作为配电装置中主干线或分支线的保护开关用，发生故障影响范围比较大，要求由专业人员来安装、使用和维护。

漏电继电器和大电流漏电断路器属于这种形式的漏电保护器。

2）家用和类似用途的漏电保护器：用于商用、办公楼及城乡居民住宅等建筑物中的漏电保护器，一般额定电流比较小，作为终端电气线路的漏电保护器，适合于非专业人员使用，主要是家用漏电断路器和移动式漏电保护器。

2、按主回路数分单极二线，也称1P+N二极二线，也称2P三极三线，也称3P三极四线，也称3P+N四极四线，也称4P3、按脱扣器类型分电磁式漏电保护器：零序电流互感器的二次回路输出电压不经任何放大，直接激励脱扣器，使其脱扣，因而二次回路不需要辅助电源（即，动作功能与电源电压无关）。

如下图，CDL6i。

德力西电气CDL6i电磁式漏电保护开关电子式漏电保护器：零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路，互感器二次回路的输出电压经过电子线路放大后再激励脱扣器，因此电子式漏电保护器其动作功能与主回路电压有关。

例如，下图CDB6LEi为电子式漏电断路器。

德力西电气CDB6LEi电子式漏电断路器4、根据漏电保护器的功能分1）漏电保护断路器：具有漏电保护、过载保护、短路保护、过压保护（可以选择）的元件，例如CDB6LEi。

漏电断路器的漏电检测机构检测回路中的漏电电流，将漏电电流值与基准值相比较，当漏电电流值超过基准值时，使主电路触头断开。

当回路出现了过载电流、或短路电流时，热磁保护机构能及时保护，断开故障回路。

目前这种类型的产品应用最为广泛。

2）漏电保护开关：只具有漏电保护，且能断开漏电回路的元件。

例如CDL6i。

3）漏电保护继电器：漏电继电器是检测漏电电流，将漏电电流值与基准值相比较，当漏电电流值超过基准值时，发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器。

总剩余电流动作保护器总剩余电流动作保护器，也被称为漏电保护器，是一种用于保护人身安全和防止电气火灾的重要装置。

它在低压电网中发挥着关键的作用，可以有效地防止人身触电事故、减少电气火灾的发生，并保护电气设备免受损坏。

剩余电流动作保护器的工作原理基于检测电路中的剩余电流。

当电气设备或线路出现漏电现象时，会产生剩余电流，保护器能够及时检测到这一电流，并在达到设定值时迅速动作，切断电源，以避免电流对人体造成危害。

其主要特性参数包括额定频率和额定电压。

额定频率通常为50Hz 或60Hz，这与电网的供电频率相匹配。

额定电压则根据具体的应用场景和设备要求而定，常见的直流优选值包括12V、24V、48V、60V、110V、120V 等，而交流优选值可能为12V、24V、48V、220V、380V 等。

除了基本的参数外，总剩余电流动作保护器还具有一些其他重要特性。

例如，它通常具有灵敏度调节功能，可以根据不同的环境和设备需求进行调整，以确保在漏电发生时能够准确快速地跳闸。

此外，一些保护器还具备过载保护、短路保护等附加功能，提供更全面的电气安全保护。

在实际应用中，总剩余电流动作保护器被广泛应用于各种场所，如住宅、商业建筑、工业设施等。

它可以安装在配电箱、开关柜等位置，对整个电路系统进行保护。

通过定期检测和维护保护器的性能，确保其正常工作，能够有效提高电气系统的安全性和可靠性。

总而言之，总剩余电流动作保护器在保障人身安全和电气设备正常运行方面发挥着不可或缺的作用。

它的存在使我们的生活和工作环境更加安全可靠。

在选择和使用保护器时，应根据实际需求和相关标准进行合理选型，并确保其正确安装和维护。

这样可以最大程度地发挥保护器的作用，预防电气事故的发生。

农村低压电网漏电保护器的合理配置一、引言随着农村经济的不断发展，农民家庭用电量也越来越大，低压电网的用电负荷越来越大，而且电气设备设施老化，维修不及时等问题时有发生。

在此情况下，如何保证农村低压电网的安全运行，预防触电事故的发生，成为了每个电力工作者都需要思考和解决的问题之一。

在农村低压电网中，漏电保护器是保障电气设备和人身安全的重要设备之一。

然而，随着社会的发展和技术的不断进步，低压电网中漏电保护器的应用也遇到了一些问题。

本文将从农村低压电网漏电保护器的合理配置方面进行探讨。

二、农村低压电网漏电保护器的作用漏电保护器是一种电气保护装置，主要用于预防触电事故的发生，保护人身安全。

漏电保护器可以检测用电回路中是否存在漏电现象，并在发现漏电时自动切断电源，避免触电事故的发生。

漏电保护器主要适用于家庭、公共场所、商业和工业等各个领域的电气设备中。

在农村低压电网中，漏电保护器的作用更加重要。

由于农村低压电网的用电负荷主要来自于生产设备和家庭用电，而生产设备的安全运行和维护是农村经济发展的关键之一。

因此，农村低压电网中的漏电保护器可以有效地预防生产设备和家庭用电中的触电事故，保障人身和设备的安全。

三、低压电网漏电保护器的配置方式针对农村低压电网，漏电保护器的配置方式应根据具体情况而定。

在确定漏电保护器的配置方式时，主要需要考虑以下因素：1. 用电量和用电负荷农村低压电网的用电负荷主要来自于生产设备和家庭用电。

生产设备的用电量相对于家庭用电较大，而且生产设备的负荷变化也较大。

因此，在农村低压电网中配置漏电保护器时，需要针对不同用电量和用电负荷进行分类配置。

一般来说，用电负荷较大的生产设备应单独设置漏电保护器，以保证设备运行稳定。

家庭用电可根据房屋面积和用电器具数量进行配置。

如果家庭用电器具数量较多，可以将漏电保护器安装在总电源上。

如果用电器具数量较少，则可以在每个用电回路上配置漏电保护器。

2. 用电环境和用电器具类型农村低压电网的用电器具类型比较多，而且用电环境相对较为复杂。

农村低压电网漏电保护器的合理配置1前言大规模的农村低压电网改造工程正在实施，电杆、电线、电瓷、金具等全部或大部份进行了更换和维修，电网结构也进行了重新规划和布置。

从而使电网的健康水平、供电能力和绝缘强度均得到大大提高，这为实现全网的漏电分级保护提供了物质条件。

多功能新型保安器的问世与应用，为实施分级保护提供了技术支持；农电体制的改革，也为实现电网的分级保护提供了组织保证。

为此，实施农村低压电网的三级保护，已成为农网改造的不可或缺的部分。

2 农村低压电网必须实施漏电分级保护随着农村经济的快速发展和农民生活用电的急剧增长，对供电的可靠性、安全性的要求越来越高，要求漏电保护方式不能因一户发生事故而造成部分或全网停电。

合理的配置漏电保护器，是防止人身触电伤亡事故和由漏电引起的电气火灾及电器设备损坏事故的技术措施，也是提高供电可靠性的重要手段。

为此，漏电保护器必须合理的配置和科学的实施。

2.1 漏电总保护器应配置在配变的低压总电源侧，是全网的总保护，它应选用电流型的漏电保护器，其漏电动作电流值的选择以防止间接接触的触电保护为主，并在躲过电网正常的漏电流的前提睛尽量选小。

对于漏电流较小的电网，额定漏电动作电流值，以75mA、100mA、150mA三档可调为宜，最大分断时间不超过0.2秒。

2.2 漏电中级保护器应当设置在接户线进入集表箱的电源刀闸的负荷侧。

它是以防止套户线至末级保护器之前的直接接触的触电伤亡事故为主要目的，并作为末级保护器的后备保护。

其额定漏电动作电流值宜选用45～60mA，它的最大分断时间应大于0.1秒并小于0.2秒，以取得与上下级保护器动作时间的配合。

2.3 漏电末级保护器应装置在进户线的电源侧，先接刀闸后接漏电保护器。

用于家用电器、固定安装电器、移动式电器、携带式电器及临时用电设备的漏电保护器，是直接防止人身触电的保护设备，其额定漏电动作电流值不应大于30mA，动作时间应≤0.1秒；手持式电动器具及在特别潮湿场所的用电设备，漏电保护器的漏电动作电流不应大于10mA。

漏电保护————————————————————————————————作者: ————————————————————————————————日期:ﻩ2 矿井低压电网的选择性漏电保护原理煤炭生产主要在井下进行,矿井电网大部分为电缆供电，环境恶劣,故障多,电缆线路经常发生单相漏电或单相接地故障。

煤矿井下低压电网发生漏电故障，不但会导致人身触电事故,还会形成单相接地，进而发展成为相间短路，由此引发的电弧会导致瓦斯、煤尘爆炸,甚至使电气雷管提前引爆。

为确保人身安全,减少因漏电引起的瓦斯、煤尘爆炸的危险性,在井下低压电网中必须安装可靠的漏电或选择性漏电保护装置，进而提高井下的电气安全水平。

选择性漏电保护装置与系统是漏电保护技术的发展趋势，它可以保证只切除漏电故障线路和设备,非故障部分继续工作,减小故障停电范围，而且便于寻找漏电故障，缩短漏电停电时间,这对保证电网安全、可靠运行和提高劳动生产率显然极为有利。

2.１漏电保护原理分析漏电保护的主要目的是通过切断电源的操作来防止人身触电伤亡和漏电电流引爆瓦斯煤尘。

我国煤矿井下采区的低压供电系统如图2-7所示。

一般为三级，即总自动馈电开关Q1，分支馈电开关Q2和磁力起动器Q3三级,因此其选择性漏电保护系统便可分为三级和两级两种,图中T 为降压变压器。

所谓三级选择性漏电保护系统，是指这三级开关均设有选择性漏电保护装置;而两级漏电保护系统则指这三级开关中的两级装设有选择性漏电保护装置,如总自动馈电开关和分支自动馈电开关两级,或总自动馈电开关和磁力起动器两级。

目前一般采用将漏电保护装置设在总自动馈电开关Q１和分支馈电开关Ｑ2两处，而磁力起动器Ｑ3处一般仅设漏电闭锁保护，亦即采用两级选择性漏电保护系统。

其中，总自动馈电开关处的漏电保护装置一般采用附加直流电源保护原理，分支自动馈电开关的漏电保护装置则采用零序功率方向原理。

6kV TQ2Q2Q2Q3Q3Q3M1M2M3 Q1K1K2K3L1L2L3图2-7 井下低压供电系统图目前在总自动馈电开关处的漏电保护装置中,一般采用零序电抗器的方法来实现对漏电故障电流的补偿,以进一步减少人身触电电流和引爆瓦斯煤尘的可能性，其原理如图2－8所示。

农村低压电网中漏电保护器使用的问题与解决方法河南省台前县供电局马明华随着电力事业的发展，人们对电的安全性提出了更高的要求，漏电保护器成为近年来保护人身及设备安全，低压电网防护的重要电器。

由于漏电保护器的预防触电死亡事故的重大作用，使其得到广泛的应用。

从城市走向农村，从工厂走向居民。

农村电网改造一期工程结束，漏电保护器也走进入了千家万户，如何正确使用和维护漏电保护其成为下一步提高农村安全用电的重中之重。

1 农村低压电网使用漏电保护器存在的问题1.1农村低压电网中未真正形成分级保护。

在农网招标使用的变压器综合配电箱内都带有漏电保护器，它成为二级（或三级）保护的总保护。

使用二级保护的电网，居民在装设漏电保护器时，由于家中线路老化，漏电等其他原因而使漏电保护器无法使用时，便私自拆除，这样就使二级保护形同虚设。

电网使用三级保护也同样变成二级保护或没有分级的保护。

如一户居民发生事故引起整个台区都无法供电，排查漏电点也很困难。

并且漏电的总保护的漏电电流与时间的选择不是按照单个居民用户的情况设定，会造成对人体或设备的损伤或破坏。

1.2漏电保护器的选型不对。

现在市场上漏电保护器的品种繁多，在什么情况下选用哪一种型号的漏电保护器很重要。

漏电保护器可按工作原理、功能、结构、运行方式，安装方式进行分类，按工作原理分为电压工作型、电流工作型、交流动作型、直流动作型等，电流动作型漏电保护器可以作系统的总保护，也可以分路分级安装，实现份路、分级保护，可以有选择地隔断故障区，缩小停电范围，便于查找和排除故障，由于上述原因，得到了广泛的应用。

农网改造过程中，由于低压单相漏电保护器的选购各自为政，全国各地厂家的产品都有，而普通的百姓对漏电保护又缺乏必要的了解，以致于造成很多漏电保护器不能发挥其作用。

1.3对漏电保护器的安装和维护不当漏电保护器是精度较高的电器，正确安装和维护对漏电保护器正确执行动作非常重要。

在实际生活中，安装漏电保护器时不按说明书要求的进行安装，导致了漏电保护器的不动作或误动作。
