简要叙述机床回转轴回转精度检测的实验方案如何检测机床主轴回转的精度【按】由于机床回转误差可能会造成主轴传动系统的几何误差、传动轴偏心、惯性力变形、热变形等误差，也包括许多随机误差，所有机床主轴回转精度的检测，便成了评价机床动态性能的一项重要指标。

通过径向跳动量和轴向窜动量测试实验可以有效的满足对回转精度测量的要求。

检测机床主轴回转精度的方法有打表测量、单向测量、双向测量等几种。

一、机床主轴回转精度测量的理论与方法机床主轴回转精度是衡量机械系统性能的重要指标，是影响机床工作精度的主要因素。

机床主轴回转误差的测量技术对精密机械设备的发展有着重要作用。

机床主轴的回转误差包括径向误差和轴向误差。

轴向回转误差的测量相对比较简单，只需在机床主轴端面安装微位移传感器，进行一维位移量的测量即可。

因此机床主轴回转误差测量技术的研究焦点一直集中在径向误差的精确测量上。

（参阅数控机床主轴轴承的温度控制与其工作原理阐述）1）打表测量方法早期机床主轴回转精度不太高时，测量机床主轴误差的常用方法是将精密芯棒插入机床主轴锥孔，通过在芯棒的表面及端面放置千分表来进行测量。

这种测量方法简单易行，但却会引入锥孔的偏心误差，不能把性质不同的误差区分开，而且不能反映主轴在工作转速下的回转误差，更不能应用于高速、高精度的主轴回转精度测量。

除此之外也有采用测量试件来评定主轴的回转误差。

2）单向测量方法单向测量法又称为单传感器测量法。

由传感器拾得“敏感方向”的误差号，经测微仪放大、处理后，送入记录仪，以待进一步数据处理。

然后以主轴回转角作为自变量，将采集的位移量按主轴回转角度展开叠加到基圆上，形成圆图像。

误差运动的敏感方向是通过加工或测试的瞬时接触点并平行于工件理想加工的表面的法线方向，非敏感方向在垂直于第三方向的直线上。

单向测量法测量的主轴回转误差运动实质上只是一维主轴回转误差运动在敏感方向的分量。

因此单向测量法只适用于具有敏感方向的主轴回转精度的测量，例如工件回转型机床。

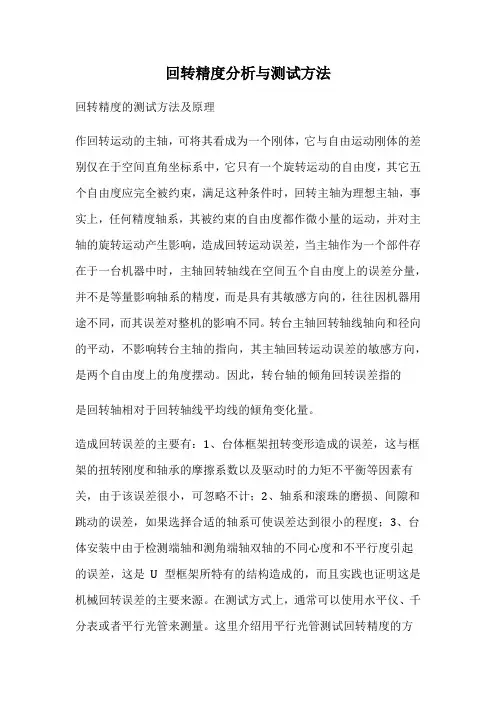

回转精度分析与测试方法回转精度的测试方法及原理作回转运动的主轴，可将其看成为一个刚体，它与自由运动刚体的差别仅在于空间直角坐标系中，它只有一个旋转运动的自由度，其它五个自由度应完全被约束，满足这种条件时，回转主轴为理想主轴，事实上，任何精度轴系，其被约束的自由度都作微小量的运动，并对主轴的旋转运动产生影响，造成回转运动误差，当主轴作为一个部件存在于一台机器中时，主轴回转轴线在空间五个自由度上的误差分量，并不是等量影响轴系的精度，而是具有其敏感方向的，往往因机器用途不同，而其误差对整机的影响不同。

转台主轴回转轴线轴向和径向的平动，不影响转台主轴的指向，其主轴回转运动误差的敏感方向，是两个自由度上的角度摆动。

因此，转台轴的倾角回转误差指的是回转轴相对于回转轴线平均线的倾角变化量。

造成回转误差的主要有：1、台体框架扭转变形造成的误差，这与框架的扭转刚度和轴承的摩擦系数以及驱动时的力矩不平衡等因素有关，由于该误差很小，可忽略不计；2、轴系和滚珠的磨损、间隙和跳动的误差，如果选择合适的轴系可使误差达到很小的程度；3、台体安装中由于检测端轴和测角端轴双轴的不同心度和不平行度引起的误差，这是U 型框架所特有的结构造成的，而且实践也证明这是机械回转误差的主要来源。

在测试方式上，通常可以使用水平仪、千分表或者平行光管来测量。

这里介绍用平行光管测试回转精度的方法。

在这种方法中用到的仪器有平行光管、平面镜、数显电箱以及专门设计的夹具。

下面介绍一下平行光管的工作原理。

自准直仪（又称自准直测微平行光管，简称平行光管）是一种应用光学自准直成像测微原理工作的高精度测试仪器。

它把准直仪和望远镜合二为一，利用光学自准直法，把角度量变化为线性量，通过测微器测出其线性变化从而间接地把角度测量出来，并由此确定测量反射面微小角度变化。

如果反射镜面与光束不垂直，而是偏转一个小角度α，那么当平行光轴的光线射向反射镜时，光线按反射定律与原光线成2α返回，通过物镜后成像在焦平面分化板上的处，与原目标不重合而有'的位移量（即为x）。

机床主轴测试实验报告1. 引言机床主轴作为机床的核心组成部分，对于加工精度和效率具有重要影响。

为了保证机床主轴的质量和性能，进行测试是必要的。

本实验旨在通过一系列测试，评估机床主轴在不同工况下的性能指标，为机床的使用者提供参考。

2. 实验目的1. 测试机床主轴的回转精度；2. 测试机床主轴的径向跳动和轴向跳动；3. 测试机床主轴的最大转速；4. 测试机床主轴的稳定性和平稳性。

3. 实验装置和方法3.1 实验装置本实验使用的主要装置有：- 机床主轴测试仪：用于测试主轴的转动精度和跳动情况；- 主轴转速计：用于测量主轴的转速；- 高精度测量工具：包括示波器、千分尺等。

3.2 实验方法1. 回转精度测试：通过在主轴上安装测量标尺，利用示波器测量标尺的波形，评估主轴的回转精度。

2. 跳动测试：使用示波器和千分尺测量主轴的径向和轴向跳动情况。

3. 最大转速测试：利用主轴转速计，逐渐增加主轴转速，记录并测量主轴的最大转速。

4. 稳定性和平稳性测试：连续运行主轴一定时间，在不同转速下观察主轴的稳定性和平稳性。

4. 实验结果与分析4.1 回转精度测试结果经过测试，得到主轴的回转精度为0.005 mm。

根据要求，机床主轴的回转精度应在0.01 mm以内，因此主轴的回转精度在合理范围内。

4.2 跳动测试结果径向跳动测试结果显示，主轴的径向跳动在0.02 mm以内，轴向跳动在0.01 mm以内。

根据标准，机床主轴的径向跳动和轴向跳动应在0.03 mm以内，因此主轴的跳动情况符合要求。

4.3 最大转速测试结果经过测试，主轴的最大转速为8000 rpm。

根据要求，机床主轴的最大转速应在6000 rpm以上，因此主轴的最大转速符合要求。

4.4 稳定性和平稳性测试结果在连续运行主轴2小时的实验中，主轴的转速保持稳定，无明显波动。

在不同转速下，主轴的转速变化不超过2%，达到了平稳运行的要求。

5. 结论通过本次实验，得到了以下结论：1. 机床主轴的回转精度、跳动情况、最大转速以及稳定性和平稳性都符合要求；2. 主轴的回转精度为0.005 mm，径向跳动和轴向跳动均在0.03 mm以内；3. 主轴的最大转速为8000 rpm，稳定性测试显示转速变化不超过2%。

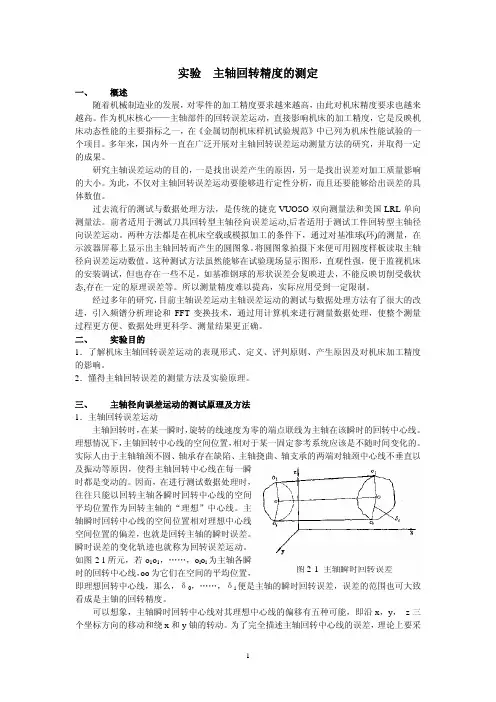

实验主轴回转精度的测定一、 概述随着机械制造业的发展，对零件的加工精度要求越来越高，由此对机床精度要求也越来越高。

作为机床核心——主轴部件的回转误差运动，直接影响机床的加工精度，它是反映机床动态性能的主要指标之一，在《金属切削机床样机试验规范》中已列为机床性能试验的一个项目。

多年来，国内外一直在广泛开展对主轴回转误差运动测量方法的研究，并取得一定的成果。

研究主轴误差运动的目的，一是找出误差产生的原因，另一是找出误差对加工质量影响的大小。

为此，不仅对主轴回转误差运动要能够进行定性分析，而且还要能够给出误差的具体数值。

过去流行的测试与数据处理方法，是传统的捷克VUOSO双向测量法和美国LRL单向测量法。

前者适用于测试刀具回转型主轴径向误差运动,后者适用于测试工件回转型主轴径向误差运动。

两种方法都是在机床空载或模拟加工的条件下，通过对基准球(环)的测量，在示波器屏幕上显示出主轴回转而产生的圆图象。

将圆图象拍摄下来便可用圆度样板读取主轴径向误差运动数值。

这种测试方法虽然能够在试验现场显示图形，直观性强，便于监视机床的安装调试，但也存在一些不足，如基准钢球的形状误差会复映进去，不能反映切削受载状态,存在一定的原理误差等。

所以测量精度难以提高，实际应用受到一定限制。

经过多年的研究，目前主轴误差运动主轴误差运动的测试与数据处理方法有了很大的改进，引入频镨分析理论和FFT变换技术，通过用计算机来进行测量数据处理，使整个测量过程更方便、数据处理更科学、测量结果更正确。

二、 实验目的1．了解机床主轴回转误差运动的表现形式、定义、评判原则、产生原因及对机床加工精度的影响。

2．懂得主轴回转误差的测量方法及实验原理。

三、 主轴径向误差运动的测试原理及方法1．主轴回转误差运动主轴回转时，在某一瞬时，旋转的线速度为零的端点联线为主轴在该瞬时的回转中心线。

理想情况下，主铀回转中心线的空间位置，相对于某一固定参考系统应该是不随时间变化的。
