防雷工程中避雷器有哪些安装要求？
防雷工程就是指一种为防雷所涉及的工程，常见的防雷工程种类有外部防雷和内部防雷两种。

外部防雷最直接的目的即保护人身安全，内部防雷则是保护设备不受雷击。

防雷工程使用的设备是非常多的，接下来我们来了解一下防雷工程中避雷器有哪些安装要求？
防雷工程中避雷器安装要求：

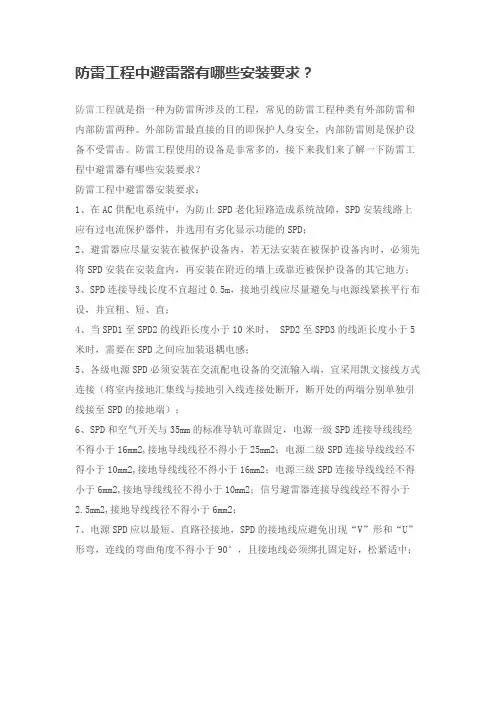

1、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD；
2、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方；
3、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直；
4、当SPD1至SPD2的线距长度小于10米时， SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感；
5、各级电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接（将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端）；
6、SPD和空气开关与35mm的标准导轨可靠固定，电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2；电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2；电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2；信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2；
7、电源SPD应以最短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中；。

避雷器安装要求表
1. 避雷器类型
安装过程中，请根据需要选择适当的避雷器类型。

以下是常见的避雷器类型：
- 避雷器A：适用于低压电力系统。

- 避雷器B：适用于中压电力系统。

- 避雷器C：适用于高压电力系统。

2. 安装位置
避雷器的安装位置至关重要，请遵循以下要求：
- 避雷器应安装在电力系统设备的进出线位置。

- 避雷器应远离可燃物，并确保安装在防火墙外。

- 避雷器应安装在离地面高度不低于2米的位置，以防止人工碰撞。

3. 安装高度
安装避雷器的高度也是一个重要的考虑因素：
- 避雷器安装高度与设备高度应保持一致，以便更好地接地和导电。

- 避雷器顶部应至少高出设备顶部30cm，以便避免高温对避雷
器的影响。

4. 安装过程
在进行避雷器的安装时，请按照以下步骤进行：
1. 清洁安装位置，确保无灰尘或腐蚀物。

2. 严格按照设备和避雷器厂家提供的安装说明操作。

3. 确保避雷器的接线正确连接，并且紧固良好。

4. 检查避雷器的保护装置和接地装置是否正常运行。

5. 检测和维护
为确保避雷器的有效性和可靠性，请定期进行以下检测和维护：- 定期检查避雷器的外观是否有损坏或腐蚀。

- 定期检查避雷器的接线和连接螺栓是否紧固可靠。

- 定期检测避雷器的保护性能，并记录测试结果。

- 如遇避雷器故障或失效，务必及时更换。

以上是避雷器安装的要求表，请在安装过程中严格遵循上述要求。

如有任何疑问或需要进一步帮助，请随时与我们联系。

线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。

正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。

本文将详细介绍线路避雷器安装的相关要求和标准。

一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。

根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。

一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。

二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。

一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。

同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。

三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。

一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。

以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。

2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。

3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。

4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。

5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。

四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。

以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。

2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。

3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。

4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。

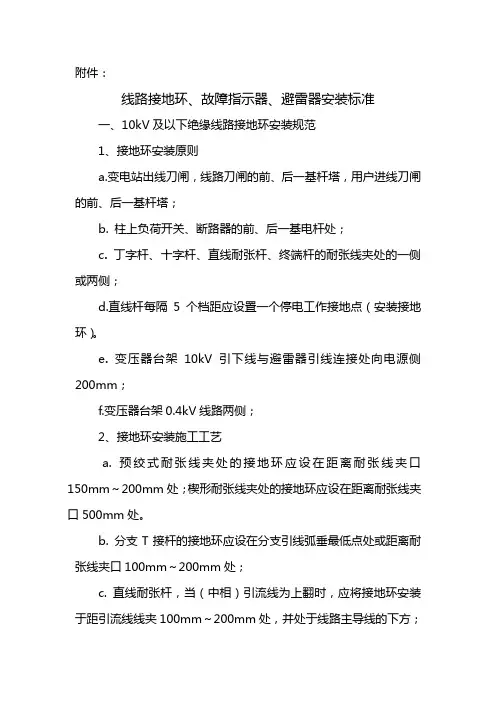

附件：线路接地环、故障指示器、避雷器安装标准一、10kV及以下绝缘线路接地环安装规范1、接地环安装原则a.变电站出线刀闸，线路刀闸的前、后一基杆塔，用户进线刀闸的前、后一基杆塔；b. 柱上负荷开关、断路器的前、后一基电杆处；c. 丁字杆、十字杆、直线耐张杆、终端杆的耐张线夹处的一侧或两侧；d.直线杆每隔5个档距应设置一个停电工作接地点（安装接地环）。

e.变压器台架10kV引下线与避雷器引线连接处向电源侧200mm；f.变压器台架0.4kV线路两侧；2、接地环安装施工工艺a. 预绞式耐张线夹处的接地环应设在距离耐张线夹口150mm～200mm处；楔形耐张线夹处的接地环应设在距离耐张线夹口500mm处。

b. 分支T接杆的接地环应设在分支引线弧垂最低点处或距离耐张线夹口100mm～200mm处；c. 直线耐张杆，当（中相）引流线为上翻时，应将接地环安装于距引流线线夹100mm～200mm处，并处于线路主导线的下方；d. 地线挂接口宽度均为80mm，导线绝缘层的剥离端口处应包缠两层绝缘自粘带，防止导线进水、进潮；e. 相邻地线挂接口应错开200mm及以上。

（省公司2010年版典设图例中是同一直线上）3、线路主导线专用地线环的安装，一般中相距横担800mm，边相距横担500mm。

地线环除下端环裸露外，其余部分均应用绝缘自粘带包缠两层，其表层再缠绕一层具有憎水性能的自粘带。

（省公司2010年版典设图例中接地环安装是同一直线上）二、10kV及以下线路故障指示器的安装在10kV架空线与电缆连接处、用户分界杆、较长的架空线支路首端、中断、具有环网功能的中压开关柜、环网柜及电缆分接箱分支路出线侧、线路断路器（刀闸）处均应装设短路故障指示器。

三、10kV及以下配电网的防雷、接地1、10kV及以下的配电系统中主要采用金属氧化物避雷器作为防雷措施，多雷区应增设防雷措施以提高防雷效果。

2、10kV柱上户外设备（如负荷开关、断路器、架空地区配变等）应装设金属氧化物避雷器,常开联络开关的两侧均应装设避雷器。
