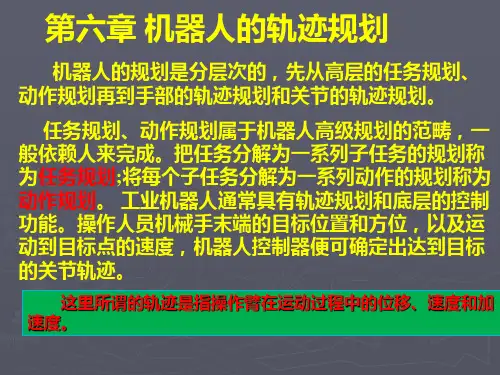

第六章机器人的轨迹规划

机器人运动控制中的轨迹规划与优化技术研究摘要：机器人的运动控制中的轨迹规划与优化技术对于机器人在各种应用领域的性能和效率至关重要。

本文主要介绍了机器人运动控制中轨迹规划的基本概念、常用方法及其优化技术，并分析了轨迹规划与优化技术在实际应用中的挑战和发展趋势。

1. 引言机器人的运动控制是机器人技术领域中的关键技术之一，它决定了机器人在工业自动化、服务机器人、医疗机器人等领域的性能和效率。

轨迹规划与优化技术作为机器人运动控制的重要组成部分，在指导机器人运动路径和轨迹的选择上起到至关重要的作用。

本文将介绍机器人运动控制中的轨迹规划和优化技术的研究现状和发展趋势。

2. 轨迹规划的基本概念与方法2.1 轨迹规划的基本概念轨迹规划是指确定机器人自身和末端执行器的路径，使其能够在特定的环境和约束条件下实现目标运动。

主要包括全局轨迹规划和局部轨迹规划两个方面。

全局轨迹规划是根据机器人的起始位置和目标位置，寻找一条完整的路径，以实现从起始位置到目标位置的连续运动。

局部轨迹规划则是在机器人运动过程中，根据机器人的实时感知信息，根据机器人自身的动力学特性和操作要求，动态地规划调整机器人的运动轨迹。

2.2 轨迹规划的方法常用的轨迹规划方法包括几何方法、采样方法、搜索方法等。

几何方法是通过定义机器人的几何形状和约束条件，计算机器人的最优路径。

采样方法是通过采样机器人的状态空间，选取一个合适的采样点构造路径。

搜索方法是利用搜索算法，在状态空间中搜索最优路径。

这些方法各有优缺点，应根据具体应用场景的需求进行选择。

3. 轨迹优化的技术方法3.1 轨迹平滑轨迹平滑的目标是使机器人的路径更加平滑，减少轨迹的变化率和曲率，从而提高机器人的稳定性和精度。

常用的轨迹平滑方法包括贝塞尔曲线、B样条曲线等，可以将离散的路径点插值为连续的平滑曲线。

3.2 动态轨迹规划动态轨迹规划是指根据机器人的实时感知信息和环境变化，动态地规划机器人的运动路径。

机器人运动轨迹规划的说明书一、引言机器人运动轨迹规划是为了确保机器人在执行任务时能够高效、安全地完成所设计的一项关键技术。

本说明书将介绍机器人运动轨迹规划的基本原理、方法和步骤，以及相关的应用和注意事项。

二、机器人运动轨迹规划原理机器人运动轨迹规划的目标是将机器人从起始位置移动到目标位置，并避开可能存在的障碍物。

在进行轨迹规划时，需要考虑以下原理：1. 机器人定位：通过使用传感器和定位系统对机器人进行准确地定位和姿态估计。

2. 地图构建：利用激光雷达或其他传感器收集环境信息，生成机器人所在环境的地图。

3. 障碍物检测：根据地图信息，识别出机器人可能遇到的障碍物，并进行有效的障碍物检测。

4. 路径规划：根据机器人的起始位置、目标位置和障碍物信息，确定一条安全可行的路径。

5. 运动控制：通过动力学模型和运动规划算法，控制机器人的速度和姿态，使其按照规划的轨迹进行运动。

三、机器人运动轨迹规划方法根据不同的环境和任务需求，机器人运动轨迹规划常用的方法包括但不限于以下几种：1. 经典搜索算法：如A*算法、Dijkstra算法等，通过搜索问题空间找到最优路径或者近似最优路径。

2. 采样优化算法：如RRT（Rapidly-Exploring Random Trees）算法，通过随机采样和优化策略生成路径。

3. 动态规划方法：将问题分解为子问题，并根据最优子结构原理逐步求解。

4. 人工势场法：将机器人视为粒子受力的对象，根据势场计算出最优路径。

5. 机器学习算法：如强化学习和神经网络等，通过对历史数据的学习来生成路径规划策略。

四、机器人运动轨迹规划步骤机器人运动轨迹规划一般包括以下步骤：1. 获取环境信息：使用传感器和定位系统获取机器人所在环境的地图和障碍物信息。

2. 设定起始和目标位置：根据任务需求，设定机器人的起始位置和目标位置。

3. 地图建模与预处理：对获取的环境信息进行地图构建和去噪等预处理操作，以便后续规划使用。

机器人运动轨迹规划随着科技的不断发展，机器人已经成为了现代工业和日常生活中的重要角色。

而机器人的运动轨迹规划则是机器人能够高效执行任务的关键。

在这篇文章中，我们将探讨机器人运动轨迹规划的原理、挑战以及应用。

第一部分：机器人运动轨迹规划的基础原理机器人的运动轨迹规划是指利用算法和规则来确定机器人在工作空间内的行动路径。

它需要考虑机器人的动力学特性、环境条件以及任务需求。

运动轨迹规划主要分为离线规划和在线规划。

在离线规划中，机器人事先计算出完整的轨迹，并在执行过程中按照预定的轨迹行动。

这种规划方式适用于对工作环境已经事先了解的情况，例如工业生产线上的自动化机器人。

离线规划的优点是能够保证轨迹的精准性，但对环境的变化相对敏感。

而在线规划则是机器人根据当下的环境信息实时地计算出合适的轨迹。

这种规划方式适用于未知环境或需要适应环境变化的情况，例如自主导航机器人。

在线规划的优点是能够灵活应对环境的变化，但对实时性要求较高。

第二部分：机器人运动轨迹规划的挑战机器人运动轨迹规划面临着一些挑战，其中包括路径规划、避障和动力学约束等问题。

路径规划是机器人运动轨迹规划的基本问题之一。

它涉及到如何选择机器人在工作空间中的最佳路径，以达到任务要求并减少能耗。

路径规划算法可以基于图搜索、最短路径算法或优化算法进行设计。

避障是机器人运动轨迹规划中必须考虑的问题。

机器人需要能够感知并避免与障碍物的碰撞，以确保安全执行任务。

避障算法可以基于传感器信息和障碍物模型来确定机器人的安全路径。

动力学约束是指机器人在运动过程中需要满足的物理约束条件。

例如，机械臂在操作时需要避免碰撞或超过其运动范围。

动力学约束的考虑需要在规划过程中对机器人的动力学特性进行建模，并在轨迹规划中进行优化。

第三部分：机器人运动轨迹规划的应用机器人运动轨迹规划在许多领域中都具有广泛的应用。

在工业领域，机器人可以根据离线规划的路径自动执行复杂的生产任务，提高生产效率和质量。

机器人的轨迹规划和运动控制机器人技术已经在人们的生活中发挥着越来越重要的作用。

从智能家居到工业制造，人工智能和机器人控制系统已经逐渐成为人们日常生活中不可或缺的一部分。

然而，如何规划机器人的运动轨迹和控制机器人的运动仍然是机器人领域中的难题之一。

本文将从机器人轨迹规划和机器人运动控制两个方面探讨机器人的发展。

机器人轨迹规划机器人的轨迹规划是指通过计算机软件来规划机器人的运动轨迹。

该技术可以帮助机器人完成各种任务，如物品搬运、工业加工和医疗治疗操作等。

机器人轨迹规划的主要挑战之一是将机器人的运动轨迹与环境的变化相结合，以确保机器人可以在不同的环境下运行。

此外，噪音、摩擦和其他干扰因素也可能影响机器人的轨迹规划。

为了解决这些挑战，研究人员已经开发了一些高精度的轨迹规划算法。

例如，启发式搜索算法是一种常用的算法，它可以根据环境的特征来找到机器人的最短路径。

有些研究人员还使用基于数学模型的方法，例如贝塞尔曲线和样条曲线来确定机器人的轨迹。

这些方法可以确保机器人的轨迹平滑且没有突变，从而提高机器人的准确性和可靠性。

机器人运动控制机器人的运动控制是指通过计算机软件来解决机器人运动过程中的控制问题。

具体来说，这项技术涉及到控制机器人的速度、位置、加速度和姿态等参数，以保持机器人在规定的路径上运动，并避免与其他物体碰撞。

机器人运动控制的主要挑战之一是如何确定机器人的位置和速度。

为此，研究人员已经开发了很多算法，例如基于位置反馈的控制算法、基于力反馈的控制算法和最优化控制算法等。

这些算法可以根据机器人的实际情况，进行智能处理和调整，从而保证机器人的运动精度和稳定性。

另一个挑战是如何提高机器人的控制速度。

目前，一些新型的运动控制器可以使机器人的响应速度达到毫秒级别，从而使机器人可以迅速适应任何复杂的工作任务。

通过这些运动控制器，机器人可以在快速运动和精准定位之间实现完美平衡。

未来发展趋势无疑，随着科技的不断发展和应用场景的不断扩大，机器人的轨迹规划和运动控制技术可以得到更为广泛的应用。

机器人控制系统中的轨迹规划与运动控制算法引言：随着科技的不断发展，机器人技术在各个领域得到了广泛的应用。

机器人控制系统是机器人运行的核心部分，而轨迹规划与运动控制算法则是机器人控制系统中至关重要的环节。

本文将详细介绍机器人控制系统中的轨迹规划与运动控制算法。

一、轨迹规划的概念与意义1.1 轨迹规划的定义轨迹规划指的是在给定初始状态和目标状态的情况下，通过对机器人运动状态的合理规划，得到一条满足指定约束条件的运动轨迹，使机器人能够按照该轨迹从初始状态到达目标状态。

1.2 轨迹规划的意义轨迹规划在机器人控制系统中起着重要的作用。

首先，合理的轨迹规划能够提高机器人的运动效率，使机器人在有限的时间内完成预定任务。

其次，轨迹规划可以确保机器人在运动过程中避免障碍物，保证机器人和环境的安全。

最后，轨迹规划还能够优化机器人的运动轨迹，降低机器人的能耗，延长机器人的使用寿命。

二、轨迹规划的方法2.1 基于规则的轨迹规划方法基于规则的轨迹规划方法是最简单、直观的一种方法。

该方法通过预先定义规则，使机器人按照特定的路径运动。

例如，可以通过定义机器人在固定速度下沿直线运动，然后改变运动方向，再沿直线运动到达目标位置。

2.2 基于搜索的轨迹规划方法基于搜索的轨迹规划方法则是通过对大量的运动路径进行搜索，找到一条最优的运动轨迹。

常见的搜索算法有A*算法、D*算法等。

这些算法通过计算每个运动路径的代价函数，选择代价最小的路径作为机器人的运动轨迹。

2.3 基于优化的轨迹规划方法基于优化的轨迹规划方法是一种更加高级和复杂的方法。

该方法利用优化算法对机器人的运动轨迹进行优化。

其中，常用的优化算法有遗传算法、模拟退火算法等。

这些算法能够在满足约束条件的前提下，寻找到最优的机器人运动轨迹。

三、运动控制算法的概念与分类3.1 运动控制算法的定义运动控制算法是指在机器人控制系统中，根据目标轨迹和当前运动状态，计算出合适的控制命令，从而控制机器人按照目标轨迹运动的一种算法。

机器人轨迹规划1. 简介机器人轨迹规划是指在给定机器人动态约束和环境信息的情况下，通过算法确定机器人的运动轨迹，以达到特定的任务目标。

轨迹规划对于机器人的移动和导航非常重要，可以用于自主导航、避障、协作操控等应用领域。

2. 常见的机器人轨迹规划算法2.1 最短路径规划算法最短路径规划算法包括Dijkstra算法、A*算法等。

这些算法通过计算机器人到达目标位置的最短路径，来规划机器人的运动轨迹。

它们通常基于图搜索的思想，对于给定的环境图，通过计算节点之间的距离或代价，并考虑障碍物的存在，确定机器人的最佳路径。

2.2 全局路径规划算法全局路径规划算法主要用于确定机器人从起始位置到目标位置的整体路径。

常见的全局路径规划算法有D*算法、RRT（Rapidly-exploring Random Tree）算法等。

这些算法通过在连续的状态空间中进行采样，以快速探索整个空间，并找到连接起始和目标位置的路径。

2.3 局部路径规划算法局部路径规划算法用于在机器人运动过程中避开障碍物或避免发生碰撞。

常见的局部路径规划算法有动态窗口算法、VFH（Vector Field Histogram）算法等。

这些算法通过感知周围环境的传感器数据，结合机器人动态约束，快速计算出机器人的安全轨迹。

3. 轨迹规划的输入和输出3.1 输入数据轨迹规划算法通常需要以下输入数据： - 机器人的初始状态：包括位置、朝向、速度等信息。

- 目标位置：机器人需要到达的位置。

- 环境信息：包括地图、障碍物位置、传感器数据等。

- 机器人的动态约束：包括速度限制、加速度限制等。

3.2 输出数据轨迹规划算法的输出数据通常为机器人的运动轨迹，可以是一系列位置点的集合，也可以是一系列控制信号的集合。

轨迹规划的输出数据应满足机器人的动态约束，并在给定的环境中可行。

4. 轨迹规划的优化与评估4.1 轨迹优化轨迹规划算法通常会生成一条初步的轨迹，但这条轨迹可能不是最优的。
