机器人轨迹规划

机器人运动控制中的轨迹规划与优化技术研究摘要：机器人的运动控制中的轨迹规划与优化技术对于机器人在各种应用领域的性能和效率至关重要。

本文主要介绍了机器人运动控制中轨迹规划的基本概念、常用方法及其优化技术，并分析了轨迹规划与优化技术在实际应用中的挑战和发展趋势。

1. 引言机器人的运动控制是机器人技术领域中的关键技术之一，它决定了机器人在工业自动化、服务机器人、医疗机器人等领域的性能和效率。

轨迹规划与优化技术作为机器人运动控制的重要组成部分，在指导机器人运动路径和轨迹的选择上起到至关重要的作用。

本文将介绍机器人运动控制中的轨迹规划和优化技术的研究现状和发展趋势。

2. 轨迹规划的基本概念与方法2.1 轨迹规划的基本概念轨迹规划是指确定机器人自身和末端执行器的路径，使其能够在特定的环境和约束条件下实现目标运动。

主要包括全局轨迹规划和局部轨迹规划两个方面。

全局轨迹规划是根据机器人的起始位置和目标位置，寻找一条完整的路径，以实现从起始位置到目标位置的连续运动。

局部轨迹规划则是在机器人运动过程中，根据机器人的实时感知信息，根据机器人自身的动力学特性和操作要求，动态地规划调整机器人的运动轨迹。

2.2 轨迹规划的方法常用的轨迹规划方法包括几何方法、采样方法、搜索方法等。

几何方法是通过定义机器人的几何形状和约束条件，计算机器人的最优路径。

采样方法是通过采样机器人的状态空间，选取一个合适的采样点构造路径。

搜索方法是利用搜索算法，在状态空间中搜索最优路径。

这些方法各有优缺点，应根据具体应用场景的需求进行选择。

3. 轨迹优化的技术方法3.1 轨迹平滑轨迹平滑的目标是使机器人的路径更加平滑，减少轨迹的变化率和曲率，从而提高机器人的稳定性和精度。

常用的轨迹平滑方法包括贝塞尔曲线、B样条曲线等，可以将离散的路径点插值为连续的平滑曲线。

3.2 动态轨迹规划动态轨迹规划是指根据机器人的实时感知信息和环境变化，动态地规划机器人的运动路径。

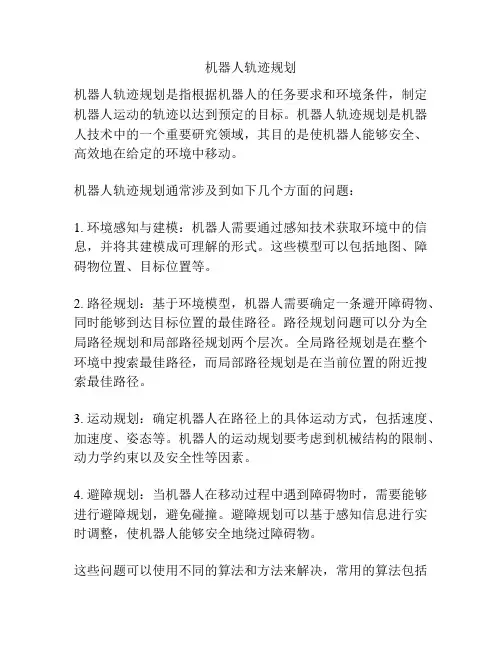

机器人轨迹规划机器人轨迹规划是指根据机器人的任务要求和环境条件，制定机器人运动的轨迹以达到预定的目标。

机器人轨迹规划是机器人技术中的一个重要研究领域，其目的是使机器人能够安全、高效地在给定的环境中移动。

机器人轨迹规划通常涉及到如下几个方面的问题：1. 环境感知与建模：机器人需要通过感知技术获取环境中的信息，并将其建模成可理解的形式。

这些模型可以包括地图、障碍物位置、目标位置等。

2. 路径规划：基于环境模型，机器人需要确定一条避开障碍物、同时能够到达目标位置的最佳路径。

路径规划问题可以分为全局路径规划和局部路径规划两个层次。

全局路径规划是在整个环境中搜索最佳路径，而局部路径规划是在当前位置的附近搜索最佳路径。

3. 运动规划：确定机器人在路径上的具体运动方式，包括速度、加速度、姿态等。

机器人的运动规划要考虑到机械结构的限制、动力学约束以及安全性等因素。

4. 避障规划：当机器人在移动过程中遇到障碍物时，需要能够进行避障规划，避免碰撞。

避障规划可以基于感知信息进行实时调整，使机器人能够安全地绕过障碍物。

这些问题可以使用不同的算法和方法来解决，常用的算法包括A*算法、Dijkstra算法、蚁群算法等。

此外，机器人轨迹规划还需要结合机器人的动力学和控制系统，使机器人能够按照规划的轨迹进行运动。

机器人轨迹规划的应用范围非常广泛，包括工业自动化、无人驾驶、机器人导航等领域。

例如，在工业自动化中，机器人可以根据轨迹规划进行物料搬运，实现生产线的自动化。

在无人驾驶领域，机器人车辆可以通过轨迹规划来规划行驶路线，保证安全、高效地到达目的地。

在机器人导航中，机器人可以根据轨迹规划进行地图绘制、自主导航等任务。

总之，机器人轨迹规划是机器人技术中的重要问题，通过合理的路径规划和运动规划，可以使机器人能够安全、高效地移动，完成各种任务。

随着机器人技术的发展，轨迹规划算法和方法也在不断进步，为机器人的运动能力提供了更好的支持。

机器人运动轨迹规划随着科技的不断发展，机器人已经成为了现代工业和日常生活中的重要角色。

而机器人的运动轨迹规划则是机器人能够高效执行任务的关键。

在这篇文章中，我们将探讨机器人运动轨迹规划的原理、挑战以及应用。

第一部分：机器人运动轨迹规划的基础原理机器人的运动轨迹规划是指利用算法和规则来确定机器人在工作空间内的行动路径。

它需要考虑机器人的动力学特性、环境条件以及任务需求。

运动轨迹规划主要分为离线规划和在线规划。

在离线规划中，机器人事先计算出完整的轨迹，并在执行过程中按照预定的轨迹行动。

这种规划方式适用于对工作环境已经事先了解的情况，例如工业生产线上的自动化机器人。

离线规划的优点是能够保证轨迹的精准性，但对环境的变化相对敏感。

而在线规划则是机器人根据当下的环境信息实时地计算出合适的轨迹。

这种规划方式适用于未知环境或需要适应环境变化的情况，例如自主导航机器人。

在线规划的优点是能够灵活应对环境的变化，但对实时性要求较高。

第二部分：机器人运动轨迹规划的挑战机器人运动轨迹规划面临着一些挑战，其中包括路径规划、避障和动力学约束等问题。

路径规划是机器人运动轨迹规划的基本问题之一。

它涉及到如何选择机器人在工作空间中的最佳路径，以达到任务要求并减少能耗。

路径规划算法可以基于图搜索、最短路径算法或优化算法进行设计。

避障是机器人运动轨迹规划中必须考虑的问题。

机器人需要能够感知并避免与障碍物的碰撞，以确保安全执行任务。

避障算法可以基于传感器信息和障碍物模型来确定机器人的安全路径。

动力学约束是指机器人在运动过程中需要满足的物理约束条件。

例如，机械臂在操作时需要避免碰撞或超过其运动范围。

动力学约束的考虑需要在规划过程中对机器人的动力学特性进行建模，并在轨迹规划中进行优化。

第三部分：机器人运动轨迹规划的应用机器人运动轨迹规划在许多领域中都具有广泛的应用。

在工业领域，机器人可以根据离线规划的路径自动执行复杂的生产任务，提高生产效率和质量。

工业机器人的轨迹规划与控制工业机器人在现代制造业中扮演着重要角色，其轨迹规划与控制是实现高效生产的关键。

本文将介绍工业机器人轨迹规划与控制的基本原理和方法。

一、工业机器人轨迹规划的基本原理轨迹规划是指确定机器人在三维空间内运动的路径，使其能够准确到达目标位置，并避免碰撞障碍物。

轨迹规划的基本原理主要包括以下几个方面：1. 任务规划：确定工业机器人要完成的任务，包括目标位置、姿态和速度等参数。

根据任务的性质和要求，选择合适的轨迹规划方法。

2. 机器人建模：将工业机器人抽象成数学模型，包括机器人的几何结构、运动学和动力学模型。

通过建模可以精确描述机器人的运动特性。

3. 环境感知：通过传感器获取机器人周围环境的信息，包括障碍物的位置、形状和大小等。

环境感知是轨迹规划中重要的一步，可以避免机器人碰撞障碍物。

4. 路径生成：根据机器人的起始位置、目标位置和环境信息，生成机器人的运动路径。

常用的路径生成方法包括直线插补、圆弧插补和样条插补等。

5. 避障算法：根据环境感知的结果，结合路径生成的路径，进行避障算法的计算。

常用的避障算法包括最近邻规划法、虚拟力法和人工势场法等。

二、工业机器人轨迹控制的基本方法轨迹控制是指根据轨迹规划生成的运动路径，使机器人能够按照期望的轨迹进行运动。

工业机器人轨迹控制的基本方法主要包括以下几个方面：1. 运动控制器：根据机器人的动力学模型和期望的轨迹，设计适当的运动控制器。

常用的运动控制器包括PID控制器、模糊控制器和自适应控制器等。

2. 传感器反馈：通过传感器获取机器人当前的位置信息，并将其反馈给控制器进行实时调节。

传感器反馈可以提高轨迹控制的准确性和稳定性。

3. 动态补偿：考虑工业机器人在运动过程中的惯性和摩擦等因素，进行动态补偿，使轨迹控制更加精确和稳定。

4. 跟踪控制：根据实际轨迹和期望轨迹之间的差异，设计相应的跟踪控制策略，使机器人能够按照期望轨迹进行运动。

5. 跟随误差修正：根据传感器反馈的实际位置信息，对跟随误差进行修正和调整，使机器人能够更精确地按照期望轨迹进行运动。

机器人控制系统中的轨迹规划与运动控制算法引言：随着科技的不断发展，机器人技术在各个领域得到了广泛的应用。

机器人控制系统是机器人运行的核心部分，而轨迹规划与运动控制算法则是机器人控制系统中至关重要的环节。

本文将详细介绍机器人控制系统中的轨迹规划与运动控制算法。

一、轨迹规划的概念与意义1.1 轨迹规划的定义轨迹规划指的是在给定初始状态和目标状态的情况下，通过对机器人运动状态的合理规划，得到一条满足指定约束条件的运动轨迹，使机器人能够按照该轨迹从初始状态到达目标状态。

1.2 轨迹规划的意义轨迹规划在机器人控制系统中起着重要的作用。

首先，合理的轨迹规划能够提高机器人的运动效率，使机器人在有限的时间内完成预定任务。

其次，轨迹规划可以确保机器人在运动过程中避免障碍物，保证机器人和环境的安全。

最后，轨迹规划还能够优化机器人的运动轨迹，降低机器人的能耗，延长机器人的使用寿命。

二、轨迹规划的方法2.1 基于规则的轨迹规划方法基于规则的轨迹规划方法是最简单、直观的一种方法。

该方法通过预先定义规则，使机器人按照特定的路径运动。

例如，可以通过定义机器人在固定速度下沿直线运动，然后改变运动方向，再沿直线运动到达目标位置。

2.2 基于搜索的轨迹规划方法基于搜索的轨迹规划方法则是通过对大量的运动路径进行搜索，找到一条最优的运动轨迹。

常见的搜索算法有A*算法、D*算法等。

这些算法通过计算每个运动路径的代价函数，选择代价最小的路径作为机器人的运动轨迹。

2.3 基于优化的轨迹规划方法基于优化的轨迹规划方法是一种更加高级和复杂的方法。

该方法利用优化算法对机器人的运动轨迹进行优化。

其中，常用的优化算法有遗传算法、模拟退火算法等。

这些算法能够在满足约束条件的前提下，寻找到最优的机器人运动轨迹。

三、运动控制算法的概念与分类3.1 运动控制算法的定义运动控制算法是指在机器人控制系统中，根据目标轨迹和当前运动状态，计算出合适的控制命令，从而控制机器人按照目标轨迹运动的一种算法。

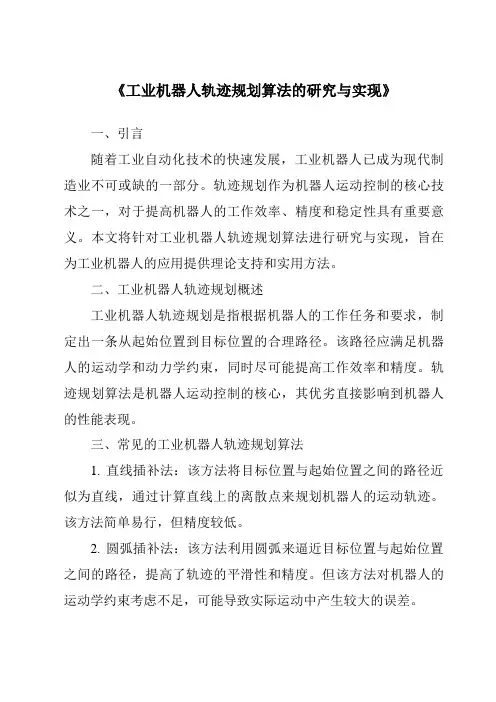

《工业机器人轨迹规划算法的研究与实现》一、引言随着工业自动化技术的快速发展，工业机器人已成为现代制造业不可或缺的一部分。

轨迹规划作为机器人运动控制的核心技术之一，对于提高机器人的工作效率、精度和稳定性具有重要意义。

本文将针对工业机器人轨迹规划算法进行研究与实现，旨在为工业机器人的应用提供理论支持和实用方法。

二、工业机器人轨迹规划概述工业机器人轨迹规划是指根据机器人的工作任务和要求，制定出一条从起始位置到目标位置的合理路径。

该路径应满足机器人的运动学和动力学约束，同时尽可能提高工作效率和精度。

轨迹规划算法是机器人运动控制的核心，其优劣直接影响到机器人的性能表现。

三、常见的工业机器人轨迹规划算法1. 直线插补法：该方法将目标位置与起始位置之间的路径近似为直线，通过计算直线上的离散点来规划机器人的运动轨迹。

该方法简单易行，但精度较低。

2. 圆弧插补法：该方法利用圆弧来逼近目标位置与起始位置之间的路径，提高了轨迹的平滑性和精度。

但该方法对机器人的运动学约束考虑不足，可能导致实际运动中产生较大的误差。

3. 优化算法：包括遗传算法、蚁群算法、粒子群算法等，通过寻找最优解来规划机器人的运动轨迹。

这些算法可以充分考虑机器人的运动学和动力学约束，得到较为理想的轨迹。

但计算量大，实现难度较高。

四、本研究采用的轨迹规划算法本研究采用一种基于遗传算法的轨迹规划方法。

该方法首先建立机器人的运动学模型和动力学模型，然后根据工作任务和要求，设定合理的评价函数。

通过遗传算法在解空间中搜索最优解，得到机器人的最佳运动轨迹。

该方法可以充分考虑机器人的运动学和动力学约束，提高轨迹的精度和平滑性。

五、算法实现1. 建立机器人运动学模型和动力学模型：根据机器人的结构和工作环境，建立精确的运动学模型和动力学模型。

2. 设定评价函数：根据工作任务和要求，设定合理的评价函数，包括路径长度、运动时间、能量消耗等指标。

3. 遗传算法搜索最优解：采用遗传算法在解空间中搜索最优解，得到机器人的最佳运动轨迹。

机器人轨迹规划1. 简介机器人轨迹规划是指在给定机器人动态约束和环境信息的情况下，通过算法确定机器人的运动轨迹，以达到特定的任务目标。

轨迹规划对于机器人的移动和导航非常重要，可以用于自主导航、避障、协作操控等应用领域。

2. 常见的机器人轨迹规划算法2.1 最短路径规划算法最短路径规划算法包括Dijkstra算法、A*算法等。

这些算法通过计算机器人到达目标位置的最短路径，来规划机器人的运动轨迹。

它们通常基于图搜索的思想，对于给定的环境图，通过计算节点之间的距离或代价，并考虑障碍物的存在，确定机器人的最佳路径。

2.2 全局路径规划算法全局路径规划算法主要用于确定机器人从起始位置到目标位置的整体路径。

常见的全局路径规划算法有D*算法、RRT（Rapidly-exploring Random Tree）算法等。

这些算法通过在连续的状态空间中进行采样，以快速探索整个空间，并找到连接起始和目标位置的路径。

2.3 局部路径规划算法局部路径规划算法用于在机器人运动过程中避开障碍物或避免发生碰撞。

常见的局部路径规划算法有动态窗口算法、VFH（Vector Field Histogram）算法等。

这些算法通过感知周围环境的传感器数据，结合机器人动态约束，快速计算出机器人的安全轨迹。

3. 轨迹规划的输入和输出3.1 输入数据轨迹规划算法通常需要以下输入数据： - 机器人的初始状态：包括位置、朝向、速度等信息。

- 目标位置：机器人需要到达的位置。

- 环境信息：包括地图、障碍物位置、传感器数据等。

- 机器人的动态约束：包括速度限制、加速度限制等。

3.2 输出数据轨迹规划算法的输出数据通常为机器人的运动轨迹，可以是一系列位置点的集合，也可以是一系列控制信号的集合。

轨迹规划的输出数据应满足机器人的动态约束，并在给定的环境中可行。

4. 轨迹规划的优化与评估4.1 轨迹优化轨迹规划算法通常会生成一条初步的轨迹，但这条轨迹可能不是最优的。

机器人运动轨迹规划在当今科技飞速发展的时代，机器人已经成为了我们生活和生产中不可或缺的一部分。

从工业生产线上的机械臂，到家庭服务中的智能机器人，它们的高效运作都离不开精准的运动轨迹规划。

那么，什么是机器人运动轨迹规划呢？简单来说，它就是为机器人确定从起始位置到目标位置的最优路径，同时要满足一系列的约束条件，比如速度限制、加速度限制、避障要求等等。

这就像是我们出门旅行，需要规划一条既快速又安全，还能避开各种拥堵和障碍的路线。

要实现良好的机器人运动轨迹规划，首先得明确机器人的工作任务和环境。

比如说，一个在仓库里搬运货物的机器人，它需要知道货物的位置、仓库的布局、通道的宽窄，以及可能存在的其他障碍物。

只有对这些情况了如指掌，才能为它规划出合理的运动轨迹。

在规划运动轨迹时，有几种常见的方法。

一种是基于几何模型的方法。

这种方法把机器人和环境都简化成几何形状，通过计算几何关系来确定运动路径。

就像在一张地图上，用线条和图形来表示道路和建筑物，然后找出从起点到终点的最佳路线。

另一种是基于运动学和动力学的方法。

运动学主要研究机器人的位置、速度和加速度之间的关系，而动力学则考虑了力和力矩对机器人运动的影响。

通过建立机器人的运动学和动力学模型，可以更精确地预测机器人的运动轨迹，同时也能更好地控制机器人的运动。

还有一种是基于智能算法的方法，比如遗传算法、蚁群算法等。

这些算法模拟了自然界中的生物进化或者群体行为，通过不断地迭代和优化，找到最优的运动轨迹。

除了方法的选择，还需要考虑机器人的运动约束。

速度和加速度的限制是很重要的，如果机器人运动速度过快或者加速度过大，可能会导致不稳定甚至损坏。

此外，机器人的关节角度限制、扭矩限制等也需要在规划中考虑进去，以确保机器人能够正常、安全地运动。

避障也是机器人运动轨迹规划中的一个关键问题。

在复杂的环境中，机器人可能会遇到各种各样的障碍物。

为了避免碰撞，需要实时检测障碍物的位置和形状，并根据这些信息调整运动轨迹。

工业机器人的轨迹规划与控制方法研究工业机器人作为现代制造业中非常重要的设备之一，广泛应用于不同的生产领域。

为了实现高效的生产和精确控制，工业机器人的轨迹规划与控制方法成为研究的热点。

本文将就工业机器人的轨迹规划和控制方法进行探讨。

一、轨迹规划方法工业机器人的轨迹规划是指通过对机器人的运动轨迹进行优化设计，实现灵活高效的运动。

常见的轨迹规划方法有直线轨迹规划、圆弧轨迹规划和样条曲线轨迹规划等。

直线轨迹规划是指机器人按照直线路径移动的方法。

这种方法简单直接，适用于一些直线型的加工任务。

但在某些情况下，直线轨迹规划缺乏灵活性，不能满足复杂加工任务的要求。

圆弧轨迹规划是指机器人按照圆弧路径移动的方法。

这种方法可以在机器人的运动过程中实现曲线的变化，提高机器人的运动灵活性。

但圆弧轨迹规划存在圆弧半径选择和切换问题，需要对机器人的运动空间进行规划和优化。

样条曲线轨迹规划是一种更加灵活和精细的方法。

通过将机器人的运动轨迹划分为多段曲线，可以实现更加复杂的运动规划。

此外，样条曲线轨迹规划可以实现光顺的路径转变和加工过程，提高机器人的运动效果和精度。

二、控制方法工业机器人的控制是指对机器人的姿态、速度和力矩等参数进行调整和控制，以实现精确的加工和运动。

常见的控制方法有位置控制、力控制和力/位置控制等。

位置控制是指通过控制机器人的关节位置来实现对机器人运动的控制。

这种控制方法简单易行，但在一些复杂的加工任务中，只依靠位置控制难以满足精度和稳定性的要求。

力控制是指通过对机器人施加外力来实现对机器人运动的控制。

这种控制方法用于需要对加工件施加力矩的工艺过程，可以实现对力矩的高精度控制。

但力控制方法对机器人和加工环境的刚性要求较高，应用范围有限。

力/位置控制是将位置控制和力控制方法结合起来的一种综合控制方法。

通过同时对机器人的位置和外力进行控制，可以实现更加灵活和精确的加工过程。

力/位置控制方法适用于大部分工业机器人的控制需求，具有较好的适应性和灵活性。

第三章机器人轨迹规划在当今科技飞速发展的时代，机器人的应用已经渗透到了我们生活和工作的方方面面。

从工业生产线上的机械臂，到家庭服务中的智能机器人，它们的高效运行都离不开精准的轨迹规划。

机器人轨迹规划，简单来说，就是为机器人确定一条从起始点到目标点的最优路径，并规划出在这条路径上的运动速度、加速度等参数。

这就好比我们在出门旅行前规划路线，不仅要知道从哪里出发到哪里结束，还要考虑路上的交通状况、停留时间等因素，以保证整个行程的顺利和高效。

轨迹规划的重要性不言而喻。

首先，它直接影响到机器人的工作效率。

一个合理的轨迹规划可以让机器人在完成任务时更加迅速、准确，减少不必要的动作和时间浪费。

其次，对于一些对精度要求较高的任务，如精密加工、医疗手术等，精确的轨迹规划能够确保机器人的操作达到预期的效果，避免误差和失误。

此外，良好的轨迹规划还能延长机器人的使用寿命，减少机械磨损和能量消耗。

在进行轨迹规划时，需要考虑多个因素。

机器人的运动学和动力学特性是首要的。

运动学主要研究机器人的位置、速度和姿态之间的关系，而动力学则涉及到力、力矩和运动之间的相互作用。

只有充分了解这些特性，才能为机器人规划出可行且高效的轨迹。

另外，工作环境也是一个关键因素。

机器人可能需要在狭窄的空间、复杂的地形或者有障碍物的环境中工作。

因此，在规划轨迹时，必须考虑如何避开障碍物，同时适应环境的限制。

机器人的任务要求也对轨迹规划有着明确的指导作用。

不同的任务可能对速度、精度、平稳性等有不同的要求。

例如，在搬运重物时，需要保证轨迹的平稳性，避免货物的晃动和掉落；而在进行快速装配任务时，则更注重速度和效率。

目前，常见的机器人轨迹规划方法主要有两种：关节空间规划和笛卡尔空间规划。

关节空间规划是直接在机器人的关节角度、速度和加速度等参数上进行规划。

这种方法的优点是计算相对简单，能够较好地处理机器人的运动学约束。

比如，对于一个具有六个关节的机械臂，我们可以通过规划每个关节的运动来实现整体的轨迹。

工业机器人的轨迹规划和控制在现代制造业中，工业机器人扮演着至关重要的角色。

它们能够高效、精确地完成各种复杂的任务，大大提高了生产效率和产品质量。

而要实现工业机器人的精准动作和高效作业，轨迹规划和控制则是其中的关键环节。

工业机器人的轨迹规划，简单来说，就是为机器人确定一条从起始点到目标点的最优路径。

这可不是一件简单的事情，需要考虑众多因素。

首先是工作空间的限制，机器人的运动范围是有限的，必须确保规划的轨迹在这个范围内。

其次，要考虑机器人的运动学和动力学特性。

不同类型的机器人，关节结构和运动方式都有所不同，这会影响轨迹的规划。

此外，还需要考虑任务的要求，比如速度、精度、加速度等。

为了实现有效的轨迹规划，工程师们通常采用多种方法。

一种常见的方法是基于关节空间的规划。

在这种方法中，直接对机器人的关节角度进行规划。

通过给定起始和终止的关节角度，以及中间的一些关键点，然后使用插值算法来生成连续的关节角度轨迹。

这样可以保证机器人的运动平稳，避免出现突变。

另一种方法是基于笛卡尔空间的规划。

在这种情况下，直接在三维空间中对机器人的末端执行器的位置、姿态进行规划。

这种方法更直观，更容易与任务需求相结合，但计算量相对较大。

在轨迹规划中，还需要考虑一些约束条件。

比如，速度约束，以防止机器人运动过快导致不稳定；加速度约束，避免过大的冲击；还有关节角度限制、力矩限制等，以确保机器人的运动在安全范围内。

有了规划好的轨迹，接下来就是控制机器人按照这个轨迹运动。

工业机器人的控制主要分为位置控制和力控制两种方式。

位置控制是最常见的控制方式。

通过不断测量机器人的实际位置，并与规划的位置进行比较，然后计算出控制量，驱动机器人向目标位置运动。

这种控制方式适用于大多数对位置精度要求较高的任务，比如装配、焊接等。

力控制则主要用于需要与环境进行交互、施加特定力的任务，比如打磨、抛光等。

在力控制中，通过安装力传感器来测量机器人与环境之间的接触力，然后根据力的大小和方向来调整机器人的运动。
