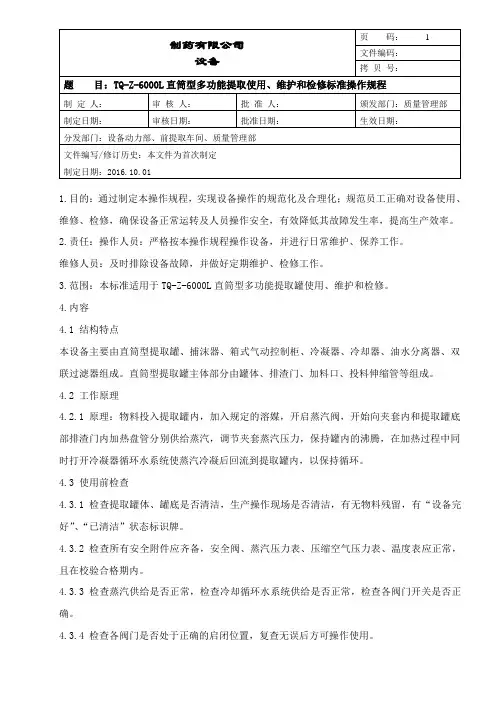

直筒提取罐说明书

直筒提取罐使用说明书目录1、产品用途及适用范围 --------------------------------------------------------------------------------------------------------------- 22、安全保护及注意事项 --------------------------------------------------------------------------------------------------------------- 23、产品结构及性能 ---------------------------------------------------------------------------------------------------------------------- 54、产品型式参数 ------------------------------------------------------------------------------------------------------------------------- 55、工作原理 -------------------------------------------------------------------------------------------------------------------------------- 66、控制系统 -------------------------------------------------------------------------------------------------------------------------------- 67、安装及调试--------------------------------------------------------------------------------------------------------------------------- 108、使用操作 ------------------------------------------------------------------------------------------------------------------------------ 139、设备清洗 ------------------------------------------------------------------------------------------------------------------------------ 1510、维护保养 ------------------------------------------------------------------------------------------------------------------------------ 1611、运输及贮存--------------------------------------------------------------------------------------------------------------------------- 18附件1-提取罐系列 -------------------------------------------------------------------------------------------------------------------------- 19附件2-提取罐结构图----------------------------------------------------------------------------------------------------------------------- 20附件3-技术参数 ----------------------------------------------------------------------------------------------------------------------------- 211、产品用途及适用范围提取罐主要用于中药、植物、动物、食品、化工等行业的常压及低压水煎、温浸、热回流、强制循环、渗漉，芳香油提取及有机溶媒回收等工程工艺操作，特别是使用动态提取更佳，时间短，药液含量高。

本公司生产多系列提取罐，包括蘑菇型系列提取罐、斜锥型系列提取罐、直筒型系列提取罐、正锥型系列提取罐。

(各种形式提取罐请参见附件1)蘑菇型提取罐筒体上大下小,上部具有较大的缓冲空间,不易产生爆沸;下部直径小,传热快,加热时间短；底部配有中心加热鼓,传热效率高，易于保证药液处于微沸状态，避免爆沸，加热效果甚好；底部呈圆柱状，中心加热鼓可随出渣门的开启起到带料的作用，易于出渣。

斜锥型结构一般用于容积较大的提取罐，其筒体直径大,设备高度小，对于楼层层高有限的场地较适用；出渣门较小,密封性较好,单侧锥体出料。

正锥型结构提取罐筒体直径大,出渣门较小,密封性较好,出料时发散度较小，容易收集。

直筒型提取罐筒体较长,上下通径,夹套一般分上下两部分，可实现单独加热，底部配有中心加热鼓，上下夹套及中心加热鼓均可实现单独加热，易于保证药液处于微沸状态，避免爆沸，加热效果甚好；底部呈圆柱状，中心加热鼓可随出渣门的开启起到带料的作用，易于出渣。

针对一些客户的工艺需要,提取罐可设计有搅拌系统,罐体内配置机械搅拌装置,提取过程中带动原料产生运动,加快混合，有效防止比重较小的药液漂浮于溶媒上表面浸润不充分，提高提取效果,缩短提取时间。

2、安全保护及注意事项危险——错误使用时，会引起危险发生，可能导致人身死亡。

警告——错误使用时，可能会导致人身轻度伤害和设备损坏。

1、验收➢收到产品时，发现产品或部件有严重损坏、凹凸时切勿安装。

可能会影响产品性能。

2、安装➢应安装在有足够强度的地面或平台上。

设备负载后较重，可能会造成地面压坏，设备倾斜倒塌。

➢设备各个连接件应紧固连接。

有造成影响设备运行的危险➢请勿随意拆卸有仪器仪表的部件，如吊装可能损坏仪表，请按照规范或说明拆除仪器仪表。

可能导致仪器仪表损坏。

➢禁止人员攀爬设备。

有摔伤或损坏设备危险。

➢禁止设备倒置或斜倒置吊装有可能导致设备出渣门滚珠滑落，使提取罐出渣门无法正常打开或关闭，在提取罐锁紧圈未锁紧的情况下，这种可能性较大。

➢搬运固定时应具有专业资质的设备工程师现场指导安装。

安装过程中，需要吊装、移动，有碰伤危险和影响设备运行的危险。

➢当吊装设备时，请根据产品重量选择合适的吊装工具，防止吊装工具不能承受设备的重量。

有设备摔落造成人员伤亡或设备损坏的危险。

➢电器接地端一定要可靠接地。

有触电和火灾危险。

➢需要接电的设备，应请具有专业资质的电气工程师进行接线作业。

有触电和火灾的危险。

3、试运行➢运行过程中切勿超压超温工作。

有爆炸危险。

➢运行过程中，请勿随意碰触电源开关。

防止触电。

➢储存强酸、强碱、强腐蚀物品时，工作人员应穿戴相应的劳防用品。

有烧伤危险。

➢储存高温、极低温物品时，工作人员也应穿戴相应的劳防用品。

有烧伤、冻伤的危险。

➢仪器仪表应在参数要求的温湿度范围内工作。

有影响仪器仪表精度的危险。

➢请勿用湿手操作旋钮及开关。

有触电危险。

➢设备运行时请减少暴露在视镜前的时间，防止视镜安装不良导致承压破裂，伤害人身安全。

4、保养维护3、产品结构及性能提取罐组成结构：请查看附件-2注：机械搅拌(若配置)：搅拌电机安装在罐顶，搅拌轴由上半轴和下半轴组成，其中上半轴与罐体之间采用密封性能好、使用寿命长的204型硬质合金机械密封，下半轴通过法兰与上半轴连接，搅拌桨叶焊与下搅拌轴上。

与之相辅助的设备：冷凝器，冷却器，油水分离器，捕沫器，双联过滤器，循环泵（具体配置见设备图纸）提取罐凡与药液接触的部位均采用304或316L不锈钢制造，具有无毒、无脱落、良好的耐腐蚀性，不仅能使中药产品质量得到保证，而且设备使用寿命长。

提取罐可以与其他辅助设备联合使用,例如捕沫器、冷凝器、双联过滤器、油水分离器等。

油水分离器主要针对醇提用来收油操作。

整套设备是在完全密封闭的可循环的系统内完成,同时在废液中收回有机溶媒。

提取设备具有提取时间短、生产效率高、能耗少、升温时间快、应用范围广、操作简单、安全可靠等特点。

4、产品型式参数参见附件-35、工作原理整个提取过程是在密闭可循环系统内完成，可常压提取，内胆壳体按照压力容器设计的设备也可低压提取、无论是水提、醇提、提油或作其它用途，其具体工艺要求均有中药厂根据药物性能要求自行确定。

(1)如水提：水和中药按照一定的工艺配比装入提取罐内，开始给夹层热源(有夹套)，罐内沸腾后减少供给热源，保持罐内微沸即可，根据提取药理工艺维持一定时间，确保中药或中药饮片中的有效成分充分溶解到水中。

(2)如醇提：先将药和酒精按照一定的工艺配比加入罐内，使系统处于密闭状态，给夹层热源(有夹套)，罐内达到需要温度时减少供给热源，使罐内温度维持在工艺需要的温度一定时间，确保中药或中药饮片中的有效成分充分溶解到酒精中。

上升汽态的酒精经过冷凝器冷凝后成液态酒精回流储存，待蒸馏提纯后再利用；为了提高效率，可用泵强制循环，使药液从罐底部通过泵吸出，再从上部进口回至罐内。

(3)提油：先把含有挥发油的中药和水按照一定的工艺配比加入到提取罐内,给夹层热源蒸汽(有夹套),达到挥发温度后,调整蒸汽的进入量，并按照工艺要求维持罐内温度达一定时间，挥发后的芳香油可通过冷却系统进行冷却,经冷却的药液通过油水分离器分离。

6、控制系统本设备控制系统由全手动控制构成，温度调节使用截止阀调节，舱门开关采用触摸屏控制，包含系列的错误报警和动作检测。
