组合电路的基本分析方法和设计方法

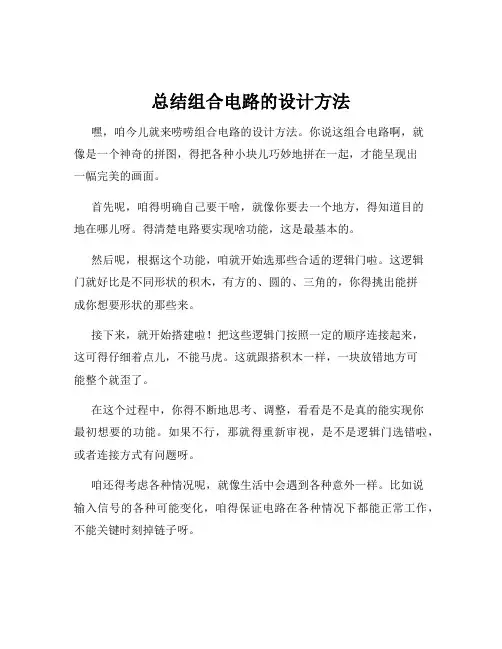

总结组合电路的设计方法嘿，咱今儿就来唠唠组合电路的设计方法。

你说这组合电路啊，就像是一个神奇的拼图，得把各种小块儿巧妙地拼在一起，才能呈现出一幅完美的画面。

首先呢，咱得明确自己要干啥，就像你要去一个地方，得知道目的地在哪儿呀。

得清楚电路要实现啥功能，这是最基本的。

然后呢，根据这个功能，咱就开始选那些合适的逻辑门啦。

这逻辑门就好比是不同形状的积木，有方的、圆的、三角的，你得挑出能拼成你想要形状的那些来。

接下来，就开始搭建啦！把这些逻辑门按照一定的顺序连接起来，这可得仔细着点儿，不能马虎。

这就跟搭积木一样，一块放错地方可能整个就歪了。

在这个过程中，你得不断地思考、调整，看看是不是真的能实现你最初想要的功能。

如果不行，那就得重新审视，是不是逻辑门选错啦，或者连接方式有问题呀。

咱还得考虑各种情况呢，就像生活中会遇到各种意外一样。

比如说输入信号的各种可能变化，咱得保证电路在各种情况下都能正常工作，不能关键时刻掉链子呀。

而且哦，设计的时候还得考虑效率问题呢。

不能让电路太复杂，不然运行起来慢吞吞的，那可不行。

这就好比你走路，明明可以走直线，你非得绕一大圈，那不是浪费时间嘛。

再说说优化，就像你整理房间一样，把不必要的东西清理掉，让房间更整洁、更宽敞。

电路也需要优化，去掉那些多余的部分，让它更简洁、更高效。

总结起来呢，组合电路的设计方法就是明确目标、挑选合适的逻辑门、精心搭建、反复调试、考虑各种情况、注重效率和优化。

听起来好像挺复杂，但只要你一步一步来，就像走楼梯一样，一阶一阶地往上走，肯定能设计出很棒的组合电路。

你想想看，当你成功设计出一个完美的组合电路，看着它按照你的想法工作，那得多有成就感呀！就像你自己亲手盖了一座漂亮的房子一样。

所以呀，别害怕困难，大胆去尝试，去探索，你一定能掌握这神奇的组合电路设计方法！这可不是啥难事，只要你用心，就一定能行！怎么样，是不是感觉挺有意思的呀？快去试试吧！。

组合逻辑电路设计方法一、组合逻辑电路设计的基础。

1.1 首先得明白啥是组合逻辑电路。

组合逻辑电路啊，就是那种输出只取决于当前输入的电路。

这就好比你去餐馆点菜，厨师做出来的菜（输出）只看你点了啥（输入），简单直接，没有啥弯弯绕绕。

这里面没有什么记忆功能，每一次的输出都是根据当下的输入值全新计算的。

1.2 了解基本逻辑门。

那组合逻辑电路是由啥组成的呢？就是那些基本逻辑门啦，像与门、或门、非门这些。

这就像是盖房子的砖头一样，是基础中的基础。

与门呢，就有点像两个人合作干一件事，只有两个人都同意（输入都为高电平），这件事才能成（输出为高电平），这就是“众志成城”啊；或门呢，只要有一个人愿意干（输入有一个为高电平），这事儿就能开始干（输出为高电平），有点“广撒网”的感觉；非门就更有趣了，你说东它往西，输入是高电平，输出就是低电平，完全反过来，就像个调皮捣蛋的小鬼。

二、组合逻辑电路设计的步骤。

2.1 确定需求。

在设计组合逻辑电路之前，你得先知道自己想要干啥。

这就像你要出门旅行，你得先想好去哪儿，是去山清水秀的地方看风景呢，还是去繁华都市购物。

比如说，你想要设计一个电路来判断一个数是不是偶数，这就是你的需求。

2.2 列出真值表。

有了需求之后呢，就可以列出真值表了。

真值表就像是一个账本，把所有可能的输入和对应的输出都记下来。

这可不能马虎，要像小学生做数学题一样认真仔细。

就拿判断偶数那个例子来说，输入是这个数的二进制表示，输出就是这个数是不是偶数，是就输出1，不是就输出0。

这一步就像是在给你的电路设计画草图，把大框架先定下来。

2.3 写出逻辑表达式。

根据真值表，就可以写出逻辑表达式了。

这逻辑表达式就像是电路的灵魂，它决定了电路内部的逻辑关系。

这个过程有点像把一堆散的零件组装成一个小机器，要把那些逻辑门按照一定的规则组合起来。

这时候你得运用一些逻辑代数的知识，就像厨师做菜要懂得调味一样，该用加法（或运算）的时候用加法，该用乘法（与运算）的时候用乘法。

组合逻辑电路的分析在分析组合逻辑电路时，我们可以使用真值表、卡诺图或布尔代数等方法。

下面将分别介绍这些方法的基本原理和应用。

1.真值表分析法真值表是列出电路的所有可能输入和对应输出的表格。

通过逐行检查真值表的输出列，可以确定电路的功能。

真值表分析法适用于较小规模的电路，但对于较复杂的电路可能不够实用。

2.卡诺图分析法卡诺图是一种图形表示方法，用于描述逻辑函数之间的关系。

它将所有可能的输入组合表示为一个方格矩阵，每个方格代表一个状态。

相邻的方格表示输入之间只有一个位不同。

通过合并相邻的方格，我们可以找到简化逻辑函数的最小项或最小项组合。

卡诺图分析法可以用来优化逻辑电路，减少门的数量和延迟。

3.布尔代数分析法布尔代数是一种用符号和运算规则描述逻辑函数的代数系统。

我们可以使用布尔代数的运算规则来简化和优化逻辑电路。

常见的布尔代数运算包括与运算、或运算、非运算和异或运算等。

通过应用这些运算规则，我们可以将复杂的逻辑函数简化为最小项或最小项组合，从而简化电路。

在进行组合逻辑电路的分析时，我们首先需要确定电路的输入和输出。

然后，我们可以根据电路的功能和输出要求，绘制真值表或卡诺图。

通过分析真值表或卡诺图，我们可以找到逻辑函数的最小项或最小项组合。

接下来，我们可以将这些最小项或最小项组合转化为逻辑门的输入方式。

最后，我们可以使用布尔代数的运算规则来简化逻辑函数和电路。

组合逻辑电路的分析是电路设计和优化的重要一步。

通过应用不同的分析方法，我们可以更好地理解电路的功能和性质，从而更好地设计和优化电路。

在分析组合逻辑电路时，我们需要注意电路的输入和输出要求，合理选择和配置逻辑门，以及优化电路的延迟和开销。

组合逻辑电路设计组合逻辑电路是数字电路中的一种基本电路类型，它由逻辑门组合而成，能够实现特定的逻辑功能。

本文将探讨组合逻辑电路设计的基本原理和方法，介绍一些常见的设计技巧。

一、组合逻辑电路的基本原理组合逻辑电路是由逻辑门（如与门、或门、非门等）按照特定的逻辑关系组成的。

它的输入信号经过逻辑门的运算后，得到输出信号。

组合逻辑电路的输出完全取决于当前的输入信号，与之前的输入信号或状态无关。

因此，它是一种无记忆性的电路。

组合逻辑电路的设计需要确定输入和输出之间的逻辑关系，即真值表。

通过真值表，我们可以得到逻辑门的布尔代数表达式，进而确定电路的结构和连接方式。

常用的逻辑门包括与门、或门、非门、异或门等。

二、组合逻辑电路的设计方法1. 确定逻辑功能：根据需求确定电路应该实现的逻辑功能。

可以通过文字描述或真值表的形式进行规定。

2. 按照真值表确定布尔代数表达式：通过真值表，我们可以得到电路的逻辑关系，进而推导出逻辑门的布尔代数表达式。

例如，一个与门的真值表为：| 输入A | 输入B | 输出 ||------|------|-----|| 0 | 0 | 0 || 0 | 1 | 0 || 1 | 0 | 0 || 1 | 1 | 1 |由此可得与门的布尔代数表达式为：输出 = A·B。

3. 设计逻辑门电路：根据上一步得到的布尔代数表达式，选择适当的逻辑门进行组合设计。

将逻辑门按照表达式和电路的连接关系进行布局。

4. 优化电路结构：对电路进行优化，以减少逻辑门的数量和延迟。

常见的优化技术包括代数化简、费诺定理、卡诺图等。

5. 进行验证和仿真：使用逻辑仿真软件对设计的电路进行验证和调试。

通过输入不同的信号组合，检查输出是否符合预期结果。

三、组合逻辑电路的设计技巧1. 使用多级逻辑门：为了减少电路的延迟和功耗，可以使用多级逻辑门的方式来实现复杂的逻辑功能。

将多个逻辑门级联，形成一个级性结构。

2. 使用寄存器：当需要存储中间结果时，可以使用寄存器来保存数据。

「组合逻辑电路分析和设计」组合逻辑电路分析和设计是计算机科学与工程领域中的重要内容。

本文主要从以下几个方面来进行阐述和介绍。

首先，组合逻辑电路是由与门、或门、非门等基本逻辑门按照一定规则组合而成的电路。

相比于时序逻辑电路，组合逻辑电路没有时钟信号的影响，其输出仅取决于输入。

因此，组合逻辑电路的分析和设计相对较为简单。

组合逻辑电路的分析主要涉及输入与输出之间的逻辑关系。

通过给定的真值表或逻辑函数，可以根据组合逻辑电路的输入和输出关系，推导出电路的逻辑表达式。

例如，对于一个4输入与门，当且仅当所有的输入都为1时，输出才为1、通过对输入和输出进行逻辑运算，可以得到逻辑表达式为Y=A*B*C*D。

组合逻辑电路的设计是根据给定的逻辑关系，构造出满足要求的电路结构。

设计的过程主要包括确定逻辑门的类型和数量，以及逻辑门之间的连接方式。

通过逻辑门的级联、并联、或者反馈连接，可以实现各种复杂的逻辑功能。

组合逻辑电路的设计通常采用两种方法：卡诺图和最小项拓展。

卡诺图是一种图形化的方法，将真值表中的1所对应的位置连接起来，形成一个矩形或者一组矩形。

通过对卡诺图进行化简和合并，可以得到最简化的逻辑表达式。

最小项拓展方法则是将逻辑关系转化为多个最小项的组合。

通过对最小项进行合并和优化，可以得到最简化的逻辑电路。

在实际的组合逻辑电路设计中，还需要考虑一些逻辑优化的技巧。

例如，引入分立的反相器可以简化逻辑表达式，减少逻辑门的使用数量。

另外，使用触发器可以引入时序逻辑，实现更复杂的功能。

总之，组合逻辑电路分析和设计是计算机科学与工程中非常重要的内容。

通过对组合逻辑电路的分析，可以得到逻辑表达式；通过对组合逻辑电路的设计，可以构造出满足需求的电路结构。

熟练掌握组合逻辑电路的分析和设计方法对于计算机科学与工程专业的学生来说是非常重要的。

组合逻辑电路的分析与设计实验报告实验名称：组合逻辑电路的分析与设计实验目的：通过实验了解组合逻辑电路的基本原理，掌握组合逻辑电路的分析与设计方法。

实验原理：1.组合逻辑电路：由与门、或门、非门等逻辑门电路按一定连接方式组成的电路。

2.逻辑门：与门、或门、非门是组合逻辑电路的基本构建模块，能实现逻辑运算。

-与门：只有所有输入信号都为1时，输出为1；否则输出为0。

-或门：只要任一输入信号为1时，输出为1；否则输出为0。

-非门：输入信号为1时，输出为0；输入信号为0时，输出为1实验步骤：1.分析给定的组合逻辑电路图，理清输入和输出的关系。

2.根据电路图，根据所学的逻辑门原理，推导出真值表。

3.根据真值表，使用卡诺图简化逻辑表达式，并进行逻辑代数运算，得出最简化的逻辑表达式。

4.使用逻辑表达式进行电路设计，画出电路图。

5. 使用工具软件（如LogicWorks等）进行电路模拟分析，验证电路的正确性。

6.根据实际需求，对电路进行优化设计。

实验结果与分析：1.根据给定的组合逻辑电路图，进行逻辑分析和设计，得出最简化的逻辑表达式和电路设计图。

2. 使用LogicWorks等工具软件进行模拟分析，验证电路的正确性。

3.根据分析结果，可进行电路优化设计，提高电路的性能和可靠性。

实验结论：通过本次实验，我们深入了解了组合逻辑电路的基本原理和设计方法。

通过逻辑分析和设计，我们能够得到最简化的逻辑表达式和电路设计图，并能使用工具软件进行模拟分析验证。

实验结果表明，组合逻辑电路能够实现所需的逻辑功能，并能根据实际需求进行优化设计。

组合逻辑电路的分析与设计是数字电路领域的重要工作，对于实际应用中的系统设计和实现具有重要意义。
