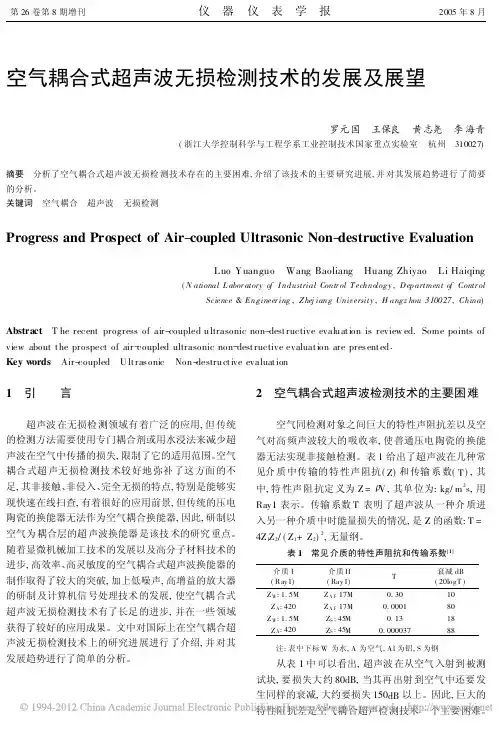

空气耦合式超声波无损检测技术的发展及展望罗元国　王保良　黄志尧　李海青(浙江大学控制科学与工程学系工业控制技术国家重点实验室　杭州　310027)摘要　分析了空气耦合式超声波无损检测技术存在的主要困难,介绍了该技术的主要研究进展,并对其发展趋势进行了简要的分析。

关键词　空气耦合　超声波　无损检测Progress and Prospect of Air-coupled Ultrasonic Non-destructive EvaluationLuo Yuanguo　Wang Baoliang　Huang Zhiyao　Li Haiqing(N ational L abor atory of I ndustrial Contr ol T echnology,D ep artment of Contr olScience&Engineer ing,Zhej iang University,H angz hou310027,China)Abstract　T he recent progress of air-coupled ultrasonic non-dest ructive evaluat ion is review ed.Some points of view about t he prospect of air-coupled ultrasonic non-dest ructive evaluat ion are present ed.Key words　Air-coupled　U lt rasonic　Non-destruct ive evaluat ion1　引 言超声波在无损检测领域有着广泛的应用,但传统的检测方法需要使用专门耦合剂或用水浸法来减少超声波在空气中传播的损失,限制了它的适用范围。

空气耦合式超声无损检测技术较好地弥补了这方面的不足,其非接触、非侵入、完全无损的特点,特别是能够实现快速在线扫查,有着很好的应用前景,但传统的压电陶瓷的换能器无法作为空气耦合换能器,因此,研制以空气为耦合层的超声波换能器是该技术的研究重点。

空气耦合超声波技术空气耦合超声波技术空气耦合超声波技术是一种利用声波在空气中的传播特性进行非接触检测和测量的技术。

下面将按照步骤介绍该技术的原理和应用。

第一步：了解空气耦合超声波技术的原理空气耦合超声波技术利用了声波在空气中的传播特性。

声波是一种机械波，通过分子之间的振动传播。

在空气中，声波的传播速度相对较慢，但是可以穿透空气中的物体。

利用声波的这一特性，可以通过发送和接收声波信号来探测物体的性质和特征。

第二步：了解空气耦合超声波技术的工作原理空气耦合超声波技术主要包括两个步骤：声波的发射和接收。

在发射端，利用声波发射器产生一定频率和振幅的声波信号。

这些声波信号在空气中传播，当遇到物体时，一部分声波会被物体吸收，一部分声波会被物体反射回来。

在接收端，利用声波接收器接收反射回来的声波信号。

通过测量信号的强度和时间延迟，可以推断出物体的性质和特征。

第三步：了解空气耦合超声波技术的应用空气耦合超声波技术在工业领域有广泛的应用。

它可以用于非接触式测量物体的厚度、弹性模量、密度等物理性质。

例如，在材料科学中，可以利用空气耦合超声波技术来评估材料的力学性能。

此外，该技术还可以用于检测和诊断机械设备的故障，例如在航空航天领域中，可以使用该技术来检测飞机发动机的叶片磨损情况。

第四步：了解空气耦合超声波技术的优势和局限性空气耦合超声波技术相比于传统的接触式超声波技术具有一些优势。

首先，由于不需要传感器直接接触被测物体，因此可以避免因接触面积小或不规则表面而引起的测量误差。

其次，由于声波在空气中的传播速度相对较慢，因此可以实现高分辨率的测量。

然而，空气耦合超声波技术也存在一些局限性，例如在复杂环境中，声波传播可能会受到干扰，影响测量的准确性。

总结：空气耦合超声波技术是一种利用声波在空气中的传播特性进行非接触检测和测量的技术。

通过发射和接收声波信号，可以得到物体的性质和特征。

该技术在工业领域有广泛的应用，可以用于测量物体的厚度、弹性模量等物理性质，并且具有一些优势，如避免接触误差和实现高分辨率测量。

Filter& amplifier
Exciting source
FS
幅度
B1
B2
W1 W 2
Signal processing
Synchronizer
典型的穿透式空气耦合超声检测原理
常规水浸底波衰减法原理
时间
空气耦合超声检测技术的基本原理
常用的空气耦合超声检测方法
穿透法 空气耦合超声穿透式检测方法与常规超声穿透法类似，发 射换能器和接收换能器分别置于试件两侧。通常两换能器轴线 重合，与试件垂直。该方式也是空气耦合超声无损检测中应用 最普遍的一种。
