proe工程图制作简介

创建工程图的步骤：
1、设置图纸格式 2、创建新工程图 3、设置工程图 4、创建视图 5、标注尺寸、公差，加入注释等
一、设置图纸格式
创建工程图，必需要设置图纸格式。格式是一张工程图的外观方案， 它包括边界、标题栏、注释、明细表等。
Pro/E系统提供两种形式的图纸格式：一个是系统定义的图纸格式；一 个是用户在格式模块中创建的图纸格式。图纸格式的文件扩展名为*.frm。
四、创建视图
全剖、半剖、 局部剖
全剖剖截面
区域剖截面
旋转剖视图
对齐剖截面
全部对齐
尺寸公差的标注：
欲显示公差，应先确保工程图环 境变量“Tol_display〞=“Yes〞。 修改公差值：选中尺寸→右键→属 性→在所示的尺寸属性对话框中可
以设置公差标注形式及公差值。
五、标注
1、显示尺寸和轴线 [视图] →[显示及拭除]
第四讲 Pro/ENGINEER
工程图创建
工程图简介
绘图模块用于绘制零件和装配体的工程图，在绘图模块中 可以建立各种视图、剖视图和局部扩展图等。
Pro/E零件的工程图和三维模型是全相关的，当修改零件 的三维模型时，所有相关的工程图将自动加以更新，以反映 零件的形状和尺寸变化；反之，当在工程图中修改零件尺寸 大小时，系统也将自动将其他工程图和三维零件模型上的尺 寸加以更新。

新值 0.125 0.750 0.175 0.125 0.125 filled 0.0416 FIRST_ANGLE parallel yes std_iso
四、创建视图
一般视图：工程图中放置的第一个视图，并 作为其他类型视图的父视图。一 般视图必需要用户定义视图位置
和 方向。
投影视图：是一般视图或其他已有视图的正 交投影。

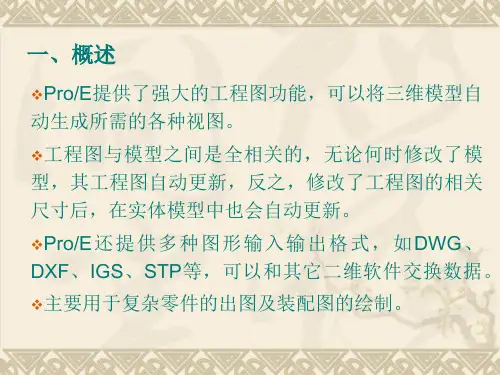

主要用于复杂零件的出图及装配图的绘制。
二、ProE5.0制工程图主要功能分布
ProeE5.0 工程图与之前版本差异较大，将工
程图分成了布局、表、注释、草绘、审阅、 发布几个选项表。而且每个操作必须在相应 的选项表下完成。如果要修改注释尺寸，只 能在注释选项表下完成，而在其他选项表下 是操作不了的。 布局：宏观的操作，也就对视图的操作，视 图的显示，位置的调整等在此选项下完成。
2、视图的建立
首先要清楚视图的方向，确保把含有主要信息的 视图作为主视图。 查看视图方向方法：

提示：视图方向并不 完全由 这些名 字确定 ， 而是因建立实体模型 者的使用习惯而异， 也可通过重定向重新 定义视图方向
清楚视图方向后可以在模型视图名中选择 相应的视图方向，然后可作出主视图
3、标注的技巧

在标注时可选中某一视图，待其周围方框变成红 色时再单击显示该视图中的所有需要标注的尺寸， 然后将不需要的尺寸删除，这样可提高标注速度。 因为删除尺寸永远比标注尺寸快。局部地方的标 注可手动标注，操作类似于草绘模式下标注。
4、快速整理尺寸

对于上面3中所提到的显示了所有有效尺寸，删 除不需要的尺寸后，可通过尺寸整理快速整理这 些尺寸，避免一个个去整理的繁琐。
5、标注尺寸在不同视图间切换。

在上面3中删除不必要的尺寸后剩下的尺寸中， 如果在主视图中因为有效标注的尺寸太多，显得 过于繁杂，可将部分尺寸在其他两视图中去标注， 可借助【移动到视图】选项在不同视图间切换去 标注，避免有时候出现了重复标注的情况，用此 法操作时，如将主视图尺寸标于俯视图中，则原 主视图中尺寸自动去除。
上图中左边主视图相当于隐藏起来，便于绘 制其他视图。

如果某个尺寸标注不再需要，可以选择该尺寸标注并删除。在 属性管理器中，选择“删除尺寸”选项即可删除选中的尺寸标
注。
05 proe工程图的输出与打印
CHAPTER
工程图的导
01
打开需要导出的3D模型，选择“文件”菜单中的“ 保存副本”选项。
02
在弹出的对话框中，选择“工程图”类型，并设置 导出的文件路径和文件名。
。
02
在打印过程中，需要注意检查打印机的墨盒和纸张是
否充足，以确保打印质量。
03
打印完成后，需要及时取出图纸并进行必要的后处理
，如剪裁、折叠等。
谢谢
THANKS
通过设置视图深度和宽度，可以进一 步调整工程图的显示效果。在属性管 理器中，找到“深度”和“宽度”选 项，根据需要进行设置。
更新视图
更新视图位置
当零件或组件发生更改时，需要 更新工程图中的视图位置以反映 最新的设计。选择需要更新的视 图，在属性管理器中选择“更新 位置”选项，系统会自动调整视 图位置以匹配最新的设计。
04 proe工程图的修改与更新
CHAPTER
修改视图属性
01
修改视图方向
02
调整视图比例
03
设置视图深度和宽度
在ProE中，可以通过修改视图的方向 来调整工程图的视角。选择需要修改 的视图，在属性管理器中选择“方向 ”选项，然后选择所需的视角即可。
为了更好地展示零件或组件的细节， 可以调整工程图的视图比例。在属性 管理器中，找到“比例”选项，选择 所需的缩放比例即可。
旋转视图
通过旋转视图来改变其 方向，以便更好地展示
零件结构。
缩放视图
通过缩放视图来调整其 大小，以便更好地查看

proe一般工程图的制作使用者可以利用已完成之Pro-Engineer零件来绘制工程图，或由其他糸统读入相关的档案。

由於图面与其来源之母零件档是互相关连的，所以其中之一若作了尺寸或其他修改，结果将会自动修正另一档案的显示和资料(事实上所有相关的资料档案都自动修正，例如组合件、制造模型等档案)。

绘制工程图之步骤进入" Drawing"" Creat" 进行一新图形档之制作，并输入档名。

选择图纸大小(A0-A4,A-E)或输入已设定之图框。

选" View"," Add View"加入一视图输入欲产生工程图之零件档名。

选择视图之种类Projection：投影图Auxiliary：辅助视图General：不等角视图Detailed：细部放大图Revolvez：旋转剖面图以左键点出视图欲放置之位置，此时糸统将自动绘出该零件档之不等角视图。

选" Orietation"设定零件视角。

选取" Top"或" Bottom"指令，再选" Font"或" Back"指令，指定两平面定出零件的正视或上视方向，完成後糸统即将不等角视图转成正视图。

选" Done"，完成一投影视图。

重复步骤4-6，逐一指定视图位置，以完成其他视图。

选" Done"，结束"View"的操作。

选" Detail"，进行尺寸产生。

选" Show"，将相关资料显示出来。

选" Dimension"，表示显示项目为尺寸。

选" Show All"，把所有尺寸自动显示出来。

若尺寸标示位置不佳时，可利用" Detail"下的" Move"指令，再以滑鼠左键选取要移动的尺寸标示，此时被选取的尺寸标示会随著滑鼠的移动而移动，当搬到适当的位置时，使用者可以按中间键来固定尺寸标示。
