1.坑探1.1名词解释坑探工程—为了特定的地质目的，对各种地质体进行掘进的探槽、浅井、平巷、斜井和竖井等工程统称坑探工程。

1.2工程用途坑探工程是岩金矿勘查的最有效手段，一般应布设在主矿体及首采区段，在地形条件允许情况下，可以代替部分钻孔进行深部探矿。

沿脉坑道应尽量在脉内掘进，当矿体厚度大于2 m以上时要用??穿脉加以控制。

1.3工程质量1.3.1总则掘进断面规格应根据地质要求、井巷深度、设备的外形尺寸以及必需的安全要求和安全间隙等确定。

井、巷深度必须符合地质要求。

1.3.2断面规格高度、宽度及倾角规格见表1.3.2.1竖井竖井深度与净断面见表表1.3.2.2斜井斜井深度与净断面见表表1.3.2.3平巷平巷长度与净断面见表1.3.3质量标准1.3.3.1断面规格不得小于设计要求，同时不得大于设计断面的20%。

1.3.3.2掘进方向水平与倾斜巷道的掘进方向必须符合设计要求，任何一段的中线偏离误差不得大于坑道设计宽度的20%。

竖井掘进方向必须与水平面垂直，井壁平整。

局部井段的井壁与角线的偏离误差，不得大于±100㎜。

1.3.3.3掘进坡度平巷坡度为～%，斜井（包括上、下山）的倾斜角度应符合设计要求。

斜井的底板要平整。

局部巷段的底板与设计腰线的偏离误差不得大于±100㎜。

1.3.3.4其他需要保护晶体的特殊矿种（水晶、云母、光学萤石等），其工程质量标准应按照有关规范的规定执行。

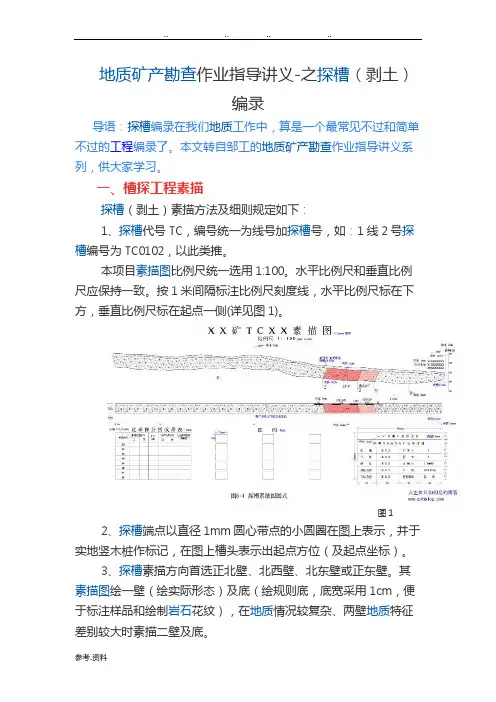

2.槽、井探2.1名词解释探槽—为了揭露基岩，用于观察地质现象和取岩、矿样的一种地表工程，其深度一般不超过3m。

浅井—基岩埋藏较深，探槽无法达到或受地面条件的影响探槽无法施工时，采用的一种浅部地质工程，其特点是占地面积较小，深度不超过20m。

2.2工程用途槽、井探工程主要用于系统揭露地表矿体、构造、重要地质界线和物探、化探异常。

对控制矿体的槽、井探工程，应尽量做到垂直其矿体的走向布置并揭穿至矿体顶、底板，工程间距视矿体规模与构造复杂程度而定。

2.3工程质量2.3.1探槽探槽长度以地质设计为准，深度不应超过3m，否则应改用浅井或其他勘探手段施工。

在浮土厚度不明时，应先通过筒口锹、取样钻或浅井探测。

掘进方向必须符合地质要求。

探槽深度、宽度、坡度规定见表。

表2.3.2浅井井探宜采用圆形断面，也可采用方形和长方形，圆形直径可采用~，矩形可采用×，探井断面不宜过大，以便于操作和采取土样。

浅井深度与净断面规定见表。

表在探井中选取不扰动土样时，可用削土柱的方法，饱和软粘土及砂土可采用薄壁取土器压入取土，土柱直径不得小于100mm或取20cm×20cm×20cm的方块土样，取出的土样应及时包装密封，贴上标签。

在探井中采取水试样时，井深应低于地下水位不小于，取样前水样瓶应清洗干净，然后用井中的水冲洗3次后再取样。

水取出之后应立即蜡封，并贴好标签。

2.3.3质量标准2.3.3.1断面规格不得小于设计要求，同时不得大于设计断面的20%。

2.3.3.2其他需要保护晶体的特殊矿种（水晶、云母、光学萤石等），其工程质量标准应按照有关规范的规定执行。

3.钻探3.1名词解释钻探工程是用于圈定矿体，验证物探、化探异常，了解矿体延深、产状，控制矿床远景，探获矿产资源／储量的最主要手段。

矿心及3 m～5 m内围岩的采取率应≥80％。

进出矿体应测顶角、方位角和丈量孔深。

3.2工程用途钻探工程是用于圈定矿体，验证物探、化探异常，了解矿体延深、产状，控制矿床远景，探获矿产资源／储量的最主要手段。

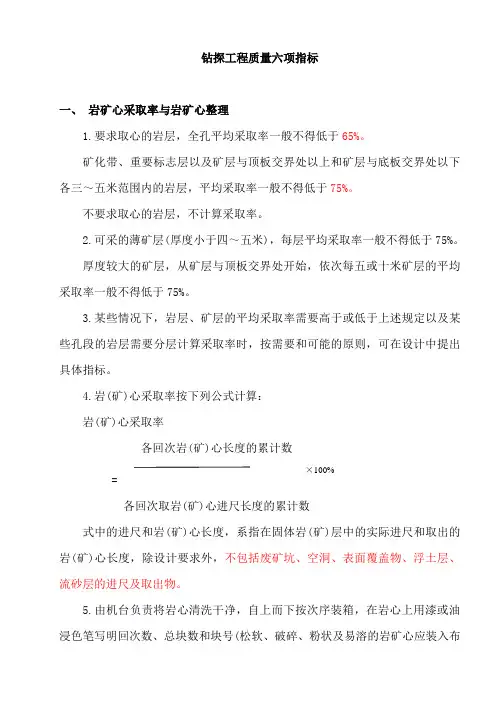

3.3工程质量3.3.1岩（矿）心采取率与岩（矿）心整理3.3.1.1岩（矿）心采取率岩（矿）心采取率标准见表3.3.1.2其他情况某些情况下，岩层、矿层的平均采取率需要高于或低于上述规定以及某些孔段的岩层需要分层计算采取率时，按需要和可能的原则，可在设计中提出具体指标。

3.3.1.3计算公式岩(矿)心采取率按下列公式计算：岩(矿)心采取率＝各回次岩(矿)心长度的累计数÷各回次取岩(矿)心进尺长度的累计数×100%式中的进尺和岩(矿)心长度，系指在固体岩(矿)层中的实际进尺和取出的岩(矿)心长度，除设计要求外，不包括废矿坑、空洞、表面覆盖物、浮土层、流砂层的进尺及取出物。

3.3.1.4岩（矿）心整理由机台负责将岩心清洗干净，自上而下按次序装箱，在岩心上用漆或油浸色笔写明回次数、总块数和块号(松软、破碎、粉状及易溶的岩矿心应装入布袋或塑料袋中)，用铅笔填写岩心牌，放好岩心隔板，并妥善保管。

3.3.2钻孔变曲度与测量间距3.3.2.1顶角范围一般钻孔不同孔深的各测点实测顶角与开孔设计顶角之差不得超过表的范围：注：孔深大于600米的钻孔，其弯曲度允许顶角差，可根据地质目的要求与钻探施工状况具体商定。
