工程地勘施工规范(3篇)

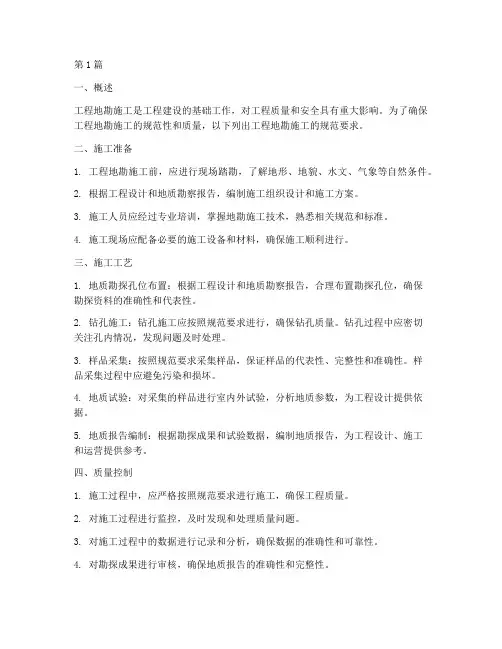

第1篇一、概述工程地勘施工是工程建设的基础工作，对工程质量和安全具有重大影响。
为了确保工程地勘施工的规范性和质量，以下列出工程地勘施工的规范要求。
二、施工准备1. 工程地勘施工前，应进行现场踏勘，了解地形、地貌、水文、气象等自然条件。
2. 根据工程设计和地质勘察报告，编制施工组织设计和施工方案。
3. 施工人员应经过专业培训，掌握地勘施工技术，熟悉相关规范和标准。
4. 施工现场应配备必要的施工设备和材料，确保施工顺利进行。
三、施工工艺1. 地质勘探孔位布置：根据工程设计和地质勘察报告，合理布置勘探孔位，确保勘探资料的准确性和代表性。
2. 钻孔施工：钻孔施工应按照规范要求进行，确保钻孔质量。
钻孔过程中应密切关注孔内情况，发现问题及时处理。
3. 样品采集：按照规范要求采集样品，保证样品的代表性、完整性和准确性。
样品采集过程中应避免污染和损坏。
4. 地质试验：对采集的样品进行室内外试验，分析地质参数，为工程设计提供依据。
5. 地质报告编制：根据勘探成果和试验数据，编制地质报告，为工程设计、施工和运营提供参考。
四、质量控制1. 施工过程中，应严格按照规范要求进行施工，确保工程质量。
2. 对施工过程进行监控，及时发现和处理质量问题。
3. 对施工过程中的数据进行记录和分析，确保数据的准确性和可靠性。
4. 对勘探成果进行审核，确保地质报告的准确性和完整性。
五、安全文明施工1. 施工现场应设置安全警示标志，确保施工人员的安全。
2. 施工过程中，应严格遵守安全操作规程，防止安全事故发生。
3. 施工现场应保持整洁，及时清理废弃物，减少环境污染。
4. 施工过程中，应关注施工人员的生活和健康，提供必要的防护措施。
六、施工总结1. 施工结束后，对施工过程进行总结，分析施工中的问题和不足。
2. 根据总结结果，提出改进措施，为今后的工程地勘施工提供参考。
3. 将施工总结报告提交给相关部门，为工程验收提供依据。
总之，工程地勘施工规范是确保工程质量和安全的重要保障。
建筑地质勘探最新规范标准
建筑地质勘探最新规范标准建筑地质勘探是确保建筑物安全、经济和合理使用土地资源的重要环节。
随着技术的发展和工程实践的积累，建筑地质勘探规范标准也在不断更新和完善。
以下是最新的建筑地质勘探规范标准概述：引言建筑地质勘探的目的是为工程设计和施工提供准确的地质信息，包括土层的性质、地下水情况、不良地质现象等，以确保工程的安全性和经济性。
勘探前的准备工作在进行地质勘探之前，需要收集该地区的地质、水文、气象等相关资料，对勘探区域进行初步了解。
同时，制定详细的勘探计划，包括勘探点的布置、勘探方法的选择等。
勘探方法1. 钻探：是获取地下土层信息的主要方法，包括岩心钻探和标准贯入试验。
2. 地质雷达：适用于探测地下空洞、裂缝等隐伏地质问题。
3. 地球物理勘探：包括地震、电磁、重力等方法，用于探测地下结构和岩性。
4. 土工试验：对取得的土样进行物理和力学性质试验，以确定土的类别和工程性质。
勘探深度和点的布置勘探深度应根据建筑物的类型、高度和地基条件确定。
一般而言，勘探点应均匀布置，且不应少于建筑物基础面积的1/10。
对于高层建筑或特殊地质条件下的建筑，勘探点应适当增加。
数据记录和分析勘探过程中，应详细记录各项数据，包括钻探深度、土层厚度、土样描述等。
勘探结束后，应对数据进行综合分析，评估地基的承载力、稳定性和适宜性。
不良地质现象的处理对于勘探中发现的滑坡、泥石流、溶洞等不良地质现象，应根据其严重程度和影响范围，采取相应的工程措施，如加固、排水、填充等。
报告编写勘探结束后，应编写详细的勘探报告，包括勘探方法、勘探结果、数据分析、结论和建议等。
报告应由具有相应资质的专业人员编写，并经过审核。
结语建筑地质勘探规范标准的制定和执行，对于确保工程安全、提高工程质量、节约资源具有重要意义。
随着技术的进步和工程实践的深入，这些规范标准将不断完善和发展。
请注意，以上内容仅为概述，具体操作时应参照最新的国家或行业标准执行。
工程地质钻探施工技术规范最新版
工程地质钻探施工技术规范最新版第一章总则1.1 编制目的本技术规范的编制目的是为了规范工程地质钻探施工行为，保障施工的质量和安全，并提供参考依据，以推动工程地质钻探工作的健康发展。
1.2 适用范围本技术规范适用于各类工程地质钻探项目的施工过程，包括勘探钻探、地质调查钻探、灾害隐患勘察钻探等。
1.3 术语和定义本技术规范涉及的术语和定义如下： - 工程地质钻探：指为了获取工程地质信息而进行的钻探活动。
包括勘探钻探、地质调查钻探、灾害隐患勘察钻探等。
- 钻探孔：指通过钻探设备在地下形成的孔洞。
- 钻探液：指在钻探过程中使用的液体，其性质和组分根据实际情况选用。
- 钻杆和钻具：指用于钻进地下的设备和工具，包括钻杆、钻头、套管等。
- 钻孔直径：指钻孔的内径。
- 钻孔深度：指钻孔的长度，通常以米为单位。
第二章施工前的准备工作2.1 勘察和设计施工前，应进行必要的勘察和设计工作，包括工程地质勘察、钻孔布设方案设计等。
勘察和设计结果应准确、全面，并满足施工的要求。
2.2 施工方案和施工图纸根据勘察和设计结果，制定施工方案和施工图纸。
施工方案应包括钻探设备的选择、钻孔布设方案、钻探液的选用等内容。
施工图纸应详细标明钻孔位置、孔口标志、孔深标志、孔段采样位置等信息。
2.3 施工人员和设备的准备施工前，应组织施工人员进行必要的培训和资质审查。
施工设备应进行检查和维护，确保工作正常。
第三章施工过程3.1 钻孔布设根据施工方案和施工图纸，确定钻孔的位置和布设方式。
钻孔应符合设计要求，并确保安全。
3.2 钻孔操作钻孔操作应按照施工方案和施工图纸进行。
操作人员应掌握钻探单位的操作规程，严格操作，保证钻孔的质量。
3.3 钻孔质量检测钻孔质量检测包括孔径检测、孔深检测等。
检测结果应与设计要求相符，不符合要求的应及时进行处理。
3.4 钻探液的使用和处理钻探液的使用和处理应符合相关规定。
钻探过程中产生的废弃物和污水应进行合理的处理，不能随意排放。
工程地质勘察钻孔钻探技术要求
工程地质勘察钻孔钻探技术要求
1.法规技术要求
（1）机械设备应符合相关法规的要求。
（2）钻孔施工应符合《建筑工地安全技术规范》，《消防安全技术规范》和《地震防灾减灾技术规范》等国家有关的技术规范及标准。
2.施工条件要求
（1）施工地点应选在室外，以便有足够的自然条件确保施工质量。
（2）施工地点应设有充足的施工设备，包括运输设备、机械设备及安全防护设施等。
（3）应根据地质条件对钻孔施工进行有效的把控，确保钻孔施工的平稳、准确、安全。
（4）应根据有关规定，制定严格的施工质量控制制度，按照规定加强施工技术的监督管理。
3.施工准备
（1）活动前应对钻孔施工进行充分的准备，包括：资料收集、材料准备、施工技术对比、仪表检查、安全教育培训等。
（2）施工前应对钻孔施工现场进行合理的布置，保证钻孔施工可以顺利进行，确保安全。
（3）施工前应检查钻孔施工设备，确保钻孔施工设备有良好的工作性能。
地质勘察工程中的地质钻探规范要求
地质勘察工程中的地质钻探规范要求地质钻探是地质勘察工程中一项重要的技术活动，其目的是获取地质信息，为工程设计和施工提供必要的依据。
为了确保地质钻探工作的准确性和可靠性，地质钻探需要遵守一系列的规范要求。
本文将从钻探设备和工艺流程两个方面，介绍地质勘察工程中的地质钻探规范要求。
一、钻探设备的规范要求地质钻探需要使用合适的钻探设备，以确保钻探的准确性和可靠性。
1. 钻具的选择根据地质勘察工程的需求，选择合适的钻具。
钻具应具备足够的强度和耐磨性，以应对各种地质条件。
此外，钻具还应具备良好的密封性，以防止钻井液的漏失。
2. 钻机的选择选择合适的钻机是地质钻探的关键。
钻机应具备足够的动力和扭矩，以满足钻探的需求。
同时，钻机的操作性能和稳定性也是选择的重要考虑因素。
3. 钻杆的规范使用地质钻探中，钻杆的使用要符合规范要求。
钻杆应具备足够的强度和刚度，以承受钻探过程中的各种载荷。
此外，钻杆的连接应牢固可靠，并符合相关标准。
二、地质钻探的工艺流程规范要求地质钻探过程需要严格按照规范要求进行，以确保钻探结果准确可靠。
1. 钻孔位置的选择钻孔位置的选择需要根据工程设计要求和勘察需要，合理设置。
应避免在可能存在隐患区域进行钻探，以防止发生灾害事故。
2. 钻孔的布置和排列钻孔布置应合理，以充分了解地质情况。
钻孔的排列应考虑到地质条件、工程要求和经济效益，以达到综合分析的目的。
3. 钻孔直径和深度的控制地质钻探中，钻孔直径和深度的控制至关重要。
直径和深度应按照设计要求合理选择，并根据实际情况进行调整，以获取准确的地质数据。
4. 钻探过程中的记录和取样地质钻探过程中，需要及时记录各项数据，包括进尺、岩土层位、钻进速度等。
此外，在钻探过程中应采取合适的取样方法，保证取样的准确性和代表性。
5. 钻孔的补充和修复在地质钻探过程中，如遇到控制困难和破坏性地质情况，需进行相应的加固和修复措施。
这些措施的选择和实施需遵循相关规范要求。
工程勘察通用规范标准最新版
工程勘察通用规范标准最新版工程勘察通用规范标准最新版是《工程勘察通用规范标准》（GB 50092-2013），于2013年12月1日发布实施的。
该标准共分为13章，包括勘察概况、地质勘查、水文及水资源勘查、地震勘查、遥感与测绘、勘察测量、实验室试验与分析、环境影响评价、勘察设计报告、施工图设计与资料编制、质量控制与检验、勘察资料的编制和交接、技术档案的保存。
标准详细规定了工程勘察的各个环节的基本要求和规范，具有很高的权威性和可操作性。
以下列举一些主要内容：1. 勘察概况：包括勘察目的、勘察方法、数据处理与计算、成果报告等。
2. 地质勘察：包括地质调查、岩土工程勘察、地质灾害调查等。
3. 水文及水资源勘察：包括水文地质勘查、地下水勘查、水文资料收集等。
4. 地震勘察：包括地震地质调查、工程地震观测等。
5. 遥感与测绘：包括遥感技术在勘察中的应用、测绘基准与网控制等。
6. 勘察测量：包括地面测量、测量校核、勘察测量器具和设备等。
7. 实验室试验与分析：包括土壤和岩石试验、材料试验、环境保护试验等。
8. 环境影响评价：包括环境基础状况调查、环境影响评价方法等。
9. 勘察设计报告：包括勘察结果的总结、工程设计依据等。
10. 施工图设计与资料编制：包括勘察的基础资料的整理与编制、以及施工图设计的要求等。
11. 质量控制与检验：包括勘察质量控制的程序与方法、合格证明与验收等。
12. 勘察资料的编制和交接：包括勘察成果资料的标准化编写、提取、归档和交接等。
13. 技术档案的保存：包括勘察技术档案的保存期限、形式和归档要求等。
总之，这部标准对工程勘察的各个方面都进行了规范，以确保勘察工作的科学性、规范性和可靠性，对于指导和保证工程勘察工作的顺利进行具有重要意义。
建筑工程地质钻探技术标准 JGJ
粘性土层不少于 24h。并应在全部钻孔结束后,同一天内量测各孔的静止水位。水位量测可使用测水钟或电测水位计。水位允许误差 为±1.0cm。 3.4.2 钻孔深度范围内有两个以上含水层，且钻探任务书要求分层量测水位时,在钻穿第一含水层并进行静止水位观测之后,应采用套管隔 水，抽干孔内存水，变径钻进，再对下一含水层进行水位观测。
法为主，可辅以部分标准化、定量化的方法或仪器（包括袖珍贯入仪、点荷载仪、孟塞尔色标、砂土粒度样模等）。 5.1.5 关于钻进过程的记录内容应符合下列要求： 使用的钻进方法、钻具名称、规格、护壁方式等； 钻进的难易程度、进尺速度、操作手感、钻进参数的变化情况； 孔内情况，应注意缩径、回淤、地下水位或冲洗液位及其变化等； 取样及原位测试的编号、深度位置、取样工具名称规格、原位测试类型及其结果； 岩芯采取率、RQD 值等； 其余异常情况。5.2 钻探成果 5.2.1 钻探成果应包括下列各项：
（3）钻进岩层宜采用金刚石钻头。对软质岩石及风化破碎岩石应采用双层岩芯管钻头钻进。需要测定岩石质量指标 RQD 时应采用外径 75mm 的双层岩芯管钻头。
（4）在湿陷性黄土中应采用螺旋钻头钻进，亦可采用薄壁钻头锤击钻进。操作应符合“分段钻进、逐次缩减、坚持清孔”的原则。
3.2.2 对可能坍塌的地层应采取钻孔护壁措施。在浅部填土及其它松散土层中可采用套管护壁。在地下水位以下的饱和软粘性土层、粉土 层和砂层中宜采用泥浆护壁。在破碎岩层中可视需要采用优质泥浆、水泥浆或化学浆液护壁。冲洗液漏失严重时，应采取充填、封 闭等堵漏措施。
粘手，感觉不到有颗粒的存在
感，有粘滞感
或无粘滞感
湿土极易粘着物体（包括金属与玻璃）， 能粘着物体，干燥后容易剥掉
干燥后不易剥去，用水反复洗才能去掉
法为主，可辅以部分标准化、定量化的方法或仪器（包括袖珍贯入仪、点荷载仪、孟塞尔色标、砂土粒度样模等）。 5.1.5 关于钻进过程的记录内容应符合下列要求： 使用的钻进方法、钻具名称、规格、护壁方式等； 钻进的难易程度、进尺速度、操作手感、钻进参数的变化情况； 孔内情况，应注意缩径、回淤、地下水位或冲洗液位及其变化等； 取样及原位测试的编号、深度位置、取样工具名称规格、原位测试类型及其结果； 岩芯采取率、RQD 值等； 其余异常情况。5.2 钻探成果 5.2.1 钻探成果应包括下列各项：
（3）钻进岩层宜采用金刚石钻头。对软质岩石及风化破碎岩石应采用双层岩芯管钻头钻进。需要测定岩石质量指标 RQD 时应采用外径 75mm 的双层岩芯管钻头。
（4）在湿陷性黄土中应采用螺旋钻头钻进，亦可采用薄壁钻头锤击钻进。操作应符合“分段钻进、逐次缩减、坚持清孔”的原则。
3.2.2 对可能坍塌的地层应采取钻孔护壁措施。在浅部填土及其它松散土层中可采用套管护壁。在地下水位以下的饱和软粘性土层、粉土 层和砂层中宜采用泥浆护壁。在破碎岩层中可视需要采用优质泥浆、水泥浆或化学浆液护壁。冲洗液漏失严重时，应采取充填、封 闭等堵漏措施。
粘手，感觉不到有颗粒的存在
感，有粘滞感
或无粘滞感
湿土极易粘着物体（包括金属与玻璃）， 能粘着物体，干燥后容易剥掉
干燥后不易剥去，用水反复洗才能去掉
地质钻探安全施工规范-2023最新
目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 钻探设备与设施 (2)5 钻探设备安装 (7)6 钻探施工 (9)7 钻探现场用电 (11)8 安全防护 (12)9 现场管理 (12)附录A（资料性）塔基承载力计算（天然） (14)附录B（资料性）塔基承载力计算（混凝土） (15)地质钻探安全施工规范1 范围本文件规定了钻探设备与设施、钻探设备安装、钻探施工、钻探现场用电、安全防护、现场管理的要求。
本文件适用于固体矿产钻探、水文水井钻探及地热钻探等现场的安全管理。
不适用于水上、石油、天然气钻探、页岩气钻探等，工程地质钻探、采空区钻探参照执行。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2550 气体焊接设备焊接、切割和类似作业用橡胶软管GB 2811 头部防护安全帽GB 2894 安全标志及其使用导则GB/T 3787 手持式电动工具的管理、使用、检查和维修安全技术规程GB/T 5972 起重机钢丝绳保养、维护、检验和报废GB/T 5976 钢丝绳夹GB/T 6067.1 起重机械安全规程第1部分：总则GB 6095 安全带GB 6722 爆破安全规程GB/T 7144 气瓶颜色标志GB/T 7894 水轮发电机基本技术条件GB/T 29639 生产经营单位生产安全事故应急预案编制导则GB 39800.4 个体防护装备配备规范第4部分：非煤矿山GB 50057 建筑物防雷设计规范GB 50194 建设工程施工现场供用电安全规范AQ 2004 地质勘探安全规程AQ 2049 地质勘查安全防护与应急救生用品（用具）配备要求AQ/T 2064 金属非金属矿产资源地质勘查单位安全生产标准化实施指南DZ/T 0088 地质钻探用钻塔系列DZ/T 0227 地质岩心钻探规程DZ/T 0148 水文水井地质钻探规程DZ/T 0260 地热钻探技术规程JGJ 46 施工现场临时用电安全技术规范SY/T 5964 钻井井控装置组合配套、安装调试与使用规范TSG 23 气瓶安全技术规程3 术语和定义下列术语和定义适用于本文件。
建筑工程地质钻探安全技术操作规程
建筑工程地质钻探安全技术操作规程第一章总则第一条为保证建筑工程地质钻探作业安全，规范作业流程，保障施工人员及设备安全，根据国家有关法律、法规、标准和行业标准，结合公司实际情况，制定本规程。
第二条适用范围：1、本规程适用于建筑工程地质钻探作业过程中的安全管理，包括施工前、施工中、施工后的安全措施以及相关的安全条例。
2、本规程适用于建筑工程地质钻探的原始勘探作业、土壤力学和岩石力学检测、地下水位及水质监测、工程地质勘察等科学研究。
第三条安全责任：1、项目经理、项目副经理、项目安全主管对施工现场安全负直接责任。
2、施工队队长负领导责任，工人负安全责任。
1、在施工前，应当对施工现场进行详细安全检查。
2、在施工过程中，应当按照安全措施及操作规程进行作业。
3、在施工后，应当对钻孔地点进行现场清理，确保现场干净整洁。
第二章施工前安全措施第五条勘查设计1、施工前，应当进行详细的施工勘查，包括地质勘察、测量和设计等。
2、勘查设计应当严格按照国家标准和行业标准进行，确保勘察结果准确可靠。
3、勘察规划、地质报告等资料应当详细清晰，并应当具备法定的文件手续。
第六条设备准备1、施工前，应当制定设备清单，并检查设备功能正常。
2、钻机、钻头、钻杆、附件等设备应当经过详细的检查和测试，确保安全可靠。
3、安装设备时应当注意设备与基础的连接，确保连接牢固。
第七条车辆运输1、施工前，应当制定钻探车辆附件和装备清单。
2、车辆应当定期进行保养和检查，确保车辆良好运转。
3、车辆驾驶员应当经过安全培训，掌握安全驾驶技能，遵守交通规则。
第八条工人安全1、施工前，应当对工人进行培训和演练，掌握安全作业技能和相关知识。
2、禁止未经证明的人员接触钻机及其附属设备。
3、确认具备作业相关技能人员的证书和培训资料。
第九条建立安全制度1、建立或完善的安全生产管理制度，包括各种技术规范、标准、安全操作规程、应急预案等。
2、钻探作业应当由经过安全培训的人员进行作业，不得盲目操作等行为。
02建筑工程地质钻探技术标准 JGJ 87-92
5.2.3 现场钻孔柱状图应按附录 D 的图式绘制。无明确要求时,亦可用较简单的分层表代替。对探井、探槽应绘制展开图、剖面图，其图式 按附录 E、附录 F 的要求绘制。
5.2.4 钻探成果均应有钻探机（班）长、记录员及钻探队负责人签名。 6 钻孔、探井、探槽的回填 6.0.1 钻孔完工后，可根据不同要求选用合适的材料回填。邻近堤防的钻孔应采用干泥球回填,泥球直径以 2cm 左右为宜。回填时应均匀投
粘性土层不少于 24h。并应在全部钻孔结束后,同一天内量测各孔的静止水位。水位量测可使用测水钟或电测水位计。水位允许误差 为±1.0cm。 3.4.2 钻孔深度范围内有两个以上含水层，且钻探任务书要求分层量测水位时,在钻穿第一含水层并进行静止水位观测之后,应采用套管隔 水，抽干孔内存水，变径钻进，再对下一含水层进行水位观测。
粘手，感觉不到有颗粒的存在
感，有粘滞感
或无粘滞感
湿土极易粘着物体（包括金属与玻璃）， 能粘着物体，干燥后容易剥掉
干燥后不易剥去，用水反复洗才能去掉
一般不粘着物体，干后一碰就掉
能搓成小于 0.5mm 的土条（长度不短于 能搓成 0.5～2mm 的土条
手掌）手持一端不致断裂
每隔 0.5m 及在需要着重观察部位留下检查间隙。 4.0.4 探井、探槽开挖过程中的土石方必须堆放在离井、槽口边缘至少 1.0m 以外的地方。雨季施工应在井、槽口设防雨棚，开排水沟，防
止地面水及雨水流入井、槽内。 4.0.5 遇大块孤石或基岩，用一般方法不能掘进时，可采用控制爆破方式掘进。 5 钻探编录与成果 5.1 钻探现场记录 5.1.1 钻探记录应在钻探进行过程中同时完成，记录内容应包括岩土描述及钻进过程两个部分。记录表应符合附录 B、附录 C 的要求。 5.1.2 钻探现场记录表的各栏均应按钻进回次逐项填写。在每个回次中发现变层时，应分行填写，不得将若干回次，或若干层合并一行记
5.2.4 钻探成果均应有钻探机（班）长、记录员及钻探队负责人签名。 6 钻孔、探井、探槽的回填 6.0.1 钻孔完工后，可根据不同要求选用合适的材料回填。邻近堤防的钻孔应采用干泥球回填,泥球直径以 2cm 左右为宜。回填时应均匀投
粘性土层不少于 24h。并应在全部钻孔结束后,同一天内量测各孔的静止水位。水位量测可使用测水钟或电测水位计。水位允许误差 为±1.0cm。 3.4.2 钻孔深度范围内有两个以上含水层，且钻探任务书要求分层量测水位时,在钻穿第一含水层并进行静止水位观测之后,应采用套管隔 水，抽干孔内存水，变径钻进，再对下一含水层进行水位观测。
粘手，感觉不到有颗粒的存在
感，有粘滞感
或无粘滞感
湿土极易粘着物体（包括金属与玻璃）， 能粘着物体，干燥后容易剥掉
干燥后不易剥去，用水反复洗才能去掉
一般不粘着物体，干后一碰就掉
能搓成小于 0.5mm 的土条（长度不短于 能搓成 0.5～2mm 的土条
手掌）手持一端不致断裂
每隔 0.5m 及在需要着重观察部位留下检查间隙。 4.0.4 探井、探槽开挖过程中的土石方必须堆放在离井、槽口边缘至少 1.0m 以外的地方。雨季施工应在井、槽口设防雨棚，开排水沟，防
止地面水及雨水流入井、槽内。 4.0.5 遇大块孤石或基岩，用一般方法不能掘进时，可采用控制爆破方式掘进。 5 钻探编录与成果 5.1 钻探现场记录 5.1.1 钻探记录应在钻探进行过程中同时完成，记录内容应包括岩土描述及钻进过程两个部分。记录表应符合附录 B、附录 C 的要求。 5.1.2 钻探现场记录表的各栏均应按钻进回次逐项填写。在每个回次中发现变层时，应分行填写，不得将若干回次，或若干层合并一行记
