智能传感器模块设计
- 格式:pdf
- 大小:903.98 KB
- 文档页数:23
智能压力传感器系统设计随着现代化工业的不断发展,传统的压力传感器已经无法满足现代化工业生产的要求。
新一代传感器既需要具备传感功能和运算功能,也需要能与其他设备一起共同组成实时监测系统,通过分布式信息处理技术充分发挥传感器性能,在监测生产环境数据的同时对采集的信息进行处理并将数据传输到监控后台,保障工业生产过程的可靠进行。
因此,智能压力传感器系统具备上述优势,广泛应用于工业生产电子设备中。
目前,智能压力传感系统正不断通过完善配套智能化驱动,针对传感器进行各类修正、自动校准等处理,使传感器具有更高的智能化。
1 传感器工艺过程压力传感器由于功能和原理不同因而传感器种类较多,其中智能式压力传感器是基于电子压阻效应以及微电子技术制造而成,通过智能化驱动软件对传感器采集数据进行自动修正、自动校准等数据传输到后台监控系统。
智能压力传感器不仅具有良好的数据采集性能,同时灵敏度较高、自动化程度较高。
因此,智能压力传感器被广泛应用于现代化工业生产之中,是一种新型物理传感器。
智能压力传感器由于输出信号无法作为A/D信号转换器的输入量,所以在采集数据前会通过传感器智能驱动软件对输出信号进行信号预处理,将输出模拟量、输出数字量、输出开关量信号统一转换成电压信号。
采集后的数据经过预处理后输出电压信号并通过模拟转化器转化为数字信号。
转化后的数字信号由于无法直接被计算机接受、处理,因此转化后的数字信号通过后续智能化软件进行修正、补偿处理后经过计算机进行处理并通過智能网络进行传输。
2 智能压力传感器系统结构设计智能传感器与传统压力传感器相比,由于能够将传感元件与微型电子元件进行集成,具有良好的数据采集性能、信号处理能力并能对信号进行预处理、修正、自检、计算等功能。
智能压力传感器的结构图如图1所示,其中微型机是智能压力传感器的核心,它将对压力传感器采集的信号进行信息处理与软件校正。
传感器采集被测数据通过预处理后将模拟信号转化成数字信号,由微型机处理后经过D/A转化驱动电路将数字信号转化为模拟信号,最后将数据进行传输和记录。
单片机的智能压力传感器毕业设计(完整版)(文档可以直接使用,也可根据实际需要修改使用,可编辑欢迎下载)51单片机的智能压力传感器毕业设计毕业任务书一、题目智能压力传感器系统设计二、指导思想和目的要求1. 培养学生综合运用所学职业基础知识、职业专业知识和职业技能,提高解决实际问题的能力,从而达到巩固、深化所学的知识与技能;2. 培养学生建立正确的科学思想,培养学生认真负责、实事求是的科学态度和严谨求实作风;3. 培养学生调查研究,收集资料,熟悉有关技术文件,锻炼学生的科研工作能力和培养学生的团结合作攻关能力。
三、主要技术指标1. 培养学生综合运用所学职业基础知识、职业专业知识和职业技能,提高解决实际问题的能力,从而达到巩固、深化所学的知识与技能;2. 培养学生建立正确的科学思想,培养学生认真负责、实事求是的科学态度和严谨求实作风;3. 培养学生调查研究,收集资料,熟悉有关技术文件,锻炼学生的科研工作能力和培养学生的团结合作攻关能力。
三、主要技术指标本设计主要设计一个智能压力传感器的设计,要求如下:被测介质:气体、液体及蒸气量程: Pa~pa综合精度:±0.25%FS供电: 24V Dc(12~36VDC)介质温度:-20~150环境温度:-20~85过载能力: 150%FS响应时间:≤10mS 稳定性:≤±0.15%FS/年? 能实时显示目标压力值和保存参数,并能和上位机进行通信,并具有较强的抗干扰能力。
所需要完成的工作:1.系统地掌握控制器的开发设计过程,相关的电子技术和传感器技术等,进行设计任务和功能的描述;2.进行系统设计方案的论证和总体设计;3.从全局考虑完成硬件和软件资源分配和规划,分别进行系统的硬件设计和软件设计;4.进行硬件调试,软件调试和软硬件的联调;5. 查阅到15篇以上与题目相关的文献,按要求格式独立撰写不少于15000字的设计说明书及1.5万(或翻译成中文后至少在3000字以上)字符以上的英文翻译。

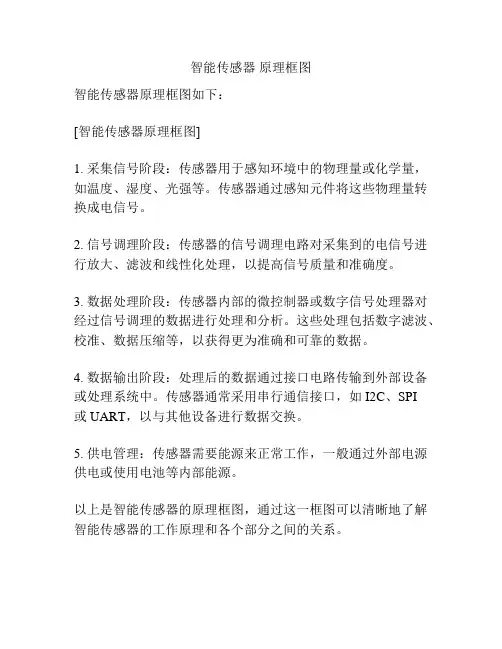

智能传感器原理框图
智能传感器原理框图如下:
[智能传感器原理框图]
1. 采集信号阶段:传感器用于感知环境中的物理量或化学量,如温度、湿度、光强等。
传感器通过感知元件将这些物理量转换成电信号。
2. 信号调理阶段:传感器的信号调理电路对采集到的电信号进行放大、滤波和线性化处理,以提高信号质量和准确度。
3. 数据处理阶段:传感器内部的微控制器或数字信号处理器对经过信号调理的数据进行处理和分析。
这些处理包括数字滤波、校准、数据压缩等,以获得更为准确和可靠的数据。
4. 数据输出阶段:处理后的数据通过接口电路传输到外部设备或处理系统中。
传感器通常采用串行通信接口,如I2C、SPI
或UART,以与其他设备进行数据交换。
5. 供电管理:传感器需要能源来正常工作,一般通过外部电源供电或使用电池等内部能源。
以上是智能传感器的原理框图,通过这一框图可以清晰地了解智能传感器的工作原理和各个部分之间的关系。

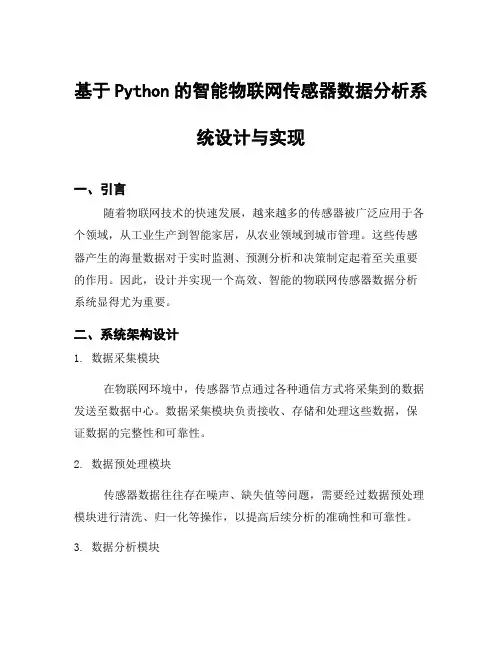

基于Python的智能物联网传感器数据分析系统设计与实现一、引言随着物联网技术的快速发展,越来越多的传感器被广泛应用于各个领域,从工业生产到智能家居,从农业领域到城市管理。
这些传感器产生的海量数据对于实时监测、预测分析和决策制定起着至关重要的作用。
因此,设计并实现一个高效、智能的物联网传感器数据分析系统显得尤为重要。
二、系统架构设计1. 数据采集模块在物联网环境中,传感器节点通过各种通信方式将采集到的数据发送至数据中心。
数据采集模块负责接收、存储和处理这些数据,保证数据的完整性和可靠性。
2. 数据预处理模块传感器数据往往存在噪声、缺失值等问题,需要经过数据预处理模块进行清洗、归一化等操作,以提高后续分析的准确性和可靠性。
3. 数据分析模块数据分析模块是整个系统的核心部分,通过各种算法对传感器数据进行分析、挖掘,提取有用信息并进行可视化展示。
常见的数据分析技术包括聚类分析、回归分析、时间序列分析等。
4. 智能决策模块基于数据分析结果,智能决策模块可以自动化生成决策建议或者触发相应的行动,帮助用户做出更加科学合理的决策。
三、系统实现1. Python语言选择Python作为一种简洁、易学、功能强大的编程语言,在数据科学领域有着广泛的应用。
其丰富的第三方库如NumPy、Pandas、Matplotlib等为物联网传感器数据分析提供了强大支持。
2. 数据库选择在系统实现过程中,选择适合存储大规模传感器数据的数据库非常重要。
常见的选择包括MySQL、MongoDB等,根据具体需求进行选择。
3. 数据可视化利用Python中的Matplotlib、Seaborn等库可以对传感器数据进行可视化展示,直观地呈现数据特征和变化趋势。
4. 算法实现通过Python中的机器学习库如Scikit-learn、TensorFlow等实现各种数据分析算法,如聚类算法、回归算法等,为智能决策提供支持。
四、系统优化与扩展1. 系统性能优化针对大规模传感器数据处理需求,可以通过优化算法、增加硬件资源等手段提升系统性能。
浅谈智能传感器的设计【摘要】电子自动化产业的迅速发展与进步促使智能传感器技术日趋发展,国内外一些企业已经大力开展有关集成智能传感器的研制,并取得了令人瞩目的发展。
本文针对智能传感器的发展与设计进行了探讨。
【关键词】智能传感器;发展;设计;自动化智能传感器系统是一门现代综合技术,是当今世界正在迅速发展的高新技术,所以我们应该掌握只能传感器的设计,从而推动我国自动化的发展。
1 智能传感器的发展1.1 朝着高精度方向发展随着自动化生产模式的再扩大,对智能传感器的技术水平要求也在不断提高, 高精度的智能传感器是生产自动化的可靠性的有效保障,研制出具有灵敏度高、精确度高、响应速度快、互换性好的新型智能传感器是其未来发展的不然趋势。
1.2 朝着高可靠性、宽温度范围方向发展由于智能传感器的可靠性对电子设备的抗干扰等性能具有直接的影响,我们需要研究发现新的材料,利用新型材料研制基本传感器。
基本传感器是智能传感器的基础, 它的制作及其性能对整个智能传感器影响甚大。
除硅材料具有优良的物理特性, 能够方便地制成各种集成传感器。
此外还有功能陶瓷、石英、记忆合金等都是制作传感器的优质材料。
用来研制高可靠性、宽温度范围的智能传感器,来抵抗电磁对它的干扰。
1.3 朝着微型化方向发展当下,各种控制仪器设备在功能越来越强的同时,还要求体积的微型化,智能传感器当然也不是一个例外。
这就要求发展新的材料及微细的加工技术。
近年来,微加工技术日趋成熟,可以加工高性能的微结构传感器、asic 制作技术, 也可用于制造智能传感器。
来研制出体积非常小、互换性可靠性都较好的智能传感器。
1.4 朝着微功耗及无源化方向发展智能传感器是利用非电量向电量转化的原理制成的,电源是其正常工作的必备品,一旦是在野外现场或远离电网的工作环境,电池供电或太阳能供电将成为智能传感器应用的电源,既可以节省能源又可以提高系统寿命的智能传感器是现在所急需的,这也就决定了研制微功耗的传感器及无源传感器将是智能传感器必然的发展方向。
智能控制系统中的智能传感器设计与制造智能控制系统在现代社会中扮演着重要的角色,它帮助我们实现了许多自动化和智能化的功能。
而智能传感器作为智能控制系统的核心组成部分,则起到了关键的作用。
本文将会探讨智能控制系统中智能传感器的设计与制造技术。
一、智能传感器的定义与作用智能传感器是一种能够感知环境信息并将其转化为数字信号输出的装置。
它通过内部的处理器和算法,实现了对采集到的数据进行分析和决策。
智能传感器的作用是将现实世界的信息转化为可以被智能控制系统识别和处理的数据,从而实现对设备、系统或过程的监测、控制和优化。
二、智能传感器的设计与制造过程1. 传感器选型:根据智能控制系统的需求,选择适合的传感器类型。
常见的智能传感器包括温度传感器、压力传感器、湿度传感器、光传感器等。
在选型时要考虑传感器的灵敏度、精度、稳定性以及与控制系统的兼容性。
2. 信号转换与处理:将传感器采集到的模拟信号转换为数字信号,可以采用模数转换器(ADC)进行转换。
此外,还需进行信号处理,包括滤波、放大、线性化等操作,以保证传感器的输出准确可靠。
3. 数据通信与集成:智能传感器需要与智能控制系统进行通信,常用的通信方式包括有线通信(如RS485、CAN总线等)和无线通信(如蓝牙、Wi-Fi、LoRa等)。
在设计过程中,还需考虑传感器与控制系统的协议以及数据传输的安全性与稳定性。
4. 供电与能耗管理:智能传感器需要提供稳定的供电,以保证其正常工作。
此外,为了延长传感器的使用寿命,还需进行能耗管理,采用低功耗技术或休眠模式等措施。
5. 可靠性与环境适应性设计:智能传感器常常工作在恶劣的环境条件下,如高温、高湿、强磁等。
因此,在设计过程中要考虑传感器的防水、防尘、抗干扰等能力,以保证其在各种环境下的可靠性。
三、智能传感器的应用领域智能传感器广泛应用于各个领域,为智能控制系统提供了可靠的数据支持。
以下列举几个智能传感器的应用实例:1. 工业自动化领域:智能传感器被应用于工业自动化中的各个环节,如温度传感器用于测量工业设备的温度变化,压力传感器用于监测管道和容器的压力情况等。
机械工程中的智能传感器设计及实现机械工程是涵盖范围极广的工程领域,其中重要的一环就是机械传感器的开发与研究。
传感器技术的发展为机械工程领域带来了极大的改变,智能传感器的发展更是为工程师们带来了更多的创意和可能性。
因此,本篇文章将会聚焦于机械工程中智能传感器的设计和实现。
一、智能传感器的概念和工作原理智能传感器是一种通过集成电路和微处理器组成的和传感器结合的智能系统,通常用于测量物理量并将所采集到的数据进行处理,然后输出所需要的结果。
智能传感器通常由传感器本体、传输线路、信号处理部分以及数据输出部分组成。
以智能温度传感器为例,其工作原理是通过传感器本体感受到周围环境的温度,然后将传感器采集到的数据经过处理后,将结果通过传输线路传输至信号处理部分,再由数据输出部分输出所需的结果。
通过嵌入式系统的设计,智能传感器可以将结果存储在内存中,以备后面分析和处理数据。
二、机械工程中智能传感器的应用在机械领域中,智能传感器的应用可以大大提高机械设备的功能和效率,以及减少设备维护和修理次数。
智能传感器的应用可以涉及到机械的检测、控制以及保养等多个领域。
1. 机械设备检测:智能传感器可以用于机械设备的检测,例如工业机器人中应用的角度传感器、力传感器、多功能编码器等。
这些传感器的应用可以对机械设备质量的稳定性和可靠性进行检测。
2. 机械设备控制:智能传感器还可以用于机械设备的控制,例如对工业机器人的位置和力的控制等。
传感器传输来的数据可以通过控制算法进行分析和处理,实现对机械设备的自动化控制。
3. 机械设备保养:当机械设备在运作中时,其运作状态和磨损程度查看非常重要。
一些智能传感器也可以用于机械设备的保养,如如温度传感器、湿度传感器、压力传感器等,通过监测到机械设备的温度、湿度、压力等情况,可以实现对机械设备的精准保养和维护。
三、智能传感器设计与实现机械工程中的智能传感器设计与实现需要具备一定的电子硬件和软件技能,其开发也具有一定的难度。

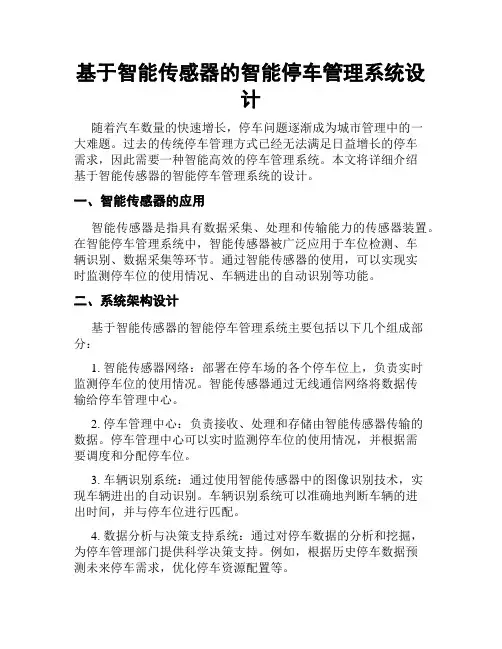

基于智能传感器的智能停车管理系统设计随着汽车数量的快速增长,停车问题逐渐成为城市管理中的一大难题。
过去的传统停车管理方式已经无法满足日益增长的停车需求,因此需要一种智能高效的停车管理系统。
本文将详细介绍基于智能传感器的智能停车管理系统的设计。
一、智能传感器的应用智能传感器是指具有数据采集、处理和传输能力的传感器装置。
在智能停车管理系统中,智能传感器被广泛应用于车位检测、车辆识别、数据采集等环节。
通过智能传感器的使用,可以实现实时监测停车位的使用情况、车辆进出的自动识别等功能。
二、系统架构设计基于智能传感器的智能停车管理系统主要包括以下几个组成部分:1. 智能传感器网络:部署在停车场的各个停车位上,负责实时监测停车位的使用情况。
智能传感器通过无线通信网络将数据传输给停车管理中心。
2. 停车管理中心:负责接收、处理和存储由智能传感器传输的数据。
停车管理中心可以实时监测停车位的使用情况,并根据需要调度和分配停车位。
3. 车辆识别系统:通过使用智能传感器中的图像识别技术,实现车辆进出的自动识别。
车辆识别系统可以准确地判断车辆的进出时间,并与停车位进行匹配。
4. 数据分析与决策支持系统:通过对停车数据的分析和挖掘,为停车管理部门提供科学决策支持。
例如,根据历史停车数据预测未来停车需求,优化停车资源配置等。
三、系统功能实现基于智能传感器的智能停车管理系统具有以下功能:1. 实时监测停车位使用情况:智能传感器可以实时监测停车位的占用情况,及时反馈给停车管理中心,方便车主和管理人员查询剩余停车位数量。
2. 自动识别车辆进出:通过车辆识别系统,系统能够自动识别车辆的进出,准确记录进出时间,并与停车位进行匹配。
避免了人工记录带来的错误和不便。
3. 实现停车位预定:车主可以通过手机应用或网络平台预定停车位,系统根据预定情况分配停车位,并及时通知车主。
提高了停车位的利用率和车位分配的效率。
4. 优化停车资源配置:通过数据分析与决策支持系统,系统可以根据历史停车数据预测未来停车需求,从而合理调配停车资源,提高整体停车效率。
基于智能传感器的智能停车系统设计与实现智能停车系统是一种利用智能传感器技术实现的现代化停车管理系统。
它通过智能传感器、网络通信技术、数据处理和分析算法等技术手段,实现对停车场内车辆的自动管理和监控。
本文将着重介绍基于智能传感器的智能停车系统的设计与实现。
一、系统的设计方案1.系统架构设计智能停车系统主要由车辆检测模块、网络通信模块、数据处理模块和管理终端模块组成。
车辆检测模块使用智能传感器技术,实时监测停车场内的车辆数量和停车位的占用情况。
网络通信模块负责车辆检测模块采集到的数据传输到数据处理模块,并接收来自管理终端的指令。
数据处理模块对接收到的数据进行处理和分析,提供实时的停车场车位信息和车辆管理功能。
管理终端模块用于管理人员对停车场进行监控和管理,提供实时的数据查询和统计分析功能。
2.智能传感器的选择智能传感器是实现智能停车系统的关键设备。
其传感器的类型可根据停车场实际需求进行选择。
常用的智能传感器包括磁敏传感器、压力传感器、红外传感器等。
可以根据停车场的需求选择适合的智能传感器,以确保系统的准确性和稳定性。
3.数据处理与分析算法智能停车系统需要对车辆检测模块采集到的数据进行处理和分析,以提供实时的停车场车位信息。
数据处理与分析算法可以采用机器学习和深度学习等方法,通过对大量的数据进行训练和学习,提高系统的智能化水平,能够准确地预测停车位的使用情况,提供优化的停车方案。
二、系统的实现流程1.车辆检测模块实现车辆检测模块利用智能传感器技术对停车场内的车辆进行实时监测。
可以通过安装在停车位上的传感器或者摄像头等设备,实时采集停车位的占用情况。
传感器采集到的数据将通过网络通信模块传输到数据处理模块进行处理。
2.网络通信模块的实现网络通信模块负责传输车辆检测模块采集到的数据,并接收来自管理终端的指令。
可以使用无线网络技术如LoRaWAN、NB-IoT等进行数据传输。
网络通信模块需要与车辆检测模块和管理终端模块进行数据交互,确保数据的准确传输和指令的及时执行。
基于集成电路的智能传感器设计与实现近年来,随着智能化技术的日益发展,传感器成为物联网技术中最为重要的组成部分之一。
而集成电路(IC)作为传感器中不可或缺的一环,已经成为了现代传感器设计中的核心技术。
传统的传感器设计多采用模拟电路,但由于模拟电路的复杂性和稳定性问题,在现代传感器应用中逐渐失去了竞争力。
而基于集成电路的智能传感器,则将数字信号处理技术与传感器相结合,使得传感器的响应速度、稳定性和准确度等多方面性能得到大幅提升。
基于集成电路的智能传感器主要包括传感器元件、信号采集电路、信号处理器和通信模块四部分。
其中,传感器元件是直接测量被测物理量的部分,信号采集电路则负责将传感器元件收集到的信号转换为电信号,信号处理器则对这些电信号进行相关处理,最终得到精确的测量结果,并通过通信模块将数据上传至上位机或云端。
在实际设计中,基于集成电路的智能传感器需要考虑多种因素。
首先,设计者需要查明被测物理量的属性,如温度、湿度、压力等,进而选择适合的传感器元件。
其次,则需要根据采集信号的特点,选择合适的信号处理器,如模数转换器、滤波器、放大器、微处理器等。
最后,设计者还需要对传感器的通信模块进行选型与设计,以保证数据的稳定可靠传输。
另外,基于集成电路的智能传感器的电源管理也是一个很重要的问题。
由于传感器通常被部署在一些无法取得电源的地方,如野外环境或市政设施等,因此需要设计低功耗的电路,并选择合适的电池或能量收集装置,来保证传感器的长期运行。
在实现基于集成电路的智能传感器时,工程师需要具备系统级设计能力以及熟练的电路设计和编程技能。
同时,还需要掌握一定的嵌入式系统开发经验,以便能够开发适合自己需求的传感器应用程序,并对通信协议有一定的了解,以保证传感器与后端系统的稳定连接。
综上所述,基于集成电路的智能传感器已经成为物联网应用中最为重要的组成部分之一。
通过数字信号处理技术的应用,传感器的准确度、响应速度、稳定性等方面的性能得到质的提升。
基于单片机的智能家居控制系统设计智能家居控制系统是一种通过单片机控制家居设备的智能控制系统。
它可以实现对灯光、空调、电视、窗帘等各种家居设备的远程控制和自动化控制,提高居住环境的舒适性和便利性。
本文将讨论基于单片机的智能家居控制系统设计,包括系统结构、硬件设计和软件编程等方面。
一、系统结构设计智能家居控制系统的结构主要由传感器、执行器、通信模块、控制单元和用户界面组成。
传感器用于采集环境信息,比如光照、温度、湿度等,执行器用于控制家居设备的开关和调节,通信模块用于与用户界面进行数据交换,控制单元则是核心部分,负责数据处理和控制指令的下发。
在整个系统中,控制单元是最关键的部分,它需要对传感器采集的数据进行处理,并根据用户的指令来控制家居设备。
控制单元通常采用单片机作为核心控制芯片,常用的单片机有51系列、Arduino、STM32等。
用户界面是用户与智能家居系统交互的窗口,可以采用手机APP、PC界面、语音控制等形式。
通过用户界面,用户可以实时监控环境信息,远程控制家居设备,设置定时任务等功能。
二、硬件设计1. 传感器模块设计智能家居控制系统的传感器模块通常包括光照传感器、温湿度传感器、烟雾传感器等。
这些传感器能够实时采集环境信息,通过单片机进行处理和分析。
执行器模块主要用于控制各种家居设备,比如电灯、空调、插座、窗帘等。
执行器模块通常采用继电器、电磁阀等元件来实现开关和调节。
通信模块主要用于与用户界面进行数据交换,常用的通信方式包括WiFi、蓝牙、ZigBee等。
通过通信模块,用户可以实现远程控制和实时监控。
4. 控制单元设计控制单元采用单片机作为核心控制芯片,它需要具备足够的计算能力和通信接口。
为了提高系统的稳定性和安全性,控制单元通常还会加入实时时钟、EEPROM存储器、电源管理模块等元件。
三、软件编程1. 硬件驱动程序设计在单片机控制单元中,需要设计各种传感器和执行器的硬件驱动程序。
这些驱动程序需要能够实现对硬件的初始化、数据采集和控制等功能。
智能传感器模块设计一、引言随着智能家居技术的发展以及物联网的兴起,智能传感器模块在各个领域中得到了广泛应用。
智能传感器模块能够感知周围的环境、采集相关的数据,并通过无线通信或有线接口将数据传输给相关的智能设备进行处理和分析,从而实现智能化的控制和操作。
本文将详细介绍智能传感器模块的设计,包括硬件设计和软件设计两个部分。
在硬件设计方面,将重点介绍传感器的选择、接口设计以及电源管理的方法。
在软件设计方面,将重点介绍传感器数据的处理和传输以及与智能设备的通信方法。
二、硬件设计1.传感器的选择:根据需求确定所需要的传感器类型,如温度传感器、湿度传感器、光照传感器等。
选择合适的传感器具有关键意义,直接影响传感器模块的性能和可靠性。
2.接口设计:根据传感器的种类和通信方式,设计合适的接口电路。
常用的接口包括模拟输出和数字输出接口,模拟输出接口适用于模拟信号传感器,数字输出接口适用于数字信号传感器。
此外,还需要考虑传感器模块与主控板或智能设备的接口兼容性。
3.电源管理:传感器模块需要稳定的电源供应,合理设计电源管理电路对于保障传感器模块的稳定性和可靠性非常重要。
常用的方法包括稳压芯片、电池管理芯片等。
三、软件设计1. 传感器数据的处理和传输:传感器采集到的原始数据需要经过处理和滤波等算法来提取有用信息,并进行相应的数据格式转换。
然后,通过无线通信或有线接口将数据传输给主控板或智能设备。
常用的通信方式包括蓝牙、Wi-Fi、ZigBee等。
2.与智能设备的通信:传感器模块需要与智能设备进行通信,以实现控制和操作。
通信方式可以选择串口通信、无线通信等。
在通信协议的选择方面,需要根据具体应用场景和需求来确定,如TCP/IP协议、MQTT等。
3.数据存储和分析:传感器模块采集到的数据需要进行存储和分析,以便后续的处理和应用。
可以选择将数据存储在本地,也可以选择将数据上传到云端进行存储和处理。
四、结论智能传感器模块的设计是一个综合性的任务,需要在硬件设计和软件设计两个方面进行考虑。
基于PLC的智能传感器控制系统设计摘要:本文详细介绍了一种基于PLC的智能传感器控制系统设计。
该系统采用传感器检测各种信号并通过PLC控制器进行分析和处理。
PLC控制器通过电气信号控制制动系统,从而实现对执行器的控制。
通过这种方法,用户可以更加方便地对成对执行器进行控制,实现对设备的智能化控制。
关键词:PLC;智能传感器;控制系统;执行器引言智能化控制是现代工业领域的重要发展方向。
借助于成熟的PLC (可编程逻辑控制器)技术,可以实现对各种设备的精确控制,很好地适应了自动化控制的需要,充分体现了智能传感器的重要性。
传感器是实现控制的前提条件,能够感知环境条件并将信号传送到控制器,以便执行器根据它们接收的信号进行操作。
因此,建立高效、智能的传感器控制系统非常必要,加速各种商业和工业应用的进程。
本文旨在介绍一种基于PLC的智能传感器控制系统设计,该系统采用了多种传感器用于感知环境条件,主要简述了传统机械设备的控制系统,重点介绍了PLC控制器和执行器之间的交互方式和执行器的选择。
最后,本文通过实验验证,证明了该传感器控制系统的实用性。
传感器工作原理在智能传感器系统中,传感器是核心设备的组成部分。
在传感器的帮助下,用户可以实时获取设备的状态和环境的条件。
因此,系统的选择非常重要,必须根据应用的需求选择最合适的传感器。
简单来说,传感器是一种能够测量各种物理量并将其转换为信号的设备。
例如,温度传感器可以在不同的环境下测量温度,并将其转换为数字信号,并通过传输给控制器,控制器可以根据接收到的信息执行相应的操作。
PLC控制器工作原理在传感器控制系统中,PLC控制器是非常关键的部分,它是整个系统的中枢部分。
控制器接收传感器产生的信号,并将其与程序和逻辑组合在一起,使执行器发挥作用。
控制器以“输入输出点”为单位进行编程,通过声明像电路那样来完成程序的构建。
在运行时,当输入值发生改变时,程序将根据其逻辑流程来改变输出值,并通过输出端口对执行器进行控制。
智能压力传感器的设计智能压力传感器是一种能够测量物体施加的压力大小的装置。
它通过使用先进的传感技术,将物体压力转化为电信号,并将其传输给外部设备进行处理和分析。
智能压力传感器在许多领域应用广泛,如工业自动化、机械工程和医疗设备等。
本文将详细探讨智能压力传感器的设计原理、工作原理和应用。
首先,我们来讨论智能压力传感器的设计原理。
智能压力传感器主要由三个部分组成:传感器元件、信号处理电路和输出接口。
传感器元件是关键组成部分,它能够感知物体施加的压力并将其转化为电信号。
常用的传感器元件有压阻式传感器、压电式传感器和电容式传感器等。
压阻式传感器是一种利用电阻值随压力变化的原理来测量压力的传感器。
当物体施加压力时,传感器元件内部的导体会发生形变,从而改变电阻值。
信号处理电路会测量电阻值的变化,并将其转化为电压信号输出给外部设备。
压电式传感器则是利用压电效应来测量压力的传感器。
压电材料在受到压力后会产生电荷,通过读取电荷的大小来确定压力大小。
信号处理电路会将电荷转化为电压信号,并输出给外部设备进行处理。
电容式传感器是利用物体施加压力后感应电容值的变化来测量压力的传感器。
当物体施加压力时,传感器元件之间的电容值会发生变化。
信号处理电路会将电容值变化转化为电压信号,并输出给外部设备进行处理。
其次,我们来探讨智能压力传感器的工作原理。
智能压力传感器通过感知物体施加的压力来确定压力大小。
当物体压力施加到传感器元件上时,元件会发生形变或产生电荷,从而导致电信号的变化。
接着,信号处理电路会将电信号进行放大、滤波和转换等处理,以提高信噪比和准确度。
最后,通过输出接口将处理后的电压信号传输给外部设备进行处理和分析。
最后,我们来探讨智能压力传感器的应用。
智能压力传感器在很多领域都有广泛的应用。
在工业自动化领域,它可以用于监测和控制生产设备的压力,以确保设备的正常运行和安全性。
在机械工程领域,它可以用于测量机械装置的压力,以评估其性能和健康状况。
智能汽车传感器教学设计引言:智能汽车传感器是现代汽车技术中的重要组成部分,它们可以帮助汽车实时感知周围环境,提供安全驾驶和便利性功能。
本文将介绍智能汽车传感器的原理、种类以及其在实际应用中的作用。
一、智能汽车传感器的原理智能汽车传感器通过感知周围环境的物理量来获取信息,并将这些信息转化为电信号或数字信号,以供车辆控制系统识别和处理。
传感器的原理主要包括光学原理、声学原理、电磁原理等。
例如,光学传感器利用光的反射、折射、散射等原理来感知物体的位置、距离和形状;声学传感器利用声波的传播速度和反射原理来感知物体的距离和障碍物的位置;电磁传感器则利用电磁场的变化来感知物体的位置和距离。
二、智能汽车传感器的种类智能汽车传感器根据其功能和应用场景的不同,可以分为多种类型。
其中,最常见的传感器包括雷达传感器、摄像头传感器、超声波传感器和惯性传感器等。
雷达传感器利用无线电波的反射和接收原理,可以实现对车辆周围物体的检测和距离测量;摄像头传感器则通过捕捉图像并进行图像处理,可以实现对交通标志、行人和车辆的识别;超声波传感器通过发射和接收超声波来实现对障碍物的探测和距离测量;惯性传感器则可以感知车辆的加速度、角速度和方向等信息。
三、智能汽车传感器的应用智能汽车传感器在实际应用中发挥着重要的作用。
首先,它们可以帮助驾驶员实现自动驾驶或辅助驾驶功能,提高行车安全性和驾驶舒适性。
例如,通过雷达传感器和摄像头传感器的组合,智能汽车可以实现自动跟车、自动变道和自动停车等功能,减少驾驶员的操作负担。
其次,智能汽车传感器还可以实现智能导航、智能停车等便利性功能,提升驾驶体验和出行效率。
例如,通过GPS定位和摄像头传感器的组合,智能汽车可以实现智能导航和实时交通信息提示,帮助驾驶员选择最佳的行车路线。
结论:智能汽车传感器是实现智能驾驶和提升出行体验的关键技术之一。
通过感知周围环境的物理量,智能汽车传感器可以为驾驶员提供准确的信息和实时的反馈,从而实现安全驾驶和便捷出行。
智能传感器的设计和应用
智能传感器是一种集信息采集、信号处理、通信和控制等功能于一体,能够自动感知环境和物体特征,对环境信息进行快速处理和传输的高科技产品,其广泛应用于物联网、智能家居、智慧城市、智能交通等领域,被誉为“物联网之眼”,因为它可以实时捕捉和反馈目标事件的信息,提供有效的数据支持,实现好的应用场景。
智能传感器的设计需要考虑多方面的因素,包括传感原理、通信方式、电源管理、功耗优化和成本控制等,其中最重要的是传感原理的选择和算法的设计,因为这关系到传感器的灵敏度、准确度和稳定性等专业指标,需要结合实际场景进行优化和测试,最终确定最佳的方案。
在智能家居领域,智能传感器的应用非常广泛,例如温湿度传感器、人体红外传感器、烟雾传感器、气体传感器、光照传感器等,这些传感器可以感知房间内的温度、湿度、光照、人员活动等信息,通过无线网络传输至云端进行处理和控制,实现智能化的温控、照明、安防等功能,提高用户生活的便利性和舒适度,同时降低能源的浪费和污染。
另外,智能传感器在智慧城市中的应用也非常重要,例如交通监控传感器、垃圾桶填充传感器、环境污染传感器等,这些传感器可以感知道路状况、垃圾桶的填充情况、环境污染的程度等信息,通过云端进行实时监控和分析,提供科学的管理意见和决策支持,促进城市的安全、便利和生态可持续发展。
传感器技术的应用前景非常广阔,因为随着物联网和智能化时代的到来,越来越多的物体和设备需要具备自动感知和反馈的能力,这将导致传感器市场的快速增长,同时对于传感器的研发和应用提出了更高的要求和挑战,需要采取创新的技术手段和合理的商业模式,加强产学研合作和技术交流,推动传感器技术的创新和应用,实现人类社会的智能化和可持续发展。
第三章 智能传感器模块硬件结构设计3.1硬件系统结构智能传感器模块(STIM)原理框图如图3-1所示,主要包括:变送器阵列模块、信号调理模块、多通道数据采集模块、TEDS模块及TII智能接口等部分。
为了增强系统的集成度,设计采用了集成式的片上数据采集系统ADuC812。
传感器的输出信号经调理模块放大调理,输入至 ADuC812片内的多通道ADC, ADC对相应通道模数转换后,存储于RAM中,然后通过TII智能接口将数据读入NCAP。
为了方便TEDS内容的升级与更新,系统采用异步串行口来下载电子数据表格至ADuC812的片内Flash。
此外,异步串行口还可用来下载和调试用户程序,方便系统开发。
图3-1智能传感器模块原理框图STIM模块的传感器单元以温度传感器AD590为核心,从传感器出来的信号通过信号调理通道输入至ADuC812内部的多路ADC。
系统硬件电路图如图3-2所示。
图3-2系统硬件电路图3.2 片上系统ADuC8123.2.1 ADuC812一般说明ADuC812是全集成的高性能的12位数据采集系统,它在单个芯片内集成了高性能的自校准多通道ADC,两个12位ADC以及可编程的8位(与805l兼容)MCU。
片内8KB的闪速/电擦除(F1ash/EE)程序存储器,640字节的闪速/电擦除数据存储器以及256字节数据RAM,均由可编程内核控制。
另外MCU具有包括看门狗定时器、电源监视器和ADC DMA功能,为多处理器接口和I/O扩展提供了32条可编程的I/O线、I2C兼容的SPI和标准UART串行口I/O等。
MCU内核和模拟转换器二者均有正常、空闲和掉电工作模式,有适合于低功率应用的灵活电源管理方案。
在工业温度范围内,有3V和5V两种规格电压工作器件可供选择。
它有52条引脚,用扁平塑料四方形封装。
ADuC812数据采集系统芯片功能框图见图3-3。
图3-3 ADuC812数据采集系统芯片功能框图 3.2.2 ADuC812的特点:☆模拟I/O:8通道,高精度12位ADC;片内40ppm/℃电压基准;高速200kHz;两个12位电压输出DAC;片内温度传感器功能。
☆存储器:8KB片内闪速/电擦除程序存储器;640字节片内闪速/电擦除数据存储器;片内电荷泵(不需要外部Vpp);256字节片内数据RAM;16MB外部数据地址空间;64KB外部程序地址空间。
☆与8051兼容的内核:额定工作频率12MHz(最大16 MHz);3个16位定时器/计数器;32条可编程的I/0线;高电流驱动能力端口;9个中断源,2个优先级。
☆电源:用3V或5V电压工作;正常、空闲和掉电3种工作模式。
☆片内外围设备:UART串行I/0;两线(与I2C兼容)和SPI串行I/0;看门狗定时器;电源监视器。
图3-4 ADuC812的引脚排列图3.2.3 引脚排列与引脚说明Aduc812的封装形式为52针表面贴装,其引脚排列如图4所示,各个引脚的说明如表3-1所示。
符号 类型 功能DV DD P 数字正电源电压,额定值为+3V 或+5V A V DD P 模拟正电源电压,额定值为+3V 或+5VC REF I片内基准的去耦引脚,在此引脚和AGND 之间连接0.1uF 的电容 V REF I/O基准输入/输出,此引脚通过串联电阻连接至内部基准电压,是模拟数字转换器的基准源。
额定内部基准电压为2.5V 且出现在此引脚(当ADC 或DAC 外围设备被使能时)。
此引脚可由外部基准过驱动 AGND G 模拟地,模拟电路的基准点P1.0~P1.7 I端口1仅为8位输入端口,与其他端口不同,端口1缺省为模拟输入端口,为了把这些端口的任一个引脚配置为数字输入,应把“0”写至端口。
端口1引脚是多功能和共享的 ADC0~ADC7 I模拟输入,8个单端模拟输入,通过特殊功能寄存器ADCCON2进行通道选择T2 I定时器2数字输入,输入至定时器2,当被使能时,对应于T2输入的1至0的跳变,计数器2计数 T2EX I数字输入,计数器2捕获/重载触发,或计数器2加/减控制输入 SS I SPI 接口的从属选择输入SDATA I/O用户可选,I2C 兼容输入/输出引脚或SPI 数据输入/输出引脚 SCLOCK I/O I2C 兼容串行时钟引脚或串行接口时钟MOSI I/O 用于SPI 串行接口的主输出/从输入数据I/O 引脚 MISO I/O 用于SPI 串行接口的主输入/从输出数据I/O 引脚 DAC0 O DAC0电压输出 DAC1 O DAC1电压输出RESET I数字输入,当振荡器运行时.此引脚上长达24个主时钟周期的离间平可使器件复位P3.0~P3.7 I/O 端口3是具有内部上拉电阻的双向口。
对端口3写1使其引脚被内部上拉电阻拉至高电平,在此状态下它们可被用作输入。
由于内部上拉电阻,被外部拉至低电平的端口3引脚将提供电流。
端口3引脚也包括各种辅助功能 RXD I/O串行(UART )端口的接收数据输人(异步)或数据输入/输出(同步) TXD O串行(UART)端口的发送数据输出(异步)或时钟输出(同步) INT0 I 中断0可编程为边沿或电平触发中断输入,它可以被编程至两个优先级之一。
此引脚也可用作定时器0的门控输入端 INT2 I 中断1可编程为边沿或电平触发中断输入,它可以被编程至两个优先级之一。
此引脚也可用作定时器0的门控输入端 T0 I 定时器/计数器0输入 T1 I 定时器/计数器1输入CONVST I 当转换启动被使能为外部控制时,ADc 模块的转换启动逻辑输入.低电平有效。
此输入端低电平至高电平跳变将把跟踪/保持置为保持方式并启动转换 WR O写控制信号,逻辑输出。
把来自端口0的数据字节锁存入外部数据存储器 RD O读控制信号,逻辑输出。
允许外部数据存储器送至端口0 XTAL2 O 内部时钟振荡器的倒相放大输出XTAL1 I外部时钟输入,至时针振荡器的倒相放大器和内部时钟产生器电路 1 DGND G 数字地,数字电路的地基准点P2.0~P2.7 (A8~A15) (A16~A23)I/O端口2是具有内部上拉电阻的双向端口。
对端口2写1使其引脚被内部上拉电阻拉至高电平,在此状态下它们可被用作输入,由于内部上拉电阻,被外部拉至低电平的端口2引脚将提供电流。
端口2在从外部程序存储器取指期间内发出高地址字节,在访问24位外部数据存储器空间时发出中和高地址字节PSEN O程序存储使能,逻辑输出。
此输出端是控制信号,它在外部取指操作期间内选通外部程序存储器至总线。
除了在外部数据存储器访问期间,它每6个振荡器周期有效。
在内部程序执行期间内此引脚保持高电平。
当上电或复位通过电阻处至低电平时,PSEN 也可用于使能串行加载模式 ALE O地址锁存允许,逻辑输出。
在正常工作期间,此输出用于把地址的低字节(对于24位地址空间访问还有中字节)锁存入外部存储器。
除了在外部数据存储器访问期间内,它每6个振荡器周期被激活(有效) EA I外部访问使能,逻辑输入。
当保持高电平时.此输入使器件能从地址为0000H 至1FFFH 的内部程序存储器取回代码。
当保持低电平时,此输入使器件能从外部程序存储器取回所有指令 P0.7~P0.0 (A0~A7)I/O端口0是8位漏极开路双向I /O 端口。
对端口。
写1使其引脚悬空在此状态下可用作高阻抗输入。
在访问外部程序或数据存储器期间内端口0也是多路复用的低位地址和数据总线3.3 内部ADC 功能模块3.3.1 概述ADuC812中的A/D转换块集成了一个快速、8通道、12位、单电源的ADC。
此模块为用户提供了多通道多路转换器、采样保持器、片内基准电源、校准电路和A/D转换器等部件,并且所有这些部件都能方便地通过3个特殊功能寄存器来设置。
ADC由基于电容DAC的常规逐次逼近转换器组成,此转换器可接收的模拟输入电压范围为0到+Vref,同时片内提供了高精确度、低漂移并经工厂校准的2.5V基准电压,也可以通过外部Vref引脚的输入来代替内部基准电压,外部基准可在2.3V ~AVdd引脚电压的范围内。
ADuC812装有工厂编程的校准系数,它在上电时自动下载到ADC,以确保最佳的ADC性能。
ADC核包括内部失调和增益校准寄存器,所提供的软件校准子程序,可允许用户在需要时重写工厂编程的校准系数,因此这样就可以将用户目标系统中的端点误差的影响减为最小。
此外来自片内温度传感器的电压输出正比于温度,因此为方便温度的测量,它也可经前端ADC多路转换器传送。
3.3.2 ADC转移函数ADC的模拟输入范围是OV~VREF。
在此范围内,设计的代码跳变发生在连续的整数LSB值的中间(即1/2LSB,3/2LSBs,5/2LSBs,.... FS-3/2LSBs)。
当VREF=2.5 V时,输出码是直接的二进制数,1LSB =FS/4096或2.5V/4096=0.61mV在0~VREF范围内理想的输入/输出转移特性如图3-5所示图3-5 ADuC812的ADC输入/输出转换特性3.3.3 ADC的工作模式ADuC812的ADC有三种工作模式:第一,用软件或通过把转换信号加至外部引脚23来启动单步或连续转换模式;第二,用定时器2来产生用于A/D转换的重复触发信号;第三,配置ADC工作于DMA模式。
在具体的操作中ADC的转换功能是通过对三个寄存器的设置来实现的,其中ADCCON1寄存器MD1 MD0 CK1 CK0 AQ1 AQ0 T2C EXC 对应的地址为EFH,具体内容为控制转换和采集时间、硬件转换模式和掉电模式,ADCCON2寄存器ADCI DMA CCONV SCONV CS3 CS2 CS1 CS0 对应的地址为D8H,具体控制ADC通道的选择和转换模式,ADCCON3寄存器 BUSY RSVD RSVD RSVD RSVD RSVD RSVD RSVD 对应的地址为F5H,用于给用户软件提供一个识别ADC繁忙状态的标志。
当所有寄存器设置完成之后,ADC转换即开始启动,在连续转换模式下,前一转换完成新的转换即开始,转换完毕在ADCDATAH/L寄存器中存放转换结果,其中ADCDATAH寄存器中的高4位被写入的是具体采集通道的标号,其余12位则是其模拟输入的有效转换结果。
3.4 串行通讯3.4.1 UART串行接口的结构ADuC812的串行接口主要由2个数据缓冲器、1个输入移位寄存器、1个串行控制寄存器SCON和1个波特率发生器T1(即定时器1)等组成,其结构如图3-6所示。
图3-6 串行接口的结构串行接口数据缓冲器SBUF是可以直接寻址的专用寄存器。
在物理上,一个作发送缓冲器,一个作接收缓冲器。
