编制者： 审核者： 使用者： 编号：QCJXJC0301
项目三 识读零件图
任务一 识读简单轴类零件图
高（ ）班 组 姓名 教师评价: 编制人： 审核人：
【学习目标】
1、了解零件图的作用和包含的内容
2、学会分析视图并掌握尺寸标注
3、学会分析与总结的方法，并能学以致用；
4、激情投入，疯狂记忆，体验学习的快乐。
重点：视图分析
难点：对零件图视图表达的具体运用
【使用说明与学法指导】
1.根据上一节课的内容，熟记基础知识。自主高效预习，提升自己的理解能力.
2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案题目
3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.
【预习案】一、教材助读
1.零件图
表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。因此，它是指导零件生产的重要技术文件。
2.砂轮越程槽
越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。如,内园和台阶,V型槽,T型槽等等。
3.定位尺寸
用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。
4.倒角
倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些.

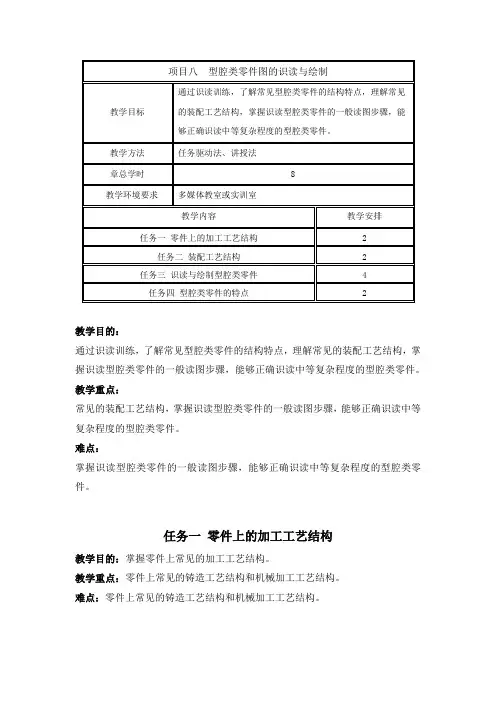

项目八 型腔类零件图的识读与绘制
教学目标 通过识读训练，了解常见型腔类零件的结构特点，理解常见的装配工艺结构，掌握识读型腔类零件的一般读图步骤，能够正确识读中等复杂程度的型腔类零件。
教学方法 任务驱动法、讲授法
章总学时 8
教学环境要求 多媒体教室或实训室
教学内容 教学安排
任务一 零件上的加工工艺结构 2
任务二 装配工艺结构 2
任务三 识读与绘制型腔类零件 4
任务四 型腔类零件的特点 2
教学目的：
通过识读训练，了解常见型腔类零件的结构特点，理解常见的装配工艺结构，掌握识读型腔类零件的一般读图步骤，能够正确识读中等复杂程度的型腔类零件。
教学重点：
常见的装配工艺结构，掌握识读型腔类零件的一般读图步骤，能够正确识读中等复杂程度的型腔类零件。
难点：
掌握识读型腔类零件的一般读图步骤，能够正确识读中等复杂程度的型腔类零件。
任务一 零件上的加工工艺结构
教学目的：掌握零件上常见的加工工艺结构。
教学重点：零件上常见的铸造工艺结构和机械加工工艺结构。
难点：零件上常见的铸造工艺结构和机械加工工艺结构。
教学方法和教学手段：常见零件工艺结构在前面有关图例中或在生产实习中，已有所接触。因此，在这里应根据学生的现有知识水平讲解，讲解重点放在工艺结构的图示特点上，并注意在后面的典型零件测绘中进一步熟悉和巩固。
课前准备：零件图挂图。
教学内容：
一、铸造零件的工艺结构
1、拔模斜度
用铸造方法制造零件的毛坯时，为了便于将木模从砂型中取出，一般沿木模拔模的方向作成约1：20的斜度，叫做拔模斜度。因而铸件上也有相应的斜度，如图8—15（a）所示。这种斜度在图上可以不标注，也可不画出，如图8—15（b）所示。必要时，可在技术要求中注明。
图8-1-1 拔模斜度
2、铸造圆角
在铸件毛坯各表面的相交处，都有铸造圆角，如图8—16。这样既便于起模，又能防止在浇铸时铁水将砂型转角处冲坏，还可避免铸件在冷却时产生裂纹或缩孔。铸造圆角半径在图上一般不注出，而写在技术要求中。铸件毛坯底面（作安装面）常需经切削加工，这时铸造圆角被削平如图8—16所示。
第八章 零件图的识读与绘制
§8.1零件图的内容
零件图的内容
1. 一组视图
2. 若干尺寸
3. 技术要求
4. 标题栏
一、一组视图
用以表示零件的结构形状
二、若干尺寸
用以确定零件各部分的大小和相对位置，有的亦可以说明形状。 三、技术要求
用符号或文字说明的零件制造时应达到的质量要求，常见的有尺寸公差、表面粗糙度、形状和位置公差、热处理和表面处理。
1、表面粗糙度
零件表面上具有的较小间距的峰谷组成的微观几何形状特性——表面粗糙度。
表面粗糙度是衡量零件表面质量的一项主要指标。
2、尺寸公差
在大批量生产中，要求零件具有互换性。而保证互换性的办法是在满足零件性能要求的条件下允许尺寸在所限定的范围内变动——尺寸极限偏差
3、形状和位置公差
零件在加工时允许产生的结构要素形状和结构要素间位置的误差值。
4、热处理和表面处理
热处理：改变材料机械性能和切削性能的方法。
表面处理：在零件表面加镀（涂）层，提高表面抗腐蚀性、耐磨性等。
四、标题栏
填写零件名称、材料、数量、绘图比例、图号以及绘制者和审核者姓名。
§8 .2零件视图的特点
零件视图的特点
使用了国家标准规定的各种画法。如半剖视、全剖视、断面等
视图数目按需要决定，不再是千篇一律 的三视图。
加工方法给零件形状和图形带来细微变化。
§8 .3 零件分析
一、零件功能和工作状态分析 机器及其部件由零件装配而成。
每台机器及其各部件都有特定的功能和用途。
各个零件都有各自的功能及各自的工作状态。
二、零件的结构分析
零件结构分为三个层次
主体结构
局部功能结构
局部工艺结构
1. 主体结构
主体结构是指零件中那些相对较大的主要基本形体及其相对关系。
他们是形成零件体的基础。 读图和绘图时可将其抽象成组合体的几何模型来分析和表达。
2. 局部功能结构
局部功能结构是指为实现传动、连接等特定功能在主体结构上制造出的局部结构。
零件图的绘制和识读技术研究 王利清（包头铁道职业技术学院，内蒙古包头０１４０４０） 摘要：为了提高高职教育中对人才培养的质量要求，加强学生职业技能的培养，根据当今新技术教学的发展，机械专业的高职 生必须熟练掌握绘制和识读零件图。 关键词：零件图；视图；立体图；表达方案；方法和技巧 ． ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００８—０１５５．２０１３．０３．１０１ 中图分类号：ＴＨ１２６ 文献标志码：Ｂ 文章编号：１００８—０１５５（２０１３）０３—０１７９—０２ 任何机器或部件都是由若干零件按一定要求装配 而成的。制造机器或部件必须先依照零件图制造零 件。在生产上用来表达零件的结构、大小及技术要求 的图样称为零件图。下面主要研究绘制和识读零件图 的方法和技巧。 １画零件图步骤分析 以轴类零件图如图１为例来讲解。 图１轴 １．１分析形体、结构 由于轴上零件的固定及定位要求，其形状为阶梯 形，并有键槽。 １．２选择主视图 安放状态：加工状态，轴线水平放置。 投射方向：如图所示。 １．３选择其他视图 用断面图表达键槽结构。如图２所示。 图２轴零件图 ２画零件图的具体方法和步骤 ２．１画图前的准备 ２．１．１了解零件的用途、结构特点、材料及相应的 加工方法。 ２．１．２分析零件的结构形状，确定零件的视图表达 方案。 收稿日期：２０１２—１ｌ一２６ 作者简介：王利清，女，讲师，现在包头铁道职业技术学院任教。 ２．２画图方法和步骤 例如画图３所示端盖的零件图。 图３端盖 ２．２．１定图 根据视图数量和大小，选择适当的绘图比例，确定 图幅大小。 ２．２．２画出图框和标题栏 ２．２．３布置视图 根据各视图的轮廓尺寸，画出确定各视图位置的 基线。画图基线包括：对称线、轴线、某一基面的投影 线。 注意：各视图之间要留出标注尺寸的位置。 ２．２．４画底稿 按投影关系，逐个画出各个形体。 步骤： 先画主要形体，后画次要形体； 先定位置，后定形状； 先画主要轮廓，后画细节，如图４所示。 ・１７９・
