水利工程质量通病防治——钢筋遗漏

水利工程质量通病防治与改进措施大全水利工程是国民经济建设的重要组成部分，其质量关系到人民群众生产生活的安全和福祉。

然而，水利工程中存在着一些常见的质量问题，这些问题严重影响着工程的建设进展和运行效果。

为了有效预防和解决水利工程质量问题，需要全面了解水利工程质量的通病及相应的改进措施。

基于质量通病的分析土方工程质量通病•土方开挖不规范，导致坡面失稳；•施工工艺缺乏规范，影响土方工程的连续性；•土石方材料的选用不当，影响工程的整体稳定性。

混凝土工程质量通病•混凝土配合比设计不当，导致混凝土抗压强度不符合要求；•浇筑不密实，存在空鼓、裂缝等缺陷；•混凝土养护不到位，影响混凝土的强度和耐久性。

钢筋混凝土结构质量通病•钢筋工程施工质量不达标，存在焊接、固定不牢固等问题；•钢筋混凝土构件验收标准不统一，导致质量难以保证；•钢筋混凝土构件的连接处存在漏浆、错位等情况。

改进措施建议强化施工管理•规范土方工程施工流程，确保土方开挖和填埋符合要求；•加强混凝土浇筑施工监督，保证混凝土质量；•完善钢筋混凝土结构施工记录，提高验收标准。

完善质量控制体系•设立专门的质量监督机构，加强对水利工程施工质量的监督；•制定水利工程施工质量管理规范，明确责任人及相应措施；•进行定期的质量检查，发现问题及时整改，避免质量问题扩大。

加强技术培训•对水利工程施工人员进行相关技术培训，提高施工人员专业水平；•组织施工人员参加业内技术交流会议，了解最新的施工技术和管理经验；•建立技术档案，记录水利工程质量改进的过程和成果，以备查证和借鉴。

结语水利工程质量问题是一个长期和复杂的过程，预防和解决质量问题需要全社会的共同努力。

通过对水利工程质量通病的分析及相应的改进措施建议，希望能够引起各方面的重视，共同努力提高水利工程质量，保障国家重要工程的安全和可持续发展。

秦岭六街棚户区改造建设项目608#、609#楼及地下车库钢筋工程质量通病防治措施一、钢筋工程一般质量通病（一）原材料1、表面锈蚀（1）现象钢筋表面生锈：轻微旳出现黄色浮锈，严重旳转为红色，日久后变成暗褐色，甚至发生鱼鳞片剥落现象。

（2）原因分析保管措施不对：长期在露天寄存，无防雨防潮措施，受到雨雪侵蚀；或虽在仓库堆放，但环境潮湿，通风不良。

（3）防止措施钢筋原材料或半成品应寄存在仓库或料棚内，保持地面干燥，钢筋要用垫木或支墩垫起，不得直接堆放在地上，场地四面要有排水措施，堆放期尽量缩短。

如施工现场无仓库或料棚堆放条件时，亦可短时间在露天堆放，但遇雨、雪、雾等天气必须采用有效旳防雨防潮覆盖措施。

（4）治理措施淡黄色轻微浮锈不必处理。

红褐色尽量采用机械措施除锈，也可用手工钢刷清除，对于锈蚀严重，发生锈皮剥落现象旳应研究与否降级使用或不用。

2、混料钢筋品种、等级混杂不清，直径大小不一样旳钢筋堆放在一起，难以辨别，影响使用。

（2）原因分析未对材料按照文明工地现场规定分门别类进行堆放，管理制度不严，未对不一样型号旳钢筋悬挂标识牌；直径大小相近旳，使用时用目测辨别。

（3）治理措施发现混料状况后，应立即检查并进行清理整顿，重新分类堆放，假如翻垛工作量大，不易清理，应将该钢筋做出醒目记号，以备用料时提醒注意，已用出去旳混料钢筋应立即追查，并采用防止产生事故旳措施。

3、原料弯曲（1）现象钢筋在运至现场发既有严重波折形状。

（2）原因分析运送时装车不注意；运送车辆较短，条状钢筋弯折过度；用吊车卸车时，挂钩或堆放不慎；压垛过重。

（3）防止措施采用专车拉运，对较长旳直条形钢筋优先采用吊车装卸。

（4）治理措施运用矫直台将钢筋弯折处矫直，对波折处圆弧半径较小旳硬弯，矫直后应检查有无局部细裂纹，局部矫正不直或产生裂纹旳不得用作受力筋。

4、成型后弯曲裂缝钢筋成型后弯曲处外侧产生横向裂缝。

（2）防治措施取样复查冷弯性能，分析化学成分，检查磷旳含量与否超过规定值，检查裂缝与否由于事先已弯折或碰损而形成，如有此类痕迹，则属于局部外伤，可不必对原材料进行性能复检。

水利工程常见质量通病及处理一、混凝土工程外观质量：常见质量通病有蜂窝、麻面、错台、裙边、跑模。

造成上述质量通病的原因是施工企业质量管理体系不健全、技工少，农工多，包工头惜工惜本、模板破烂变形，支撑不到位，支撑面松软，模板工序不验收，不用脱模剂，振捣不规范，不到位，浇筑层高不符合要求，拆模过早，模板复用时不清刮等。

处理方法：1、拆除重浇（修补后仍影响和改变该工程的受力状况，不利于结构稳定和安全运行，例如受力构件修补后尺寸小于设计尺寸，受力钢筋无法拉直，砼保护不符合规范要求，工程地处显要部位，影响水利人形象等）；2、修整：人工凿除有外观缺陷部分，见骨料，凿除部分2cm以上，先用水泥砂浆（1：1配料）打底不收浆，一周后用纯水泥浆抹面，颜色应尽量与原砼一致，纯水泥浆应掺107胶，比例一般不小于10%。

高速水流部位例如泄槽、溢洪道边墙，消力池、有压隧洞等应用环氧砂浆或者丙乳砂浆修整。

（丙乳砂浆设计抗压强度R≥35MPa，抗折强度R≥8MPa与老砼粘结强度R≥2.5MPa）。

化工补强配比由设计单位选定。

我省在建工程如波阳滨田水库溢洪道、廖坊水库重力坝与厂房、景德镇城市防洪工程、共青联圩等均采用了以上方法修补，效果较好。

其中共青联圩排涝站防洪闸外立柱顶部处偏5cm，上部工作桥已经完成，拆除重浇影响防洪排涝，最后商定立柱外侧加宽5cm，修补方法是①凿毛见骨料②挂钢丝网并与立柱钢筋相连③两侧立薄板抹面。

二、混凝土护坡工程1、六面体预制块护坡：我省水库堤防一般都用用六面体护坡，它的优点是制作方便，安装容易，相互吻合较好,修复容易。

但六面体护坡不适宜用于湖区吹程远，风浪很高的部位，抗连续冲击能力较差。

都昌县矶山联圩六面体护坡年年垮塌，一垮一大片。

六面体预制坡护坡一般质量缺陷有：①预制场地不平整，不硬化。

造成底部凹凸不平，凝结泥砂、草等杂质；②钢模制作不标准，造成预制尺寸不统一，在铺设时缝宽不一致，影响整体外观形象；③不用脱模剂，预制板边角露骨松散；④不振捣或振捣不均匀，顶面不抹面，预制块抗压强度达不到要求；⑤过早搬运，随意翻倒，造成预制块边角破损严重⑥坡面整修不放线，挖填不到位，顺坡不碾压，铺到哪整到哪造成砂石垫层厚薄不一，整体坡面非常难看，婉如波浪，返工难度较大。

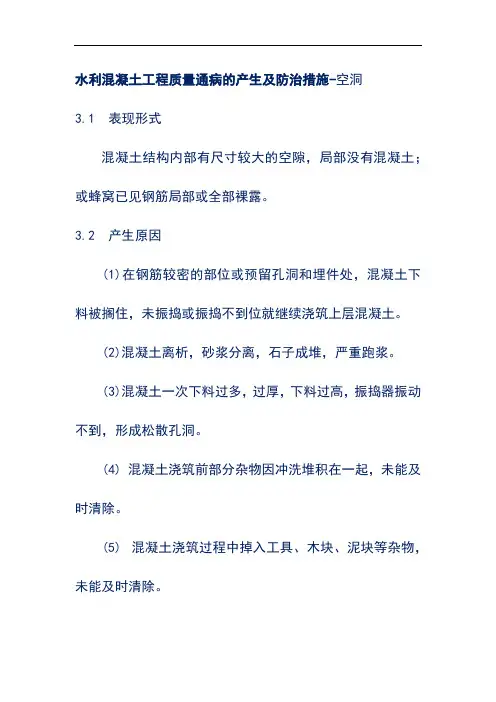

水利混凝土工程质量通病的产生及防治措施-空洞
3.1 表现形式
混凝土结构内部有尺寸较大的空隙，局部没有混凝土；或蜂窝已见钢筋局部或全部裸露。

3.2 产生原因
(1)在钢筋较密的部位或预留孔洞和埋件处，混凝土下料被搁住，未振捣或振捣不到位就继续浇筑上层混凝土。

(2)混凝土离析，砂浆分离，石子成堆，严重跑浆。

(3)混凝土一次下料过多，过厚，下料过高，振捣器振动不到，形成松散孔洞。

(4) 混凝土浇筑前部分杂物因冲洗堆积在一起，未能及时清除。

(5) 混凝土浇筑过程中掉入工具、木块、泥块等杂物，未能及时清除。

3.3 防治措施
(1)在钢筋密集处、结构复杂或狭小部位，采用细石混凝土浇灌或者适当调整混凝土塌落度，加强分层振捣密实；或采用自流平混凝土浇灌。

(2)预留孔洞浇筑，应两侧同时下料，结构断面较小部位，可在侧面加开浇灌门，严防漏振。

(3) 混凝土浇筑前应及时清除杂物，经检查合格后方可开仓。

(4)出现空洞，必须将周围的松散混凝土和软弱浆膜凿除，用压力水冲洗干净；支设带托盒的模板，洒水湿润后用比结构混凝土高一强度等级的半干硬细石混凝土（掺入适量微膨胀剂）分层浇筑，强力捣实并养护。

突出结构面的混凝土，待强度达到50%后凿除，表面用1：2水泥砂浆抹平。
