油气生产运行流程图

KP04.02.01 油气集输 开始01单井至计配站的油气计量、集输02计配站至联合站的油气集输03原油到原稳塔装置处理，原稳气输到天然气处理装...03天然气到气处理装置处理04原油计量、化验05原油至油库的集输04干气计量05干气至配气阀组的集输吐哈油田采油厂采油厂采油工区巡检岗位采油厂采油工区巡检岗位采油厂联合站集输岗位采油厂联合站集输岗位采油厂联合站中控岗位吐哈油田采油厂轻烃工区采油厂联合站化验岗位采油厂联合站集输岗位吐哈油田采油厂轻烃工区KP06.02天然气销售管理04稳定轻烃、液化气计量05液化气、稳定轻烃至外运站、储装站的集输吐哈油田采油厂轻烃工区吐哈油田采油厂轻烃工区MP05.02.01原油入库

3.流程步骤

编号 业务活动 操作岗位/部门 业务表单 描述

KP06.02 天然气销售管理

MP05.02.01 原油入库

01 单井至计配站的油气计量、集输 采油厂 采油工区 巡检岗位

02 计配站至联合站的油气集输 采油厂 采油工区 巡检岗位

03 天然气到气处理装置处理 采油厂 联合站 集输岗位

03 原油到原稳塔装置处理，原稳气输到天然气处理装置处理 采油厂 联合站 集输岗位

04 干气计量 吐哈油田 采油厂 轻烃工区

04 稳定轻烃、液化气计量 吐哈油田 采油厂 轻烃工区 04 原油计量、化验 采油厂 联合站 化验岗位；采油厂 联合站 中控岗位

05 干气至配气阀组的集输 吐哈油田 采油厂 轻烃工区

05 液化气、稳定轻烃至外运站、储装站的集输 吐哈油田 采油厂 轻烃工区

05 原油至油库的集输 采油厂 联合站 集输岗位

4.流程接口

KP06.02 天然气销售管理

MP05.02.01 原油入库

加油站油气回收工艺流程图

图示为加油站二次油气回收及三次油气回收的示意图。加油站一次回收是将油罐汽车卸汽油时产生的油气，通过密闭方式收集进入油罐汽车罐内的系统；二次回收是加油机对汽车加油过程中，产生的油气通过安装油气回收设备的回收；三次回收是由于回收到地下罐的油气量比出油量大，将有大于气液比1的油气处理排放。上图从加油机出来的油气经压缩机回收部分油气成液态到油罐，即为二次油气回收；油罐里的油气经压缩机、回收罐再回收部分油气进入油罐，最后油气进入膜系统进行回收，回收油气成液态进入油罐，其余合格尾气排放。

补充下：一次和二次回收本质上只是一个油气收集过程，如果没有三次回收，一次和二次回收的气体最终还是会通过呼吸阀排到大气中去。

膜法油气回收应用于加油站从技术上来说已经是非常成熟了。膜法油气回收装置

占地面积小，操作简便，回收效益高。个人认为，在加油站应用这一块，其它类

型的油气回收技术与其相比都差得多。

再过几年，可能在中国的每个加油站都能见到如下图的膜法油气回收装置。

一次油气回收是指将加油站油罐内油气通过卸油车回收到油库；二次油气回收是

指加油时将油气回收到油罐内。至于三次油气回收，只是大众的普遍说法。现在

有学者提出“三次油气回收”这一说法并不十分科学，与此同时提出了地下储油罐

压力管理的概念。地下储油罐的压力管理系统包括气囊式、膜法等几种。如果说

对于膜法如果称“三次油气回收”还可以的话，那么对于气囊式其实并没有对油气

进行分离处理，更谈不上回收。因此，地下储油罐压力管理的说法貌似比较贴切。

分类

习惯上将石油炼制过程不很严格地分为三类过程：

（1）一次加工（2）二次加工（3）三次加工。

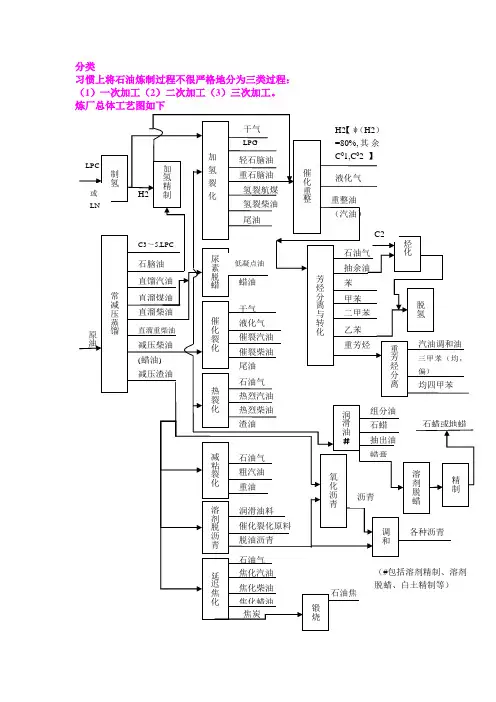

炼厂总体工艺图如下

LPC

原油 制氢

H2 加氢精制

加氢裂化 干气

LPG

轻石脑油

重石脑油

氢裂柴油

尾油 氢裂航煤 催化重整 H2【ψ（H2）=80%,其余C01,C02 】

液化气

重整油

（汽油）

芳烃分离与转化 石油气

抽余油

苯

甲苯

二甲苯

乙苯

重芳烃 烃化

脱氢

重芳烃分离 C2

汽油调和油

三甲苯（均，偏）

均四甲苯 常减压蒸馏 C3～5,LPC

石脑油

直馏汽油

直溜煤油

直溜重柴油

减压柴油

(蜡油)

减压渣油 尿素脱蜡

催化裂化

热裂化 低凝点油

蜡油

干气

液化气

催裂汽油

催裂柴油

尾油

石油气

热烈汽油

热烈柴油

渣油 直溜柴油

减粘裂化

溶剂脱沥青 石油气

粗汽油

重油

润滑油料

催化裂化原料

脱油沥青

石油气

焦化汽油

焦化柴油

焦化蜡油

焦炭 石油焦 延迟焦化 氧化沥青

调和 沥青

各种沥青 润滑油＃￥组分油

石蜡

抽出油

蜡膏

溶剂脱蜡 精制 石蜡或地蜡

（#包括溶剂精制、溶剂脱蜡、白土精制等） 或LN

锻烧

原油一次加工

把原油蒸馏分为几个不同的沸点范围(即馏分)叫一次加工；一次加工装置；常压蒸馏或常减压蒸馏。是将原油用蒸馏的方法分离成轻重不同馏分的过程，常称为原油蒸馏，它包括原油预处理、常压蒸馏和减压蒸馏。一次加工产品可以粗略地分为：①轻质馏分油（见轻质油）,指沸点在约370℃以下的馏出油,如粗汽油、粗煤油、粗柴油等。②重质馏分油(见重质油)，指沸点在370～540℃左右的重质馏出油,如重柴油、各种润滑油馏分、裂化原料等。③渣油（又称残油）。习惯上将原油经常压蒸馏所得的塔底油称为重油（也称常压渣油、半残油、拔头油等）。

缓和加氢裂化 减压柴油

脱沥青油 乙烯原料油

石油气

DGO VGO

气体分离 丙烯

丙烷

正丁烷

异丁烷

异丁烯

正丁烯

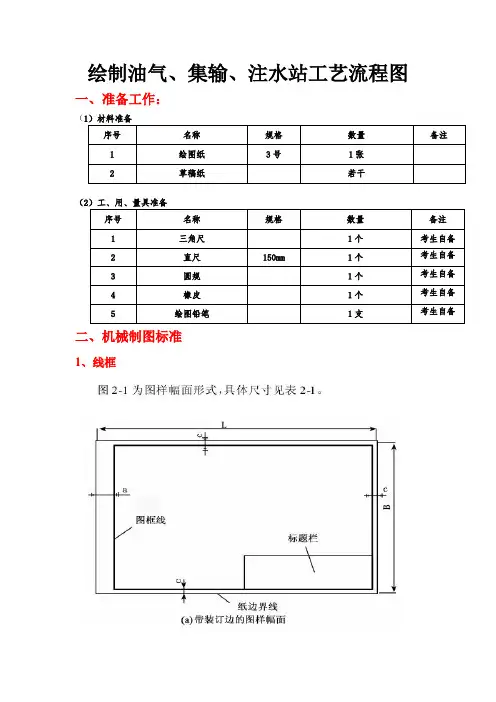

绘制油气、集输、注水站工艺流程图

一、准备工作：

（1）材料准备

序号 名称 规格 数量 备注

1 绘图纸 3号 1张

2 草稿纸 若干

（2）工、用、量具准备

序号 名称 规格 数量 备注

1 三角尺 1个 考生自备

2 直尺 150mm 1个 考生自备

3 圆规 1个 考生自备

4 橡皮 1个 考生自备

5 绘图铅笔 1支 考生自备

二、机械制图标准

1、线框

在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，但同一产品的图样只能采用其中一种格式。有装订的边是a和c边，不装订的边都是e

2、比例：

3、字体：

做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、 图线：

在化工制图中的图线仍采用国家标准规定的各种图线。图线分为粗、细两种，粗线宽度b在0.5~2mm之间选择，细线宽度约为b/3.绘图时根据清晰、醒目、按图形大小和复杂程度选择宽度。但在同一图样中，同类图线的宽度和类型应一致。在实际绘制过程中对图线绘制有如下几点要求：

（1）虚线、点划线、双点划线的线段长度及间隔应均匀分布。

（2）点划线和双点划线的首末端应是线段而不是点。

（3）圆的中心线在圆心处为线段的交点，且中心线两端超出圆轮廓线2~5mm。

（4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替。线型：实线、虚线、单（双）点画线、折断线、波浪线等

线宽（组）：
