超声波多普勒原理

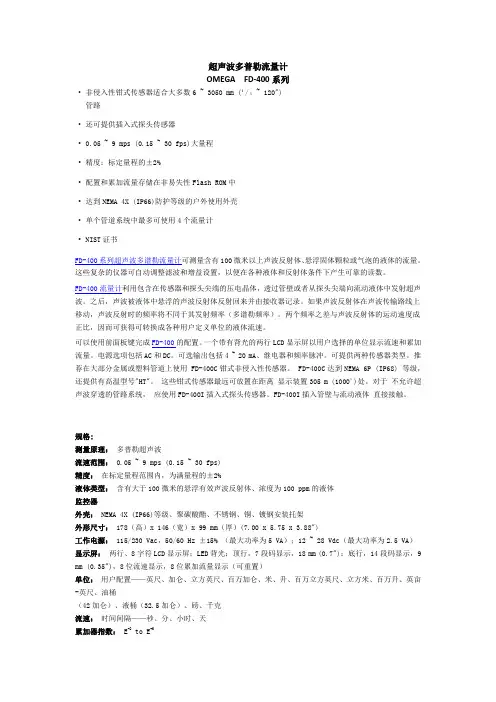

超声波多普勒流量计

OMEGA FD-400系列

• 非侵入性钳式传感器适合大多数6 ~ 3050 mm (¹⁄₃ ~ 120")管路

• 还可提供插入式探头传感器

• 0.05 ~ 9 mps (0.15 ~ 30 fps)大量程

• 精度：标定量程的±2%

• 配置和累加流量存储在非易失性Flash ROM中

• 达到NEMA 4X (IP66)防护等级的户外使用外壳

• 单个管道系统中最多可使用4个流量计

• NIST证书

FD-400系列超声波多谱勒流量计可测量含有100微米以上声波反射体、悬浮固体颗粒或气泡的液体的流量。这些复杂的仪器可自动调整滤波和增益设置，以便在各种液体和反射体条件下产生可靠的读数。

FD-400流量计利用包含在传感器和探头尖端的压电晶体，透过管壁或者从探头尖端向流动液体中发射超声波。之后，声波被液体中悬浮的声波反射体反射回来并由接收器记录。如果声波反射体在声波传输路线上移动，声波反射时的频率将不同于其发射频率（多谱勒频率）。两个频率之差与声波反射体的运动速度成正比，因而可获得可转换成各种用户定义单位的液体流速。

可以使用前面板键完成FD-400的配置。一个带有背光的两行LCD显示屏以用户选择的单位显示流速和累加流量。电源选项包括AC和DC。可选输出包括4 ~ 20 mA、继电器和频率脉冲。可提供两种传感器类型。推荐在大部分金属或塑料管道上使用 FD-400C钳式非侵入性传感器。 FD-400C达到NEMA 6P (IP68) 等级，还提供有高温型号"HT"。 这些钳式传感器最远可放置在距离 显示装置305 m (1000')处。对于 不允许超声波穿透的管路系统， 应使用FD-400I插入式探头传感器。FD-400I插入管壁与流动液体 直接接触。

规格:

测量原理： 多普勒超声波

流速范围： 0.05 ~ 9 mps (0.15 ~ 30 fps)

精度： 在标定量程范围内，为满量程的±2%

简述超声多普勒的原理和应用

超声多普勒技术是一种基于声波的多普勒效应来进行医学成像的技术。其基本原理是利用声波的频率变化来探测和测量血液流速和其他流体速度。下面是多普勒超声的原理和应用的具体说明。

原理

1. 多普勒效应：当波源或接收器相对于介质运动时，会引起波的频率变化，这种现象称为多普勒效应。在医学超声中，当超声波遇到移动的红细胞时，反射回来的波的频率会发生变化，这种变化与红细胞移动的速度成正比。

2. 频谱多普勒和彩色多普勒：通过分析反射波的频率变化，可以得到血流速度的信息。频谱多普勒通过显示频率变化的频谱图来提供这些信息，而彩色多普勒则通过不同的颜色来表示血流的方向和速度。

3. 脉冲波多普勒和连续波多普勒：脉冲波多普勒（PW）通过发射短时脉冲来工作，适合于检测高速血流。连续波多普勒（CW）则通过连续发射声波来工作，适合于检测低速度血流。

4. 高脉冲重复频率多普勒（HPRF）：结合了脉冲波和连续波的优点，可以测量更大范围的速度。

应用

1. 心脏检查：多普勒超声是评估心脏功能和心脏疾病的重要工具。它可以提供心脏瓣膜的血流速度、心室充盈速度和血流量等信息。

2. 血管检查：用于评估血管狭窄、血栓、动脉瘤和其他血管异常。

3. 产科：评估胎儿血流和胎盘功能，对孕期监测尤为重要。

4. 外科手术：在手术中实时监测血流情况，帮助医生做出更精确的决策。

5. 流量计：在水利工程和环境监测中，多普勒超声波流量计用于精确测量水流速度和流量。

6. 其他：包括肌肉、甲状腺、乳腺等器官的血流情况评估。

多普勒超声成像系统由发射、接收处理和监测三大部分组成，广泛使用计算机处理系统和实时成像系统，提高了测量精度，并能显示多种参数。这项技术以其无创、安全、有效的特点，在临床医学和其他领域中得到了广泛应用。

LSH10-1型在线式超声波多普勒流速仪

一、产品简介：

聚创-LSH10-1 超声波多普勒流速仪是应用超声“多普勒效应”原理制成的超声测流仪。它没有旋浆、轴承等转动部件，用超声波技术探测流速，无摩擦、无惯性，测量点在机体前方，不破坏流场，具有测量精度高、量程宽，感应灵敏，测流线性，不惧泥沙、漂浮杂物，读数直观，操作简便，不易损坏等特点。

二、性能特点：

1、测量精度高，量程宽，可测弱流，也可测强流；

2、感应灵敏，分辨率高，不受启动流速限制；

3、响应速度快，可测瞬时流速，也可测平均流速；

4、测量线性，不存在校正曲线的K、C值；

5、无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题，最适用于泥沙悬浮物含量高，水草等漂浮物多的河流中测量。

三、功能介绍：

1、大屏幕液晶显示具有连续背景光功能；

2、仪器电缆可直接负重和悬挂两种方式；

3、内置大容量数据存储器，容纳高达5000组数据；

4、内置完整时钟，方便用户校准和查询时间；

5、配有数据读取软件，实现数据存储、打印和输出功能；

6、实时显示流速值和温度值；

7、测量模式分自动测量和手动测量，满足不同场合的用途;

8、可通过GPRS模式即时将测量数据远程传输到最多五个指定的用户终端。

四、技术参数：

1、测流范围：0.02～7.00m/s 测量准确度：1.0%±1cm/s

分辨率：1mm (在低流速情况下，可以测出毫米级的流速数据，国内唯一能测出毫米级流速的设备)

2、水温测量范围：（0～40）℃ 测温准确度：±0.5℃

3、工作水深：0.1～50m（标配50米电缆，可加长至200米）

4、测量方式：自动、手动

5、负重电缆：直接负重或悬挂两种方式

6、测量间隔：

自动方式：分0～120分钟选择值，以5分钟为最小递增或递减间隔单位

手动方式：可单次或连续多次测量，间隔任意

7、测速历时：

自动方式：60秒、100秒二种

彩色多普勒频谱多普勒-概述说明以及解释

1.引言

1.1 概述

概述

彩色多普勒频谱多普勒是一种用于测量物体运动速度和方向的技术。它通过结合彩色和多普勒原理，能够提供更为丰富和直观的运动信息。在医学和气象领域，彩色多普勒频谱多普勒已经被广泛应用，为诊断和预测提供了有力的工具。

本文将详细介绍彩色多普勒频谱的概念、原理和应用。首先，我们将对彩色多普勒频谱的概念进行阐述，包括其定义和基本特点。然后，我们将介绍彩色多普勒频谱的原理，包括多普勒效应和频谱分析的基本原理。接下来，我们将探讨彩色多普勒频谱在医学和气象领域的应用，包括心血管疾病诊断、血流监测和天气预测等方面。

彩色多普勒频谱多普勒具有许多优势，可以提供更为直观和详细的运动信息。它能够同时显示速度和方向，使得医生和气象学家可以更准确地评估物体的运动状况。然而，彩色多普勒频谱也存在一定的局限性，例如对高速运动的检测灵敏度较低。因此，在未来的发展中，我们需要进一步改进彩色多普勒频谱的技术，以应对更加复杂和多样化的运动情况。

综上所述，本文旨在介绍彩色多普勒频谱多普勒的概念、原理和应用。通过对彩色多普勒频谱的研究和探索，我们可以更好地理解物体的运动行为，为医学和气象领域的诊断和预测提供更准确和可靠的依据。在未来的发展中，彩色多普勒频谱多普勒技术有望进一步完善，为我们提供更广阔的研究和应用空间。

1.2 文章结构

文章结构部分的内容可以描述整篇文章的组织架构和各个章节的主要内容，具体内容如下：

文章结构：

本文主要包括引言、正文和结论三个部分。

1. 引言

在引言部分，首先对彩色多普勒频谱的背景进行简要概述，介绍其在医学、气象、地质勘探等领域的重要性和应用价值。接着，说明文章的结构和目的，为读者提供整篇文章的导读。

2. 正文

正文部分是整篇文章的核心部分，主要分为以下几个小节：

2.1 彩色多普勒频谱的概念 在这一小节，详细介绍彩色多普勒频谱的概念，包括其定义、特点以及与传统多普勒频谱的异同之处。通过对多普勒频谱的基本概念进行阐述，为后续的原理和应用部分做铺垫。
