一、透镜

知能演练提升 能力提升

1.下列关于凸透镜的说法正确的是( )

A.所有的凸透镜只有右侧的焦点

B.一个凸透镜的焦距是随时变化的

C.过光心的直线都叫作主轴

D.直径相同的凸透镜,焦距越小,会聚能力越强

2.如图所示,在MN处放有一个透镜,太阳光从上方射向透镜。在透镜的附近放一张小纸片,在纸片上可得到一个很小很亮的光斑,由此可判断( )

A.若纸片是放在P处,则在MN处放的是凸透镜

B.若纸片是放在P处,则在MN处放的是凹透镜

C.若纸片是放在Q处,则在MN处放的是凸透镜

D.若纸片是放在Q处,则在MN处放的是凹透镜

3.如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是( )

A.a B.b C.c D.d

4.晴朗的夏日中午,往树或花的叶子上浇水,常会把叶子烧焦。其原因是这时叶面上的水珠相当于

,它对光具有 作用,使透过它的太阳光 ,而将叶子烧焦。

5.小李在老师的指导下,利用三个小激光灯、凸透镜、凹透镜及一些辅助器材,探究了透镜对光线的作用,探究情况如图所示。由图可知:凸透镜对光线有 作用;凹透镜对光线有 作用。

6.实验1:拿一个凸透镜正对着太阳光,再把一张纸放在它的另一侧来回移动,直到纸上得到最小、最亮的光斑,用刻度尺测量光斑到凸透镜之间的距离是10 cm,换用另一个较凸的凸透镜重复上面的实验,测得亮点到镜之间的距离是5 cm。

实验2:拿一个凹透镜重复实验1的过程,发现不能在纸上形成亮斑。

(1)实验1中最小、最亮的光斑所在位置的物理名称是 。刻度尺测得的距离叫 。这个实验说明了什么?

(2)实验2中纸上出现了什么现象?这个现象说明了什么?

7.请在图中画出入射光线通过凸透镜后的折射光线。

2017-2018学年八年级物理下册第六章测试卷

(时间:45分钟 满分:100分)

一、选择题(共10小题,每小题3分,共30分。下列各题给出的四个选项中,只有一项是符合题目要求的)

1.下列光路图正确的是( )

2.在探究凸透镜成像的实验中,当烛焰位于凸透镜 1倍焦距以内时,眼睛通过透镜观察到的虚像可能是下图所示中的( )

3.下列关于光的知识应用的说法,不正确的是( )

A.照相机的原理是利用凸透镜能成正立、缩小的实像

B.电视机遥控器是利用红外线实现遥控的

C.近视眼镜是利用凹透镜对光的发散作用

D.投影仪的原理是利用凸透镜能成倒立、放大的实像

4.把一个凸透镜正对着太阳光,在距凸透镜15 cm处得到一个最小最亮的光斑。将点燃的蜡烛放在离凸透镜14 cm处,经凸透镜所成的像是( )

A.正立、放大的虚像 B.倒立、放大的实像

C.倒立、缩小的实像 D.正立、放大的实像

5.下列关于近视眼和远视眼的说法中正确的是( )

A.近视眼睫状体调节能力过强,远视眼睫状体对晶状体调节能力减弱

B.近视眼使来自于近处物体的光会聚于视网膜前方,远视眼使来自远处物体的光会聚于视网膜后方

C.近视眼用发散透镜矫正,远视眼用会聚透镜矫正

D.近视眼晶状体太薄,远视眼晶状体太厚;近视眼眼球前后径太短,远视眼眼球前后径太长

6.使用显微镜时,下列操作中符合要求的是( )

7.有一焦距为10 cm的凸透镜,将物体从距凸透镜30 cm处沿主光轴移到距凸透镜12 cm处,这个过程中( )

A.物距总大于像距

B.始终是倒立、放大的实像

C.像离凸透镜越来越远,像变大

D.像离凸透镜越来越近,像变小

8.在探究“凸透镜成像的规律”时,把蜡烛放在凸透镜前30 cm处,光屏上可接收到倒立、缩小清晰的像。则该凸透镜的焦距可能为( )

A.10 cm B.15 cm C.20 cm D.30 cm

9.如图所示,F和F'为凸透镜的两个焦点,A'B'为物体AB的像,则物体AB在( )

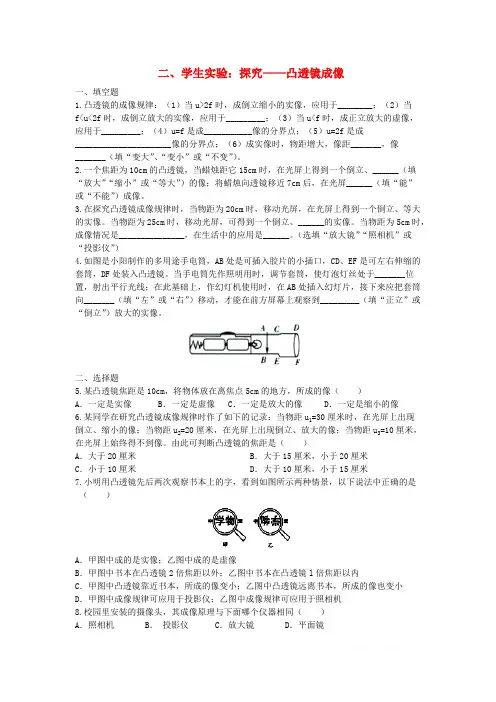

二、学生实验：探究——凸透镜成像

一、填空题

1.凸透镜的成像规律：（1）当u>2f时，成倒立缩小的实像，应用于________；（2）当

f

应用于_________；（4）u=f是成___________像的分界点；（5）u=2f是成

______________________像的分界点；（6）成实像时，物距增大，像距_______，像

_______（填“变大”、“变小”或“不变”）。

2.一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、______（填

“放大”“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏______（填“能”

或“不能”）成像。

3.在探究凸透镜成像规律时，当物距为20cm时，移动光屏，在光屏上得到一个倒立、等大

的实像。当物距为25cm时，移动光屏，可得到一个倒立、______的实像。当物距为5cm时，

成像情况是_______________，在生活中的应用是______。（选填“放大镜”“照相机”或

“投影仪”）

4.如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的

套筒，DF处装入凸透镜。当手电筒先作照明用时，调节套筒，使灯泡灯丝处于_______位

置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒

向_______（填“左”或“右”）移动，才能在前方屏幕上观察到_________（填“正立”或

“倒立”）放大的实像。

二、选择题

5.某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（ ）

A．一定是实像 B．一定是虚像 C．一定是放大的像 D．一定是缩小的像

6.某同学在研究凸透镜成像规律时作了如下的记录：当物距u1=30厘米时，在光屏上出现

倒立、缩小的像；当物距u2=20厘米，在光屏上出现倒立、放大的像；当物距u3=10厘米，

在光屏上始终得不到像。由此可判断凸透镜的焦距是（ ）

A．大于20厘米 B．大于15厘米，小于20厘米

一、选择题

1．下列与凸透镜有关的说法错误的是（ ）

A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用

B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距

C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关

D．投影仪能使物体在屏幕上成正立、放大的虚像

2．下列光学器具中，不是根据光的反射规律制成的是（ ）

A．汽车后视镜 B．近视眼镜 C．穿衣镜 D．牙医内窥镜

3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。对图中景象，下列分析正确的是( )

A．倒影是光的折射形成的

B．人身后的黑影是光的直线传播形成的

C．倒影与黑影都一定与人物等大

D．拍摄这幅照片时，照相机所成的是正立的虚像

4．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。现将物体放在凸透镜前10cm处，则（ ）

A．一定成倒立缩小实像 B．一定成倒立放大实像

C．可能成正立放大虚像 D．一定成正立放大虚像

5．下列光现象说法中，正确的是（ ）

A．家里的穿衣镜所成的是等大的实像

B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射

C．水中筷子看上去向下弯折是由于光的反射造成的

D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理

6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（ ）

A．倒立放大的实像

B．正立放大的实像

C．正立缩小的实像

D．倒立缩小的实像

7．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法不正确．．．的是

A．墙上呈现的是手机画面的正立、放大的实像

B．制作简易投影仪的透镜，可以制作老花镜镜片

C．手机到透镜的距离应在透镜的一倍和二倍焦距之间
