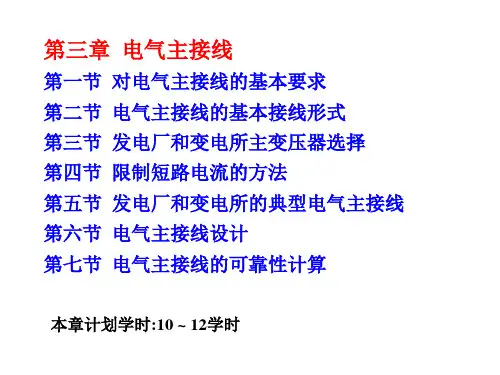

发电厂电气主系统(电气主接线)汇总
- 格式:ppt
- 大小:2.68 MB
- 文档页数:86


电气主接线汇总(总5页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除 电气主接线基本形式及适用范围
一、单母线接线
1、优点:接线简单清晰、设备少、操作方便、便于扩建和采用成套配 电装置。
2、缺点:灵活性和可靠性差,当母线或母线隔离开关故障或检修时, 必须断开它所连接的电源,与之相联的所有电力装置,在整 个检修期问均需停止工作。在出线断路器检修期问,必须停 止该回路的供电。线路侧发生短路时,有较大短路电流
3、适用范围:一般只适用于一台发电机或一台主变压器的以下三种情况:
(1)6-10kV配电装置的出线回路数不超过5回。
(2)35-63kV配电装置的出线回路数不超过3回。
(3)110-220kV配电装置的出线回路数不超过2回。
综上:适用于出线回路少、没有重要负荷的发电厂和变电所
二、单母线分段接线
1、优点:
(1)用断路器把母线分段后,对重要用户可以从不同段引出两 个回路,有两个电源供电。
(2)当一段母线发生故障,分段断路器自动将故障段切除,保 证正常段母线不间断供电和不致使重要用户停电。
(3)提高供电可靠性和灵活性
2、缺点:
(1)当一段母线或母线隔离开关故障或检修时,该段母线的回 路都要在检修期间内停电。
(2)当出线为双回路时,常使架空线路出现交叉跨越,使整个 母线系统可靠性收到限制 电源Ⅰ电源ⅡWBL1L2L3L4QFQSBQSL图5-1 不分段的单母线接线电源Ⅱ电源ⅠWBL2L1L3QSBQFQSLL4QFdⅠ段Ⅱ段图5-2 单母线分段接线(3)扩建时需向两个方向扩建。
3、适用范围:
A变电站有两台主变:
(1)6-10kV配电装置出线回路数为6回及以上时。
(2)35-63kV配电装置出线回路数为4-8回时。
电气主接线设计
1.1对原始资料的分析
设计电厂为中型凝汽式电厂,其容量为2×100+2×300=800MW,占电力系统总容量800/(3500+800)×100%=18.6%,超过了电力系统的检修备用8%~15%和事故备用容量10%的限额,说明该厂在未来电力系统中的作用和地位至关重要,但是其年利用小时数为5000h,小于电力系统电机组的平均最大负荷利用小时数(2006年我国电力系统发电机组年最大负荷利用小时数为5221h)。该厂为凝汽式电厂,在电力系统中将主要承担腰荷,从而不必着重考虑其可靠性。
从负荷特点及电压等级可知,10.5kV电压上的地方负荷容量不大,共有6回电缆馈线,与100MW发电机的机端电压相等,采用直馈线为宜。300MW发电机的机端电压为20kV,拟采用单元接线形式,不设发电机出口断路器,有利于节省投资及简化配电装置布置;110kV电压级出线回路数为5回,为保证检修出线断路器不致对该回路停电,拟采取双母线带旁路母线接线形式为宜;220kV与系统有4回路线,送出本厂最大可能的电力为800-200-25-800×8%=511MW,拟采用双母线分段接线形式。
1.2主接线方案的拟定
在对原始资料分析的基础上,结合对电气接线的可靠性、灵活性及经济性等基本要求,综合考虑。在满足技术,积极政策的前提下,力争使其技术先进,供电安全可靠、经济合理的主接线方案。
发电、供电可靠性是发电厂生产的首要问题,主接线的设计,首先应保证其满发,满供,不积压发电能力。同时尽可能减少传输能量过程中的损失,以保证供电的连续性,因而根据对原始资料的分析,现将主接线方案拟订如下:
(1)10.5kV电压级:鉴于出线回路多,且发电机单机容量为100MW,远大于有关设计规程对选用单母线分段接线每段上不宜超过12MW的规定,应确定为双母线接线形式,2台100MW机组分别接在母线上,剩余功率通过主变压器送往高一级电压110kV。由于两台100MW机组均接于10.5kV母线上,有较大短路电流,为选择轻型电器,应在各条电缆馈线上装设出线电抗器。
电气主接线方式大汇总
1、电气主接线的概念
在变电站中,发电机、变压器、断路器、隔离开关、互感器等高压电气设备,以及将它们连接在一起的高压电缆和母线,按照其功能要求组成的主回路称为电气一次系统,又叫做电气主接线。
在选择电气主接线时,需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件,满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型
电气主接线的主体是电源(进线)回路和线路(出线)回路。分为有汇流母线和无汇流母线两大类。本期我们主要关注有汇流母线的接线方式。电气主接线的基本分类如下:
3、电气主接线的基本形式
(1)单母线接线
如图为单母线接线,各电源和出现都接在一条共同母线W上。每条回路中都装有断路器和隔离开关。紧靠母线侧的(如QS2)为母线隔离开关,靠近线路侧的(如QS3)为线路隔离开关。
当检修断路器QF2时,停电操作顺序为:先断开QF2,再依次拉开两侧隔离开关QS3、QS2。然后在QF2两侧挂上接地线,以保证检修人员安全。QF2恢复送电的操作顺序为:先依次合上QS2、QS3,再合上QF2。
优点:
接线简单清晰,设备少投资低,操作方便。
缺点:
可靠性不高,不够灵活。具体表现为:
a.任一线路断路器检修时,该回路必须停电;
b.母线或母线隔离开关发生故障或检修时,连接在母线上的所有回路都将停电;
适用范围:
6~10kV出线数≤ 5回;
35kV出线数≤3回;
110kV出线数≤ 2回。
(2)单母线分段
与单母线接线相比,单母线分段增加了一台母线分段断路器(或隔离开关)将单母线分为两段。
QF闭合,母线并列运行:
相当于不分段的单母线接线。若电源1停止供电,则电源2通过QF闭合向I段母线供电,不影响对负荷的供电;
若I段母线故障时,保护装置使QF自动跳开,I段母线被切除,II段母线继续供电 。
QF断开,母线分列运行:
相当于两个不分段的单母线接线。若电源1停止供电,I段母线失压时,可由自动重合闸装置自动合上QF,I段母线恢复供电;
第一章
1、我过联合电力系统发展的基本思路和实施步骤:①以三峡电网为中心,推进全国联网;②是配合大型水电站和火电基地的建设,发展热高压电网,进一步加大“西电东输”和“北电南送”的力度,实现以送电为主的“送电型”联网;③是在不断地加强各大区自身电网结构的基础上在适当的时机和地点按照互惠互利的原则,采用交流或直流实现以联网效益为主的“效益型”联网,并把“送电型”联网与“效益型”联网有机的结合起来
2、P30的解释:因为中小截面35毫米下下的导线发热时间常数T一般在10分钟以上,导体达到稳定温升时间一般为3T~4T之间,即多数导体发热并达到恒定导线中温升所需时间约为30分钟。所以只有持续30分钟以上的平均最大负荷值才有可能产生导体的最高温升。而时间很短的尖峰电流不能使导体达到最高温度,因为导线温度并未升到相应负荷的温度,尖峰电流早已消失,所以计算负荷与稳定在半小时以上的最大负荷基本相当,所以计算负荷就可以认为是半小时最大负荷。
3、电能的特点:电能不能大量储存,电能生产的特点是,发电,输电,变电,配电和用电是在同一瞬间完成的,及发电厂生产电能和用户消耗电能是同时完成的。
4、发电厂的作用:发电厂是把各种一次能源如燃料的化学能,水能,核能,风能,,太阳能和其他能源转换成二次能源------电能的工厂。
5、我们把直接生产,转换和配备电能的设备称为电气一次设备;对电气一次设备进行测量,控制,监测和保护用的设备,称为电气二次设备。
6、变电所的基本类型;①枢纽变电所;②中间变电所;③地区变电所;④终端变电所
7、抽水蓄能电站在电力系统中的作用:紧急事故备用、调频和调相的作用
8、新能源发电:(1)太阳能发电(2)风力发电(3)地热发电(4)潮汐发电(5)生物质能发电及垃圾发电。
第二章
1、加:电介质为离子型:电介质导电与外电压的高低有关,通常在接近击穿电压时,其绝缘电阻会急剧下降。
