电气主接线设计
1.1对原始资料的分析
设计电厂为中型凝汽式电厂，其容量为2×100+2×300=800MW,占电力系统总容量800/（3500+800）×100%=18.6%，超过了电力系统的检修备用8%～15%和事故备用容量10%的限额，说明该厂在未来电力系统中的作用和地位至关重要，但是其年利用小时数为5000h，小于电力系统电机组的平均最大负荷利用小时数（2006年我国电力系统发电机组年最大负荷利用小时数为5221h）。该厂为凝汽式电厂，在电力系统中将主要承担腰荷，从而不必着重考虑其可靠性。
从负荷特点及电压等级可知，10.5kV电压上的地方负荷容量不大，共有6回电缆馈线，与100MW发电机的机端电压相等，采用直馈线为宜。300MW发电机的机端电压为20kV，拟采用单元接线形式，不设发电机出口断路器，有利于节省投资及简化配电装置布置；110kV电压级出线回路数为5回，为保证检修出线断路器不致对该回路停电，拟采取双母线带旁路母线接线形式为宜；220kV与系统有4回路线，送出本厂最大可能的电力为800-200-25-800×8%=511MW，拟采用双母线分段接线形式。
1.2主接线方案的拟定
在对原始资料分析的基础上，结合对电气接线的可靠性、灵活性及经济性等基本要求，综合考虑。在满足技术，积极政策的前提下，力争使其技术先进，供电安全可靠、经济合理的主接线方案。
发电、供电可靠性是发电厂生产的首要问题，主接线的设计，首先应保证其满发，满供，不积压发电能力。同时尽可能减少传输能量过程中的损失，以保证供电的连续性，因而根据对原始资料的分析，现将主接线方案拟订如下：
（1）10.5kV电压级：鉴于出线回路多，且发电机单机容量为100MW，远大于有关设计规程对选用单母线分段接线每段上不宜超过12MW的规定，应确定为双母线接线形式，2台100MW机组分别接在母线上，剩余功率通过主变压器送往高一级电压110kV。由于两台100MW机组均接于10.5kV母线上，有较大短路电流，为选择轻型电器，应在各条电缆馈线上装设出线电抗器。
§4 电气主接线（实例电站引出学习工作任务）
第1题[选择题] 小型水电站的厂用电通常不具有()特点。
A:厂用电容量占电站总容量的比例很大，即占总容量的10%左右
B:厂用电容量占电站总容量的比例很小，即占总容量的1%左右
C:厂用电压一般采用380/220V中性点接地的三相四线制
D:厂用电装置的负荷率和同时率都很低
参考答案： A
第2题[选择题] 外桥接线适用于()的电站主接线。
A:变压器需要经常切换
B:输电线路较短
C:无穿越功率经过
D:线路故障几率较高
参考答案： D
第3题[选择题] 当某水电站只有两台主变和两条同电压级输电线路时（对侧均有电），宜采用()。
A:双母线接线
B:两组变压器一线路单元接线
C:桥形接线
D:带旁路母线接线
参考答案： C
第4题[选择题] 采用桥形接线时，切除变压器较容易的是()接线。外桥接线的()操作比较复杂。
A:内桥、变压器
B:外桥、变压器 C:外桥、线路
D:内桥、线路
参考答案： C
第5题[选择题] 下列()接线，可靠性最高。
A:单母线
B:分段的单母线
C:扩大单元接线
D:单元
参考答案： B
第6题[选择题] 下列()接线，运行方式最灵活。
A:单母线
B:分段的单母线
C:扩大单元接线
D:单元
参考答案： B
第7题[选择题] 在下列主接线中，()可靠性最高。
A:带旁路母线的双母线接线
B:双母线接线
C:单母线分段接线
D:带旁路母线的单母线接线
参考答案： A
第8题[选择题] 在厂用负荷的统计中，通常不计入()运行负荷。
A:经常短时和断续 B:经常连续
C:不经常短时和断续
D:不经常连续
参考答案： C
第9题[选择题] 运行十分钟以上，两小时以下的电动负荷称为()。
电气基础综合设计
实训报告
课程名称： 风力发电厂电气主接线设计
专 业： 新能源科学与工程
班 级：
学 号：
学生姓名：
风电场电气主接线的设计
风电场的介绍及主要设备选型 ................................................................ 1
风电场介绍 ............................................................................................................................ 1
风电场设备选型 .................................................................................................................... 1
计算说明................................................................................................................................ 2
系统等效简化图 .................................................................................................................... 3
短路电流的计算 .................................................................................................................... 3

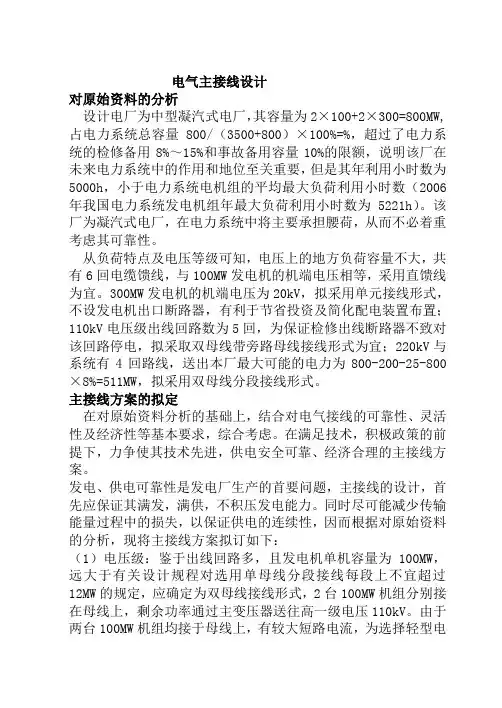

电气主接线设计
对原始资料的分析
设计电厂为中型凝汽式电厂，其容量为2×100+2×300=800MW,占电力系统总容量800/（3500+800）×100%=%，超过了电力系统的检修备用8%～15%和事故备用容量10%的限额，说明该厂在未来电力系统中的作用和地位至关重要，但是其年利用小时数为5000h，小于电力系统电机组的平均最大负荷利用小时数（2006年我国电力系统发电机组年最大负荷利用小时数为5221h）。该厂为凝汽式电厂，在电力系统中将主要承担腰荷，从而不必着重考虑其可靠性。
从负荷特点及电压等级可知，电压上的地方负荷容量不大，共有6回电缆馈线，与100MW发电机的机端电压相等，采用直馈线为宜。300MW发电机的机端电压为20kV，拟采用单元接线形式，不设发电机出口断路器，有利于节省投资及简化配电装置布置；110kV电压级出线回路数为5回，为保证检修出线断路器不致对该回路停电，拟采取双母线带旁路母线接线形式为宜；220kV与系统有4回路线，送出本厂最大可能的电力为800-200-25-800×8%=511MW，拟采用双母线分段接线形式。
主接线方案的拟定
在对原始资料分析的基础上，结合对电气接线的可靠性、灵活性及经济性等基本要求，综合考虑。在满足技术，积极政策的前提下，力争使其技术先进，供电安全可靠、经济合理的主接线方案。
发电、供电可靠性是发电厂生产的首要问题，主接线的设计，首先应保证其满发，满供，不积压发电能力。同时尽可能减少传输能量过程中的损失，以保证供电的连续性，因而根据对原始资料的分析，现将主接线方案拟订如下：
（1）电压级：鉴于出线回路多，且发电机单机容量为100MW，远大于有关设计规程对选用单母线分段接线每段上不宜超过12MW的规定，应确定为双母线接线形式，2台100MW机组分别接在母线上，剩余功率通过主变压器送往高一级电压110kV。由于两台100MW机组均接于母线上，有较大短路电流，为选择轻型电器，应在各条电缆馈线上装设出线电抗器。
