甘肃大唐国际连城发电有限责任公司企业标准 Q /CDT
Q/ CDT-ILCPC 106 8001—2011
300MW汽轮发电机检修作业指导书
编写 校对 复审 批准
姓名 签字 日期 姓名 签字 日期 姓名 签字 日期 姓名 签字 日期
1 张强 2011.3.18 殷飞 2011.3.18 任元太 2011.3.18 梁春利 2011.3.21
本次使用工单号： 按规定分发：
2011-04-01发布 2011-04-01实施
甘肃大唐国际连城发电有限责任公司 Q / CDT-ILCPC 106 8001—2011
I 目 次
1 范围 ................................................................................ 2
2 本指导书涉及的文件、技术资料和图纸 .................................................. 2
3 安全措施 ............................................................................ 2
4 备品备件准备 ........................................................................ 3
5 现场准备及工具 ...................................................................... 4
5.1 现场准备 .......................................................................... 4
5.2 专用设备及工器具 .................................................................. 4
发电机A级检修项目及标准
项目 质量标准 备注
一、上机架
1、轴瓦 1、轴瓦表面光洁、无脱壳裂纹等缺陷，个别砂眼内光洁无杂物；
2、继续使用无异常的旧瓦可只挑花。挑花时前后两次的刀花应互相垂直,接触点不得过大,瓦进油边楔形倒角修刮与图相符；
3、瓦刮好后检查接触点不接触面积符合以下要求：
接触点：导轴瓦1-2个/cm2
不接触面积：导轴瓦不大于15％。
2、冷却器 1、清扫干净内外，无污物、水垢、锈皮;
2、盖内防锈漆涂刷均匀，干透后盖合;
3、耐压0.35MPa/30分钟不渗漏；
4、个别渗漏铜管可作两端堵死处理，但一个冷却器单行道堵死支数不得超过总数的1/5。
3、镜板 1、表面光洁平整，无手感划痕及其他异常；
2、光洁度▽10以上。
4、推力头 1、与镜板配合面力争光洁无凸出伤痕；
2、与发电机轴配合部位无毛刺、擦碰凸出伤痕修磨平整，并尺寸测量、记录准确；
3、卡环与槽口、与推力头接触面配合无间隙,接触面在75％以上；
4、与上导瓦配合面应光滑.否则应用细油石依圆弧轻轻均匀研磨平整，再用金相砂纸打接触面研磨光滑。放置时注意保护工作面.
5、轴瓦调整 1、推力瓦水平在0.02mm/米内;
2、标高在上机架内测量时与分解时测量数比较 低0.5mm左右,在蜗壳内侧转轮与底环高差平均差―1mm～―0。5mm；
3、对推力轴承进行受力调整，推力瓦受力应均匀一致；
4、导轴瓦间隙与计算相符一般单边：上导0。08～0.10mm. 发电机A级检修项目及标准
项目 质量标准 备注
3、上机架与静子接触处双方清洁无凸起伤痕、锈斑、螺栓紧固接触严密70％以上无间隙，上机架水平合格，检修前后无明显变化；
4、冷却水试压内外接头处均无渗漏；
5、油槽无渗漏油现象。
二、下机架及油槽 与上机架有关条文相同；
三、制动器及制动柜 1、制动块无严重磨损，活塞及缸无锈蚀、毛刺、擦碰凸起伤痕上下活动灵活自如。
- - 1 电厂发电机共箱母线检修作业指导书
1 总则
1.1 目的
为了加强XXXXXX发电机共箱母线检修技术工作，确保发电机共箱母线检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机共箱母线检修检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量确保程序。
1.2 范围
本指导书适用于XXXXXX发电机共箱母线的检修。
2 规范性引用文件（含验收标准等）
《发电企业设备检修导则》DL/T838-2003
《电力设备预防性试验规程》DL/T 596-1996
《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991
《XXXXXX安健环作业指导书初稿编写规范》
3 作业过程控制
3.1 作业准备
3.1.1 人员配备
序号 人员分工 人数 资质要求 备注
1 工作负责人（专责检修工） 1 具备电气工作票工作能力与资格，具备3年以上检修工作经验
2 工作组成员（检修工） 2 熟悉《电业安全工作规程》，具备电气工作票工作资质或条件
3 其他成员（辅助工或外委员工） 1 具有电工证资质或条件
3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）
序号 类别 名 称 规 格 备注
1
测量仪器 数字万用表 最大量程750V 1台
兆欧表 2500V 1台
钳形电流表 1只
直流电阻测试仪 1套
- - 2 交流耐压试验仪 1套
2 作业工器具 吸尘器 1台
电源盘 1个
手 电 2把
绝缘板 若干
活扳手 12mm 2把
活扳手 16mm 2把
套筒扳手 2套
梅花扳手 19mm~22mm 2套
梅花扳手 17mm~19mm 2套
梅花扳手 24mm~27mm 2套

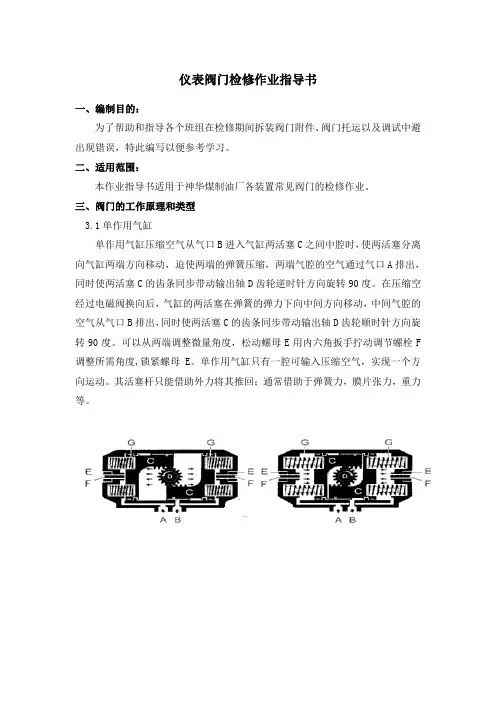

仪表阀门检修作业指导书
一、编制目的：
为了帮助和指导各个班组在检修期间拆装阀门附件、阀门托运以及调试中避出现错误，特此编写以便参考学习。
二、适用范围：
本作业指导书适用于神华煤制油厂各装置常见阀门的检修作业。
三、阀门的工作原理和类型
3.1单作用气缸
单作用气缸压缩空气从气口B进入气缸两活塞C之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口A排出，同时使两活塞C的齿条同步带动输出轴D齿轮逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口B排出，同时使两活塞C的齿条同步带动输出轴D齿轮顺时针方向旋转90度。可以从两端调整微量角度，松动螺母E用内六角扳手拧动调节螺栓F调整所需角度,锁紧螺母E。单作用气缸只有一腔可输入压缩空气，实现一个方向运动。其活塞杆只能借助外力将其推回；通常借助于弹簧力，膜片张力，重力等。
3.2双作用气缸
双作用气缸指两腔可以分别输入压缩空气，实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用最为广泛。
3.3气动薄膜调节阀
调节阀主要由两大部分组成：阀体＋执行器。结构简图如下：
3.4阀门的主要类型
1)按操作能源的不同，可分为气动、液动、电动三大类。
2)最常见的仪表阀门可分为开关阀和调节阀两大类。
3)调节阀的流量特性有三种：快开流量特性，线性流量特性，等百分比流量特性。
4.检修阀门拆装注意事项
检修期间阀门下线分三个阶段，前期和后期任务重，时间段，但是在中期要加强阀门附件的保管和防雨措施。
1) 在拆装阀门附件是提前做好标记和记录，特别是阀体安装方向，一旦装错，开工时阀门使用寿命大大缩短，故障提高。阀门下线时，注意阀芯与气缸位置是否一致，不能装反，并做好记录。
2) 阀门下线时注意阀门回讯器、气缸进气孔的方向、阀体箭头方向，三者合一。
