发电机作业指导书

一、工程概况

１、江苏淮钢１×２５MW汽轮发电机组安装工程为ＱＦ－３０２－２，电压：１０５００ＫＶ，功率为２５ＭＷ，功率因数０．８０的南京发电机厂生产的发电机．

二、编制依据

电气设备装置工程电气设备交接实验标准 GB50150-----1991

电气装置安装工程盘柜及二次回路结线施工及验收规范 GB50171---92

电力建设安全工作规程（火力发电厂部分） DL5009.1.92

江苏省电力设备交接和预防性试验规程

山东省阳光设计院的有关图纸

三、 试验前的准备

1、作业条件

1、1 图纸会审完毕

1、2 作业指导书经批准，并完成安全技术交底和施工技术交底

1、3开关室照明充足，通风良好

2、劳动力组织

本施工有试验班承担。配班长１名，试验人员2名。

四、施工技术措施

１、设备安装前，建筑工程应具备下列条件：

１、１结束屋顶、楼板工作，不得有渗漏现象；

１、２混凝土基础应达到允许安装的强度；

１、３现场模板、杂物清理干净；

１、４预埋件及预留孔符合设计，预埋件牢固。

２、发电机到达现场外观检查应符合下列要求：

２、１在运输过程中无碰闯损坏现象。

２、２铁芯、转子等的表面无损伤。

２、３放置前应检查构架及平台的承载能力。

２、４应有防火、防潮、防尘、保温及防止小动物进入等措施。

２、５转子存放时，不得使护环受力。

２、６转子起吊时，轴颈应包扎保护，钢丝绳与转子的绑扎部位应采用能起到保护的垫块垫好。

３、发电机检查

３、１电机的铁芯、绕组、机座内部应清洁，无尘土，油垢和杂物．

３、２绕组的绝缘表面应完整，无伤痕和起泡现象．端部绕组与绑环应紧靠垫实，紧固件和绑扎件应完整，无松动，螺母应锁紧．

３、３铁芯硅钢片应无锈蚀、松动、损伤或金属性短接。

３、４埋入式测温元件的引出线及端子应清洁绝缘，其屏蔽接地应良好。

３、５定子槽楔应无裂纹、凸出及松动现象。每根槽楔的空响长度不应超过其1/3，端部槽楔必须牢固。

专业资料参考

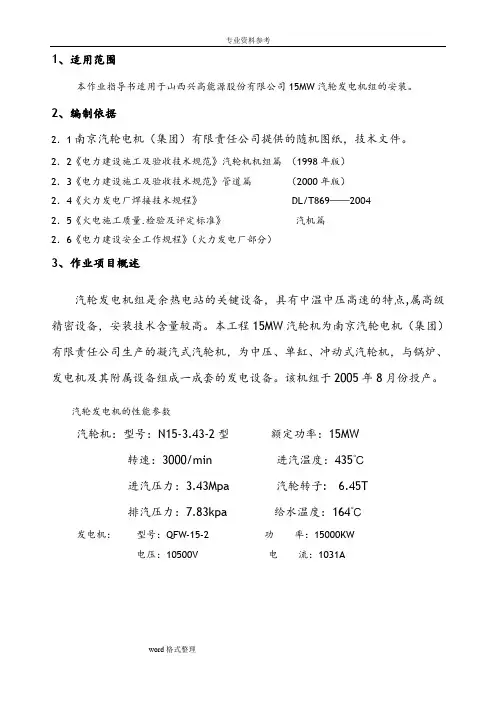

word格式整理 1、适用范围

本作业指导书适用于山西兴高能源股份有限公司15MW汽轮发电机组的安装。

2、编制依据

2．1南京汽轮电机（集团）有限责任公司提供的随机图纸，技术文件。

2．2《电力建设施工及验收技术规范》汽轮机机组篇 （1998年版）

2．3《电力建设施工及验收技术规范》管道篇 （2000年版）

2．4《火力发电厂焊接技术规程》 DL/T869——2004

2．5《火电施工质量.检验及评定标准》 汽机篇

2．6《电力建设安全工作规程》（火力发电厂部分）

3、作业项目概述

汽轮发电机组是余热电站的关键设备，具有中温中压高速的特点,属高级精密设备，安装技术含量较高。本工程15MW汽轮机为南京汽轮电机（集团）有限责任公司生产的凝汽式汽轮机，为中压、单缸、冲动式汽轮机，与锅炉、发电机及其附属设备组成一成套的发电设备。该机组于2005年8月份投产。

汽轮发电机的性能参数

汽轮机：型号：N15-3.43-2型 额定功率：15MW

转速：3000/min 进汽温度：435℃

进汽压力：3.43Mpa 汽轮转子: 6.45T

排汽压力：7.83kpa 给水温度：164℃

发电机： 型号：QFW-15-2 功 率：15000KW

电压：10500V 电 流：1031A

专业资料参考

word格式整理 4、安装前准备

1 6kV发电机预防性试验作业指导书

一、目的与范围

为了加强公司各电站6kV发电机每年预防性试验技术工作，确保6kV发电机试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机试验后能安全、可靠地运行，所有参加试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压6kV的发电机试验。其他类型的发电机现场试验可参照执行。

二、规范性引用文件（含验收标准等）

GB 8564-88 水轮发电机组安装技术规范

SD 230—87发电厂检修规程

DL/T 596-1996 电力设备预防性试验规程

SF12.5－10／6300发电机安装技术规程

Q/DNCX 滇能楚雄老虎山水电站运行规程

三、作业过程控制

3.1 作业准备

3.1.1 人员配备

序号 人员分工 人数 资质要求 备注

1 工作负责人（专责检修工） 1 具备电气工作票工作能力与资格，具备3年以上检修工作经验，作业负责人必须是经公司批准。

2 电气试验人员 2 具有电气设备试验资质或条件，熟悉《电业安全工作规程》，具备电气工作票工作资质或条件

3 其他成员（辅助工或外委员工） 3 具有电工证资质或条件

3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）

序号 名 称 规 格 单

位 数

量 备 注

1 工作灯 220V\12-36V 套 5

2 梅花扳手 8--32 套 2 2 序号 名 称 规 格 单

位 数

量 备 注

3 叉子 8—30 套 2

4 行灯发电机 220/36V 台 1

5 活动扳手 18寸 把 4

6 活动扳手 15寸 把 2

7 活动扳手 12寸 把 1

8 活动扳手 10寸 把 1

9 活动扳手 8寸 把 1

10 活动扳手 6寸 把 1

11 套筒扳手 30件 套 1

发电机A级检修项目及标准

项目 质量标准 备注

一、上机架

1、轴瓦 1、轴瓦表面光洁、无脱壳裂纹等缺陷，个别砂眼内光洁无杂物；

2、继续使用无异常的旧瓦可只挑花。挑花时前后两次的刀花应互相垂直,接触点不得过大,瓦进油边楔形倒角修刮与图相符；

3、瓦刮好后检查接触点不接触面积符合以下要求：

接触点：导轴瓦1-2个/cm2

不接触面积：导轴瓦不大于15％。

2、冷却器 1、清扫干净内外，无污物、水垢、锈皮;

2、盖内防锈漆涂刷均匀，干透后盖合;

3、耐压0.35MPa/30分钟不渗漏；

4、个别渗漏铜管可作两端堵死处理，但一个冷却器单行道堵死支数不得超过总数的1/5。

3、镜板 1、表面光洁平整，无手感划痕及其他异常；

2、光洁度▽10以上。

4、推力头 1、与镜板配合面力争光洁无凸出伤痕；

2、与发电机轴配合部位无毛刺、擦碰凸出伤痕修磨平整，并尺寸测量、记录准确；

3、卡环与槽口、与推力头接触面配合无间隙,接触面在75％以上；

4、与上导瓦配合面应光滑.否则应用细油石依圆弧轻轻均匀研磨平整，再用金相砂纸打接触面研磨光滑。放置时注意保护工作面.

5、轴瓦调整 1、推力瓦水平在0.02mm/米内;

2、标高在上机架内测量时与分解时测量数比较 低0.5mm左右,在蜗壳内侧转轮与底环高差平均差―1mm～―0。5mm；

3、对推力轴承进行受力调整，推力瓦受力应均匀一致；

4、导轴瓦间隙与计算相符一般单边：上导0。08～0.10mm. 发电机A级检修项目及标准

项目 质量标准 备注

3、上机架与静子接触处双方清洁无凸起伤痕、锈斑、螺栓紧固接触严密70％以上无间隙，上机架水平合格，检修前后无明显变化；

4、冷却水试压内外接头处均无渗漏；

5、油槽无渗漏油现象。

二、下机架及油槽 与上机架有关条文相同；

三、制动器及制动柜 1、制动块无严重磨损，活塞及缸无锈蚀、毛刺、擦碰凸起伤痕上下活动灵活自如。
