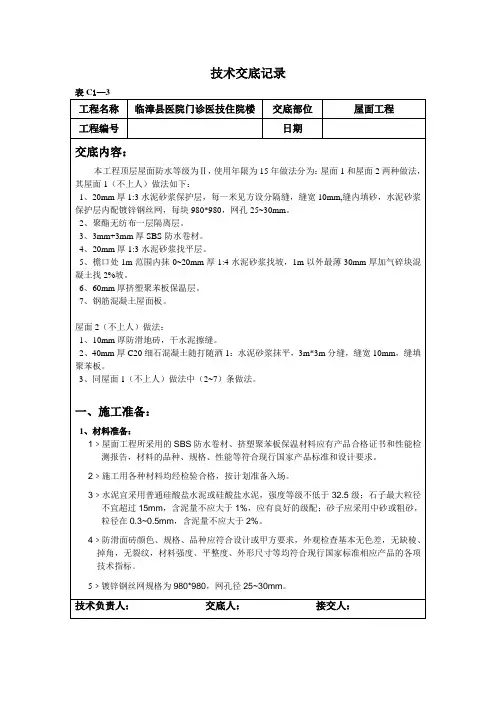

工程技术交底记录

技术交底记录

表C1—3

工程名称 临漳县医院门诊医技住院楼 交底部位 屋面工程

工程编号 日期

交底内容：

本工程顶层屋面防水等级为Ⅱ，使用年限为15年做法分为：屋面1和屋面2两种做法，其屋面1（不上人）做法如下：

1、20mm厚1:3水泥砂浆保护层，每一米见方设分隔缝，缝宽10mm,缝内填砂，水泥砂浆保护层内配镀锌钢丝网，每块980*980，网孔25~30mm。

2、聚酯无纺布一层隔离层。

3、3mm+3mm厚SBS防水卷材。

4、20mm厚1:3水泥砂浆找平层。

5、檐口处1m范围内抹0~20mm厚1:4水泥砂浆找坡，1m以外最薄30mm厚加气碎块混凝土找2%坡。

6、60mm厚挤塑聚苯板保温层。

7、钢筋混凝土屋面板。

屋面2（不上人）做法：

1、10mm厚防滑地砖，干水泥擦缝。

2、40mm厚C20细石混凝土随打随洒1：水泥砂浆抹平，3m*3m分缝，缝宽10mm，缝填聚苯板。

3、同屋面1（不上人）做法中（2~7）条做法。

一、施工准备：

1、材料准备：

1﹥屋面工程所采用的SBS防水卷材、挤塑聚苯板保温材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等符合现行国家产品标准和设计要求。

2﹥施工用各种材料均经检验合格，按计划准备入场。

3﹥水泥宜采用普通硅酸盐水泥或硅酸盐水泥，强度等级不低于32.5级；石子最大粒径不宜超过15mm，含泥量不应大于1%，应有良好的级配；砂子应采用中砂或粗砂，粒径在0.3~0.5mm，含泥量不应大于2%。

4﹥防滑面砖颜色、规格、品种应符合设计或甲方要求，外观检查基本无色差，无缺棱、掉角，无裂纹，材料强度、平整度、外形尺寸等均符合现行国家标准相应产品的各项技术指标。

5﹥镀锌钢丝网规格为980*980，网孔径25~30mm。

技术负责人： 交底人： 接交人：

技术交底记录

表C1—3

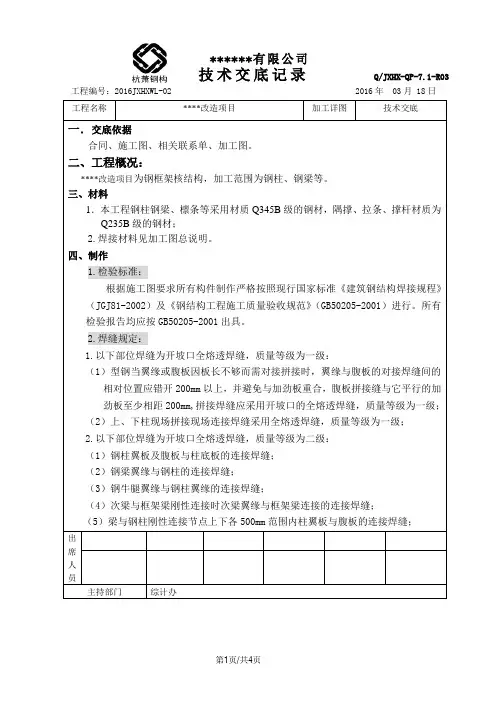

第1页/共4页 ******有限公司

技术交底记录 Q/JXHX-QP-7.1-R03

工程编号：2016JXHXWL-02 2016年 03月 18日

工程名称 ****改造项目 加工详图 技术交底

一． 交底依据

合同、施工图、相关联系单、加工图。

二、工程概况：

****改造项目为钢框架核结构，加工范围为钢柱、钢梁等。

三、材料

1．本工程钢柱钢梁、檩条等采用材质Q345B级的钢材，隅撑、拉条、撑杆材质为Q235B级的钢材；

2.焊接材料见加工图总说明。

四、制作

1.检验标准：

根据施工图要求所有构件制作严格按照现行国家标准《建筑钢结构焊接规程》（JGJ81-2002）及《钢结构工程施工质量验收规范》（GB50205-2001）进行。所有检验报告均应按GB50205-2001出具。

2.焊缝规定：

1.以下部位焊缝为开坡口全熔透焊缝，质量等级为一级：

（1）型钢当翼缘或腹板因板长不够而需对接拼接时，翼缘与腹板的对接焊缝间的相对位置应错开200mm以上，并避免与加劲板重合，腹板拼接缝与它平行的加劲板至少相距200mm,拼接焊缝应采用开坡口的全熔透焊缝，质量等级为一级；

（2）上、下柱现场拼接现场连接焊缝采用全熔透焊缝，质量等级为一级；

2.以下部位焊缝为开坡口全熔透焊缝，质量等级为二级：

（1）钢柱翼板及腹板与柱底板的连接焊缝；

（2）钢梁翼缘与钢柱的连接焊缝；

（3）钢牛腿翼缘与钢柱翼缘的连接焊缝；

（4）次梁与框架梁刚性连接时次梁翼缘与框架梁连接的连接焊缝；

（5）梁与钢柱刚性连接节点上下各500mm范围内柱翼板与腹板的连接焊缝；

出席人员

主持部门 综计办

第2页/共4页 ******有限公司

技术交底记录

表C2—1 编号 001

工程名称 龙沐湾国际旅游度假区花园酒店工程 交底日期

施工单位 中建二局第三建筑工程有限公司 分项工程名称 砌筑工程

交底提要 砌筑的施工要求和工艺流程

一、材料准备

1、砌块、水泥、砂、掺合料、拉结钢筋、顶埋件、木砖等。本工程砌块采用蒸压加气混凝土砌块，用于内外墙砌筑。1提前由试验室做好试配工作，准备好砂浆试模（6块为一组）。

2、配制砂浆：砂浆配比采用重量比，由试验室确定，水泥计量精度为2%，砂掺合料（石灰膏）为5%。

3、砂浆水灰比不大于0.65，砂浆稠度7～9cm。砂浆必须具有良好的合易性，气温较高时可适当提高。

4、 搭设好操作内、外架及卸料平台。

二、施工机具

搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等。

三、作业条件

1、主体框架要施砌的层段已放线、植筋完毕，施工作业段已划分合理，材料及机具已准备齐全。

2、立皮数杆：用30×40 mm木料来作，皮数杆上注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高以及灰缝厚度，在砖墙转角处及交接处均应设立，距墙皮或墙角50mm为宜，皮数杆间距不超过15m，两相对皮数杆之间拉准线。

3、根据最下一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用C20细石混凝土找平，不得用砂浆找平或砍砖找平。

四、质量要求

蒸压加气混凝土砌块施工质量要求应符合《砌体工程施工质量验收规范》(GB50203-2002)的规定。

加气混凝土砌体一般尺寸允许偏差表13-51

项次 项目 允许偏差（mm） 检验方法

1 轴线位移 10 用尺检查 垂直度 小于或等于3m 5 用2m托线板或吊线、尺检查

大于3m 10

2 表面平整度 8 用2m靠尺和楔形塞尺检查

3 门窗洞口高、宽（后塞口） ±5 用尺检查

4 外墙上、下窗口偏移 20 用经纬仪或吊线检查

S236东乐至马蹄寺公路新天至马蹄寺公路改建工程

施工技术交底记录

编号：JSJD-02

工程名称 S236东乐至马蹄寺公路新天至马蹄寺公路改建工程 部位名称 K8+500-K17+742

工序名称 路基防护工程 交底日期 年 月 日

交底部门 S236新马蹄寺公路二标项目部 交底人

接收部门 路基防护作业组 接收人

交底内容：

一、施工概况

本项目路基沿X208旧路布设，为了减少农田占用量、对水渠的影响以及保护与公路并行的水渠边坡安全和侵占。采用了挡土墙、拱形骨架等进行防护。

二、施工准备

1、施工前的准备工作

施工前，熟悉设计文件并进行现场核对，测量放样，恢复路基中线，精确测定挡土墙基座主轴线和起讫点，两端的衔接是否顺适，并根据线形需要适当加桩，设施工水准点，重要控制点设护桩，以便相互核对，确保精度。此外，应切实做好场地临时排水设施。

2、施工原材料的准备

（1）材料准备

a水泥：选用符合设计要求并经试验工程师批准使用的水泥，进场水泥必须附有“水泥品质试验报告”及“出厂合格证”等证明文件。袋装水泥进场后，应按其品种强度，用途以及出厂时间等情况分批堆放，其下垫衬木板，上面覆盖防雨布并进行复查试验。

b砂：采用规范要求的级配良好、质地坚硬、颗粒洁净、粒径小于5mm的砂，各项指标均不得超过批复的“砼配合比”文件中的要求。

c卵石、碎石：砼粗骨料由较远距离购进，级配必须符合要求，材料要求均匀、洁净。

d水：采用饮用水。

（2）模板：外墙面模板采用大块组合钢模板，必须经质检部、施工处联合验收通过后才能投入使用。单块模板面不平整度超过2mm、背筋肋条松动扭曲、模板接茬面不平整、面板杂乱开孔一律不得使用。

（3）施工机具：每班组30Kw发电机一台、污水泵两台、电焊机一台、50mm振捣棒两根、30mm振捣棒两根、磨光机四把。
