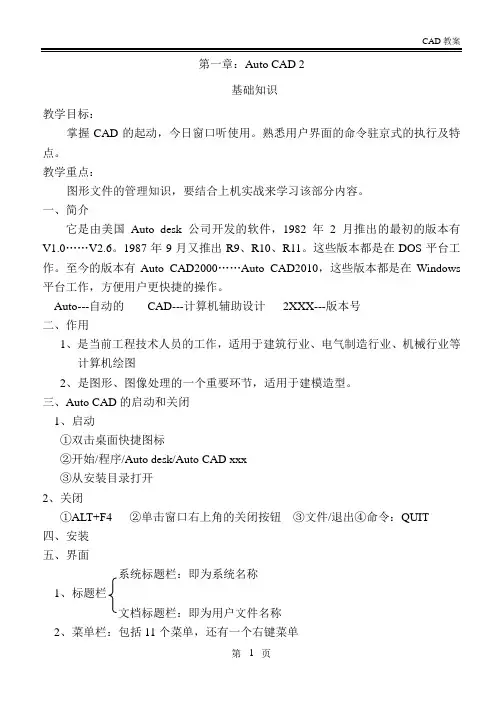

CAD教案
第 页 1 第一章：Auto CAD 2
基础知识
教学目标：
掌握CAD的起动，今日窗口听使用。熟悉用户界面的命令驻京式的执行及特点。
教学重点：
图形文件的管理知识，要结合上机实战来学习该部分内容。
一、简介
它是由美国Auto desk公司开发的软件，1982年2月推出的最初的版本有V1.0„„V2.6。1987年9月又推出R9、R10、R11。这些版本都是在DOS平台工作。至今的版本有Auto CAD2000„„Auto CAD2010，这些版本都是在Windows平台工作，方便用户更快捷的操作。
Auto---自动的 CAD---计算机辅助设计 2XXX---版本号
二、作用
1、是当前工程技术人员的工作，适用于建筑行业、电气制造行业、机械行业等计算机绘图
2、是图形、图像处理的一个重要环节，适用于建模造型。
三、Auto CAD的启动和关闭
1、启动
①双击桌面快捷图标
②开始/程序/Auto desk/Auto CAD xxx
③从安装目录打开
2、关闭
①ALT+F4 ②单击窗口右上角的关闭按钮 ③文件/退出④命令：QUIT
四、安装
五、界面
系统标题栏：即为系统名称
1、标题栏
文档标题栏：即为用户文件名称
2、菜单栏：包括11个菜单，还有一个右键菜单 CAD教案
第 页 2 3、工具栏
包括26个工具条，每条工具条是浮动的，可以拖动到窗口的任意位置。
工具=菜单
*界面默认的工具条有：标准、样式、图层、对象特性、绘图、修改
AutoCAD绘图环境设置
概述
AutoCAD是一款广泛应用于工程设计和绘图领域的软件。在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置
在AutoCAD中，设置正确的单位对绘图非常重要。单位设置影响着绘图的尺寸和比例。可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。 2. 输入UN或UNITS命令，弹出单位设置对话框。 3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。 4. 设置长度类型，如十进制、工程、科学等。 5. 点击确定应用设置。
图层管理
图层是AutoCAD中管理和组织绘图元素的重要工具。通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。 2. 输入LA或LAYER命令，打开图层管理器。 3.
在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。 4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置
在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。 2. 输入PROP或PROPERTIES命令，打开属性设置面板。 3.
在属性设置面板中可以设置对象的颜色、线型、线宽等属性。 4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置
AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。 2. 在自定义用户界面对话框中选择键盘快捷键。 3. 在快捷键设置中可以为命令或操作设置快捷键。 4. 设置完成后保存并关闭对话框。 界面设置
7常用计算机辅助设计软件简介
1. AutoCAD
AutoCAD 是一款由 Autodesk 公司开发的计算机辅助设计软件。该软件可用于创建 2D 和 3D 图形，支持多种绘图工具和绘图模式，并拥有强大的编辑和修改功能。AutoCAD 是建筑、机械、土木工程和室内设计等行业的主要使用软件之一。
2. SketchUp
SketchUp 是一款 3D 建模软件，是 Trimble 公司旗下的产品。SketchUp 不仅易学易用，还提供了丰富的工具和模板，用户可以从已有的 3D 模型库中选择模型，或自己设计模型。该软件适用于建筑、景观设计等领域。
3. SolidWorks
SolidWorks 是一款机械设计和制造软件，由 Dassault
Systèmes 公司开发。SolidWorks 旨在帮助用户快速、高效地创建机械设计图纸和 3D 模型。该软件适用于机械、工业、汽车和航空等相关领域。
4. CATIA
CATIA 是一款广泛使用的计算机辅助设计软件，由
Dassault Systèmes 公司开发。CATIA 的主要功能是实现复杂产品的设计、分析、模拟和制造。它支持多种设计和工程工具，如绘图、CAD、CAM、CAE 和 PLM 等。该软件适用于航空、汽车、工业和机械等行业。
5. Revit
Revit 是一种专业的 BIM（Building Information Modeling）软件，由 Autodesk 公司开发。BIM 是一种基于建筑信息模型的综合工具，可以为建筑师、施工人员、工程师和建筑经理提供开发、设计和管理建筑项目的能力。Revit 易于使用，支持多种绘图和建模工具，适用于建筑、土木工程和室内设计等领域。
6. Pro/Engineer
Pro/Engineer 是一种 3D CAD 软件，由 PTC 公司推出。它具有强大的 3D 建模、分析和制造功能，适用于机械、航空、汽车和工业等领域。Pro/Engineer 提供了一套完整的产品开发工具，可以帮助用户更快速、高效地实现从概念设计到生产制造的全过程。

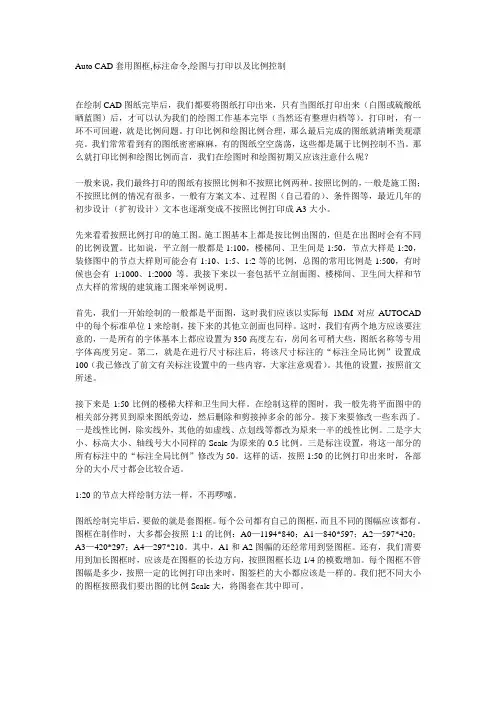

Auto CAD套用图框,标注命令,绘图与打印以及比例控制
在绘制CAD图纸完毕后，我们都要将图纸打印出来，只有当图纸打印出来（白图或硫酸纸晒蓝图）后，才可以认为我们的绘图工作基本完毕（当然还有整理归档等）。打印时，有一环不可回避，就是比例问题。打印比例和绘图比例合理，那么最后完成的图纸就清晰美观漂亮。我们常常看到有的图纸密密麻麻，有的图纸空空荡荡，这些都是属于比例控制不当。那么就打印比例和绘图比例而言，我们在绘图时和绘图初期又应该注意什么呢？
一般来说，我们最终打印的图纸有按照比例和不按照比例两种。按照比例的，一般是施工图；不按照比例的情况有很多，一般有方案文本、过程图（自己看的）、条件图等，最近几年的初步设计（扩初设计）文本也逐渐变成不按照比例打印成A3大小。
先来看看按照比例打印的施工图。施工图基本上都是按比例出图的，但是在出图时会有不同的比例设置。比如说，平立剖一般都是1:100，楼梯间、卫生间是1:50，节点大样是1:20，装修图中的节点大样则可能会有1:10、1:5、1:2等的比例，总图的常用比例是1:500，有时候也会有1:1000、1:2000等。我接下来以一套包括平立剖面图、楼梯间、卫生间大样和节点大样的常规的建筑施工图来举例说明。
首先，我们一开始绘制的一般都是平面图，这时我们应该以实际每1MM对应AUTOCAD中的每个标准单位1来绘制，接下来的其他立剖面也同样。这时，我们有两个地方应该要注意的，一是所有的字体基本上都应设置为350高度左右，房间名可稍大些，图纸名称等专用字体高度另定。第二，就是在进行尺寸标注后，将该尺寸标注的“标注全局比例”设置成100（我已修改了前文有关标注设置中的一些内容，大家注意观看）。其他的设置，按照前文所述。
接下来是1:50比例的楼梯大样和卫生间大样。在绘制这样的图时，我一般先将平面图中的相关部分拷贝到原来图纸旁边，然后删除和剪接掉多余的部分。接下来要修改一些东西了。一是线性比例，除实线外，其他的如虚线、点划线等都改为原来一半的线性比例。二是字大小、标高大小、轴线号大小同样的Scale为原来的0.5比例。三是标注设置，将这一部分的所有标注中的“标注全局比例”修改为50。这样的话，按照1:50的比例打印出来时，各部分的大小尺寸都会比较合适。
