第二章

一、填空题 1．根据下图各三极管电极的实测对地电压数据填空：

为NPN型的三极管是： ，

为饱和状态的三极管是： ，

为放大状态的三极管是： ，

为截止状态的三极管是： ， 已损坏的三极管是： 。

2．某三极管的发射极电流 IE=1mA，基极电流 IB=20uA，则集电极电流IC = ，电流放大系数β= 。

3．晶体三极管是通过 的变化去控制较大 的变化 。

4．有两个NPN三极管，甲管各极电位分别为VC=6V，VB=2.7V，VE=2V，则处于

工作状态；乙管各极电位分别为VC=6V，VB=2V，VE=2V，则乙管处于 工作状态。

（A.放大 B.饱和 C.截止） 5．上题中甲管为 管。（A.锗 B.硅）

6．设某晶体管处在放大状态，三个电极的电位分别是VE=12V，VB=11.7V，VC=6V则该管的导

电类型为 型，用半导体材料 制成。

7．工作在线性放大区的某晶体管，当IB从20uA增大至40uA时，Ic从1mA变成2mA，它的

约为 。 8．温度升高时，三极管的β将 （A.增加 B.减小 C.不变）

9．某放大电路由三个单级放大电路组成，已知每级电压放大倍数为15ｄＢ，则总的电压放

大倍数为 ｄＢ，相当于 倍。

10．在三级放大电路中，已知Au1=50，Au2=80，Au3=25，则总电压增益Au= ，折

合为 dB。 11场效应管属于 控制器件，而晶体管是 控制器件。

12某放大电路的电压增益为120dB，相当于 倍。

13多级放大器常用的耦合方式有__ _ ____、___ _ ___、 ___ ____和 。

二、选择题

1．晶体三极管的参数如下，正确的应选用（ ）

(A)=150 ICEO=20V (B) =50 ICEO=10V

(C)= 50 ICEO=1V

2．如图所示电路，如果Ce虚焊，以下说法正确的是（ ）

(A)Q点发生变化

(B)Ri减小，Au减小

(C)Ri增大，Au减小 (D)Ri增大，Au增大

3．某两级放大器构成的多级放大电路中，第一级电压增益为40dB，第二级电压放大倍数为

40倍，则放大器总的增益为（ ）

A：80dB B：1600dB C：4000倍 D：80倍 4．某NPN型三极管构成电路中，测得各极对地电压分别为UC=2.3V、UB=2.7V、UE=2V，

则此三极管（ ）

（A）处于放大状态 （B）处于截止状态

（C）处于饱和状态 （D）已损坏

5．在共射电路中，当直流电压表测得UCE≈VCC，可能原因是（ ），测得UCE=0，则有可能是（ ）

（A）Rb开路 （B）Rb过小 （C）Rc开路

6．晶体三极管的两个PN结都反偏时，则晶体三极管所处的状态是（ ）

（A）放大状态 （B）饱和状态 （C）截止状态

7．当晶体三极管工作在饱和状态时它的IC将（ ） （A）随IB 增加而增加 （B）随IB增加而减小 （C）与IB无关

8．在放大电路中测得某管的三个极电位分别是-2.5V，-3.2V，-9V这个三极管的类型是（ ）

（A）NPN锗管 （B）NPN硅管 （C）PNP锗管 （D）PNP锗管

9．某放大器的电压放大倍数为AV=100用分贝表示为 （ ）

（A）20dB （B）40dB （C）30dB 10．由NPN型管组成共射放大器，输出电压波形如图所示，则该管是

(A)截止失真 (B)饱和失真

(C)截顶失真 (D) 频率失真

11．某晶体管的发射极电流等于1mA，基极电流等于20uA，正常工作时，它的集电极电流等于（ ）

A：0.98 mA B: 1.02 mA C：0.8 mA D：1.2 mA

12． NPN型三极管的放大电路中，已知三极管b极电压Ub=3.3V,发射极电压Ue=2.6V,要使

该管能正常放大，集电极电压Uc=

(A) 2V (B) 5V (C) -2V (D) -5V 13．关于场效应管以下结论正确的是（ ）

(A)场效应管多数载流子与少数载流子均参与导电

(B)N沟道场效应管的漏极电流是由电子在电场作用下形成的

(C)N沟道场效应管的漏极电流是由空穴在电场作用下形成的

14．PNP型三极管工作于放大区时，三个电极的电位关系是（ ） (A)UE〉UB〉UC (B) UC〉UB〉UA (C)UE〉UB〈UC

15．如图所示电路，若输出电压Uo出现饱和失真，为使电路正常工作，应作（ ）调整。

(A)增大RB (B)减小RB (C)减小R

C

15．设某正常放大状态的三极管，用直流电压表测得三个电极1，2，3的电位各为V1=2V，

V2=6V，V3=2.7V，则这三个电极为：（ ）

A：1为e；2为b；3为c B：1为e；2为c；3为b

C：1为b；2为e；3为c D：1为b；2为c；3为e 16．上题中三极管为（ ）

(A)NPN硅管 (B)PNP硅管 (C)PNP锗管 (D)NPN锗管

17． 在放大电路中测得某硅管电位如图，则(1)、(2)、(3)脚分别为( )

(A)基极，集电极，发射极

(B)发射极，基极，集电极 (C)集电极，基极，发射极

(D)基极，发射极，集电极

18．如图所示电路以下说法正确的是（ ）

(A)能正常放大

(B)不能正常放大，要能正常放大，应改－VCC为+VCC (C)不能正常放大，要能正常放大，DZ两引脚应互换

(D)不能正常放大，要能正常放大，应去掉DZ，使之开路

19．在一个由NPN晶体管组成的基本共射放大电路中，当输入电压为1KHz，5mV的正弦波时，

输出电压波形出现了顶部失真，这种失真是（ ）

(A)饱和失真 (B)截止失真 (C)交越失真

20．要使晶体管放大电路带负载能力强应选用（ ） (A)共射电路 (B)共基电路 (C)共集电路

21．增益40分贝(dB)表示（ ）

(A)电压放大100倍 (B)电流放大10000倍

(C)功率放大100倍 (D)电压放大10000倍

22．要使放大电路输入电阻高，输出电阻低，应采用（ ） (A)共射电路 (B)共基电路 (C)共集电路

23．共射电路若出现截止失真，则（ ）

(A)Q点过高，增大Rb (B)Q点过高，减小Rb (C)Q点过低，增大Rb (D)Q点过低，减小Rb 24．某晶体管，测得电流I1=1.53mA，I2=1.5mA，I3=-0.03mA，则可判断出三个电极为

(A)(1)为e极，(2)为c极，(3)为b极

(B)(1)为c极，(2)为e极，(3)为b极

(C)(1)为b极，(2)为c极，(3)为e极

(D)根据上述条件无法判断 25．射极输出器是一种（ ）电路

（A）共发射极

（B）共集电极

（C）共基极

26. 三极管组成的放大电路在工作时，测得三极管各电极对地直流电位为Ue=2.1V，Ub=2.8V和Uc=2.4V则这个三极管已处于( )

(A)放大区 (B)截止区 (C)饱和区 (D)击穿区

27．以下哪种级间耦合方式中，可以用来放大直流信号的是（ ）

（A）阻容耦合 （B）变压器耦合 （C）直接耦合

28.某三级放大器中，各级电压增益分别为：-3dB、20dB、30dB，则总的电压增益为（ ） (A)47dB (B)-180dB (C)53dB

29.晶体管组成的共射基本放大电路,当温度急剧升高电路工作点及电路将( )

(A)Q点上移，易产生饱和失真

(B)Q点下移，易产生截止失真

(C)Q点上移，易产生截止失真 (D)Q点下移，易产生饱和失真

30．图毫安表读书为 1mA，则该管处于（ ）工作状态

（A）放大 （B）饱和 (C)截止 (D)条件不足,不一定

三、判断题 1.晶体三极管具有能量放大作用。

2.晶体三极管的发射区和集电区是由同一类半导体（N型或P型）构成的，所以e极和c极

可以互换使用。

3.多级放大器的通频带比组成它的各级放大器的通频带窄。

4．温度升高时，三极管电流放大系数β增大，反向饱和电流增大，正向结电压减小 5．要使三极管处于放大状态，其发射结应加正偏电压，集电结也应加正偏电压

6．共集放大电路AU=1, 所以该电路没有放大作用。

7．放大电路产生饱和失真或截止失真的根本原因是静态工作点不合适。

8．射极输出器没有电压放大能力。

9．基本共射电路产生正半周削波要使电路工作正常应把基极偏置电阻增大。 10．图1示器件为耗尽型N沟道M OS管。

11．放大电路的电压放大倍数和电流放大倍数一定都大于1。

12．输入级采用共集放大器可提高整个多级放大器的输入电阻。

13.可以把二个二极管背靠背连接起来当作三极管使用。

14.场效应管中的多子和少子均参与导电。 15.阻容耦合放大电路只能放大交流信号，不能放大直流信号。

16、射极输出器的输入电阻小、输出电阻大，具有稳定输出电压的作用。

四、分析题

1．图示所示电路能否起到放大作用，若不能应如何改正 。

Ａ Ｂ

C 2．画出下图所示电路的直流通路和交流通路

Ａ Ｂ

3．下图示出各三极管的每个电极对地的电位。试判断各三极管处于何种工作状

态？ （NPN为硅管，PNP为锗管）

4． NPN 型三极管，试根据下列数据，判断出相应的工作状态。

（1） VBE>0,VBE

（2） VBE<0,VBE0,VBE>VCE 时。 5．下图电路中，设VBE=0.7V，求IB=？，IC=？，VBE=？

6．三极管的电流放大系数β=30，当基极电流变化50μA时，集电极电流的变化

量是多少？ 7．判断图示各电路中三极管的工作状态

五、计算题

1．如图基本共射极放大电路，NPN型硅管β=100，

(1) 画出直流通路； (2) 计算静态工作点。

合集下载

稳压管参数——精选推荐

稳压管参数——精选推荐

型号 最大耗散功率(W) 额定电压(V) 最大工作电流(mA) 可代换型号 1N708 0.25 5.6 40 BWA54、2CW28-5.6V 1N709 0.25 6.2 40 2CW55/B、BWA55/E 1N710 0.25 6.8 36 2CW55A、2CW105-6.8V 1N711 0.25 7.5 30 2CW56A、2CW28-7.5V、2CW106-7.5V 1N712 0.25 8.2 30 2CW57/B、2CW106-8.2V 1N713 0.25 9.1 27 2CW58A/B、2CW74 1N714 0.25 10 25 2CW18、2CW59/A/B 1N715 0.25 11 20 2CW76、2DW12F.BS31-12 1N716 0.25 12 20 2CW61/A、2CW77/A 1N717 0.25 13 18 2CW62/A、2DW12G 1N718 0.25 15 16 2CW112-15V、2CW78/A 1N719 0.25 16 15 2CW63/A/B、2DW12H 1N720 0.25 18 13 2CW20B、2CW64/B、2CW64-18 1N721 0.25 20 12 2CW65-20、2DW12I、BWA65 1N722 0.25 22 11 2CW20C、2DW12J 1N723 0.25 24 10 WCW116、2DW13A 1N724 0.25 27 9 2CW20D、2CW68、BWA68/D 1N725 0.40 30 13 2CW119-30V 1N726 0.40 33 12 2CW120-33V 1N727 0.40 36 11 2CW120-36V 1N728 0.40 39 10 2CW121-39V 1N748 0.50 3.8～4.0 125 HZ4B2 1N752 0.50 5.2～5.7 80 HZ6A 1N753 0.50 5.8～6.1 80 2CW132 1N754 0.5 6.3～6.8 70 H27A 1N755 0.50 7.1～7.3 65 HZ7.5EB 1N757 0.50 8.9～9.3 52 HZ9C 1N962 0.50 9.5～11 45 2CW137 1N963 0.50 11～11.5 40 2CW138、HZ12A-2 1N964 0.50 12～12.5 40 HZ12C-2、MA1130TA 1N969 0.50 21～22.5 20 RD245B 1N4240A 1 10 100 2CW108-10V、2CW109、2DW5 1N4724A 1 12 76 2DW6A、2CW110-12V 1N4728 1 3.3 270 2CW101-3V3 1N4729 1 3.6 252 2CW101-3V6 1N4729A 1 3.6 252 2CW101-3V6 1N4730A 1 3.9 234 2CW102-3V9 1N4731 1 4.3 217 2CW102-4V3 1N4731A 1 4.3 217 2CW102-4V3 1N4732/A 1 4.7 193 2CW102-4V7 1N4733/A 1 5.1 179 2CW103-5V1 1N4734/A 1 5.6 162 2CW103-5V6 1N4735/A 1 6.2 146 1W6V2、2CW104-6V2 1N4736/A 1 6.8 138 1W6V8、2CW104-6V8 1N4737/A 1 7.5 121 1W7V5、2CW105-7V5 1N4738/A 1 8.2 110 1W8V2、2CW106-8V2 1N4739/A 1 9.1 100 1W9V1、2CW107-9V1 1N4740/A 1 10 91 2CW286-10V、B563-10 1N4741/A 1 11 83 2CW109-11V、2DW6 1N4742/A 1 12 76 2CW110-12V、2DW6A 1N4743/A 1 13 69 2CW111-13V、2DW6B、BWC114D 1N4744/A 1 15 57 2CW112-15V、2DW6D 1N4745/A 1 16 51 2CW112-16V、2DW6E 1N4746/A 1 18 50 2CW113-18V、1W18V 1N4747/A 1 20 45 2CW114-20V、BWC115E 1N4748/A 1 22 41 2CW115-22V、1W22V 1N4749/A 1 24 38 2CW116-24V、1W24V 1N4750/A 1 27 34 2CW117-27V、1W27V 1N4751/A 1 30 30 2CW118-30V、1W30V、2DW19F 1N4752/A 1 33 27 2CW119-33V、1W33V 1N4753 0.5 36 13 2CW120-36V、1/2W36V 1N4754 0.5 39 12 2CW121-39V、1/2W39V 1N4755 0.5 43 12 2CW122-43V、1/2W43V 1N4756 0.5 47 10 2CW122-47V、1/2W47V 1N4757 0.5 51 9 2CW123-51V、1/2W51V 1N4758 0.5 56 8 2CW124-56V、1/2W56V 1N4759 0.5 62 8 2CW124-62V、1/2W62V 1N4760 0.5 68 7 2CW125-68V、1/2W68V 1N4761 0.5 75 6.7 2CW126-75V、1/2W75V 1N4762 0.5 82 6 2CW126-82V、1/2W82V 1N4763 0.5 91 5.6 2CW127-91V、1/2W91V 1N4764 0.5 100 5 2CW128-100V、1/2W100V 1N5226/A 0.5 3.3 138 2CW51-3V3、2CW5226 1N5227/A/B 0.5 3.6 126 2CW51-3V6、2CW5227 1N5228/A/B 0.5 3.9 115 2CW52-3V9、2CW5228 1N5229/A/B 0.5 4.3 106 2CW52-4V3、2CW5229 1N5230/A/B 0.5 4.7 97 2CW53-4V7、2CW5230 1N5231/A/B 0.5 5.1 89 2CW53-5V1、2CW5231 1N5232/A/B 0.5 5.6 81 2CW103-5.6、2CW5232 1N5233/A/B 0.5 6 76 2CW104-6V、2CW5233 1N5234/A/B 0.5 6.2 73 2CW104-6.2V、2CW5234 1N5235/A/B 0.5 6.8 67 2CW105-6.8V、2CW5235

数码管电流——精选推荐

数码管电流——精选推荐

,一般如果是四个数码管,一个数码八段,每段平均电流3mA,则一个字电流最大为4*8*3 =

96mA,约100mA,一般三极管放大倍数都能达到200以上(如9013,8050),则Ib只有1mA就能

使三极管饱和导通,所以R = (5-0.7)/1 = 4.3K ,实际上为了使三极管可靠饱和导通,可取R = 1~2K 三极管Icmax >100 mA的就可以了, 9013,8550均可.

-----------------------------------------------------------------------

回复【6楼】shark 那就算段电流啊,一般红的LED压降约为1.6V,绿的约1.8V,考虑到4个管动态扫描显示,段平

均电流如果为3mA,则最大段电流为4*3mA,则 R=(5-1.6)/(3*4) = 0.280 K,用300欧的就差不多,这个电阻不要差太多,因为它是实打实的电流.

和字驱动不一样,字驱动的三极管是饱和导通的,所以电阻差点没关系,只要三极管饱和导通

了,饱和压降都很小,约0.1~0.3V左右. 段电阻则直接影响发光电流,不要选差得太多的. -----------------------------------------------------------------------

、 继电器线圈需要流过较大的电流（约50mA）才能使继电器吸合，一般的集成电路不能

提供这样大的电流，因此必须进行扩流，即驱动。

图1.21所示为用NPN型三极管驱动继电器的电路图，图中阴影部分为继电器电路，继电器线圈作为集电极负载而接到集电极和正电源之间。当输入为0V时，三极管截止，继

电器线圈无电流流过，则继电器释放（OFF）；相反，当输入为+VCC时，三极管饱和，继电

器线圈有相当的电流流过，则继电器吸合（ON）。

图1.21 用NPN三极管驱动继电器电路图

当输入电压由变+VCC为0V时，三极管由饱和变为截止，这样继电器电感线圈中的

思考题：——精选推荐

思考题：——精选推荐

思考题：

习题：

1、⽤数字存储⽰波器测试直流信号时，若采⽤Quick Meas测试应选哪项参数？

A、Peak——Peak

B、Average

答案：B

2、⼩规模的TTL电路，不⽤的输⼊端可以悬空处理，此时相当于。

A、⾼电平

B、低电平

答案：A

3、输出阻抗为50Ω的信号源输出V PP=1V,f=1kH Z的信号，⽤⽰波器测量空载时的输出信号V PP= 。

答案：2V

4、动态测试对于模拟集成电路要加上，对于数字电路，输⼊信号多采⽤。

答案：交流测试信号，连续脉冲，周期性变化的逻辑信号。

5、若给数字提供1KHz的时钟信号，应采⽤。

A、1KHz TTL信号

B、1KHz 峰峰值为5V的标准⽅波信号

C、两者均可

答案：A

6、判断：由数据选择器和数据分配器组成的多路数据传送系统，既可传送数字信号，⼜可传送模拟信号。（）

答案：错误

7、判断：集成电路都是有源器件。（）

答案：正确

8、集成电路按所体现的功能可分为：，，，。

答案：模拟集成电路，数字集成电路，接⼝电路，特殊电路。

9、静态测试是只研究电路的各种_________________情况，不去管各种状态间的转换的过渡情况。对于模拟集成电路，此时不加___________________；对于数字集成电路，多采⽤____________________________________________。

答案：静态和稳态，交流测试信号，逻辑电平或单脉冲

10、如何⽤两⽚CD4008实现⼋位⼆进制数加法？画出电路图。答：可⽤下图实现11、什么异或门可⽤作⾮门⽤？

答：因为A⊕B=A B +A B,当B=1时，A⊕1=A，就可实现对A取⾮。

12、全加器实现两数相减时，结果符号如何判断？

答：⽤进位位C0来表⽰。C0=1时，表⽰结果为⾮负数；C0=0时，表⽰结果为负数。

13、为什么CMOS门电路输⼊端不能悬空？

答：CMOS电路所有输⼊端不允许悬空。因为悬空时，其输⼊端电平不定，电路状态将不稳定，⽽且⽤⼿触及悬空端时，极易造成栅极击穿，造成永久性损坏。

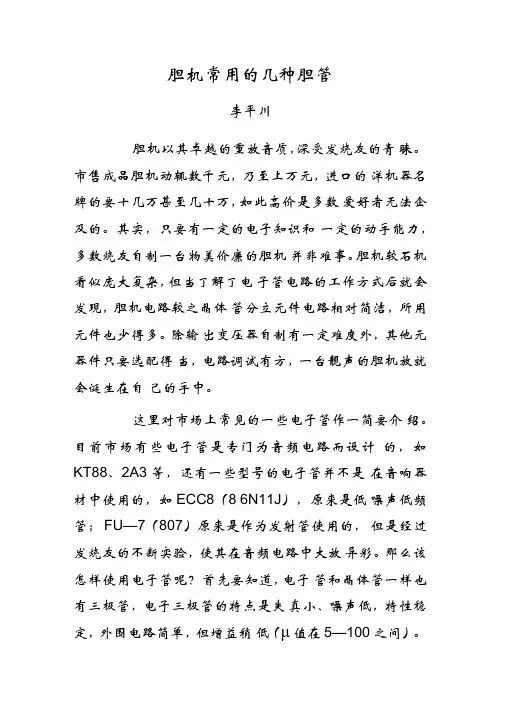

精选-胆机常用的几种胆管
