试验十 555定时器的原理及三种应用
实验内容
1. 连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并
记录输入输出波形。
电路如下图： A1
555_VIRTUALGNDDISOUTRSTVCCTHRCONTRIVCC5VXFG1
C10.01µFXSC1
ABExt Trig++__+_
输入正弦波时的波形：
输入三角波时的波形：
2. 设计一个驱动发光二级管的定时器电路，要求每接收到负脉冲时，
发光管持续点亮二秒后熄灭。
由电路要求知要用单稳态触发器电路，脉冲宽度为Tw=1.1RC，选取
R=2KΩ，C=1.1μF，电路如下所示：
A1
555_VIRTUALGNDDISOUTRSTVCCTHRCONTRIR12kΩ
C11.1µFC20.01µFVCC5VXFG1X12.5 V XSC1
ABExt Trig++__+_
波形图如下：
3. 连接多放谐振荡电路电路，取R1=1KΩ，R2=10KΩ，C1=0.1μF，
C2=0.2μF观察、记录VCr、Vo的同步波形，测出Vo的周期并与
估算值进行比较。改变参数R1=15KΩ，R2=5KΩ，C1=0.033μF，
C2=0.1μF用示波器观察并测量输出波形的频率。与理论值比较，
算出频率的相对误差值。 电路如图所示：
A1
555_VIRTUALGNDDISOUTRSTVCCTHRCONTRIVCC5V
C10.1µFC20.01µF1kΩ10kΩXSC1ABExt Trig++__+_
R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF时的波形图：
实验模拟结果：Vo周期To=1.5ms，VCr周期Tc=1.5ms,F=1/T=0.67KHz 理论计算值为：T=0.7*（R1+2R2）*C1=1.47ms,频率f=1/T=0.68KHz 频率的相对误差为：ІF-fІ/f=1.47% R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF时的波形图：

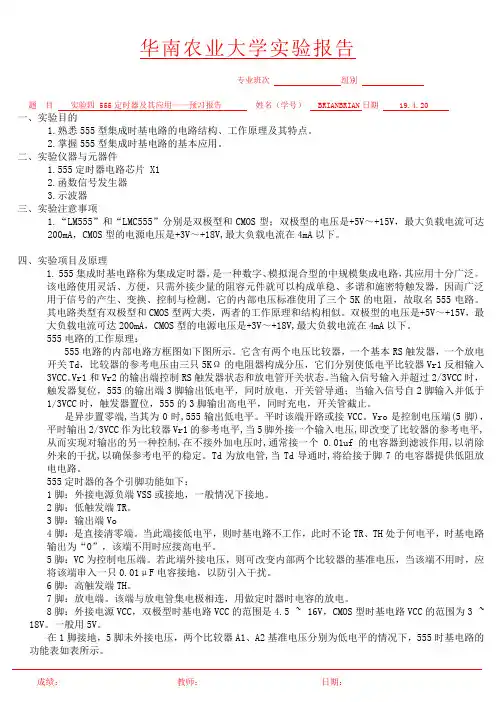

成绩： 教师： 日期： 华南农业大学实验报告
专业班次 组别
题 目 实验四 555定时器及其应用——预习报告 姓名（学号） BRIANBRIAN日期 19.4.20
一、实验目的
1.熟悉555型集成时基电路的电路结构、工作原理及其特点。
2.掌握555型集成时基电路的基本应用。
二、实验仪器与元器件
1.555定时器电路芯片 X1
2.函数信号发生器
3.示波器
三、实验注意事项
1.“LM555”和“LMC555”分别是双极型和CMOS型；双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。
四、实验项目及原理
1. 555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。它的内部电压标准使用了三个5K的电阻，故取名555电路。其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。
555电路的工作原理：
555电路的内部电路方框图如下图所示。它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入3VCC。Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。
555定时器实验报告
555定时器实验报告
引言：
在电子学中，定时器是一种常见的集成电路，用于产生各种精确的时间延迟和脉冲信号。其中，555定时器是最常用的一种，因其简单可靠而被广泛应用于各种电子设备中。本文将介绍555定时器的基本原理、实验过程以及实验结果，并对其应用进行探讨。
一、555定时器的基本原理
555定时器是一种集成电路，由比较器、RS触发器和放大器构成。其工作原理是通过比较器的输出控制RS触发器的状态，从而产生稳定的方波信号。555定时器有三个工作模式：单稳态、自由运行和双稳态。单稳态模式下，输出信号为一次性的脉冲；自由运行模式下，输出信号为连续的方波；双稳态模式下，输出信号为两个稳定的状态。根据外部电路的连接方式，可以实现不同的定时功能。
二、实验过程
1. 准备实验材料：555定时器芯片、电阻、电容、开关、电源等。
2. 搭建实验电路：按照实验要求，将555定时器与其他元件连接在一起，形成一个完整的电路。
3. 设置实验参数：根据实验要求，选择合适的电阻和电容数值，并将它们连接到555定时器的相应引脚上。
4. 进行实验观测：将电源接通，观察555定时器的输出信号，并记录实验数据。
5. 分析实验结果：根据实验数据，分析555定时器的工作状态和输出特性。 6. 进一步实验：根据实验结果，可以尝试调整电阻和电容数值，观察输出信号的变化。
三、实验结果
通过实验观测和数据记录，我们得到了如下实验结果：
1. 当电阻和电容数值较大时，输出信号的频率较低，周期较长。
2. 当电阻和电容数值较小时，输出信号的频率较高，周期较短。
3. 当电阻和电容数值相等时，输出信号的占空比为50%。
4. 当电阻和电容数值不相等时，输出信号的占空比会发生变化。
四、555定时器的应用探讨
555定时器作为一种常见的定时器，被广泛应用于各种电子设备中。它的应用领域包括但不限于以下几个方面：
1. 脉冲发生器：通过调整电阻和电容数值，可以产生不同频率和占空比的脉冲信号，用于驱动其他电路或设备。
555定时器应用实验报告
555定时器应用实验报告
引言：
555定时器是一种经典的集成电路，具有广泛的应用。本实验旨在通过实际操作，探索555定时器的基本原理和应用。
一、实验目的
本实验的目的是通过555定时器的应用实验，了解555定时器的基本工作原理、特性和应用场景。
二、实验器材
1. 555定时器芯片
2. 电源
3. 电阻、电容、电感等元件
4. 示波器
5. 连线电缆等
三、实验步骤
1. 搭建基本的555定时器电路，包括电源、555芯片、电阻、电容等元件。
2. 连接示波器，观察输入和输出信号的波形。
3. 调节电阻和电容的数值，观察波形的变化。
4. 尝试不同的输入信号，如方波、正弦波等，观察输出信号的响应。
5. 探索不同的应用场景，如脉冲发生器、频率分频器等，观察555定时器的工作情况。
四、实验结果与分析 在实验过程中，我们观察到了以下现象和结果：
1. 通过调节电阻和电容的数值，可以改变555定时器的输出频率和占空比。
2. 输入信号的不同波形对输出信号的响应也有影响，方波信号能够得到更稳定的输出。
3. 在不同的应用场景中，555定时器表现出了良好的性能，如在脉冲发生器中能够产生稳定的脉冲信号，在频率分频器中能够实现精确的频率分频。
通过对实验结果的分析，我们可以得出以下结论：
1. 555定时器是一种非常实用的集成电路，具有广泛的应用前景。
2. 通过调节电阻和电容的数值，可以实现对555定时器的频率和占空比的精确控制。
3. 在不同的应用场景中，555定时器表现出了良好的稳定性和可靠性。
五、实验总结
通过本次实验，我们深入了解了555定时器的基本原理和应用。通过实际操作，我们掌握了555定时器的调节方法和应用技巧。同时，我们也发现了555定时器在不同应用场景中的优势和局限性。通过对实验结果的分析和总结，我们对555定时器有了更深入的理解。
总之，555定时器作为一种经典的集成电路，在电子领域有着广泛的应用。通过实验，我们对555定时器的工作原理和应用场景有了更深入的了解。希望通过这次实验，能够加深对555定时器的理解，并为今后的电子实验和应用提供参考。
